Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H65SC'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

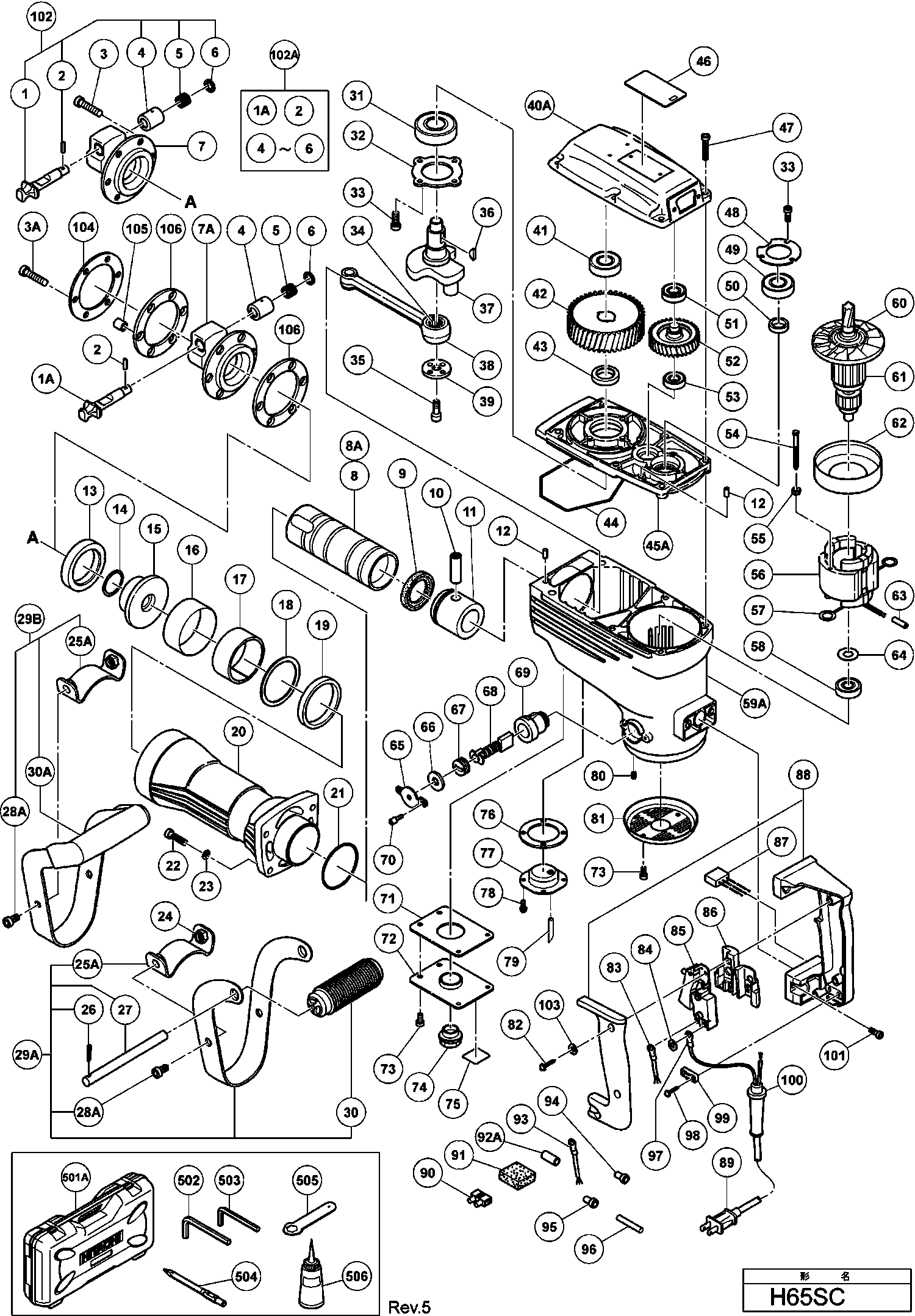

Dibujo técnico de los/las Hikoki H65SC
Lista de las piezas de repuesto de Hikoki H65SC
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| *100 | 958049 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| *56A | 340259N | |||
| Kit de servicio H65sc | ||||
| *606 | 324727 | 98.59 | 119.29 | |
| No hay información disponible, no se puede pedir | ||||
| *89 | 500502Z | |||
| Pasador de leva H65sd | ||||
| 1 | 998423 | 40.84 | 49.41 | |
| Pasador de leva H65sd | ||||
| 1A | 323748 | 43.86 | 53.07 | |
| Rodillo de aguja | ||||
| 2 | 998426 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal M8x30 desde 6.1981 | ||||
| 3 | 306437 | 1.35 | 1.63 | |
| Tornillo Nylock M8x40 | ||||
| 3A | 323734 | 1.65 | 2.00 | |
| Sostenedor de primavera | ||||
| 4 | 998424 | 13.05 | 15.79 | |
| Muelle de palanca Cj120v/va | ||||
| 5 | 956975 | 1.65 | 2.00 | |
| Tapa de sellado | ||||
| 6 | 998425 | 4.50 | 5.44 | |
| Tapa frontal | ||||
| 7 | 957152 | 116.74 | 141.25 | |
| Caja Frontal | ||||
| 7A | 324730 | 135.58 | 164.05 | |
| Golpeador | ||||
| 8A | 323724 | 151.66 | 183.51 | |
| Golpeador | ||||
| 8C | 956958 | 93.36 | 112.97 | |
| Anillo en L | ||||
| 9 | 944927 | 12.15 | 14.70 | |
| PASADOR | ||||
| 10 | 944928 | 13.80 | 16.70 | |
| PISTÓN | ||||
| 11 | 956957 | 40.84 | 49.41 | |
| Pasador D5x15,8 | ||||
| 12 | 944918 | 1.05 | 1.27 | |
| Anillo amortiguador | ||||
| 13 | 956965 | 14.70 | 17.79 | |
| Anillo O | ||||
| 14 | 944936 | 10.95 | 13.25 | |
| ASBUS | ||||
| 15 | 956964 | 17.88 | 21.63 | |
| Cubierta de boca | ||||
| 16 | 956962 | 2.40 | 2.90 | |
| Boca | ||||
| 17 | 956963 | 32.18 | 38.93 | |
| Anillo de cierre lunar | ||||
| 18 | 956961 | 2.40 | 2.90 | |
| Anillo de Uretano | ||||
| 19 | 956960 | 9.30 | 11.25 | |
| Caja del Cilindro | ||||
| 20 | 306164 | 204.19 | 247.07 | |
| Anillo O (1as-60) | ||||
| 21 | 956996 | 3.00 | 3.63 | |
| Perno Nylock Hex. M8x35 desde 9.1979 | ||||
| 22 | 306163 | 1.35 | 1.63 | |
| Arandela M8 (10 Piezas) | ||||
| 23 | 949433 | 1.05 | 1.27 | |
| TUERCA M8 | ||||
| 24 | 944950 | 1.35 | 1.63 | |
| Permanezca del mango (con tuerca) | ||||
| 25A | 320374 | 5.85 | 7.08 | |
| Pasador Dividido D4x25 (10 Piezas) | ||||
| 26 | 949895 | 1.65 | 2.00 | |
| EJE | ||||
| 27 | 944952 | 2.55 | 3.09 | |
| Tornillo Nylock Hex. de cabeza M8x16 | ||||
| 28A | 320375 | 1.65 | 2.00 | |
| MANGO LATERAL | ||||
| 29A | 956852 | 24.89 | 30.11 | |
| Agarre | ||||
| 30 | 944951 | 8.40 | 10.16 | |
| Rodamiento de bolas 6205 Dd | ||||
| 31 | 6205DD | 10.35 | 12.52 | |
| Soporte De Cojinete | ||||
| 32 | 956949 | 1.65 | 2.00 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 33 | 990079 | 1.05 | 1.27 | |
| Rodillo de aguja | ||||
| 34 | 944921 | 19.39 | 23.46 | |
| Sello Bloquear Hd. Tornillo de cabeza hueca M8x16 | ||||
| 35 | 996364 | 1.05 | 1.27 | |
| Chaveta 4x16 | ||||
| 36 | 956850 | 1.05 | 1.27 | |
| Cigüeñal | ||||
| 37 | 957142 | 47.71 | 57.73 | |
| VARILLA CONICA | ||||
| 38 | 998434 | 46.75 | 56.57 | |
| Arandela de biela | ||||
| 39 | 956955 | 3.30 | 3.99 | |
| Cubierta del engranaje (verde plateado metálico) D | ||||
| 40A | 332166 | 24.61 | 29.78 | |
| Rodamiento de bolas 6302vvcmps2s | ||||
| 41 | 6302VV | 9.30 | 11.25 | |
| Engranaje Final | ||||
| 42 | 944916 | 49.64 | 60.06 | |
| Engranaje final | ||||
| 42A | 339672 | 17.88 | 21.63 | |
| Anillo de Distancia (b) | ||||
| 43 | 944915 | 3.60 | 4.36 | |
| Anillo de sello (a) | ||||
| 44 | 957143 | 3.30 | 3.99 | |
| Tapa interior (verde plata metálico) | ||||
| 45A | 332181 | 33.41 | 40.43 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 47 | 986940 | 1.05 | 1.27 | |
| Tapa del cojinete | ||||
| 48 | 944911 | 1.05 | 1.27 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 49 | 6203DD | 7.65 | 9.26 | |
| Anillo de Distancia (a) | ||||
| 50 | 944907 | 2.40 | 2.90 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 51 | 6201VV | 6.45 | 7.80 | |
| ENGANCHE | ||||
| 52 | 956948 | 28.88 | 34.94 | |
| Rodamiento de bolas 6001vvcmps2l | ||||
| 53 | 6001VV | 6.60 | 7.99 | |
| Tornillo D5x65 | ||||
| 54 | 960251 | 1.05 | 1.27 | |
| ARANDELA | ||||
| 55 | 956764 | 1.04 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 56 | 340259E | 75.90 | 91.84 | |
| VELD 110-115 VOLT | ||||
| 56 | 340259C | 70.84 | 85.72 | |
| Punto de contacto del Portaescobillas | ||||
| 57 | 945932 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 58 | 6201DD | 6.30 | 7.62 | |
| BEHUIZING H65SC METALLIEK ZILVER GROEN | ||||
| 59A | 332167 | 100.10 | 121.12 | |
| JUNTA | ||||
| 60 | 996370 | 14.03 | 16.97 | |
| JUNTA | ||||
| 60A | 333196 | 6.75 | 8.17 | |
| INDUCIDO 115 VOLT | ||||
| 61 | 360286U | 207.21 | 250.73 | |
| ARMADURA 230V | ||||
| 61 | 360286E | 196.90 | 238.25 | |
| ARMATURE ASS'Y 220-230 VOLT (OLD 360286E) | ||||
| 61A | 360286D | 105.44 | 127.58 | |
| Anillo deflector de aire | ||||
| 62 | 306098 | 5.85 | 7.08 | |
| Arandela de rodamiento | ||||
| 64 | 944954 | 1.05 | 1.27 | |
| Tapa del Tapon H90sc/se | ||||
| 65 | 956972 | 1.05 | 1.27 | |
| Goma Intermedia | ||||
| 66 | 944960 | 1.05 | 1.27 | |
| Tapa del cepillo | ||||
| 67 | 940540 | 1.04 | 1.26 | |
| Escobillas de Carbón de Auto-Desconexión (2 Piezas | ||||
| 68 | 999086 | 15.26 | 18.47 | |
| Soporte de Cepillo de Carbono | ||||
| 69 | 956984 | 9.60 | 11.62 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 70 | 983162 | 1.05 | 1.27 | |
| Junta | ||||
| 71 | 956971 | 1.05 | 1.27 | |
| Placa de cubierta | ||||
| 72 | 956970 | 4.05 | 4.90 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 73 | 991690 | 1.05 | 1.27 | |
| Nivel de aceite | ||||
| 74 | 955011 | 10.95 | 13.25 | |
| OIL GAUGE (OLD 955011) | ||||
| 74A | 375619 | 5.52 | 6.68 | |
| Junta | ||||
| 76 | 956969 | 1.05 | 1.27 | |
| Ya no disponible, sin reemplazo | ||||
| 77 | 318206 | |||
| Tornillo de bloqueo (con arandela sp.) M4x12 | ||||
| 78 | 987203 | 1.05 | 1.27 | |
| Fieltro de aceite | ||||
| 79 | 998534 | 1.65 | 2.00 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 80 | 938477 | 1.05 | 1.27 | |
| Cubierta de cola | ||||
| 81 | 306099 | 11.55 | 13.98 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 82 | 307028 | 1.05 | 1.27 | |
| Cable interno | ||||
| 83 | 981974 | 1.65 | 2.00 | |
| Anillo M4 (10 piezas) | ||||
| 84 | 949423 | 1.05 | 1.27 | |
| Interruptor (con bloqueo) | ||||
| 85 | 995398 | 26.40 | 31.94 | |
| Soporte (f) Desde 11.1995 | ||||
| 86 | 312408 | 7.05 | 8.53 | |
| Condensador (antiguo 930030/991313) | ||||
| 87 | 994273 | 4.29 | 5.19 | |
| Conjunto de mango y cubierta del mango | ||||
| 88 | 971168 | 25.71 | 31.11 | |
| Cable de 5m 2 X 1,0 W/Plug 13a/250v Para Gbr | ||||
| 89 | 500440Z | 20.49 | 24.79 | |
| No hay información disponible, no se puede pedir | ||||
| 92A | 319134 | |||
| Cable interno | ||||
| 93 | 305798 | 1.05 | 1.27 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 94 | 959140 | 3.30 | 3.99 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 95 | 959141 | 3.75 | 4.54 | |
| Funda de vinilo I.d.7xto.5x50 | ||||
| 96 | 996438 | 1.05 | 1.27 | |
| Terminal de Conexión | ||||
| 97 | 980063 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 98 | 984750 | |||
| Abrazadera del cordón | ||||
| 99 | 960266 | 1.04 | 1.26 | |
| Armadura de cable D10.7 | ||||
| 100 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 100 | 958049 | 1.04 | 1.26 | |
| Tornillo de Cierre con Cabeza Hexagonal M6x25 | ||||
| 101 | 987707 | 1.05 | 1.27 | |
| Palanca de Parada Comp. Incl.23b,24a,25a,26,29a | ||||
| 102 | 318656 | 73.01 | 88.35 | |
| Palanca de Parada Comp. Incl.23b,24a,25a,26,29a | ||||
| 102A | 323747 | 64.21 | 77.70 | |
| Arandela M4 (antiguo 949429z) | ||||
| 103 | 949429 | 1.05 | 1.27 | |
| Placa De Amortiguación Desde 7.2005 | ||||
| 104 | 323736 | 17.88 | 21.63 | |
| Arandela | ||||
| 105 | 323737 | 4.80 | 5.81 | |
| Amortiguador Delantero Desde 7.2005 | ||||
| 106 | 323735 | 9.60 | 11.62 | |
| No hay información disponible, no se puede pedir | ||||
| 501A | 333146 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 872422 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944459 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 944961 | |||
| No hay información disponible, no se puede pedir | ||||
| 505 | 971109 | |||
| Aceite lubricante (120cc) | ||||
| 506 | 931848 | 8.40 | 10.16 | |
| Aceite lubricante (120cc) | ||||
| 506A | 931848 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 601 | 944962 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 944964 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 944966 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 944965 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 957154 | |||
| Kit de servicio H65sc | ||||
| 606 | 324727 | 98.59 | 119.29 | |
| Kit de servicio H65sc | ||||
| 606 | 323711 | 84.84 | 102.65 | |
| No hay información disponible, no se puede pedir | ||||
| 607 | 930035 | |||
| Fieltro de aceite | ||||
| 608 | 324896 | 3.75 | 4.54 | |
