Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H65SD'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

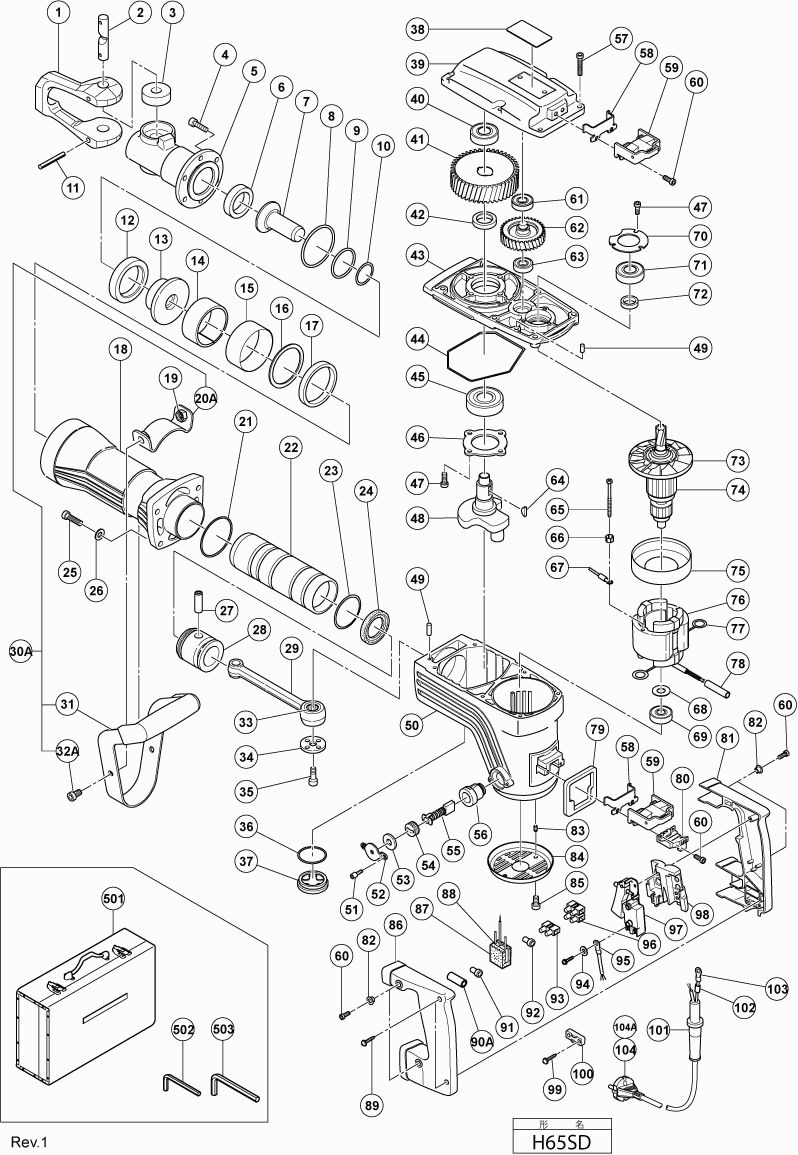

Dibujo técnico de los/las Hikoki H65SD
Lista de las piezas de repuesto de Hikoki H65SD
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| RETENEDOR | ||||
| 1 | 318221 | 449.08 | 543.38 | |
| Pasador de leva H65sd | ||||
| 2 | 318222 | 25.16 | 30.45 | |
| Amortiguador de Retención | ||||
| 3 | 305621 | 18.15 | 21.96 | |
| Tornillo de cabeza hexagonal M8x30 desde 6.1981 | ||||
| 4 | 306437 | 1.35 | 1.63 | |
| Cubierta frontal | ||||
| 5 | 318223 | 309.10 | 374.01 | |
| Amortiguador (b) | ||||
| 6 | 996369 | 14.70 | 17.79 | |
| Segundo martillo | ||||
| 7 | 996367 | 55.41 | 67.05 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 8 | 998428 | 2.40 | 2.90 | |
| Anillo O (b) | ||||
| 9 | 998427 | 1.65 | 2.00 | |
| Anillo O (e) | ||||
| 10 | 998419 | 1.05 | 1.27 | |
| Pasador de Rodillo D6x55 | ||||
| 11 | 994416 | 1.05 | 1.27 | |
| ANILLO DE AMORTIGUADOR (A) | ||||
| 12 | 998433 | 14.70 | 17.79 | |
| Casquillo del Eje H65sb/sd/h70sa (hasta 6.2005) | ||||
| 13 | 998418 | 29.29 | 35.44 | |
| Boca | ||||
| 14 | 956963 | 32.18 | 38.93 | |
| Cubierta de boca | ||||
| 15 | 956962 | 2.40 | 2.90 | |
| Anillo de cierre lunar | ||||
| 16 | 956961 | 2.40 | 2.90 | |
| Anillo de Uretano | ||||
| 17 | 956960 | 9.30 | 11.25 | |
| Caja del Cilindro | ||||
| 18 | 306164 | 204.19 | 247.07 | |
| TUERCA M8 | ||||
| 19 | 944950 | 1.35 | 1.63 | |
| Permanezca del mango (con tuerca) | ||||
| 20A | 320374 | 5.85 | 7.08 | |
| Anillo O (1as-60) | ||||
| 21 | 956996 | 3.00 | 3.63 | |
| Golpeador | ||||
| 22 | 956958 | 93.36 | 112.97 | |
| Anillo O (a) | ||||
| 23 | 998414 | 11.85 | 14.34 | |
| Sello de aceite | ||||
| 24 | 998415 | 7.35 | 8.89 | |
| Perno Nylock Hex. M8x35 desde 9.1979 | ||||
| 25 | 306163 | 1.35 | 1.63 | |
| Arandela M8 (10 Piezas) | ||||
| 26 | 949433 | 1.05 | 1.27 | |
| PASADOR | ||||
| 27 | 944928 | 13.80 | 16.70 | |
| PISTÓN | ||||
| 28 | 998413 | 67.10 | 81.19 | |
| VARILLA CONICA | ||||
| 29 | 998434 | 46.75 | 56.57 | |
| No hay información disponible, no se puede pedir | ||||
| 30A | 306165 | |||
| Manija TSC 55 | ||||
| 31 | 306166 | 75.90 | 91.84 | |
| Tornillo Nylock Hex. de cabeza M8x16 | ||||
| 32A | 320375 | 1.65 | 2.00 | |
| Rodillo de aguja | ||||
| 33 | 944921 | 19.39 | 23.46 | |
| Arandela de biela | ||||
| 34 | 956955 | 3.30 | 3.99 | |
| Sello Bloquear Hd. Tornillo de cabeza hueca M8x16 | ||||
| 35 | 996364 | 1.05 | 1.27 | |
| Anillo O (s-38) | ||||
| 36 | 980717 | 1.35 | 1.63 | |
| Tapa de aceite (antigua 982646) | ||||
| 37 | 990945 | 3.90 | 4.72 | |
| No hay información disponible, no se puede pedir | ||||
| 39 | 998429 | |||
| Rodamiento de bolas 6302vvcmps2s | ||||
| 40 | 6302VV | 9.30 | 11.25 | |
| Engranaje Final | ||||
| 41 | 944916 | 49.64 | 60.06 | |
| Anillo de Distancia (b) | ||||
| 42 | 944915 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 43 | 998412 | |||
| Anillo de sello (a) | ||||
| 44 | 957143 | 3.30 | 3.99 | |
| Rodamiento de bolas 6205 Dd | ||||
| 45 | 6205DD | 10.35 | 12.52 | |
| Soporte De Cojinete | ||||
| 46 | 956949 | 1.65 | 2.00 | |
| Cigüeñal | ||||
| 48 | 998430 | 73.01 | 88.35 | |
| Pasador D5x15,8 | ||||
| 49 | 944918 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 50 | 306097 | |||
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 51 | 983162 | 1.05 | 1.27 | |
| Tapa del Tapon H90sc/se | ||||
| 52 | 956972 | 1.05 | 1.27 | |
| Goma Intermedia | ||||
| 53 | 944960 | 1.05 | 1.27 | |
| Tapa del cepillo | ||||
| 54 | 940540 | 1.04 | 1.26 | |
| Escobillas de Carbón de Auto-Desconexión (2 Piezas | ||||
| 55 | 999086 | 15.26 | 18.47 | |
| Soporte de Cepillo de Carbono | ||||
| 56 | 956984 | 9.60 | 11.62 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 57 | 986940 | 1.05 | 1.27 | |
| PLACA | ||||
| 58 | 980750 | 17.05 | 20.63 | |
| Empuñadura de goma | ||||
| 59 | 980727 | 14.10 | 17.06 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 60 | 990079 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 61 | 6201VV | 6.45 | 7.80 | |
| ENGANCHE | ||||
| 62 | 956948 | 28.88 | 34.94 | |
| Rodamiento de bolas 6001vvcmps2l | ||||
| 63 | 6001VV | 6.60 | 7.99 | |
| Chaveta 4x16 | ||||
| 64 | 956850 | 1.05 | 1.27 | |
| Tornillo D5x65 | ||||
| 65 | 960251 | 1.05 | 1.27 | |
| ARANDELA | ||||
| 66 | 956764 | 1.04 | 1.26 | |
| Cable interno | ||||
| 67 | 994190 | 1.05 | 1.27 | |
| Arandela de rodamiento | ||||
| 68 | 944954 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 69 | 6201DD | 6.30 | 7.62 | |
| Tapa del cojinete | ||||
| 70 | 944911 | 1.05 | 1.27 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 71 | 6203DD | 7.65 | 9.26 | |
| Anillo de Distancia (a) | ||||
| 72 | 944907 | 2.40 | 2.90 | |
| JUNTA | ||||
| 73 | 996370 | 14.03 | 16.97 | |
| INDUCIDO 115 VOLT | ||||
| 74 | 360286U | 207.21 | 250.73 | |
| ARMADURA 230V | ||||
| 74 | 360286E | 196.90 | 238.25 | |
| Anillo deflector de aire | ||||
| 75 | 306098 | 5.85 | 7.08 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 76 | 340259E | 75.90 | 91.84 | |
| VELD 110-115 VOLT | ||||
| 76 | 340259C | 70.84 | 85.72 | |
| Punto de contacto del Portaescobillas | ||||
| 77 | 945932 | 1.05 | 1.27 | |
| Junta | ||||
| 79 | 980751 | 1.35 | 1.63 | |
| Portador de Cable Interno | ||||
| 80 | 985469 | 8.70 | 10.53 | |
| No hay información disponible, no se puede pedir | ||||
| 81 | 306168 | |||
| Casquillo Espaciador | ||||
| 82 | 991711 | 1.05 | 1.27 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 83 | 938477 | 1.05 | 1.27 | |
| Cubierta de cola | ||||
| 84 | 306099 | 11.55 | 13.98 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 85 | 991690 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 86 | 306169 | |||
| Caucho | ||||
| 87 | 930153 | 1.04 | 1.26 | |
| Condensador (antiguo 930030/991313) | ||||
| 88 | 994273 | 4.29 | 5.19 | |
| Condensador (antiguo 987178) | ||||
| 88 | 930039 | 1.95 | 2.36 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 89 | 307028 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 90A | 319134 | |||
| Terminal de soldadura 50091 (10 piezas) | ||||
| 91 | 959140 | 3.30 | 3.99 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 92 | 959141 | 3.75 | 4.54 | |
| Bloque de Terminal | ||||
| 93 | 938307 | 2.13 | 2.57 | |
| Anillo M4 (10 piezas) | ||||
| 94 | 949423 | 1.05 | 1.27 | |
| Cable interno | ||||
| 95 | 981974 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 958308Z | |||
| Interruptor (b) (Tipo de Tornillo 1p) Con Bloqueo | ||||
| 97 | 306143 | 17.05 | 20.63 | |
| No hay información disponible, no se puede pedir | ||||
| 98 | 990082 | |||
| No hay información disponible, no se puede pedir | ||||
| 99 | 984750 | |||
| Abrazadera del cordón | ||||
| 100 | 960266 | 1.04 | 1.26 | |
| Armadura de cable D10.7 | ||||
| 101 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 101 | 958049 | 1.04 | 1.26 | |
| Funda de vinilo I.d.7xto.5x50 | ||||
| 102 | 996438 | 1.05 | 1.27 | |
| Terminal M4.0 (10 piezas) | ||||
| 103 | 930804 | 3.00 | 3.63 | |
| Terminales M4 (iso-rojo) para cable | ||||
| 103 | 992810 | 1.04 | 1.26 | |
| Cable 230 Voltios Gbr | ||||
| 104 | 500450Z | 31.63 | 38.27 | |
| Cable 3m 2 X 1.5 H07rn-f W/conector 16a Cee Form 2 | ||||
| 104A | 500466Z | 38.50 | 46.58 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 314179 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 872422 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 996373 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 985231 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 996374 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 985232 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 985233 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 996372 | |||
| Grasa (bote de 500 gramos) | ||||
| 607 | 980927 | 73.01 | 88.35 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 608 | 308471 | 12.75 | 15.43 | |
| Grasa (tubo de 30 Gramos) | ||||
| 609 | 981840 | 8.40 | 10.16 | |
