Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H70SD'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

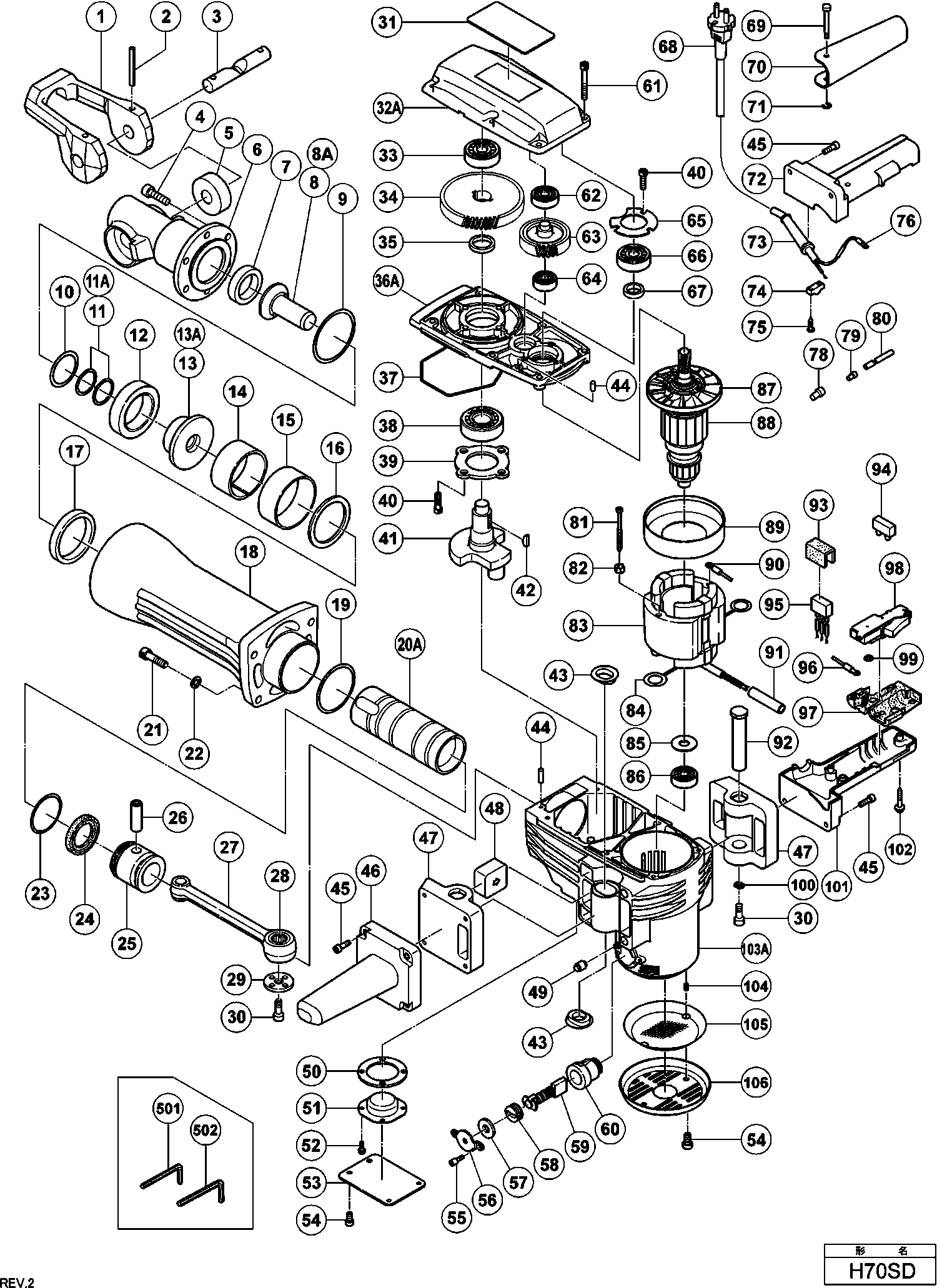

Dibujo técnico de los/las Hikoki H70SD
Lista de las piezas de repuesto de Hikoki H70SD
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *68 | 500247Z | 6.18 | 7.48 | |
| Armadura de cable D10.7 | ||||
| *73 | 940778 | 2.10 | 2.54 | |
| RETENEDOR | ||||
| 1 | 318221 | 449.08 | 543.38 | |
| Pasador de Rodillo D6x55 | ||||
| 2 | 994416 | 1.05 | 1.27 | |
| Pasador de leva H65sd | ||||
| 3 | 318222 | 25.16 | 30.45 | |
| Tornillo de cabeza hexagonal M8x30 desde 6.1981 | ||||
| 4 | 306437 | 1.35 | 1.63 | |
| Amortiguador de Retención | ||||
| 5 | 305621 | 18.15 | 21.96 | |
| Cubierta frontal | ||||
| 6 | 318223 | 309.10 | 374.01 | |
| Amortiguador (b) | ||||
| 7 | 996369 | 14.70 | 17.79 | |
| Segundo martillo | ||||
| 8 | 996367 | 55.41 | 67.05 | |
| Segundo martillo | ||||
| 8A | 324601 | 55.41 | 67.05 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 9 | 998428 | 2.40 | 2.90 | |
| Anillo O (b) | ||||
| 10 | 998427 | 1.65 | 2.00 | |
| Anillo O (e) | ||||
| 11 | 998419 | 1.05 | 1.27 | |
| O-Ring (I.D.26.5) | ||||
| 11A | 323731 | 1.65 | 2.00 | |
| ANILLO DE AMORTIGUADOR (A) | ||||
| 12 | 998433 | 14.70 | 17.79 | |
| Casquillo del Eje H65sb/sd/h70sa (hasta 6.2005) | ||||
| 13 | 998418 | 29.29 | 35.44 | |
| ASBUS | ||||
| 13A | 323730 | 35.06 | 42.43 | |
| Boca | ||||
| 14 | 956963 | 32.18 | 38.93 | |
| Cubierta de boca | ||||
| 15 | 956962 | 2.40 | 2.90 | |
| Anillo de cierre lunar | ||||
| 16 | 956961 | 2.40 | 2.90 | |
| Anillo de Uretano | ||||
| 17 | 956960 | 9.30 | 11.25 | |
| No hay información disponible, no se puede pedir | ||||
| 18 | 320489 | |||
| CAJA DE CILINDRO (ANTIGUO 320489) | ||||
| 18A | 376181 | 178.75 | 216.29 | |
| Anillo O (1as-60) | ||||
| 19 | 956996 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 20A | 323724 | |||
| Golpeador | ||||
| 20C | 956958 | 93.36 | 112.97 | |
| Perno Nylock Hex. M8x35 desde 9.1979 | ||||
| 21 | 306163 | 1.35 | 1.63 | |
| Arandela M8 (10 Piezas) | ||||
| 22 | 949433 | 1.05 | 1.27 | |
| Anillo O (a) | ||||
| 23 | 998414 | 11.85 | 14.34 | |
| Sello de aceite | ||||
| 24 | 998415 | 7.35 | 8.89 | |
| PISTÓN | ||||
| 25 | 998413 | 67.10 | 81.19 | |
| PASADOR | ||||
| 26 | 944928 | 13.80 | 16.70 | |
| VARILLA CONICA | ||||
| 27 | 998434 | 46.75 | 56.57 | |
| Rodillo de aguja | ||||
| 28 | 944921 | 19.39 | 23.46 | |
| Arandela de biela | ||||
| 29 | 956955 | 3.30 | 3.99 | |
| Sello Bloquear Hd. Tornillo de cabeza hueca M8x16 | ||||
| 30 | 996364 | 1.05 | 1.27 | |
| Cubierta del engranaje (verde plateado metálico) | ||||
| 32A | 336267 | 70.81 | 85.68 | |
| Rodamiento de bolas 6302vvcmps2s | ||||
| 33 | 6302VV | 9.30 | 11.25 | |
| Engranaje Final | ||||
| 34 | 944916 | 49.64 | 60.06 | |
| Engranaje final | ||||
| 34A | 339672 | 17.88 | 21.63 | |
| Anillo de Distancia (b) | ||||
| 35 | 944915 | 3.60 | 4.36 | |
| Tapa interior (verde plata metálico) | ||||
| 36A | 332181 | 33.41 | 40.43 | |
| Anillo de sello (a) | ||||
| 37 | 957143 | 3.30 | 3.99 | |
| Rodamiento de bolas 6205 Dd | ||||
| 38 | 6205DD | 10.35 | 12.52 | |
| Soporte De Cojinete | ||||
| 39 | 956949 | 1.65 | 2.00 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 40 | 990079 | 1.05 | 1.27 | |
| Cigüeñal | ||||
| 41 | 998430 | 73.01 | 88.35 | |
| Cigüeñal | ||||
| 41A | 998430 | 73.01 | 88.35 | |
| Chaveta 4x16 | ||||
| 42 | 956850 | 1.05 | 1.27 | |
| Anillo amortiguador | ||||
| 43 | 318655 | 8.40 | 10.16 | |
| Pasador D5x15,8 | ||||
| 44 | 944918 | 1.05 | 1.27 | |
| Tornillo de socket hexagonal con bloqueo de sello | ||||
| 45 | 993496 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 46 | 305633 | |||
| Soporte de Manija H70sa | ||||
| 47 | 319365 | 69.99 | 84.68 | |
| Amortiguador de Manija (b) H70sa | ||||
| 48 | 319364 | 7.65 | 9.26 | |
| Amortiguador de mango | ||||
| 49 | 310124 | 4.20 | 5.08 | |
| Junta | ||||
| 50 | 956969 | 1.05 | 1.27 | |
| SOPORTE | ||||
| 51 | 998416 | 3.00 | 3.63 | |
| Tornillo de bloqueo (con arandela sp.) M4x12 | ||||
| 52 | 987203 | 1.05 | 1.27 | |
| Placa de cubierta | ||||
| 53 | 998417 | 3.30 | 3.99 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 54 | 991690 | 1.05 | 1.27 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 55 | 983162 | 1.05 | 1.27 | |
| Tapa del Tapon H90sc/se | ||||
| 56 | 956972 | 1.05 | 1.27 | |
| Goma Intermedia | ||||
| 57 | 944960 | 1.05 | 1.27 | |
| Tapa del cepillo | ||||
| 58 | 940540 | 1.04 | 1.26 | |
| Escobillas de Carbón de Auto-Desconexión (2 Piezas | ||||
| 59 | 999086 | 15.26 | 18.47 | |
| Soporte de Cepillo de Carbono | ||||
| 60 | 956984 | 9.60 | 11.62 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 61 | 986940 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 62 | 6201VV | 6.45 | 7.80 | |
| ENGANCHE | ||||
| 63 | 956948 | 28.88 | 34.94 | |
| Rodamiento de bolas 6001vvcmps2l | ||||
| 64 | 6001VV | 6.60 | 7.99 | |
| Tapa del cojinete | ||||
| 65 | 944911 | 1.05 | 1.27 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 66 | 6203DD | 7.65 | 9.26 | |
| Anillo de Distancia (a) | ||||
| 67 | 944907 | 2.40 | 2.90 | |
| Cable 3m 2 X 1.5 H07rn-f W/conector 16a Cee Form 2 | ||||
| 68 | 500466Z | 38.50 | 46.58 | |
| Cable 230 Voltios Gbr | ||||
| 68 | 500450Z | 31.63 | 38.27 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 68 | 500247Z | 6.18 | 7.48 | |
| PASADOR | ||||
| 69 | 992870 | 5.25 | 6.35 | |
| Manija del interruptor | ||||
| 70 | 992869 | 8.70 | 10.53 | |
| Anillo de retención D4 | ||||
| 71 | 968643 | 1.95 | 2.36 | |
| Mango (a) H90sc/se/h70sa | ||||
| 72 | 305636 | 19.39 | 23.46 | |
| Armadura de cable D10.7 | ||||
| 73 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 73 | 958049 | 1.04 | 1.26 | |
| Abrazadera del cordón | ||||
| 74 | 960266 | 1.04 | 1.26 | |
| Tornillo de grifo | ||||
| 75 | 982095 | 1.04 | 1.26 | |
| Terminal M4.0 (10 piezas) | ||||
| 76 | 930804 | 3.00 | 3.63 | |
| Terminal de Conexión | ||||
| 76 | 980063 | 1.04 | 1.26 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 78 | 959141 | 3.75 | 4.54 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 79 | 959140 | 3.30 | 3.99 | |
| Funda de vinilo I.d.7xto.5x50 | ||||
| 80 | 996438 | 1.05 | 1.27 | |
| Tornillo D5x65 | ||||
| 81 | 960251 | 1.05 | 1.27 | |
| ARANDELA | ||||
| 82 | 956764 | 1.04 | 1.26 | |
| Estator 230V | ||||
| 83 | 340488E | 81.68 | 98.83 | |
| Punto de contacto del Portaescobillas | ||||
| 84 | 945932 | 1.05 | 1.27 | |
| Arandela de rodamiento | ||||
| 85 | 944954 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 86 | 6201DD | 6.30 | 7.62 | |
| JUNTA | ||||
| 87 | 996370 | 14.03 | 16.97 | |
| JUNTA | ||||
| 87A | 333196 | 6.75 | 8.17 | |
| Armature 240v | ||||
| 88 | 360286F | 233.34 | 282.34 | |
| ANKER 110-115 VOLT | ||||
| 88 | 360286C | 198.00 | 239.58 | |
| ARMADURA 230V | ||||
| 88 | 360286E | 196.90 | 238.25 | |
| ANKER 110-115 VOLT (OUD 360286C) | ||||
| 88A | 360286B | 113.24 | 137.02 | |
| ARMATURE ASS'Y 220-230 VOLT (OLD 360286E) | ||||
| 88A | 360286D | 105.44 | 127.58 | |
| Anillo deflector de aire | ||||
| 89 | 306098 | 5.85 | 7.08 | |
| Alambre Interno | ||||
| 90 | 986277 | 1.04 | 1.26 | |
| Tubo CS 50 EBG | ||||
| 91 | 319363 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 92 | 319366 | |||
| PASADOR DE MANGO | ||||
| 92A | 371932 | 12.75 | 15.43 | |
| Caucho | ||||
| 93 | 930153 | 1.04 | 1.26 | |
| Bloque de Terminal | ||||
| 94 | 938307 | 2.13 | 2.57 | |
| Condensador de supresión de interferencias | ||||
| 95 | 317491 | 7.35 | 8.89 | |
| Cable interno | ||||
| 96 | 981974 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 97 | 990082 | |||
| Interruptor Div. Martillos perforadores para EE. U | ||||
| 98 | 992891 | 22.83 | 27.62 | |
| Anillo M4 (10 piezas) | ||||
| 99 | 949423 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 100 | 319367 | |||
| Manija (b) | ||||
| 101 | 305631 | 18.15 | 21.96 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 102 | 301653 | 1.04 | 1.26 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 103A | 336268 | 231.91 | 280.61 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 104 | 938477 | 1.05 | 1.27 | |
| Filtro de polvo para H70sa | ||||
| 105 | 319362 | 6.45 | 7.80 | |
| Cubierta de cola | ||||
| 106 | 306099 | 11.55 | 13.98 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 872422 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 996373 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 985231 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 996374 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 985232 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 985233 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 996372 | |||
| Kit de Servicio H65sb Incl.4,9,10,11,17,19 | ||||
| 607 | 306441 | 102.16 | 123.62 | |
| No hay información disponible, no se puede pedir | ||||
| 607A | 324729 | |||
| Grasa (bote de 500 gramos) | ||||
| 608 | 980927 | 73.01 | 88.35 | |
| Grasa (tubo de 30 Gramos) | ||||
| 609 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 610 | 308471 | 12.75 | 15.43 | |
| No hay información disponible, no se puede pedir | ||||
| 611 | 930035 | |||
