Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H90SG'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

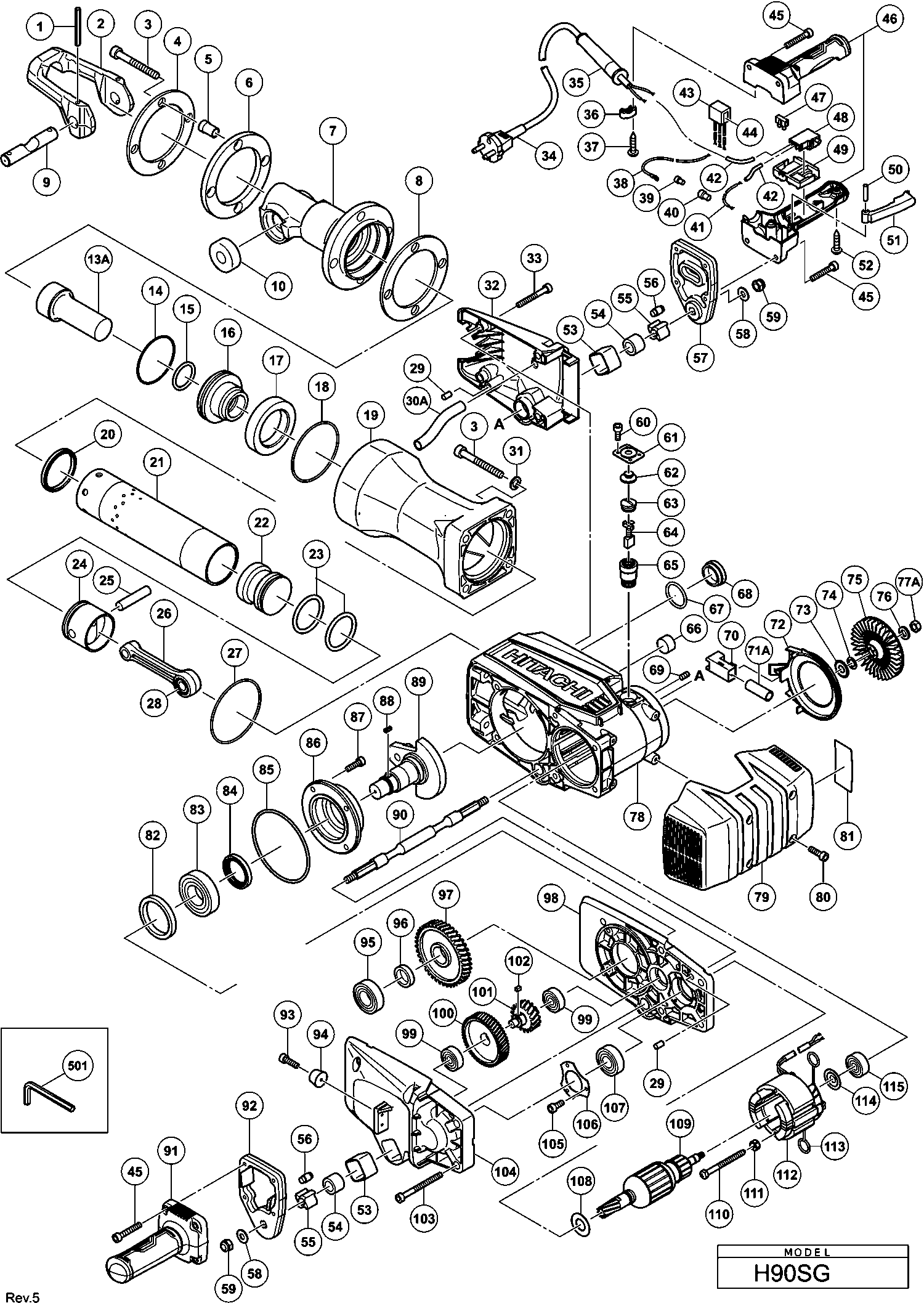

Dibujo técnico de los/las Hikoki H90SG
Lista de las piezas de repuesto de Hikoki H90SG
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Pasador de Rodillo D6x55 | ||||
| 1 | 994416 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 2 | 337040 | |||
| Tornillo de cabeza hexagonal Nylock M12x65 | ||||
| 3 | 337028 | 2.70 | 3.27 | |
| Placa De Amortiguación Desde 7.2005 | ||||
| 4 | 337037 | 17.19 | 20.80 | |
| Collar | ||||
| 5 | 337036 | 4.20 | 5.08 | |
| Amortiguador delantero (a) | ||||
| 6 | 337035 | 7.80 | 9.44 | |
| Tapa frontal | ||||
| 7 | 337030 | 201.71 | 244.07 | |
| Amortiguador delantero (b) | ||||
| 8 | 337034 | 4.95 | 5.99 | |
| Pasador de palanca | ||||
| 9 | 337041 | 23.79 | 28.78 | |
| Amortiguador de retención (a) | ||||
| 10 | 337039 | 2.25 | 2.72 | |
| Anillo O | ||||
| 12 | 993188 | 14.71 | 17.80 | |
| No hay información disponible, no se puede pedir | ||||
| 13 | 337033 | |||
| Segundo martillo (viejo 337033) | ||||
| 13A | 370004 | 115.43 | 139.66 | |
| Anillo O (d) | ||||
| 14 | 992865 | 8.70 | 10.53 | |
| Anillo O (a) | ||||
| 15 | 337032 | 7.65 | 9.26 | |
| Soporte de Martillo | ||||
| 16 | 337031 | 37.68 | 45.59 | |
| Anillo amortiguador | ||||
| 17 | 992859 | 25.99 | 31.44 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 18 | 337029 | 1.95 | 2.36 | |
| Caja del cilindro | ||||
| 19 | 337026 | 208.73 | 252.56 | |
| Amortiguador de cilindro | ||||
| 20 | 337025 | 1.35 | 1.63 | |
| CILINDRO | ||||
| 21 | 337023 | 181.64 | 219.78 | |
| Golpeador | ||||
| 22 | 337024 | 21.59 | 26.12 | |
| Anillo O | ||||
| 23 | 337021 | 14.58 | 17.64 | |
| PISTÓN | ||||
| 24 | 337020 | 27.36 | 33.11 | |
| Pasador del pistón | ||||
| 25 | 337022 | 7.20 | 8.71 | |
| VARILLA CONICA | ||||
| 26 | 337019 | 40.01 | 48.42 | |
| Anillo O | ||||
| 27 | 319685 | 4.35 | 5.26 | |
| MANGUITO | ||||
| 28 | 956485 | 16.36 | 19.80 | |
| Pin (10 piezas) | ||||
| 29 | 949480 | 3.30 | 3.99 | |
| Tubo de vinilo (i.d.9.5xt0.56x85) | ||||
| 30 | 326541 | 1.65 | 2.00 | |
| Tubo CS 50 EBG | ||||
| 30A | 319363 | 1.65 | 2.00 | |
| Arandela D12 | ||||
| 31 | 337027 | 1.04 | 1.26 | |
| Ensamble de la cubierta del ventilador | ||||
| 32 | 337012 | 24.89 | 30.11 | |
| Bolt para H85 | ||||
| 33 | 985226 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 34 | 930053 | |||
| Armadura de cable D14.2 | ||||
| 35 | 337049 | 8.55 | 10.35 | |
| Armadura de cable D10.7 | ||||
| 35 | 337050 | 7.95 | 9.62 | |
| Soporte de abrazadera | ||||
| 36 | 337053 | 1.04 | 1.26 | |
| Abrazadera del cordón | ||||
| 36 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 37 | 956636 | |||
| Cableado 350l | ||||
| 38 | 337056 | 1.20 | 1.45 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 39 | 959140 | 3.30 | 3.99 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 40 | 959141 | 3.75 | 4.54 | |
| Cableado Blanco | ||||
| 41 | 337054 | 1.04 | 1.26 | |
| Cable interno (negro) | ||||
| 41 | 337055 | 1.04 | 1.26 | |
| Funda de vinilo I.d.7xto.5x50 | ||||
| 42 | 996438 | 1.05 | 1.27 | |
| Caucho | ||||
| 43 | 930153 | 1.04 | 1.26 | |
| Condensador de supresión de interferencias | ||||
| 44 | 317491 | 7.35 | 8.89 | |
| Tornillo de socket hexagonal con bloqueo de sello | ||||
| 45 | 993496 | 1.05 | 1.27 | |
| Juego de asas (a+b) | ||||
| 46 | 337057 | 16.09 | 19.47 | |
| Bloque de Terminal | ||||
| 47 | 938307 | 2.13 | 2.57 | |
| Interruptor | ||||
| 48 | 337051 | 14.40 | 17.42 | |
| Soporte | ||||
| 49 | 337052 | 3.45 | 4.17 | |
| Pasador D6x28 | ||||
| 50 | 337363 | 5.10 | 6.17 | |
| Palanca de cambio | ||||
| 51 | 337058 | 1.35 | 1.63 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 52 | 307028 | 1.05 | 1.27 | |
| Soporte (b) para supresor de ruido | ||||
| 53 | 337013 | 1.95 | 2.36 | |
| Retenedor Amortiguador | ||||
| 54 | 337042 | 1.04 | 1.26 | |
| Soporte (a) | ||||
| 55 | 337044 | 12.60 | 15.25 | |
| Amortiguador de la manija (a) | ||||
| 56 | 337045 | 3.45 | 4.17 | |
| Portamango (b) | ||||
| 57 | 337046 | 26.68 | 32.28 | |
| Arandela M10 (Antiguo 949434z, 10 Uds.) | ||||
| 58 | 949434 | 1.35 | 1.63 | |
| Tuerca de bloqueo (inserto de nailon) M10 | ||||
| 59 | 337048 | 1.04 | 1.26 | |
| Tornillo Allen M4x10 autobloqueante | ||||
| 60 | 878356 | 1.05 | 1.27 | |
| Cobertura de la tapa | ||||
| 61 | 337017 | 1.04 | 1.26 | |
| Tapa de Goma | ||||
| 62 | 992894 | 4.20 | 5.08 | |
| Tapa del cepillo | ||||
| 63 | 937949 | 1.35 | 1.63 | |
| Escobillas de Carbón de Auto-Desconexión (2 Piezas | ||||
| 64 | 999086 | 15.26 | 18.47 | |
| Soporte de Cepillo de Carbono | ||||
| 65 | 305597 | 6.45 | 7.80 | |
| Empaque De Fieltro | ||||
| 66 | 336997 | 1.04 | 1.26 | |
| Anillo O (s-38) | ||||
| 67 | 980717 | 1.35 | 1.63 | |
| Tapa de aceite (antigua 982646) | ||||
| 68 | 990945 | 3.90 | 4.72 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 69 | 938477 | 1.05 | 1.27 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 70 | 336999 | 1.65 | 2.00 | |
| Tubo de Vinilo L55 | ||||
| 71 | 336998 | 1.04 | 1.26 | |
| Tubo de Vinilo L55 | ||||
| 71A | 322530 | 1.65 | 2.00 | |
| Guía de ventilador | ||||
| 72 | 337010 | 2.40 | 2.90 | |
| Arandela antipolvo (fw) | ||||
| 73 | 337387 | 1.80 | 2.18 | |
| Arandela de goma (fw) | ||||
| 74 | 337386 | 1.80 | 2.18 | |
| JUNTA | ||||
| 75 | 337011 | 4.50 | 5.44 | |
| Arandela de perno M8 (negro) | ||||
| 76 | 323212 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 77A | 327325 | |||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 78 | 336996 | 159.50 | 193.00 | |
| Cubierta de la carcasa (1) | ||||
| 79 | 337018 | 15.13 | 18.30 | |
| Tornillo de cabeza hexagonal con sellado M6x16 | ||||
| 80 | 990935 | 1.05 | 1.27 | |
| Anillo espaciador | ||||
| 82 | 337003 | 12.15 | 14.70 | |
| Rodamiento de bolas 6207vvcmps2s | ||||
| 83 | 6207VV | 17.46 | 21.13 | |
| Sello de Aceite | ||||
| 84 | 337364 | 12.75 | 15.43 | |
| Anillo O | ||||
| 85 | 337004 | 2.70 | 3.27 | |
| Soporte De Cojinete | ||||
| 86 | 337002 | 14.16 | 17.14 | |
| Tornillo Hex. M8x18 con Bloqueo de Sello | ||||
| 87 | 305603 | 1.04 | 1.26 | |
| Chaveta 4x4x12 *td5-1-3* | ||||
| 88 | 931008 | 1.05 | 1.27 | |
| Cigüeñal | ||||
| 89 | 337005 | 38.50 | 46.58 | |
| Eje de la manija | ||||
| 90 | 337043 | 23.65 | 28.62 | |
| MANGO LATERAL | ||||
| 91 | 337059 | 14.40 | 17.42 | |
| Portador de mango (a) | ||||
| 92 | 337047 | 22.96 | 27.78 | |
| Tornillo de cabeza hexagonal Seal Lock M4x20 | ||||
| 93 | 333320 | 1.80 | 2.18 | |
| Tope | ||||
| 94 | 305629 | 7.65 | 9.26 | |
| Rodamiento de bolas 6205 Vv | ||||
| 95 | 6205VV | 10.80 | 13.07 | |
| Anillo de Distancia (a) | ||||
| 96 | 337007 | 2.70 | 3.27 | |
| Engranaje Final | ||||
| 97 | 337006 | 30.94 | 37.43 | |
| Cubierta interior | ||||
| 98 | 337000 | 29.98 | 36.27 | |
| Cojinete de bolas 6301vvcmps2s | ||||
| 99 | 6301VV | 8.55 | 10.35 | |
| Primera Engranaje | ||||
| 100 | 337015 | 22.83 | 27.62 | |
| Segundo engranaje | ||||
| 101 | 337014 | 33.83 | 40.93 | |
| Chaveta 5x5x8 | ||||
| 102 | 984487 | 1.05 | 1.27 | |
| Tornillo de seguridad M10x60 Allen | ||||
| 103 | 992851 | 2.40 | 2.90 | |
| Caja de engranajes | ||||
| 104 | 337016 | 36.85 | 44.59 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 105 | 991690 | 1.05 | 1.27 | |
| Cubierta De Cojinete (a) H90sc/se | ||||
| 106 | 337001 | 1.04 | 1.26 | |
| Rodamiento de bolas 6204dducmps2s | ||||
| 107 | 6204DD | 9.00 | 10.89 | |
| Arandela de cojinete (a) | ||||
| 108 | 337008 | 1.04 | 1.26 | |
| ARMADURA 230V | ||||
| 109 | 360974E | 114.40 | 138.42 | |
| Tornillo de rosca D5x60 | ||||
| 110 | 961501 | 1.04 | 1.26 | |
| ARANDELA | ||||
| 111 | 956764 | 1.04 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 112 | 340876E | 68.34 | 82.69 | |
| Punto de contacto del Portaescobillas | ||||
| 113 | 945932 | 1.05 | 1.27 | |
| Arandela de rodamiento (b) | ||||
| 114 | 337009 | 1.04 | 1.26 | |
| Cojinete de bolas 6301dducmps2s (antiguo 994272) | ||||
| 115 | 6301DD | 6.75 | 8.17 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 944459 | |||
| Grasa (bote de 500 gramos) | ||||
| 601 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602 | 313692 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 985230 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 996372 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 985231 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 985232 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 985233 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 305880 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 308092 | |||
| Kit de servicio H90sg incl.3,14,15,18,20,23,27,6 | ||||
| 610A | 338319 | 120.18 | 145.41 | |
