Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NR83A2'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

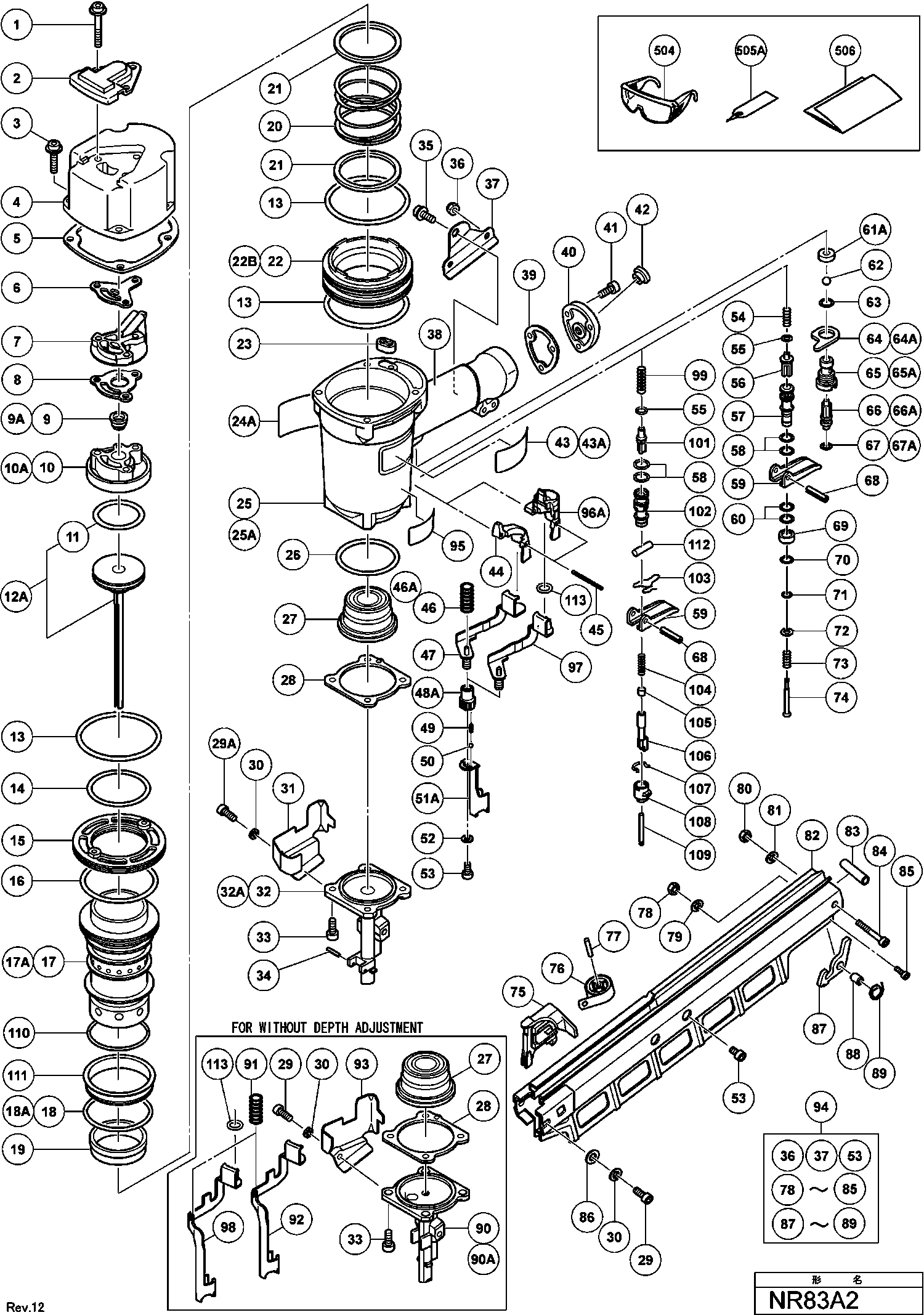

Dibujo técnico de los/las Hikoki NR83A2
Lista de las piezas de repuesto de Hikoki NR83A2
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo hex. Hd. M6x45 (con brida) | ||||
| 1 | 883509 | 3.30 | 3.99 | |
| Placa de cubierta | ||||
| 2 | 877330 | 3.90 | 4.72 | |
| No hay información disponible, no se puede pedir | ||||
| 3 | 883507 | |||
| Tapa de escape (Antiguo 877384) | ||||
| 4 | 877324 | 75.76 | 91.67 | |
| Plancha de sellado (b) Cm 12y | ||||
| 5 | 877325 | 4.50 | 5.44 | |
| Empaquetado de la tapa de la cabeza (f) | ||||
| 6 | 877329 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 7 | 877328 | |||
| Junta (c) | ||||
| 8 | 877854 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 9 | 884110 | |||
| Válvula de escape | ||||
| 9A | 887774 | 3.15 | 3.81 | |
| Tapa de la cabeza y juego de juntas | ||||
| 10 | 877307 | 24.89 | 30.11 | |
| No hay información disponible, no se puede pedir | ||||
| 10A | 887769 | |||
| O-ring (1ap-48) | ||||
| 11 | 877368 | 1.95 | 2.36 | |
| Pasador de fuego (antiguo 877323) | ||||
| 12A | 885915 | 89.38 | 108.14 | |
| O-ring (s-90) | ||||
| 13 | 877316 | 2.55 | 3.09 | |
| Anillo de junta tórica del cilindro 1.d.63.1 | ||||
| 14 | 877312 | 1.95 | 2.36 | |
| Placa del Cilindro | ||||
| 15 | 877318 | 20.49 | 24.79 | |
| Anillo de junta tórica del cilindro 1.d.79.3mm | ||||
| 16 | 877313 | 1.95 | 2.36 | |
| Cilindro (viejo 877810) | ||||
| 17 | 884068 | 49.64 | 60.06 | |
| No hay información disponible, no se puede pedir | ||||
| 17A | 887762 | |||
| Cilindro O-ring 1.d.69.3mm | ||||
| 18 | 877314 | 1.95 | 2.36 | |
| Anillo-O (s-70) | ||||
| 18A | 878863 | 2.40 | 2.90 | |
| Anillo de cilindro | ||||
| 19 | 877317 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 20 | 877321 | |||
| Arandela | ||||
| 21 | 877322 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 22 | 877310 | |||
| Guía de cilindro (b) | ||||
| 22B | 887763 | 22.83 | 27.62 | |
| Junta (g) | ||||
| 23 | 877327 | 1.05 | 1.27 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 24A | 888143 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 25 | 883506 | |||
| Ensamblaje del cuerpo | ||||
| 25A | 887773 | 60.91 | 73.70 | |
| Ya no disponible, sin reemplazo | ||||
| 26 | 877315 | |||
| Tope de pistón (b) | ||||
| 27 | 883511 | 14.03 | 16.97 | |
| Junta (a) Cm12y | ||||
| 28 | 877334 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 29A | 888245 | |||
| Arandela de resorte M6 (antiguo 949455z, 10 piezas | ||||
| 30 | 949455 | 1.05 | 1.27 | |
| Guardia (a) Para Europa, modelo (s) | ||||
| 31 | 884061 | 3.00 | 3.63 | |
| Nariz Nr83a2 | ||||
| 32 | 884060 | 127.19 | 153.90 | |
| NARIZ | ||||
| 32A | 887770 | 96.94 | 117.29 | |
| No hay información disponible, no se puede pedir | ||||
| 33 | 883492 | |||
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 34 | 949518 | 2.40 | 2.90 | |
| Perno Nylock M8x16 | ||||
| 35 | 883505 | 3.00 | 3.63 | |
| Tuerca de nylon M6 | ||||
| 36 | 963837 | 1.05 | 1.27 | |
| Brazo del mango | ||||
| 37 | 884066 | 3.00 | 3.63 | |
| Empaque (d) | ||||
| 39 | 877331 | 1.05 | 1.27 | |
| Tapa (antigua 877367z) | ||||
| 40 | 878311 | 10.65 | 12.89 | |
| Tornillo Hexagonal M5x18 (10 Pcs) | ||||
| 41 | 949658 | 1.80 | 2.18 | |
| TAPA DE POLVO | ||||
| 42 | 872035 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 43 | 888743 | |||
| No hay información disponible, no se puede pedir | ||||
| 43A | 888744 | |||
| No hay información disponible, no se puede pedir | ||||
| 44 | 884119 | |||
| Pasador de rodillo D3x45 (10 Piezas) | ||||
| 45 | 884025 | 1.80 | 2.18 | |
| No hay información disponible, no se puede pedir | ||||
| 46 | 884067 | |||
| No hay información disponible, no se puede pedir | ||||
| 46A | 887841 | |||
| PALANCA DE EMPUJE (B) | ||||
| 47 | 884063 | 14.10 | 17.06 | |
| REGULADOR | ||||
| 48A | 326799 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 49 | 880175 | |||
| Bola de acero D3.175 (10 piezas) | ||||
| 50 | 959148 | 1.05 | 1.27 | |
| Palanca de empuje (a) | ||||
| 51A | 888256 | 4.95 | 5.99 | |
| Arandela | ||||
| 52 | 880081 | 1.04 | 1.26 | |
| Tornillo Allen M6x12 (antiguo 949657z,10s) | ||||
| 53 | 949657 | 3.00 | 3.63 | |
| Muelle del émbolo | ||||
| 54 | 875643 | 1.05 | 1.27 | |
| Anillo O (p-4) | ||||
| 55 | 874436 | 1.05 | 1.27 | |
| Émbolo (A) | ||||
| 56 | 884113 | 3.30 | 3.99 | |
| Casquillo de la válvula | ||||
| 57 | 884111 | 15.26 | 18.47 | |
| Anillo O (i.d 10.7) | ||||
| 58 | 884112 | 1.65 | 2.00 | |
| Manija del interruptor | ||||
| 59 | 876203 | 2.55 | 3.09 | |
| Anillo de junta (p-9) | ||||
| 60 | 872645 | 1.65 | 2.00 | |
| Empaque de válvula | ||||
| 61A | 888151 | 1.04 | 1.26 | |
| Bola de Uretano (b) D7.14 | ||||
| 62 | 875645 | 3.90 | 4.72 | |
| Anillo O (s-12) | ||||
| 63 | 875638 | 1.65 | 2.00 | |
| Placa de Valvula | ||||
| 64 | 875644 | 1.05 | 1.27 | |
| Placa de Valvula | ||||
| 64A | 887771 | 4.20 | 5.08 | |
| Casquillos de válvula de gatillo (antiguo 876738) | ||||
| 65 | 877335 | 12.60 | 15.25 | |
| No hay información disponible, no se puede pedir | ||||
| 65A | 887839 | |||
| Émbolo del gatillo | ||||
| 66 | 878121 | 1.65 | 2.00 | |
| Anillo O | ||||
| 67 | 874820 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 67A | 887840 | |||
| Pasador de Rodillo D3x30 (10 Piezas) | ||||
| 68 | 949866 | 3.60 | 4.36 | |
| Manga de Válvula (a) | ||||
| 69 | 884116 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 70 | 876316 | |||
| No hay información disponible, no se puede pedir | ||||
| 71 | 878723 | |||
| Arandela de bloqueo M5 (antiguo 949424z , 10 pieza | ||||
| 72 | 949424 | 1.05 | 1.27 | |
| RESORTE DEL ÉMBOLO (B) | ||||
| 73 | 884115 | 1.65 | 2.00 | |
| Émbolo (B) | ||||
| 74 | 884114 | 4.80 | 5.81 | |
| Alimentación de clavos | ||||
| 75 | 877393Z | 32.18 | 38.93 | |
| Resorte de Hoja | ||||
| 76 | 878422 | 7.35 | 8.89 | |
| Rodillo de agujas | ||||
| 77 | 878418 | 1.65 | 2.00 | |
| Tuerca de nylon M4 | ||||
| 78 | 876465 | 1.05 | 1.27 | |
| Arandela de resorte M4 (10 piezas) | ||||
| 79 | 949453 | 1.05 | 1.27 | |
| Tuerca de Nylon M5 | ||||
| 80 | 877371 | 1.05 | 1.27 | |
| Arandela de resorte M5 (10 piezas) | ||||
| 81 | 949454 | 1.04 | 1.26 | |
| REVISTA | ||||
| 82 | 884065 | 58.44 | 70.71 | |
| MANGUITO EXCÉNTRICO | ||||
| 83 | 876550 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal M5x45 (10 piezas) | ||||
| 84 | 949824 | 3.90 | 4.72 | |
| Tornillo de cabeza hexagonal M4x15 (10 piezas) | ||||
| 85 | 949650 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 86 | 877402 | |||
| No hay información disponible, no se puede pedir | ||||
| 87 | 877396Z | |||
| Casquillo (antiguo 877398z) | ||||
| 88 | 877398 | 2.55 | 3.09 | |
| Resorte del gatillo del mango | ||||
| 89 | 877397 | 3.90 | 4.72 | |
| Nariz Nr83a (antiguo 877390z) | ||||
| 90 | 884076 | 291.64 | 352.88 | |
| NARIZ | ||||
| 90A | 887772 | 125.40 | 151.73 | |
| Resorte (a) Dh18vb | ||||
| 91 | 884077 | 1.50 | 1.82 | |
| Palanca de Empuje | ||||
| 92 | 884074 | 14.10 | 17.06 | |
| GUARDIA | ||||
| 93 | 884075 | 2.70 | 3.27 | |
| No hay información disponible, no se puede pedir | ||||
| 94 | 885827 | |||
| Etiqueta | ||||
| 95 | 887864 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 96A | 887862 | |||
| Muelle del émbolo | ||||
| 99 | 887724 | 1.20 | 1.45 | |
| ÉMBOLO | ||||
| 101 | 887725 | 1.20 | 1.45 | |
| Resorte del gatillo | ||||
| 103 | 887727 | 3.15 | 3.81 | |
| RESORTE DE VARILLA | ||||
| 104 | 887728 | 1.20 | 1.45 | |
| VARILLA (B) | ||||
| 105 | 887729 | 1.20 | 1.45 | |
| Resorte de trinquete | ||||
| 107 | 886331 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 108 | 887766 | |||
| No hay información disponible, no se puede pedir | ||||
| 109 | 887732 | |||
| No hay información disponible, no se puede pedir | ||||
| 110 | 878376 | |||
| No hay información disponible, no se puede pedir | ||||
| 111 | 887767 | |||
| No hay información disponible, no se puede pedir | ||||
| 112 | 887768 | |||
| Anillo de retención (s-3) | ||||
| 113 | 881715 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 504 | 875769 | |||
| Etiqueta de precaución | ||||
| 505 | 882413 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 506 | 882414 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 877153 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 874042 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 876212 | |||
| Grasa (attolub No.2) 500g | ||||
| 606 | 317918 | 32.18 | 38.93 | |
| No hay información disponible, no se puede pedir | ||||
| 608 | 884080 | |||
