Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NR83A5'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

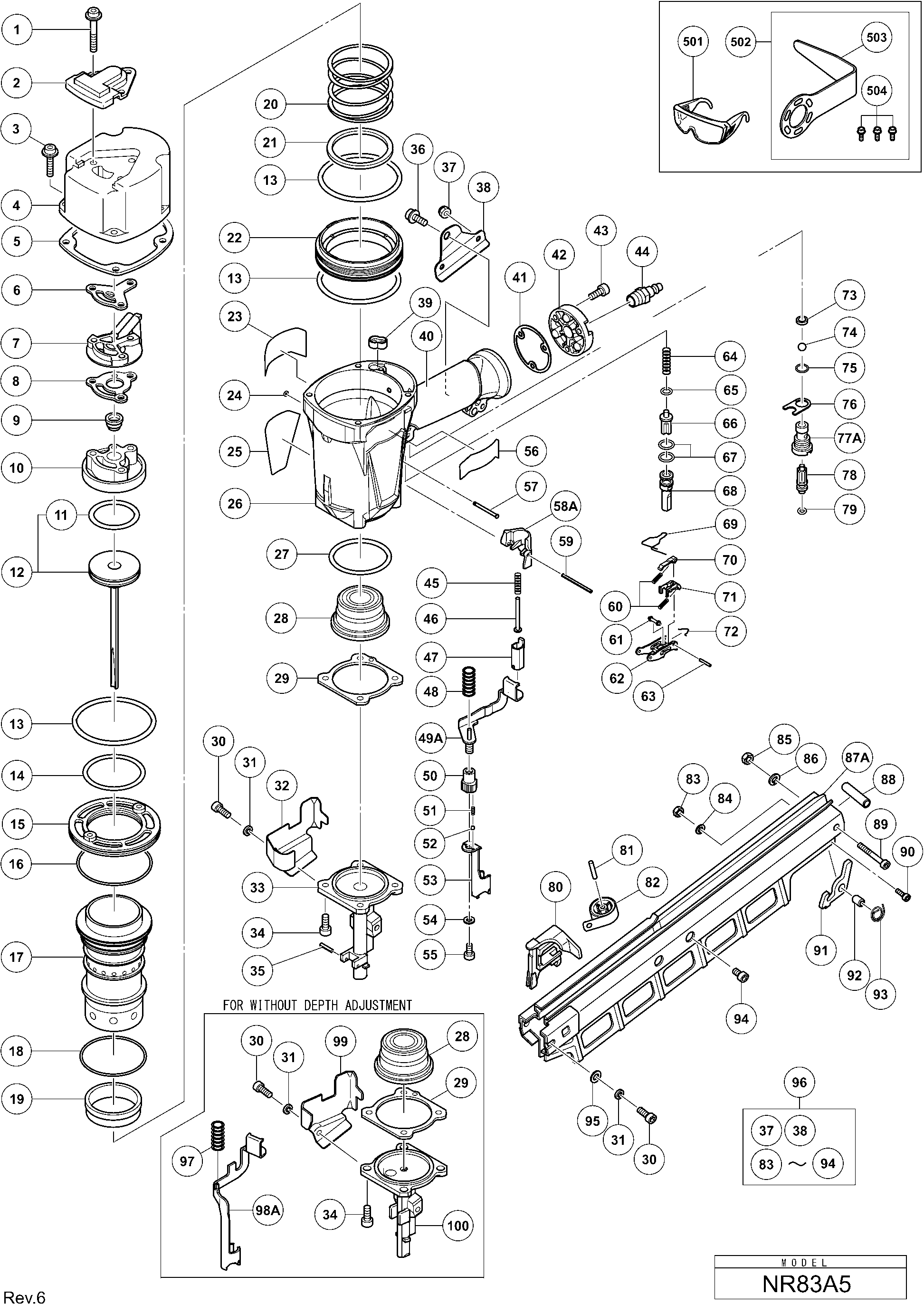

Dibujo técnico de los/las Hikoki NR83A5
Lista de las piezas de repuesto de Hikoki NR83A5
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| NYLOCK HEX. SOCKET HD. BOLT M6X18 | ||||
| *30 | 888245 | 1.00 | 1.21 | |
| CONJUNTO DE GANCHO (VIEJO 889111) | ||||
| *502A | 889661 | 10.95 | 13.25 | |
| Tornillo hex. Hd. M6x45 (con brida) | ||||
| 1 | 883509 | 3.30 | 3.99 | |
| Placa de cubierta | ||||
| 2 | 877330 | 3.90 | 4.72 | |
| HEX.SOCKET HD.BOLT M6X25 W/WASHER | ||||
| 3 | 883507 | 2.46 | 2.98 | |
| Tapa de escape (Antiguo 877384) | ||||
| 4 | 877324 | 75.76 | 91.67 | |
| Plancha de sellado (b) Cm 12y | ||||
| 5 | 877325 | 4.50 | 5.44 | |
| Empaquetado de la tapa de la cabeza (f) | ||||
| 6 | 877329 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 7 | 877328 | |||
| Junta (c) | ||||
| 8 | 877854 | 2.40 | 2.90 | |
| Válvula de escape | ||||
| 9 | 887774 | 3.15 | 3.81 | |
| No hay información disponible, no se puede pedir | ||||
| 9A | 890442 | |||
| Tapa de la cabeza y juego de juntas | ||||
| 10 | 877307 | 24.89 | 30.11 | |
| O-ring (1ap-48) | ||||
| 11 | 877368 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 12 | 885915 | |||
| CONJUNTO DE PISTÓN DE VIDA EXTENDIDA (VIEJO 885915 | ||||
| 12B | 890385 | 25.58 | 30.95 | |
| No hay información disponible, no se puede pedir | ||||
| 13 | 889112 | |||
| No hay información disponible, no se puede pedir | ||||
| 14 | 877312 | |||
| CILINDER O-RING (I.D 63.1) (OUD 877312) | ||||
| 14A | 890443 | 1.00 | 1.21 | |
| Placa del Cilindro | ||||
| 15 | 877318 | 20.49 | 24.79 | |
| Anillo de junta tórica del cilindro 1.d.79.3mm | ||||
| 16 | 877313 | 1.95 | 2.36 | |
| CILINDRO | ||||
| 17 | 889086 | 35.34 | 42.76 | |
| Cilindro O-ring 1.d.69.3mm | ||||
| 18 | 877314 | 1.95 | 2.36 | |
| Anillo de cilindro | ||||
| 19 | 886483 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 20 | 877321 | |||
| Arandela | ||||
| 21 | 877322 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 22 | 889087 | |||
| No hay información disponible, no se puede pedir | ||||
| 23 | 889107 | |||
| Anillo O (diámetro interior 1.8) Desde 7.2016 Para | ||||
| 24 | 883405 | 5.10 | 6.17 | |
| No hay información disponible, no se puede pedir | ||||
| 25 | 889106 | |||
| Ensamblaje del cuerpo | ||||
| 26 | 889085 | 47.58 | 57.57 | |
| Ensamblaje del cuerpo | ||||
| 26C | 889085 | 47.58 | 57.57 | |
| No hay información disponible, no se puede pedir | ||||
| 27 | 877315 | |||
| CILINDER O-RING (I.D 63.9) (OUD 877315) | ||||
| 27A | 890444 | 1.00 | 1.21 | |
| Tope de pistón (b) | ||||
| 28 | 883511 | 14.03 | 16.97 | |
| Junta (a) Cm12y | ||||
| 29 | 877334 | 2.40 | 2.90 | |
| NYLOCK HEX. SOCKET HD. BOLT M6X18 | ||||
| 30 | 888245 | 1.00 | 1.21 | |
| Arandela de resorte M6 (antiguo 949455z, 10 piezas | ||||
| 31 | 949455 | 1.05 | 1.27 | |
| Guardia (a) Para Europa, modelo (s) | ||||
| 32 | 884061 | 3.00 | 3.63 | |
| Nariz (p1) Para tipo con ajuste de profundidad | ||||
| 33 | 889108 | 81.81 | 98.99 | |
| NYLOCK HEX.SOCKET HD.BOLT M8X22 | ||||
| 34 | 883492 | 2.70 | 3.27 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 35 | 949518 | 2.40 | 2.90 | |
| Perno Nylock M8x16 | ||||
| 36 | 883505 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 37 | 888796 | |||
| No hay información disponible, no se puede pedir | ||||
| 37A | 890477 | |||
| Brazo del mango | ||||
| 38 | 884066 | 3.00 | 3.63 | |
| Junta (g) | ||||
| 39 | 877327 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 41 | 889080 | |||
| No hay información disponible, no se puede pedir | ||||
| 42 | 889079 | |||
| Tornillo Hexagonal M5x18 (10 Pcs) | ||||
| 43 | 949658 | 1.80 | 2.18 | |
| Enchufe de aire Npt 3/8 | ||||
| 44 | 887863 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 45 | 889103 | |||
| No hay información disponible, no se puede pedir | ||||
| 46 | 889102 | |||
| No hay información disponible, no se puede pedir | ||||
| 47 | 889099 | |||
| No hay información disponible, no se puede pedir | ||||
| 48 | 884067 | |||
| No hay información disponible, no se puede pedir | ||||
| 49A | 889336 | |||
| REGULADOR | ||||
| 50 | 326799 | 8.40 | 10.16 | |
| AFSTELVEER | ||||
| 51 | 880175 | 1.00 | 1.21 | |
| Bola de acero D3.175 (10 piezas) | ||||
| 52 | 959148 | 1.05 | 1.27 | |
| Palanca de empuje (a) | ||||
| 53 | 888256 | 4.95 | 5.99 | |
| Arandela | ||||
| 54 | 880081 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal M6x12 | ||||
| 55 | 888792 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 57 | 889096 | |||
| Protector de válvula | ||||
| 58A | 889348 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 59 | 887852 | |||
| No hay información disponible, no se puede pedir | ||||
| 60 | 889094 | |||
| No hay información disponible, no se puede pedir | ||||
| 61 | 889093 | |||
| No hay información disponible, no se puede pedir | ||||
| 62 | 889091 | |||
| Pasador de rodillo D2.5 | ||||
| 63 | 887856 | 1.20 | 1.45 | |
| Muelle del émbolo | ||||
| 64 | 886725 | 1.05 | 1.27 | |
| Anillo O (p-4) | ||||
| 65 | 874436 | 1.05 | 1.27 | |
| Émbolo (A) | ||||
| 66 | 884113 | 3.30 | 3.99 | |
| Anillo O (i.d 10.7) | ||||
| 67 | 884112 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 68 | 889088 | |||
| No hay información disponible, no se puede pedir | ||||
| 69 | 889089 | |||
| No hay información disponible, no se puede pedir | ||||
| 70 | 889092 | |||
| No hay información disponible, no se puede pedir | ||||
| 71 | 889095 | |||
| No hay información disponible, no se puede pedir | ||||
| 72 | 889081 | |||
| Empaque de válvula | ||||
| 73 | 888151 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 74 | 875645 | |||
| Bola D7.2 | ||||
| 74A | 890301 | 1.04 | 1.26 | |
| Anillo O (s-12) | ||||
| 75 | 875638 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 76 | 889110 | |||
| Casquillo de válvula de gatillo (antiguo 889097) | ||||
| 77A | 889225 | 5.85 | 7.08 | |
| No hay información disponible, no se puede pedir | ||||
| 78 | 889098 | |||
| No hay información disponible, no se puede pedir | ||||
| 79 | 887840 | |||
| Anillo O (i.d 2.8) | ||||
| 79A | 890032 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 80 | 877393Z | |||
| Rodillo de agujas | ||||
| 81 | 878418 | 1.65 | 2.00 | |
| Resorte de Hoja | ||||
| 82 | 878422 | 7.35 | 8.89 | |
| Tuerca de nylon M4 | ||||
| 83 | 876465 | 1.05 | 1.27 | |
| Arandela de resorte M4 (10 piezas) | ||||
| 84 | 949453 | 1.05 | 1.27 | |
| Tuerca de Nylon M5 | ||||
| 85 | 877371 | 1.05 | 1.27 | |
| VEERRING D5 | ||||
| 86 | 889083 | 1.00 | 1.21 | |
| REVISTA | ||||
| 87A | 884065 | 58.44 | 70.71 | |
| MANGUITO EXCÉNTRICO | ||||
| 88 | 876550 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal M5x45 (10 piezas) | ||||
| 89 | 949824 | 3.90 | 4.72 | |
| Tornillo de cabeza hexagonal M4x15 (10 piezas) | ||||
| 90 | 949650 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 91 | 877396Z | |||
| Casquillo (antiguo 877398z) | ||||
| 92 | 877398 | 2.55 | 3.09 | |
| Resorte del gatillo del mango | ||||
| 93 | 877397 | 3.90 | 4.72 | |
| Tornillo de cabeza hexagonal M6x12 | ||||
| 94 | 888792 | 1.04 | 1.26 | |
| RING | ||||
| 95 | 877402 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 885827 | |||
| Resorte (a) Dh18vb | ||||
| 97 | 884077 | 1.50 | 1.82 | |
| PUSHING LEVER NR83A5 (OLD 889125) | ||||
| 98A | 889357 | 7.98 | 9.66 | |
| GUARDIA | ||||
| 99 | 884075 | 2.70 | 3.27 | |
| Nariz (p2) | ||||
| 100 | 889109 | 66.69 | 80.69 | |
| No hay información disponible, no se puede pedir | ||||
| 101 | 890632 | |||
| No hay información disponible, no se puede pedir | ||||
| 102 | 886282 | |||
| No hay información disponible, no se puede pedir | ||||
| 103 | 890635 | |||
| No hay información disponible, no se puede pedir | ||||
| 104 | 890626 | |||
| No hay información disponible, no se puede pedir | ||||
| 105 | 890634 | |||
| No hay información disponible, no se puede pedir | ||||
| 106 | 890625 | |||
| Anillo M4 (10 piezas) | ||||
| 107 | 949423 | 1.05 | 1.27 | |
| Arandela M5 (antiguo 949431z, 10 piezas) | ||||
| 108 | 949431 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 109 | 890638 | |||
| No hay información disponible, no se puede pedir | ||||
| 110 | 890631 | |||
| No hay información disponible, no se puede pedir | ||||
| 111 | 890630 | |||
| Pasador de rodillo D2x8 (10 piezas) | ||||
| 112 | 949859 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 113 | 890628 | |||
| No hay información disponible, no se puede pedir | ||||
| 114 | 890629 | |||
| Perno de cabeza hexagonal M6x12 | ||||
| 115 | 984443 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 116 | 890633 | |||
| No hay información disponible, no se puede pedir | ||||
| 117 | 890637 | |||
| No hay información disponible, no se puede pedir | ||||
| 118 | 890627 | |||
| Tapa de bloqueo Hd. Tornillo Allen M6x20 (antiguo | ||||
| 119 | 992803 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 120 | 890636 | |||
| No hay información disponible, no se puede pedir | ||||
| 122 | 890624 | |||
| No hay información disponible, no se puede pedir | ||||
| 501 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 889111 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 889078 | |||
| GANCHO (VIEJO 889078) | ||||
| 503A | 889663 | 9.30 | 11.25 | |
| No hay información disponible, no se puede pedir | ||||
| 504 | 306017 | |||
| Hd. Perno M5x16 (con arandela) | ||||
| 504A | 880219 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 890658 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602 | 888213 | |||
