Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NR90AD'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

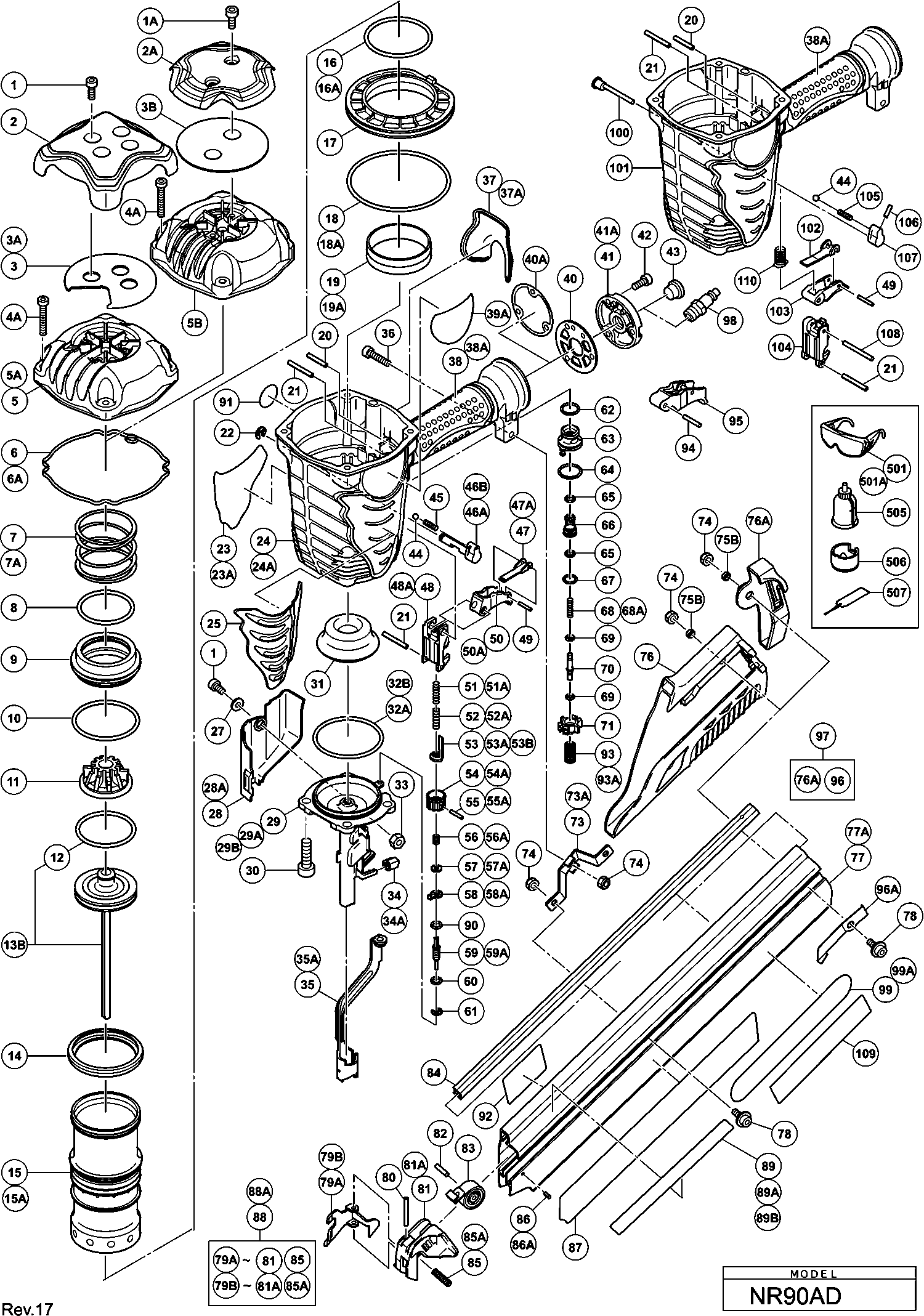

Dibujo técnico de los/las Hikoki NR90AD
Lista de las piezas de repuesto de Hikoki NR90AD
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo Hexagonal Interno M5x14 (10 Piezas) | ||||
| 1 | 949665 | 2.10 | 2.54 | |
| Tornillo de cabeza hexagonal M6x12 | ||||
| 1A | 888792 | 1.04 | 1.26 | |
| Guarda de cabeza | ||||
| 2 | 884952 | 13.50 | 16.34 | |
| Guarda de cabeza | ||||
| 2A | 888790 | 9.90 | 11.98 | |
| HOJA (VIEJO 884986) | ||||
| 3A | 886454 | 2.10 | 2.54 | |
| Hoja | ||||
| 3B | 888794 | 1.20 | 1.45 | |
| Tornillo hexagonal M6x30 | ||||
| 4 | 878877 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal M6x30 | ||||
| 4A | 888793 | 1.04 | 1.26 | |
| Tapa de escape | ||||
| 5 | 884951 | 32.18 | 38.93 | |
| Tapa de escape | ||||
| 5A | 886261 | 41.80 | 50.58 | |
| Cubierta de escape (oro) | ||||
| 5B | 888789 | 14.44 | 17.47 | |
| Junta (a) Cm12y | ||||
| 6 | 884953 | 4.80 | 5.81 | |
| Junta (a) Cm12y | ||||
| 6A | 886455 | 2.10 | 2.54 | |
| Resorte de válvula de cabeza | ||||
| 7 | 884949 | 4.80 | 5.81 | |
| Resorte de válvula de cabeza | ||||
| 7A | 886456 | 3.15 | 3.81 | |
| O-ring (d.i. 49.4) | ||||
| 8 | 884947 | 1.65 | 2.00 | |
| Válvula de Cabeza | ||||
| 9 | 884946 | 18.15 | 21.96 | |
| O-ring (d.i. 59.4) | ||||
| 10 | 884948 | 1.65 | 2.00 | |
| Goma de Escape | ||||
| 11 | 884950 | 13.50 | 16.34 | |
| O-ring de pistón | ||||
| 12 | 884958 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 13A | 885917 | |||
| Ensamblaje de pistón | ||||
| 13B | 888767 | 94.33 | 114.13 | |
| Válvula de goma | ||||
| 14 | 884945 | 10.95 | 13.25 | |
| No hay información disponible, no se puede pedir | ||||
| 15 | 884941 | |||
| CILINDRO | ||||
| 15A | 886457 | 36.16 | 43.76 | |
| Anillo-O (i.d. 59.6) | ||||
| 16 | 884942 | 1.65 | 2.00 | |
| Anillo-O (i.d. 59.6) | ||||
| 16A | 886480 | 1.65 | 2.00 | |
| Placa del Cilindro | ||||
| 17 | 884944 | 3.30 | 3.99 | |
| O-ring (d.i. 94.6) | ||||
| 18 | 884943 | 3.30 | 3.99 | |
| O-ring (d.i. 94.6) | ||||
| 18A | 886481 | 3.30 | 3.99 | |
| Anillo de cilindro | ||||
| 19 | 877317 | 1.65 | 2.00 | |
| Anillo de cilindro | ||||
| 19A | 886483 | 1.65 | 2.00 | |
| Pasador de rueda D3x25 (10 piezas) | ||||
| 20 | 949539 | 2.25 | 2.72 | |
| Clavija rodante D3x32 | ||||
| 21 | 884975 | 1.65 | 2.00 | |
| Anillo de retención D6 | ||||
| 22 | 955479 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 23 | 888772 | |||
| No hay información disponible, no se puede pedir | ||||
| 23A | 888749 | |||
| MARCO | ||||
| 24 | 884940 | 81.68 | 98.83 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 24A | 886259 | 93.09 | 112.64 | |
| Placa de Protección | ||||
| 25 | 884956 | 7.05 | 8.53 | |
| Ya no disponible, sin reemplazo | ||||
| 27 | 876205 | |||
| Cubierta de Palanca de Empuje (a) | ||||
| 28 | 884976 | 1.65 | 2.00 | |
| Cubierta de Palanca de Empuje (a) | ||||
| 28A | 886874 | 1.05 | 1.27 | |
| NARIZ | ||||
| 29 | 884961 | 128.29 | 155.23 | |
| NARIZ | ||||
| 29A | 886863 | 83.60 | 101.16 | |
| NARIZ | ||||
| 29B | 887663 | 83.60 | 101.16 | |
| Tornillo de cabeza hexagonal M8x30 desde 6.1981 | ||||
| 30 | 306437 | 1.35 | 1.63 | |
| Tope de pistón | ||||
| 31 | 884959 | 17.05 | 20.63 | |
| O-ring (i.d.60) | ||||
| 32A | 884989 | 1.35 | 1.63 | |
| O-ring (i.d.60) | ||||
| 32B | 886482 | 1.65 | 2.00 | |
| Tuerca de Nylon M5 | ||||
| 33 | 877371 | 1.05 | 1.27 | |
| Goma de nariz | ||||
| 34 | 884985 | 1.65 | 2.00 | |
| Goma de nariz | ||||
| 34A | 886458 | 1.20 | 1.45 | |
| Palanca de empuje (a) | ||||
| 35 | 884970 | 17.60 | 21.30 | |
| Palanca Empujadora (a) Ass'y | ||||
| 35A | 886865 | 12.45 | 15.06 | |
| Tornillo Hd. M6x22 (10 Piezas) | ||||
| 36 | 949670 | 3.00 | 3.63 | |
| Goma de agarre | ||||
| 37 | 884987 | 4.80 | 5.81 | |
| Caucho de agarre (b) | ||||
| 37A | 886260 | 2.10 | 2.54 | |
| Etiqueta de la marca | ||||
| 39A | 888713 | 1.04 | 1.26 | |
| Empaquetadura (B) | ||||
| 40 | 883678 | 3.30 | 3.99 | |
| Plancha de sellado (b) Cm 12y | ||||
| 40A | 884342 | 1.05 | 1.27 | |
| TAPA | ||||
| 41 | 884954 | 6.45 | 7.80 | |
| TAPA | ||||
| 41A | 881949 | 4.80 | 5.81 | |
| Tornillo cabeza allen M5x16 (10 piezas) | ||||
| 42 | 949821 | 2.55 | 3.09 | |
| TAPA DE POLVO | ||||
| 43 | 872035 | 1.04 | 1.26 | |
| Bola de Acero D3.97 (10 unidades) | ||||
| 44 | 959155 | 1.04 | 1.26 | |
| Muelle | ||||
| 45 | 982454 | 1.04 | 1.26 | |
| Botón de cambio (c) verde | ||||
| 46A | 885658 | 10.80 | 13.07 | |
| Perilla cambia (c) | ||||
| 46B | 886265 | 2.10 | 2.54 | |
| Brazo del gatillo | ||||
| 47 | 884988 | 3.30 | 3.99 | |
| Gatillo (c) | ||||
| 47A | 885689 | 2.10 | 2.54 | |
| VARILLA | ||||
| 48 | 884995 | 4.35 | 5.26 | |
| Guía de Palanca de Empuje | ||||
| 48 | 884969 | 3.30 | 3.99 | |
| Guía de Palanca de Empuje | ||||
| 48A | 886864 | 2.10 | 2.54 | |
| Pasador de rodillo D2.5x16 | ||||
| 49 | 881951 | 1.80 | 2.18 | |
| Interruptor | ||||
| 50 | 884967 | 6.45 | 7.80 | |
| Interruptor | ||||
| 50A | 885657 | 10.35 | 12.52 | |
| MUELLE DE LA PALANCA DE EMPUJE (B) | ||||
| 51 | 883302 | 1.65 | 2.00 | |
| Muelle de la palanca de empuje (d) | ||||
| 51A | 886879 | 5.55 | 6.72 | |
| MUELLE DE LA PALANCA DE EMPUJE (B) | ||||
| 51A | 886861 | 1.05 | 1.27 | |
| Muelle de palanca de empuje (a) | ||||
| 52 | 883305 | 1.50 | 1.82 | |
| Muelle de la palanca de empuje (c) | ||||
| 52A | 886878 | 5.10 | 6.17 | |
| Muelle de palanca de empuje (a) | ||||
| 52A | 886860 | 1.05 | 1.27 | |
| PALANCA DE EMPUJE (C) | ||||
| 53 | 884972 | 5.25 | 6.35 | |
| PALANCA DE EMPUJE (C) | ||||
| 53A | 886867 | 3.15 | 3.81 | |
| Palanca de empuje (d) | ||||
| 53B | 887664 | 4.20 | 5.08 | |
| REGULADOR | ||||
| 54 | 884974 | 1.65 | 2.00 | |
| REGULADOR | ||||
| 54A | 886872 | 1.20 | 1.45 | |
| Pasador rodante D2x16 | ||||
| 55 | 880093 | 1.04 | 1.26 | |
| Pasador enrollado D2x16 | ||||
| 55A | 886873 | 1.20 | 1.45 | |
| Muelle ajustador | ||||
| 56 | 882890 | 1.65 | 2.00 | |
| Muelle ajustador | ||||
| 56A | 886870 | 1.20 | 1.45 | |
| Placa ajustable | ||||
| 57 | 884973 | 1.65 | 2.00 | |
| Placa ajustadora (c) | ||||
| 57A | 886869 | 1.20 | 1.45 | |
| Placa ajustable | ||||
| 58 | 882886 | 3.30 | 3.99 | |
| Placa ajustadora (a) | ||||
| 58A | 886868 | 2.10 | 2.54 | |
| PALANCA DE EMPUJE (B) | ||||
| 59 | 884971 | 6.45 | 7.80 | |
| PALANCA DE EMPUJE (B) | ||||
| 59A | 886866 | 4.20 | 5.08 | |
| Anillo-O (s-5) | ||||
| 60 | 872822 | 3.00 | 3.63 | |
| ANILLO TOPE | ||||
| 61 | 872971 | 1.05 | 1.27 | |
| ANILLO O DEL PISTÓN DE ALIMENTACIÓN (I.D.14) | ||||
| 62 | 877763 | 1.05 | 1.27 | |
| Casquillo de la válvula (b) | ||||
| 63 | 884963 | 1.65 | 2.00 | |
| Anillo O (P-18) | ||||
| 64 | 873570 | 1.35 | 1.63 | |
| Anillo O | ||||
| 65 | 676531 | 1.04 | 1.26 | |
| Pistón de la válvula | ||||
| 66 | 884964 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 67 | 872654 | |||
| Muelle del émbolo | ||||
| 68 | 884966 | 1.65 | 2.00 | |
| Muelle del émbolo | ||||
| 68A | 887178 | 1.20 | 1.45 | |
| Anillo-O (I.D.1.8) | ||||
| 69 | 878888 | 1.05 | 1.27 | |
| BARRA TOMMY | ||||
| 70 | 884965 | 4.80 | 5.81 | |
| Buje de válvula (a) | ||||
| 71 | 884962 | 1.65 | 2.00 | |
| Brazo del mango | ||||
| 73 | 884984 | 6.45 | 7.80 | |
| Brazo del mango | ||||
| 73A | 886877 | 4.20 | 5.08 | |
| Tuerca de nylon M6 | ||||
| 74 | 963837 | 1.05 | 1.27 | |
| MANGUITO EXCÉNTRICO | ||||
| 75 | 883499 | 1.50 | 1.82 | |
| MANGUITO EXCÉNTRICO | ||||
| 75A | 886273 | 1.05 | 1.27 | |
| MANGUITO EXCÉNTRICO | ||||
| 75B | 883499 | 1.50 | 1.82 | |
| PORTADA DE REVISTA | ||||
| 76 | 884979 | 9.75 | 11.80 | |
| No hay información disponible, no se puede pedir | ||||
| 76A | 887493 | |||
| No hay información disponible, no se puede pedir | ||||
| 77 | 884977 | |||
| REVISTA SA | ||||
| 77A | 886858 | 51.29 | 62.06 | |
| Perno de cabeza hexagonal M6x12 | ||||
| 78 | 984443 | 1.04 | 1.26 | |
| Alimentación de clavos | ||||
| 79A | 884981 | 6.45 | 7.80 | |
| Alimentador de uñas (a) Ass'y | ||||
| 79B | 886875 | 4.20 | 5.08 | |
| No hay información disponible, no se puede pedir | ||||
| 80 | 949682 | |||
| Alimentación de clavos (b) | ||||
| 81 | 884982 | 4.80 | 5.81 | |
| ALIMENTADOR DE CLAVOS (B) | ||||
| 81A | 886876 | 3.15 | 3.81 | |
| Aguja D4x20 rodante | ||||
| 82 | 943364 | 1.05 | 1.27 | |
| Resorte de Hoja | ||||
| 83 | 883503 | 9.00 | 10.89 | |
| Riel de clavos | ||||
| 84 | 884978 | 10.95 | 13.25 | |
| Resorte para mecanismo de alimentación | ||||
| 85 | 884983 | 1.80 | 2.18 | |
| Resorte para mecanismo de alimentación | ||||
| 85A | 886278 | 1.05 | 1.27 | |
| PIN DE ROLLO D3x8 (10 Piezas) | ||||
| 86 | 949749 | 1.95 | 2.36 | |
| Pasador rodante D3x8 | ||||
| 86A | 887619 | 1.20 | 1.45 | |
| Etiqueta | ||||
| 87 | 884955 | 3.30 | 3.99 | |
| Alimentación de clavos | ||||
| 88 | 884980 | 14.70 | 17.79 | |
| ALIMENTADOR DE CLAVOS (B) | ||||
| 88A | 887490 | 10.65 | 12.89 | |
| Etiqueta (c) | ||||
| 89A | 887489 | 1.20 | 1.45 | |
| Etiqueta (c) | ||||
| 89B | 887665 | 1.20 | 1.45 | |
| O-RING (S-4) | ||||
| 90 | 981317 | 1.05 | 1.27 | |
| Etiqueta de advertencia (a) | ||||
| 91 | 883513 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 92 | 878183 | |||
| Muelle | ||||
| 93 | 884994 | 4.80 | 5.81 | |
| Resorte del Brazo del Gatillo | ||||
| 93A | 887682 | 2.10 | 2.54 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 94 | 949518 | 2.40 | 2.90 | |
| Interruptor | ||||
| 95 | 884993 | 12.90 | 15.61 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 886280 | |||
| Detenedor de uñas | ||||
| 96A | 888802 | 1.35 | 1.63 | |
| Cubierta del cargador Ass'y | ||||
| 97 | 887488 | 7.95 | 9.62 | |
| No hay información disponible, no se puede pedir | ||||
| 100 | 887668 | |||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 101 | 887669 | 58.99 | 71.37 | |
| Gatillo (d) | ||||
| 102 | 887670 | 1.20 | 1.45 | |
| Gatillo (d) | ||||
| 103 | 887671 | 6.60 | 7.99 | |
| Guía de Palanca de Empuje (d) | ||||
| 104 | 887672 | 2.10 | 2.54 | |
| Muelle | ||||
| 105 | 887673 | 1.20 | 1.45 | |
| Pasador rodante D3x10 (10 piezas) | ||||
| 106 | 887458 | 1.20 | 1.45 | |
| Botón de cambio (d) | ||||
| 107 | 887674 | 1.20 | 1.45 | |
| Pasador de rodillo D3x35 | ||||
| 108 | 887675 | 1.20 | 1.45 | |
| Etiqueta (d) | ||||
| 109 | 888783 | 1.04 | 1.26 | |
| Resorte del Brazo del Gatillo | ||||
| 110 | 887682 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 501A | 886572 | |||
| No hay información disponible, no se puede pedir | ||||
| 505 | 877153 | |||
| Tapa de nariz | ||||
| 506 | 886401 | 10.95 | 13.25 | |
| No hay información disponible, no se puede pedir | ||||
| 507 | 888760 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
| Kit de O-ring | ||||
| 603 | 884991 | 16.36 | 19.80 | |
| Junta (a) Cm12y | ||||
| 604 | 884953 | 4.80 | 5.81 | |
| O-ring (d.i. 49.4) | ||||
| 605 | 884947 | 1.65 | 2.00 | |
| O-ring (d.i. 59.4) | ||||
| 606 | 884948 | 1.65 | 2.00 | |
| O-ring de pistón | ||||
| 607 | 884958 | 1.65 | 2.00 | |
| Anillo-O (i.d. 59.6) | ||||
| 608 | 884942 | 1.65 | 2.00 | |
| O-ring (d.i. 94.6) | ||||
| 609 | 884943 | 3.30 | 3.99 | |
| Anillo de cilindro | ||||
| 610 | 877317 | 1.65 | 2.00 | |
| Conjunto de piezas de fuego secuencial Nuevo Aug | ||||
| 612 | 884992 | 26.54 | 32.11 | |
| Interruptor | ||||
| 613 | 884993 | 12.90 | 15.61 | |
| VARILLA | ||||
| 614 | 884995 | 4.35 | 5.26 | |
| Muelle | ||||
| 615 | 884994 | 4.80 | 5.81 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 616 | 949518 | 2.40 | 2.90 | |
| Tapa de nariz | ||||
| 617 | 886401 | 10.95 | 13.25 | |
| Juego de piezas de placa de suspensión | ||||
| 618 | 887892 | 341.41 | 413.11 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 619 | 887894 | 39.74 | 48.08 | |
| Placa de suspensión | ||||
| 620 | 887893 | 167.75 | 202.98 | |
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 621 | 949757 | 3.00 | 3.63 | |
| Kit de mecanismo de actuación secuencial completo | ||||
| 622 | 888781 | 13.75 | 16.64 | |
