Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NR90AE'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

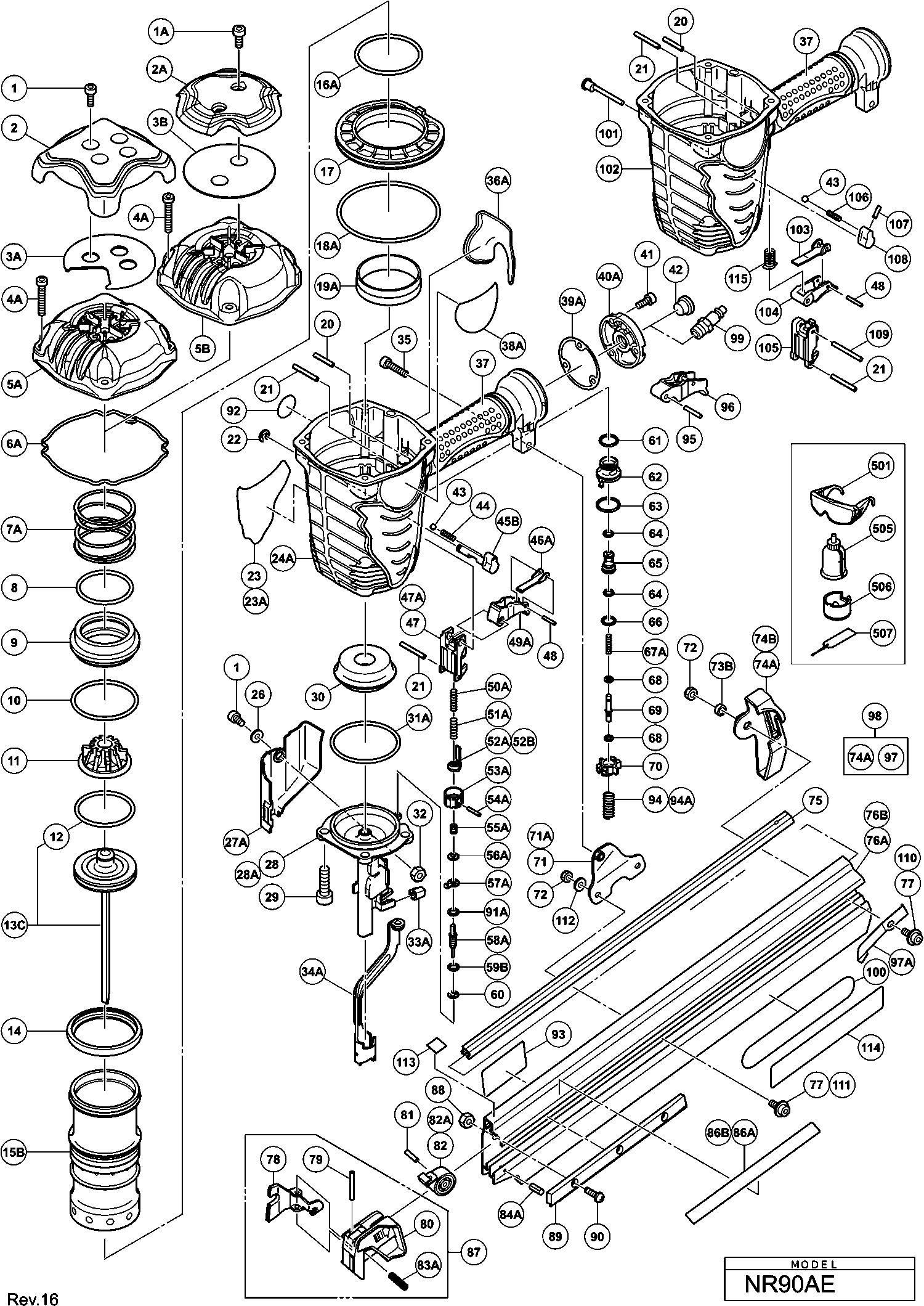

Dibujo técnico de los/las Hikoki NR90AE
Lista de las piezas de repuesto de Hikoki NR90AE
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| VARILLA | ||||
| *47 | 884995 | 4.35 | 5.26 | |
| Tornillo Hexagonal Interno M5x14 (10 Piezas) | ||||
| 1 | 949665 | 2.10 | 2.54 | |
| Tornillo de cabeza hexagonal M6x12 | ||||
| 1A | 888792 | 1.04 | 1.26 | |
| Guarda de cabeza | ||||
| 2 | 884952 | 13.50 | 16.34 | |
| Guarda de cabeza | ||||
| 2A | 888790 | 9.90 | 11.98 | |
| HOJA (VIEJO 884986) | ||||
| 3A | 886454 | 2.10 | 2.54 | |
| Hoja | ||||
| 3B | 888794 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal M6x30 | ||||
| 4A | 888793 | 1.04 | 1.26 | |
| Tapa de escape | ||||
| 5A | 886261 | 41.80 | 50.58 | |
| Cubierta de escape (oro) | ||||
| 5B | 888789 | 14.44 | 17.47 | |
| Junta (a) Cm12y | ||||
| 6A | 886455 | 2.10 | 2.54 | |
| Resorte de válvula de cabeza | ||||
| 7A | 886456 | 3.15 | 3.81 | |
| O-ring (d.i. 49.4) | ||||
| 8 | 884947 | 1.65 | 2.00 | |
| Válvula de Cabeza | ||||
| 9 | 884946 | 18.15 | 21.96 | |
| O-ring (d.i. 59.4) | ||||
| 10 | 884948 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 11 | 884950 | |||
| Goma de Válvula de Escape | ||||
| 11A | 889217 | 4.05 | 4.90 | |
| O-ring de pistón | ||||
| 12 | 884958 | 1.65 | 2.00 | |
| Montaje del pistón (antiguo 897491) | ||||
| 13C | 888403 | 47.58 | 57.57 | |
| Válvula de goma | ||||
| 14 | 884945 | 10.95 | 13.25 | |
| CILINDRO | ||||
| 15B | 886457 | 36.16 | 43.76 | |
| Anillo-O (i.d. 59.6) | ||||
| 16A | 886480 | 1.65 | 2.00 | |
| Placa del Cilindro | ||||
| 17 | 884944 | 3.30 | 3.99 | |
| O-ring (d.i. 94.6) | ||||
| 18A | 886481 | 3.30 | 3.99 | |
| Anillo de cilindro | ||||
| 19A | 886483 | 1.65 | 2.00 | |
| Pasador de rueda D3x25 (10 piezas) | ||||
| 20 | 949539 | 2.25 | 2.72 | |
| Clavija rodante D3x32 | ||||
| 21 | 884975 | 1.65 | 2.00 | |
| Anillo de retención D6 | ||||
| 22 | 955479 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 23 | 888746 | |||
| No hay información disponible, no se puede pedir | ||||
| 23A | 888747 | |||
| No hay información disponible, no se puede pedir | ||||
| 24A | 886259 | |||
| Ya no disponible, sin reemplazo | ||||
| 26 | 876205 | |||
| Arandela (ANTIGUO 876205) | ||||
| 26A | 889024 | 1.04 | 1.26 | |
| Cubierta de Palanca de Empuje (a) | ||||
| 27A | 886874 | 1.05 | 1.27 | |
| NARIZ | ||||
| 28 | 885521 | 125.26 | 151.57 | |
| NARIZ | ||||
| 28A | 887676 | 76.04 | 92.01 | |
| Tornillo de cabeza hexagonal M8x30 desde 6.1981 | ||||
| 29 | 306437 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 30 | 884959 | |||
| SLAGPEN BUMPER ZWART (OUD 884959) | ||||
| 30A | 890445 | 6.84 | 8.28 | |
| O-ring (i.d.60) | ||||
| 31A | 886482 | 1.65 | 2.00 | |
| Tuerca de Nylon M5 | ||||
| 32 | 877371 | 1.05 | 1.27 | |
| Goma de nariz | ||||
| 33A | 886458 | 1.20 | 1.45 | |
| Palanca Empujadora (a) Ass'y | ||||
| 34A | 886865 | 12.45 | 15.06 | |
| Tornillo Hd. M6x22 (10 Piezas) | ||||
| 35 | 949670 | 3.00 | 3.63 | |
| Caucho de agarre (b) | ||||
| 36A | 886260 | 2.10 | 2.54 | |
| Etiqueta de la marca | ||||
| 38A | 888713 | 1.04 | 1.26 | |
| Plancha de sellado (b) Cm 12y | ||||
| 39A | 884342 | 1.05 | 1.27 | |
| TAPA | ||||
| 40A | 881949 | 4.80 | 5.81 | |
| Tornillo cabeza allen M5x16 (10 piezas) | ||||
| 41 | 949821 | 2.55 | 3.09 | |
| TAPA DE POLVO | ||||
| 42 | 872035 | 1.04 | 1.26 | |
| Bola de Acero D3.97 (10 unidades) | ||||
| 43 | 959155 | 1.04 | 1.26 | |
| Muelle | ||||
| 44 | 982454 | 1.04 | 1.26 | |
| Perilla cambia (c) | ||||
| 45B | 886265 | 2.10 | 2.54 | |
| Gatillo (c) | ||||
| 46A | 885689 | 2.10 | 2.54 | |
| VARILLA | ||||
| 47 | 884995 | 4.35 | 5.26 | |
| Guía de Palanca de Empuje | ||||
| 47A | 886864 | 2.10 | 2.54 | |
| Pasador de rodillo D2.5x16 | ||||
| 48 | 881951 | 1.80 | 2.18 | |
| Interruptor | ||||
| 49A | 885657 | 10.35 | 12.52 | |
| Muelle de la palanca de empuje (d) | ||||
| 50A | 886879 | 5.55 | 6.72 | |
| MUELLE DE LA PALANCA DE EMPUJE (B) | ||||
| 50A | 886861 | 1.05 | 1.27 | |
| Muelle de la palanca de empuje (c) | ||||
| 51A | 886878 | 5.10 | 6.17 | |
| Muelle de palanca de empuje (a) | ||||
| 51A | 886860 | 1.05 | 1.27 | |
| PALANCA DE EMPUJE (C) | ||||
| 52A | 886867 | 3.15 | 3.81 | |
| Palanca de empuje (d) | ||||
| 52B | 887664 | 4.20 | 5.08 | |
| REGULADOR | ||||
| 53A | 886872 | 1.20 | 1.45 | |
| Pasador enrollado D2x16 | ||||
| 54A | 886873 | 1.20 | 1.45 | |
| Muelle ajustador | ||||
| 55A | 886870 | 1.20 | 1.45 | |
| Placa ajustadora (c) | ||||
| 56A | 886869 | 1.20 | 1.45 | |
| Placa ajustadora (a) | ||||
| 57A | 886868 | 2.10 | 2.54 | |
| PALANCA DE EMPUJE (B) | ||||
| 58A | 886866 | 4.20 | 5.08 | |
| Anillo-O (s-5) | ||||
| 59B | 872822 | 3.00 | 3.63 | |
| ANILLO TOPE | ||||
| 60 | 872971 | 1.05 | 1.27 | |
| ANILLO O DEL PISTÓN DE ALIMENTACIÓN (I.D.14) | ||||
| 61 | 877763 | 1.05 | 1.27 | |
| Casquillo de la válvula (b) | ||||
| 62 | 884963 | 1.65 | 2.00 | |
| Anillo O (P-18) | ||||
| 63 | 873570 | 1.35 | 1.63 | |
| O-RING (P-7) (OUD 676531) | ||||
| 64 | 889335 | 1.00 | 1.21 | |
| O-RING (P-7) (OUD 676531) | ||||
| 64A | 889335 | 1.00 | 1.21 | |
| Pistón de la válvula | ||||
| 65 | 884964 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 66 | 872654 | |||
| ANILLO O (1AP-10) (ANTIGUO 872654) | ||||
| 66A | 889495 | 1.04 | 1.26 | |
| Muelle del émbolo | ||||
| 67A | 887178 | 1.20 | 1.45 | |
| Anillo-O (I.D.1.8) | ||||
| 68 | 878888 | 1.05 | 1.27 | |
| BARRA TOMMY | ||||
| 69 | 884965 | 4.80 | 5.81 | |
| Buje de válvula (a) | ||||
| 70 | 884962 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 71 | 885522 | |||
| Brazo del mango | ||||
| 71A | 888795 | 1.95 | 2.36 | |
| Tuerca de nylon M6 | ||||
| 72 | 963837 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 72A | 890477 | |||
| MANGUITO EXCÉNTRICO | ||||
| 73B | 883499 | 1.50 | 1.82 | |
| No hay información disponible, no se puede pedir | ||||
| 74A | 887031 | |||
| Cubierta del revista | ||||
| 74B | 888787 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 74C | 889330 | |||
| Riel de clavos | ||||
| 75 | 885524 | 8.25 | 9.98 | |
| Revista (viejo 885525) | ||||
| 76A | 887030 | 57.06 | 69.05 | |
| REVISTA | ||||
| 76B | 888786 | 35.06 | 42.43 | |
| Perno de cabeza hexagonal M6x12 | ||||
| 77 | 984443 | 1.04 | 1.26 | |
| SPIJKERVOEDING | ||||
| 78 | 885526 | 21.72 | 26.28 | |
| Pasador de rueda D4x36 (10 piezas) | ||||
| 79 | 949547 | 3.90 | 4.72 | |
| Alimentación de clavos | ||||
| 80 | 885527 | 5.25 | 6.35 | |
| Aguja D4x20 rodante | ||||
| 81 | 943364 | 1.05 | 1.27 | |
| Muelle de cinta (a) | ||||
| 82A | 888801 | 6.60 | 7.99 | |
| Resorte para mecanismo de alimentación | ||||
| 83A | 886278 | 1.05 | 1.27 | |
| Pasador rodante D3x8 | ||||
| 84A | 887619 | 1.20 | 1.45 | |
| Etiqueta (c) | ||||
| 86A | 887489 | 1.20 | 1.45 | |
| Etiqueta (c) | ||||
| 86B | 887665 | 1.20 | 1.45 | |
| Alimentación de clavos | ||||
| 87 | 885530 | 44.00 | 53.24 | |
| Tuerca de nylon M4 | ||||
| 88 | 876465 | 1.05 | 1.27 | |
| MAGAZIJN PLAAT | ||||
| 89 | 885717 | 2.94 | 3.56 | |
| Tornillo de la máquina M4x12 | ||||
| 90 | 951039 | 1.05 | 1.27 | |
| O-RING (S-4) | ||||
| 91A | 981317 | 1.05 | 1.27 | |
| Etiqueta de advertencia (a) | ||||
| 92 | 883513 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 93 | 878183 | |||
| Muelle | ||||
| 94 | 884994 | 4.80 | 5.81 | |
| Resorte del Brazo del Gatillo | ||||
| 94A | 887682 | 2.10 | 2.54 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 95 | 949518 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 884993 | |||
| Detenedor de uñas | ||||
| 97A | 888802 | 1.35 | 1.63 | |
| Cubierta del cargador Ass'y | ||||
| 98 | 887492 | 7.95 | 9.62 | |
| No hay información disponible, no se puede pedir | ||||
| 101 | 887668 | |||
| Barra de cambio | ||||
| 101A | 888798 | 1.95 | 2.36 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 102 | 887669 | 58.99 | 71.37 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 102A | 887669 | 58.99 | 71.37 | |
| Gatillo (d) | ||||
| 103 | 887670 | 1.20 | 1.45 | |
| Gatillo (d) | ||||
| 104 | 887671 | 6.60 | 7.99 | |
| Guía de Palanca de Empuje (d) | ||||
| 105 | 887672 | 2.10 | 2.54 | |
| Muelle | ||||
| 106 | 887673 | 1.20 | 1.45 | |
| Pasador rodante D3x10 (10 piezas) | ||||
| 107 | 887458 | 1.20 | 1.45 | |
| Botón de cambio (d) | ||||
| 108 | 887674 | 1.20 | 1.45 | |
| Pasador de rodillo D3x35 | ||||
| 109 | 887675 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal M6x16 | ||||
| 110 | 888797 | 1.04 | 1.26 | |
| Perno de Cabeza Hexagonal (con brida) M6x16 | ||||
| 111 | 888803 | 1.04 | 1.26 | |
| RING | ||||
| 112 | 877402 | 2.10 | 2.54 | |
| Plato (a) | ||||
| 113 | 888800 | 1.04 | 1.26 | |
| Etiqueta (d) | ||||
| 114 | 888784 | 1.04 | 1.26 | |
| Resorte del Brazo del Gatillo | ||||
| 115 | 887682 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 505 | 877153 | |||
| Tapa de nariz | ||||
| 506 | 886401 | 10.95 | 13.25 | |
| No hay información disponible, no se puede pedir | ||||
| 507 | 888760 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
| Conjunto de piezas de fuego secuencial Nuevo Aug | ||||
| 603 | 884992 | 26.54 | 32.11 | |
| No hay información disponible, no se puede pedir | ||||
| 604 | 884993 | |||
| VARILLA | ||||
| 605 | 884995 | 4.35 | 5.26 | |
| Muelle | ||||
| 606 | 884994 | 4.80 | 5.81 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 607 | 949518 | 2.40 | 2.90 | |
| Tapa de nariz | ||||
| 608 | 886401 | 10.95 | 13.25 | |
| Kit de O-ring | ||||
| 609 | 884991 | 16.36 | 19.80 | |
| Junta (a) Cm12y | ||||
| 610 | 884953 | 4.80 | 5.81 | |
| O-ring (d.i. 49.4) | ||||
| 611 | 884947 | 1.65 | 2.00 | |
| O-ring (d.i. 59.4) | ||||
| 612 | 884948 | 1.65 | 2.00 | |
| O-ring de pistón | ||||
| 613 | 884958 | 1.65 | 2.00 | |
| Anillo-O (i.d. 59.6) | ||||
| 614 | 884942 | 1.65 | 2.00 | |
| O-ring (d.i. 94.6) | ||||
| 615 | 884943 | 3.30 | 3.99 | |
| Anillo de cilindro | ||||
| 616 | 877317 | 1.65 | 2.00 | |
| Anillo de cilindro | ||||
| 616A | 886483 | 1.65 | 2.00 | |
| Juego de piezas de placa de suspensión | ||||
| 618 | 887892 | 341.41 | 413.11 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 619 | 887894 | 39.74 | 48.08 | |
| Placa de suspensión | ||||
| 620 | 887893 | 167.75 | 202.98 | |
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 621 | 949757 | 3.00 | 3.63 | |
