Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NR90AF'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

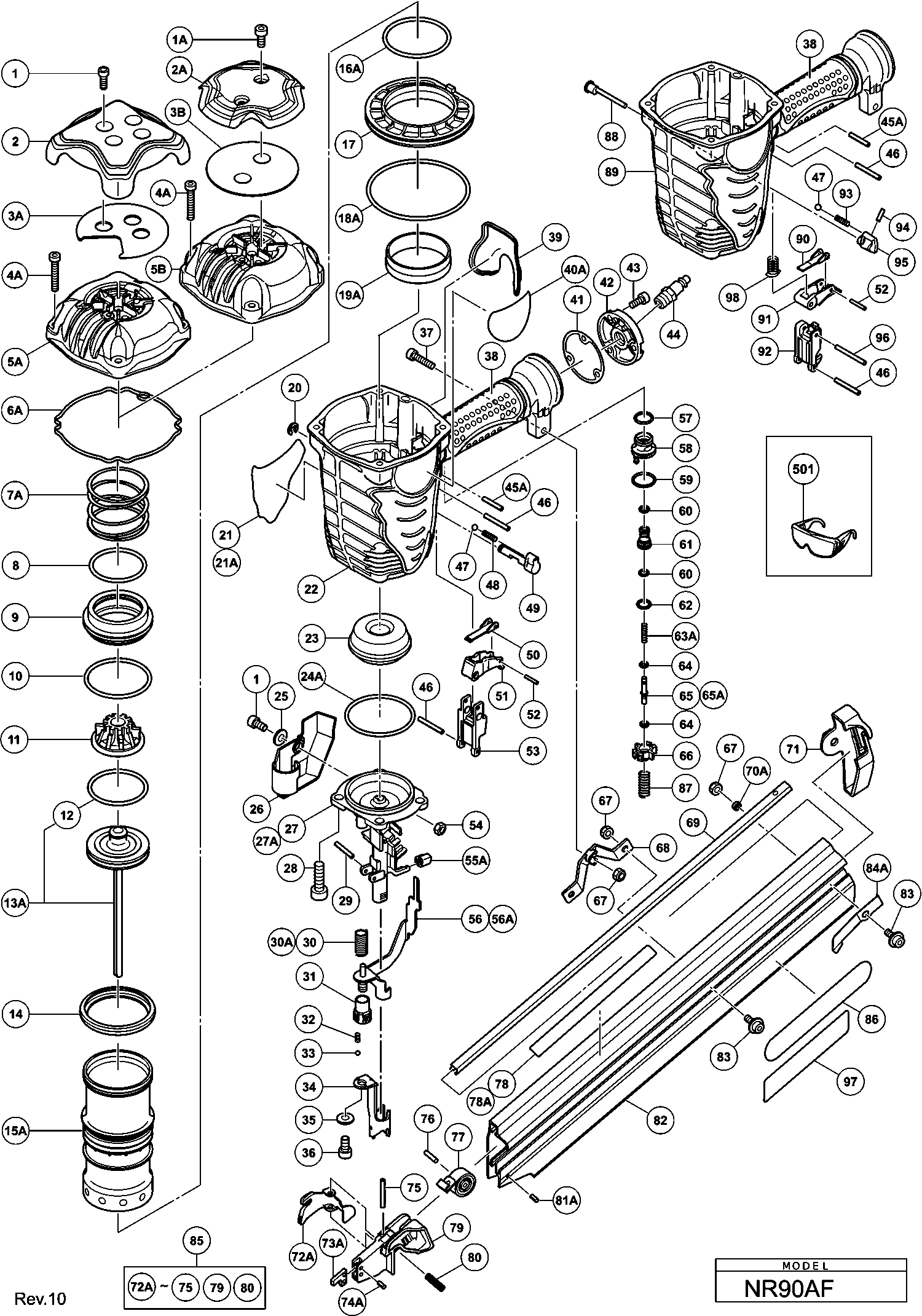

Dibujo técnico de los/las Hikoki NR90AF
Lista de las piezas de repuesto de Hikoki NR90AF
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo Hexagonal Interno M5x14 (10 Piezas) | ||||
| 1 | 949665 | 2.10 | 2.54 | |
| Tornillo de cabeza hexagonal M6x12 | ||||
| 1A | 888792 | 1.04 | 1.26 | |
| Guarda de cabeza | ||||
| 2 | 884952 | 13.50 | 16.34 | |
| Guarda de cabeza | ||||
| 2A | 888790 | 9.90 | 11.98 | |
| HOJA (VIEJO 884986) | ||||
| 3A | 886454 | 2.10 | 2.54 | |
| Hoja | ||||
| 3B | 888794 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal M6x30 | ||||
| 4A | 888793 | 1.04 | 1.26 | |
| Tapa de escape | ||||
| 5 | 886261 | 41.80 | 50.58 | |
| Cubierta de escape (oro) | ||||
| 5A | 888789 | 14.44 | 17.47 | |
| Junta (a) Cm12y | ||||
| 6A | 886455 | 2.10 | 2.54 | |
| Resorte de válvula de cabeza | ||||
| 7A | 886456 | 3.15 | 3.81 | |
| O-ring (d.i. 49.4) | ||||
| 8 | 884947 | 1.65 | 2.00 | |
| Válvula de Cabeza | ||||
| 9 | 884946 | 18.15 | 21.96 | |
| O-ring (d.i. 59.4) | ||||
| 10 | 884948 | 1.65 | 2.00 | |
| Goma de Escape | ||||
| 11 | 884950 | 13.50 | 16.34 | |
| O-ring de pistón | ||||
| 12 | 884958 | 1.65 | 2.00 | |
| Ensamblaje de pistón | ||||
| 13A | 888768 | 94.33 | 114.13 | |
| Válvula de goma | ||||
| 14 | 884945 | 10.95 | 13.25 | |
| CILINDRO | ||||
| 15A | 886457 | 36.16 | 43.76 | |
| Anillo-O (i.d. 59.6) | ||||
| 16A | 886480 | 1.65 | 2.00 | |
| Placa del Cilindro | ||||
| 17 | 884944 | 3.30 | 3.99 | |
| O-ring (d.i. 94.6) | ||||
| 18A | 886481 | 3.30 | 3.99 | |
| Anillo de cilindro | ||||
| 19A | 886483 | 1.65 | 2.00 | |
| Anillo de retención D6 | ||||
| 20 | 955479 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 21 | 888750 | |||
| No hay información disponible, no se puede pedir | ||||
| 21A | 888751 | |||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 22 | 886259 | 93.09 | 112.64 | |
| Tope de pistón | ||||
| 23 | 884959 | 17.05 | 20.63 | |
| O-ring (i.d.60) | ||||
| 24A | 886482 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 25 | 876205 | |||
| No hay información disponible, no se puede pedir | ||||
| 26 | 886269 | |||
| No hay información disponible, no se puede pedir | ||||
| 27 | 886264 | |||
| No hay información disponible, no se puede pedir | ||||
| 27A | 887757 | |||
| Tornillo de cabeza hexagonal M8x30 desde 6.1981 | ||||
| 28 | 306437 | 1.35 | 1.63 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 29 | 949518 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 30 | 886263 | |||
| No hay información disponible, no se puede pedir | ||||
| 30A | 887899 | |||
| REGULADOR | ||||
| 31 | 326799 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 32 | 886281 | |||
| Bola de acero D3.175 (10 piezas) | ||||
| 33 | 959148 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 34 | 886267 | |||
| No hay información disponible, no se puede pedir | ||||
| 35 | 886282 | |||
| Tornillo Allen M6x12 (antiguo 949657z,10s) | ||||
| 36 | 949657 | 3.00 | 3.63 | |
| Tornillo Hd. M6x22 (10 Piezas) | ||||
| 37 | 949670 | 3.00 | 3.63 | |
| Etiqueta de la marca | ||||
| 40A | 888713 | 1.04 | 1.26 | |
| Plancha de sellado (b) Cm 12y | ||||
| 41 | 884342 | 1.05 | 1.27 | |
| TAPA | ||||
| 42 | 881949 | 4.80 | 5.81 | |
| Tornillo cabeza allen M5x16 (10 piezas) | ||||
| 43 | 949821 | 2.55 | 3.09 | |
| Pasador enrollable D3x25 | ||||
| 45A | 887621 | 1.20 | 1.45 | |
| Clavija rodante D3x32 | ||||
| 46 | 884975 | 1.65 | 2.00 | |
| Bola de Acero D3.97 (10 unidades) | ||||
| 47 | 959155 | 1.04 | 1.26 | |
| Muelle | ||||
| 48 | 982454 | 1.04 | 1.26 | |
| Perilla cambia (c) | ||||
| 49 | 886265 | 2.10 | 2.54 | |
| Gatillo (c) | ||||
| 50 | 885689 | 2.10 | 2.54 | |
| Interruptor | ||||
| 51 | 885657 | 10.35 | 12.52 | |
| Pasador de rodillo D2.5x16 | ||||
| 52 | 881951 | 1.80 | 2.18 | |
| No hay información disponible, no se puede pedir | ||||
| 53 | 886266 | |||
| Tuerca de Nylon M5 | ||||
| 54 | 877371 | 1.05 | 1.27 | |
| Goma de nariz | ||||
| 55A | 886458 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 56 | 886268 | |||
| No hay información disponible, no se puede pedir | ||||
| 56A | 887690 | |||
| ANILLO O DEL PISTÓN DE ALIMENTACIÓN (I.D.14) | ||||
| 57 | 877763 | 1.05 | 1.27 | |
| Casquillo de la válvula (b) | ||||
| 58 | 884963 | 1.65 | 2.00 | |
| Anillo O (P-18) | ||||
| 59 | 873570 | 1.35 | 1.63 | |
| Anillo O | ||||
| 60 | 676531 | 1.04 | 1.26 | |
| Pistón de la válvula | ||||
| 61 | 884964 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 62 | 872654 | |||
| Muelle del émbolo | ||||
| 63A | 887178 | 1.20 | 1.45 | |
| Anillo-O (I.D.1.8) | ||||
| 64 | 878888 | 1.05 | 1.27 | |
| BARRA TOMMY | ||||
| 65 | 884965 | 4.80 | 5.81 | |
| No hay información disponible, no se puede pedir | ||||
| 65A | 887900 | |||
| Buje de válvula (a) | ||||
| 66 | 884962 | 1.65 | 2.00 | |
| Tuerca de nylon M6 | ||||
| 67 | 963837 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 68 | 886279 | |||
| No hay información disponible, no se puede pedir | ||||
| 69 | 886271 | |||
| MANGUITO EXCÉNTRICO | ||||
| 70A | 883499 | 1.50 | 1.82 | |
| No hay información disponible, no se puede pedir | ||||
| 71 | 886272 | |||
| No hay información disponible, no se puede pedir | ||||
| 72A | 886460 | |||
| No hay información disponible, no se puede pedir | ||||
| 73A | 886459 | |||
| Pasador rodante D3x10 (10 piezas) | ||||
| 74A | 887458 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 75 | 949682 | |||
| Aguja D4x20 rodante | ||||
| 76 | 943364 | 1.05 | 1.27 | |
| Resorte de Hoja | ||||
| 77 | 883503 | 9.00 | 10.89 | |
| Etiqueta (c) | ||||
| 78 | 887489 | 1.20 | 1.45 | |
| Etiqueta (c) | ||||
| 78A | 887665 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 79 | 886276 | |||
| Resorte para mecanismo de alimentación | ||||
| 80 | 886278 | 1.05 | 1.27 | |
| Pasador rodante D3x8 | ||||
| 81A | 887619 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 82 | 886270 | |||
| Perno de cabeza hexagonal M6x12 | ||||
| 83 | 984443 | 1.04 | 1.26 | |
| Detenedor de uñas | ||||
| 84A | 888802 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 85 | 886274 | |||
| Resorte del Brazo del Gatillo | ||||
| 87 | 887682 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 88 | 887668 | |||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 89 | 887669 | 58.99 | 71.37 | |
| Gatillo (d) | ||||
| 90 | 887755 | 2.10 | 2.54 | |
| Gatillo (d) | ||||
| 91 | 887756 | 4.20 | 5.08 | |
| No hay información disponible, no se puede pedir | ||||
| 92 | 887691 | |||
| Muelle | ||||
| 93 | 887673 | 1.20 | 1.45 | |
| Pasador rodante D3x10 (10 piezas) | ||||
| 94 | 887458 | 1.20 | 1.45 | |
| Botón de cambio (d) | ||||
| 95 | 887674 | 1.20 | 1.45 | |
| Pasador de rodillo D3x35 | ||||
| 96 | 887675 | 1.20 | 1.45 | |
| Etiqueta (d) | ||||
| 97 | 888791 | 1.04 | 1.26 | |
| Resorte del Brazo del Gatillo | ||||
| 98 | 887682 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 875769 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 877153 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 874042 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 876212 | |||
| Grasa (attolub No.2) 500g | ||||
| 606 | 317918 | 32.18 | 38.93 | |
| Kit de O-ring | ||||
| 607 | 884991 | 16.36 | 19.80 | |
| Junta (a) Cm12y | ||||
| 608 | 884953 | 4.80 | 5.81 | |
| O-ring (d.i. 49.4) | ||||
| 609 | 884947 | 1.65 | 2.00 | |
| O-ring (d.i. 59.4) | ||||
| 610 | 884948 | 1.65 | 2.00 | |
| O-ring de pistón | ||||
| 611 | 884958 | 1.65 | 2.00 | |
| Anillo-O (i.d. 59.6) | ||||
| 612 | 884942 | 1.65 | 2.00 | |
| Anillo de cilindro | ||||
| 613 | 877317 | 1.65 | 2.00 | |
| O-ring (d.i. 94.6) | ||||
| 614 | 884943 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 616 | 886283 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 886357 | |||
| Muelle | ||||
| 618 | 884994 | 4.80 | 5.81 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 619 | 949518 | 2.40 | 2.90 | |
| Tapa de nariz | ||||
| 620 | 886401 | 10.95 | 13.25 | |
| Kit de mecanismo de actuación secuencial completo | ||||
| 621 | 888781 | 13.75 | 16.64 | |
