Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV100H'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

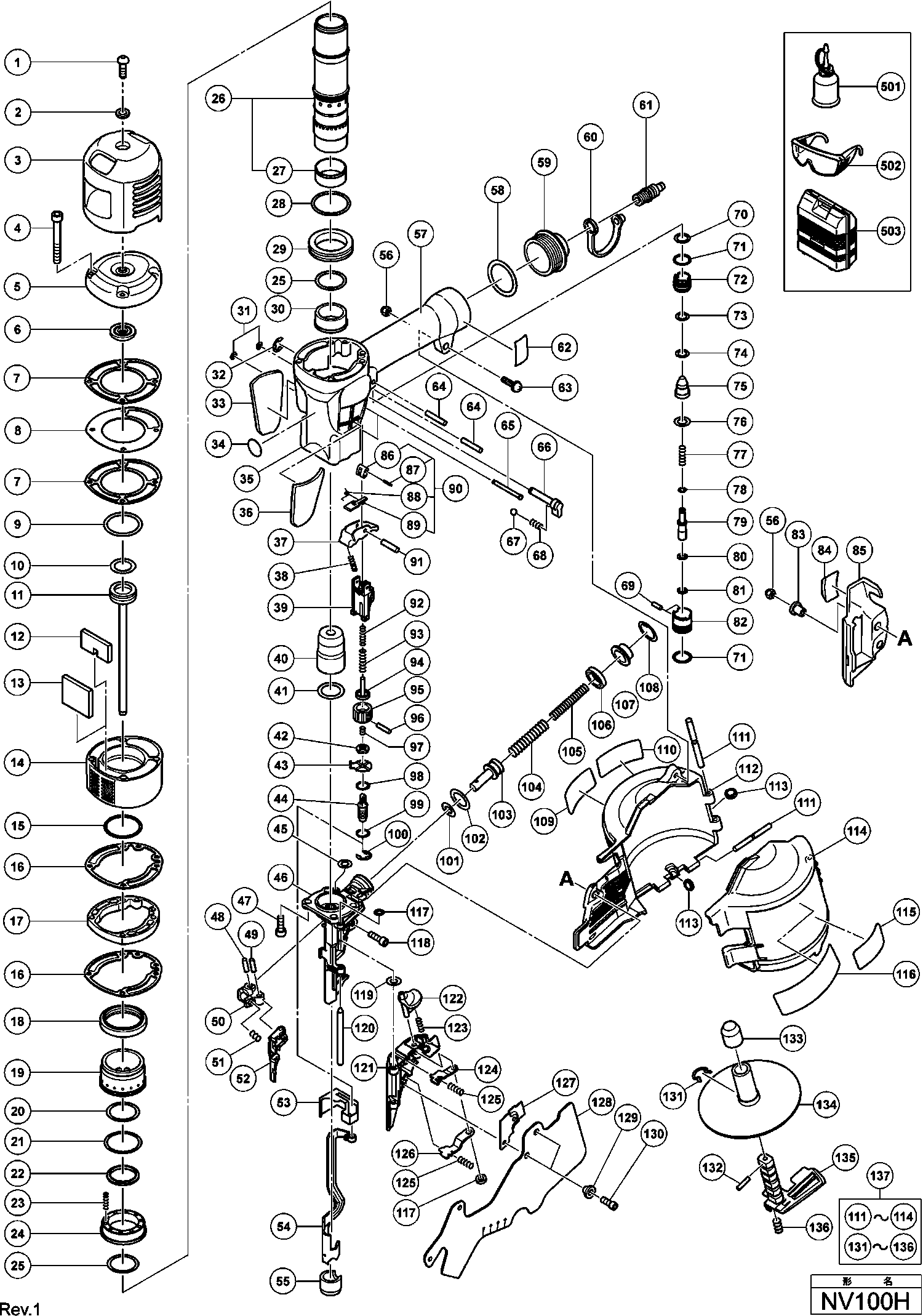

Dibujo técnico de los/las Hikoki NV100H
Lista de las piezas de repuesto de Hikoki NV100H
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de cabeza hexagonal (con botón) M5x10 | ||||
| 1 | 880324 | 4.05 | 4.90 | |
| Ya no disponible, sin reemplazo | ||||
| 2 | 876205 | |||
| Guardia de cabeza (a) | ||||
| 3 | 885190 | 22.69 | 27.45 | |
| Tornillo de cabeza hexagonal M5x80 | ||||
| 4 | 885189 | 14.44 | 17.47 | |
| Cubierta superior (oro) | ||||
| 5 | 886632 | 67.10 | 81.19 | |
| Amortiguador de Cabeza | ||||
| 6 | 883423 | 7.05 | 8.53 | |
| Plancha de sellado (b) Cm 12y | ||||
| 7 | 883130 | 10.05 | 12.16 | |
| Placa | ||||
| 8 | 883132 | 5.10 | 6.17 | |
| Anillo O (diámetro interior 45.5) | ||||
| 9 | 883401 | 21.18 | 25.62 | |
| O-ring de pistón | ||||
| 10 | 885253 | 8.10 | 9.80 | |
| Pasador de golpe (h) | ||||
| 11 | 885179 | 225.64 | 273.02 | |
| Silenciador (b) | ||||
| 12 | 883128 | 3.45 | 4.17 | |
| Silenciador (a) | ||||
| 13 | 883127 | 3.45 | 4.17 | |
| Tapa de escape | ||||
| 14 | 886631 | 146.30 | 177.02 | |
| Anillo O (s-48) | ||||
| 15 | 980715 | 2.40 | 2.90 | |
| Empaque (c) | ||||
| 16 | 885188 | 13.05 | 15.79 | |
| Espaciador (oro) | ||||
| 17 | 886633 | 16.78 | 20.30 | |
| Goma de Válvula de Manguito | ||||
| 18 | 883121 | 8.10 | 9.80 | |
| Válvula manguito | ||||
| 19 | 885259 | 55.00 | 66.55 | |
| Anillo en O (d.i. 35.5) | ||||
| 20 | 885261 | 5.10 | 6.17 | |
| Anillo en O (diámetro interno 41.5) | ||||
| 21 | 885260 | 8.10 | 9.80 | |
| Goma de Escape | ||||
| 22 | 883120 | 5.10 | 6.17 | |
| Resorte de Válvula de Manga | ||||
| 23 | 883123 | 1.80 | 2.18 | |
| Placa de Valvula | ||||
| 24 | 883122 | 27.50 | 33.28 | |
| Anillo O (i.d. 29.7) | ||||
| 25 | 880865 | 1.35 | 1.63 | |
| Ensamblaje del Cilindro | ||||
| 26 | 885367 | 179.85 | 217.62 | |
| Manga de cilindro | ||||
| 27 | 885258 | 22.00 | 26.62 | |
| Anillo O (diámetro interior 45.5) | ||||
| 28 | 883418 | 1.80 | 2.18 | |
| Placa del Cilindro | ||||
| 29 | 883117 | 19.25 | 23.29 | |
| Anillo de cilindro | ||||
| 30 | 881244 | 10.05 | 12.16 | |
| Anillo-O (I.D.1.8) | ||||
| 31 | 878888 | 1.05 | 1.27 | |
| Anillo de retención D4 | ||||
| 32 | 968643 | 1.95 | 2.36 | |
| Etiqueta de advertencia (a) | ||||
| 34 | 883513 | 1.65 | 2.00 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 35 | 887973 | 134.20 | 162.38 | |
| Interruptor | ||||
| 37 | 886623 | 3.45 | 4.17 | |
| Resorte del gatillo | ||||
| 38 | 883759 | 3.30 | 3.99 | |
| Guía de Palanca de Empuje | ||||
| 39 | 885255 | 55.00 | 66.55 | |
| Tope de pistón | ||||
| 40 | 885254 | 13.35 | 16.15 | |
| Anillo O (s-34) | ||||
| 41 | 980879 | 1.05 | 1.27 | |
| Placa ajustable | ||||
| 42 | 884973 | 1.65 | 2.00 | |
| Placa ajustable | ||||
| 43 | 882886 | 3.30 | 3.99 | |
| PALANCA DE EMPUJE (B) | ||||
| 44 | 882888 | 17.33 | 20.96 | |
| Anillo-O (1ap-3) | ||||
| 45 | 873093 | 1.05 | 1.27 | |
| Pieza de la nariz | ||||
| 46 | 885180 | 499.95 | 604.94 | |
| Tornillo de empaquetadura M7x25 (antiguo 991696) | ||||
| 47 | 993040 | 2.40 | 2.90 | |
| Pin de rodillo D4x16 (10 piezas) | ||||
| 48 | 949497 | 2.55 | 3.09 | |
| Rodillo de aguja | ||||
| 49 | 998426 | 1.05 | 1.27 | |
| Brazo de alimentación (b) | ||||
| 50 | 883144 | 46.75 | 56.57 | |
| Resorte para mecanismo de alimentación | ||||
| 51 | 883143 | 1.65 | 2.00 | |
| Mecanismo de alimentación | ||||
| 52 | 885185 | 39.74 | 48.08 | |
| Cubierta del Lever de Empuje (b) | ||||
| 53 | 883113 | 5.10 | 6.17 | |
| Palanca de empuje (a) | ||||
| 54 | 885186 | 131.18 | 158.72 | |
| Cubierta de la nariz (a) | ||||
| 55 | 883106 | 6.45 | 7.80 | |
| Tuerca de Nylon M5 | ||||
| 56 | 877371 | 1.05 | 1.27 | |
| O-ring (i.d. 37.2) | ||||
| 58 | 880183 | 1.05 | 1.27 | |
| Tapa (oro) | ||||
| 59 | 886426 | 20.21 | 24.46 | |
| Cubierta para el Polvo | ||||
| 60 | 877914 | 1.95 | 2.36 | |
| Enchufe de aire L-pt 1/4 | ||||
| 61 | 883135 | 14.99 | 18.13 | |
| Tornillo Máquina M5x25 (negro) | ||||
| 63 | 880734 | 1.04 | 1.26 | |
| Pasador de Rodillo D3x28 (10 Piezas) | ||||
| 64 | 949865 | 2.55 | 3.09 | |
| Pasador de disparo | ||||
| 65 | 885268 | 13.05 | 15.79 | |
| Botón de bloqueo | ||||
| 66 | 885865 | 18.70 | 22.63 | |
| Bola de acero D3.175 (10 piezas) | ||||
| 67 | 959148 | 1.05 | 1.27 | |
| Resorte de bloqueo | ||||
| 68 | 882923 | 1.80 | 2.18 | |
| Pasador D2x8 (10 piezas) | ||||
| 69 | 949778 | 1.80 | 2.18 | |
| Anillo O (s-14) | ||||
| 70 | 876319 | 1.65 | 2.00 | |
| O-ring (s-16) | ||||
| 71 | 876031 | 1.65 | 2.00 | |
| Casquillo de la válvula (b) | ||||
| 72 | 883100 | 6.75 | 8.17 | |
| Anillo O (p7-u) | ||||
| 73 | 883105 | 3.45 | 4.17 | |
| Anillo O (p9-u) | ||||
| 74 | 883104 | 3.45 | 4.17 | |
| Pistón de la válvula | ||||
| 75 | 883101 | 30.25 | 36.60 | |
| Anillo O (1ap-11) | ||||
| 76 | 878764 | 1.04 | 1.26 | |
| Muelle del émbolo | ||||
| 77 | 883103 | 1.80 | 2.18 | |
| Anillo O (diámetro interior 1.8) Desde 7.2016 Para | ||||
| 78 | 883405 | 5.10 | 6.17 | |
| BARRA TOMMY | ||||
| 79 | 886621 | 26.54 | 32.11 | |
| Anillo O (1ap-5) | ||||
| 80 | 873407 | 1.04 | 1.26 | |
| Anillo O (s-6) | ||||
| 81 | 997218 | 1.05 | 1.27 | |
| Buje de válvula (a) | ||||
| 82 | 883099 | 8.10 | 9.80 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 83 | 882907 | 3.30 | 3.99 | |
| Protector (b) | ||||
| 84 | 881223 | 6.00 | 7.26 | |
| Cubierta de Palanca de Empuje (a) | ||||
| 85 | 883112 | 7.05 | 8.53 | |
| Pieza del disparador (c) | ||||
| 86 | 886626 | 1.80 | 2.18 | |
| Pin de rodillo D1.6x10 | ||||
| 87 | 886228 | 1.80 | 2.18 | |
| Resorte del gatillo | ||||
| 88 | 886627 | 1.80 | 2.18 | |
| Brazo del disparador (c) | ||||
| 89 | 886625 | 13.35 | 16.15 | |
| Ass'y del Brazo del Gatillo | ||||
| 90 | 886624 | 16.78 | 20.30 | |
| Pasador de rodillo D2.5x16 | ||||
| 91 | 881951 | 1.80 | 2.18 | |
| Muelle de la palanca de empuje (d) | ||||
| 92 | 884399 | 8.40 | 10.16 | |
| Muelle de la palanca de empuje (c) | ||||
| 93 | 884398 | 7.65 | 9.26 | |
| PALANCA DE EMPUJE (C) | ||||
| 94 | 882891 | 18.15 | 21.96 | |
| REGULADOR | ||||
| 95 | 882889 | 3.45 | 4.17 | |
| Pasador rodante D2x16 | ||||
| 96 | 880093 | 1.04 | 1.26 | |
| Muelle ajustador | ||||
| 97 | 882890 | 1.65 | 2.00 | |
| O-RING (S-4) | ||||
| 98 | 981317 | 1.05 | 1.27 | |
| Anillo-O (s-5) | ||||
| 99 | 872822 | 3.00 | 3.63 | |
| ANILLO TOPE | ||||
| 100 | 872971 | 1.05 | 1.27 | |
| Anillo de junta (p-9) | ||||
| 101 | 872645 | 1.65 | 2.00 | |
| ANILLO O DEL PISTÓN DE ALIMENTACIÓN (I.D.14) | ||||
| 102 | 877763 | 1.05 | 1.27 | |
| Pistón de alimentación | ||||
| 103 | 883094 | 22.00 | 26.62 | |
| Resorte (a) Dh18vb | ||||
| 104 | 883095 | 1.80 | 2.18 | |
| Resorte (b) | ||||
| 105 | 883096 | 1.80 | 2.18 | |
| PARACHOQUES | ||||
| 106 | 883097 | 3.45 | 4.17 | |
| Cubierta del Pistón de Alimentación | ||||
| 107 | 883098 | 3.45 | 4.17 | |
| Anillo de bloqueo para D24 | ||||
| 108 | 983748 | 1.05 | 1.27 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 109 | 887175 | 5.10 | 6.17 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 110 | 887174 | 5.10 | 6.17 | |
| PASADOR | ||||
| 111 | 883111 | 9.75 | 11.80 | |
| REVISTA SA | ||||
| 112 | 887957 | 42.76 | 51.74 | |
| Anillo para eje | ||||
| 113 | 877826 | 2.55 | 3.09 | |
| PORTADA DE REVISTA | ||||
| 114 | 885194 | 29.98 | 36.27 | |
| Anillo para eje | ||||
| 117 | 880319 | 1.65 | 2.00 | |
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 118 | 949757 | 3.00 | 3.63 | |
| Anillo O (p-4) | ||||
| 119 | 874436 | 1.05 | 1.27 | |
| Eje guía de uñas | ||||
| 120 | 883091 | 7.80 | 9.44 | |
| VARILLA | ||||
| 121 | 885181 | 94.60 | 114.47 | |
| Bloqueo de guía Nv50ae | ||||
| 122 | 886107 | 5.10 | 6.17 | |
| Resorte (antiguo 878308) | ||||
| 123 | 880446 | 1.35 | 1.63 | |
| Tope de clavo (a) | ||||
| 124 | 885182 | 13.05 | 15.79 | |
| Muelle | ||||
| 125 | 883087 | 1.65 | 2.00 | |
| Tope de clavo (b) | ||||
| 126 | 883086 | 3.30 | 3.99 | |
| Cobertor para Guía de Uñas | ||||
| 127 | 885183 | 16.78 | 20.30 | |
| CUBIERTA | ||||
| 128 | 885184 | 6.75 | 8.17 | |
| MANGUITO (B) | ||||
| 129 | 882881 | 3.30 | 3.99 | |
| Tornillo Hexagonal Hd M4x12 | ||||
| 130 | 880630 | 1.05 | 1.27 | |
| Resorte de trinquete | ||||
| 131 | 880398 | 7.65 | 9.26 | |
| Pasador de Rodillo D2.5x12 | ||||
| 132 | 878791 | 1.04 | 1.26 | |
| Tapa de soporte (a) | ||||
| 133 | 881003 | 2.40 | 2.90 | |
| Porta clavos | ||||
| 134 | 890086 | 9.30 | 11.25 | |
| Eje del soporte | ||||
| 135 | 883324 | 9.00 | 10.89 | |
| Resorte, acero inoxidable | ||||
| 136 | 881826 | 1.05 | 1.27 | |
| Revista Completa | ||||
| 137 | 887974 | 128.01 | 154.90 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 883136 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 880517 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 876212 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 887978 | |||
| Kit de mecanismo de actuación secuencial simple | ||||
| 605 | 887952 | 329.18 | 398.30 | |
