Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV50A1'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

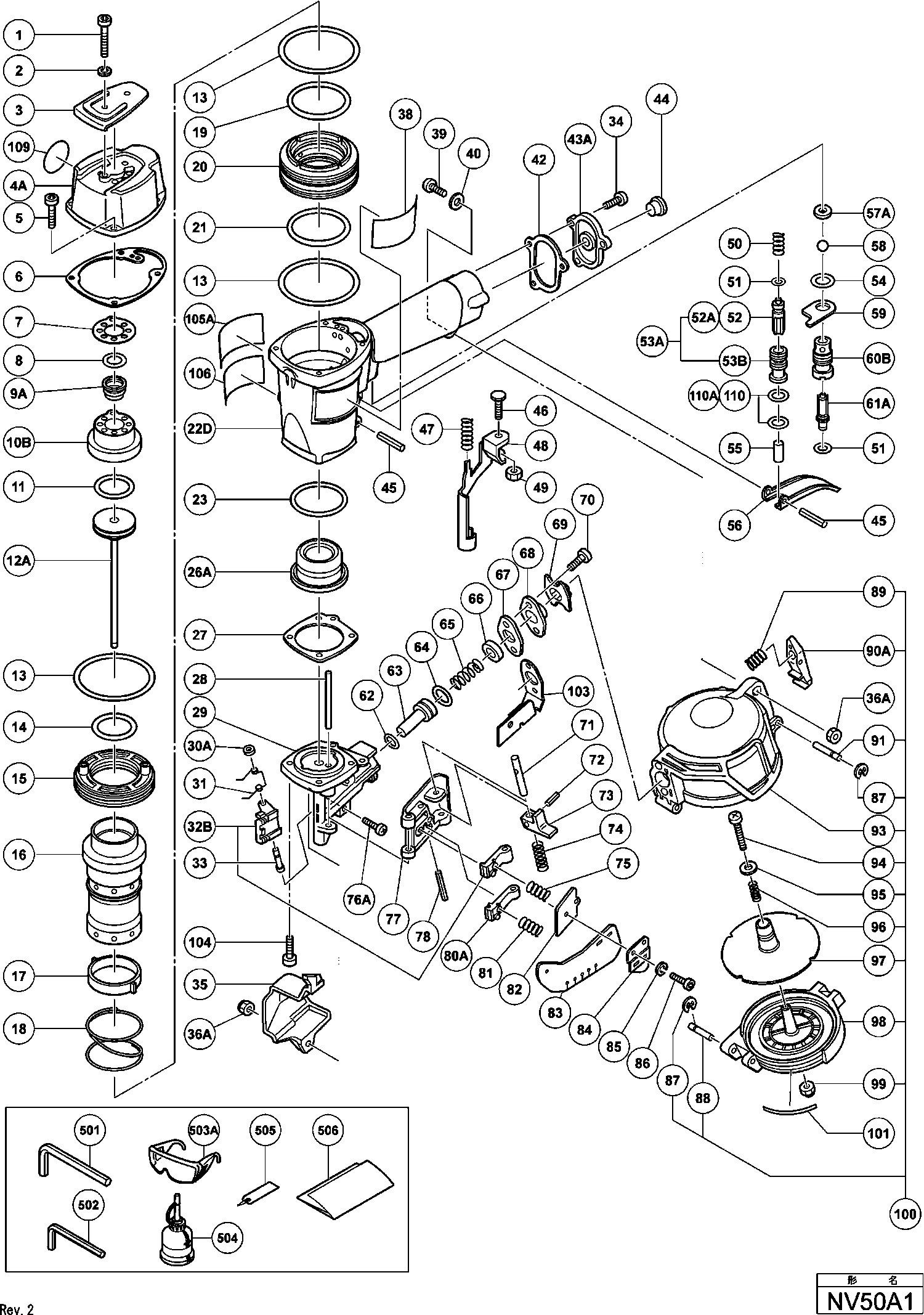

Dibujo técnico de los/las Hikoki NV50A1
Lista de las piezas de repuesto de Hikoki NV50A1
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Revista Completa | ||||
| *100 | 877892 | 46.75 | 56.57 | |
| Revista Completa | ||||
| *100 | 877902 | 46.75 | 56.57 | |
| Resorte de seguridad | ||||
| *47 | 876676 | 1.05 | 1.27 | |
| Muelle | ||||
| *47 | 877943 | 1.04 | 1.26 | |
| Tornillo M5x25 (antiguo 949662z, 10 Piezas) | ||||
| 1 | 949662 | 2.10 | 2.54 | |
| Arandela de resorte M5 (10 piezas) | ||||
| 2 | 949454 | 1.04 | 1.26 | |
| TAPA SUPERIOR | ||||
| 3 | 876179 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 4A | 880275 | |||
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 5 | 949757 | 3.00 | 3.63 | |
| Junta (f) (viejo 876712p) | ||||
| 6 | 876712 | 3.30 | 3.99 | |
| Junta (g) | ||||
| 7 | 876713 | 1.65 | 2.00 | |
| Válvula de purga anillo-O | ||||
| 8 | 872821 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 9A | 878417 | |||
| Cabeza de cilindro (viejo 876711p) | ||||
| 10B | 876711 | 43.86 | 53.07 | |
| Anillo O para Pasador de Golpe | ||||
| 11 | 876174 | 3.60 | 4.36 | |
| Pasador de golpe (h) | ||||
| 12A | 877898 | 134.20 | 162.38 | |
| Anillo O (s-65) | ||||
| 13 | 876161 | 3.00 | 3.63 | |
| Cilindro Junta Tórica (d) | ||||
| 14 | 877126 | 1.65 | 2.00 | |
| Placa del Cilindro | ||||
| 15 | 876168 | 10.95 | 13.25 | |
| CILINDRO | ||||
| 16 | 877486 | 64.21 | 77.70 | |
| Anillo de Cilindro | ||||
| 17 | 876167 | 1.05 | 1.27 | |
| Resorte del Cilindro | ||||
| 18 | 876172 | 6.60 | 7.99 | |
| O-ring de cilindro (a) | ||||
| 19 | 877123 | 2.40 | 2.90 | |
| Guía de cilindro (antiguo 876631) | ||||
| 20 | 877122 | 17.60 | 21.30 | |
| Cilindro Junta Tórica (b) | ||||
| 21 | 877124 | 1.95 | 2.36 | |
| BODY (B) ASS'Y (OLD 876709P) | ||||
| 22D | 882950 | 131.89 | 159.59 | |
| Cilindro Junta Tórica (c) | ||||
| 23 | 877125 | 1.95 | 2.36 | |
| Tope De Pistón (antiguo 877461) | ||||
| 26A | 878179 | 18.70 | 22.63 | |
| Junta (a) Cm12y | ||||
| 27 | 876673 | 1.04 | 1.26 | |
| Eje guía de uñas | ||||
| 28 | 877823 | 8.70 | 10.53 | |
| Nariz Nv50a1 | ||||
| 29 | 877899 | 291.64 | 352.88 | |
| Anillo para eje | ||||
| 30A | 877826 | 2.55 | 3.09 | |
| Resorte para mecanismo de alimentación | ||||
| 31 | 877474 | 2.40 | 2.90 | |
| Mecanismo de alimentación | ||||
| 32B | 880270 | 35.06 | 42.43 | |
| Eje de Alimentación | ||||
| 33 | 877904 | 7.95 | 9.62 | |
| Tornillo cabeza allen M5x16 (10 piezas) | ||||
| 34 | 949821 | 2.55 | 3.09 | |
| Tapa | ||||
| 35 | 877480 | 3.00 | 3.63 | |
| Tuerca de Nylon M5 | ||||
| 36A | 877371 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 38 | 306870 | |||
| Tornillo de Máquina M5X20 (10 Piezas) | ||||
| 39 | 949241 | 1.35 | 1.63 | |
| Ya no disponible, sin reemplazo | ||||
| 40 | 876205 | |||
| Empaque (d) | ||||
| 42 | 877131 | 1.05 | 1.27 | |
| Tapa (viejo 876714p) | ||||
| 43A | 880036 | 6.75 | 8.17 | |
| TAPA DE POLVO | ||||
| 44 | 872035 | 1.04 | 1.26 | |
| Pasador de Rodillo D3x30 (10 Piezas) | ||||
| 45 | 949866 | 3.60 | 4.36 | |
| Bolt de Seguridad | ||||
| 46 | 875650 | 1.05 | 1.27 | |
| Resorte de seguridad | ||||
| 47 | 876676 | 1.05 | 1.27 | |
| Muelle | ||||
| 47 | 877943 | 1.04 | 1.26 | |
| Palanca de Empuje | ||||
| 48 | 877890 | 27.50 | 33.28 | |
| Tuerca M5 (10 piezas) (ANTIGUO 949555Z) | ||||
| 49 | 949555 | 1.05 | 1.27 | |
| Muelle del émbolo | ||||
| 50 | 875643 | 1.05 | 1.27 | |
| Anillo O | ||||
| 51 | 874820 | 1.65 | 2.00 | |
| Émbolo de seguridad (a) | ||||
| 52 | 876739 | 10.95 | 13.25 | |
| Émbolo (A) | ||||
| 52A | 878122 | 2.40 | 2.90 | |
| VALVE BUSHING ASS'Y(DISCON) | ||||
| 53A | 876764 | 21.94 | 26.55 | |
| Casquillo de la válvula | ||||
| 53B | 878266 | 16.50 | 19.96 | |
| Anillo O (s-12) | ||||
| 54 | 875638 | 1.65 | 2.00 | |
| Seguro de pistón (b) | ||||
| 55 | 875642 | 8.70 | 10.53 | |
| Manija del interruptor | ||||
| 56 | 876203 | 2.55 | 3.09 | |
| No hay información disponible, no se puede pedir | ||||
| 57A | 878734 | |||
| Empaque de válvula | ||||
| 57B | 888151 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 58 | 875645 | |||
| Bola D7.2 | ||||
| 58A | 890301 | 1.04 | 1.26 | |
| Placa de Valvula | ||||
| 59 | 875644 | 1.05 | 1.27 | |
| Casquillos de válvula de gatillo (antiguo 876738) | ||||
| 60B | 877335 | 12.60 | 15.25 | |
| Émbolo del gatillo | ||||
| 61A | 878121 | 1.65 | 2.00 | |
| Anillo de junta (p-9) | ||||
| 62 | 872645 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 63 | 877475 | |||
| Anillo O (P-18) | ||||
| 64 | 873570 | 1.35 | 1.63 | |
| Muelle | ||||
| 65 | 876693 | 2.55 | 3.09 | |
| Anillo amortiguador | ||||
| 66 | 877476 | 2.40 | 2.90 | |
| Cubierta del pistón de alimentación (a) | ||||
| 67 | 877477 | 1.05 | 1.27 | |
| Cubierta del pistón de alimentación (b) | ||||
| 68 | 877478 | 2.10 | 2.54 | |
| Casquillo del cargador | ||||
| 69 | 877479 | 1.65 | 2.00 | |
| Tornillo M5x10 (antiguo 956634, 10 piezas) | ||||
| 70 | 949819 | 2.55 | 3.09 | |
| Eje de Bloqueo | ||||
| 71 | 876682 | 3.90 | 4.72 | |
| Pasador D3x10 (10 piezas) | ||||
| 72 | 949776 | 2.40 | 2.90 | |
| Bloqueo de guía | ||||
| 73 | 877374 | 10.20 | 12.34 | |
| Resorte, acero inoxidable | ||||
| 74 | 877372 | 2.40 | 2.90 | |
| Resorte de Tope Principal | ||||
| 75 | 876681 | 1.65 | 2.00 | |
| Tornillo de Máquina M5X16 (10 Piezas) | ||||
| 76A | 949239 | 1.05 | 1.27 | |
| GELEIDER | ||||
| 77 | 877465 | 60.00 | 72.60 | |
| Pasador de Rodillo D3x28 (10 Piezas) | ||||
| 78 | 949865 | 2.55 | 3.09 | |
| SUB NAIL STOPPER | ||||
| 80A | 877493 | 15.95 | 19.30 | |
| Resorte de parada secundaria | ||||
| 81 | 877468 | 1.05 | 1.27 | |
| Cobertor para Guía de Uñas | ||||
| 82 | 877469 | 1.05 | 1.27 | |
| CUBIERTA | ||||
| 83 | 877470 | 1.50 | 1.82 | |
| Placa de cubierta | ||||
| 84 | 877471 | 1.95 | 2.36 | |
| Arandela de resorte M4 (10 piezas) | ||||
| 85 | 949453 | 1.05 | 1.27 | |
| Tornillo Allen M4x8 (antiguo 973563,10 uds.) | ||||
| 86 | 949811 | 1.50 | 1.82 | |
| ANILLO TOPE | ||||
| 87 | 872971 | 1.05 | 1.27 | |
| Pasador de bisagra (antiguo 878953) | ||||
| 88 | 877152 | 3.60 | 4.36 | |
| Anillo de Resorte | ||||
| 89 | 877149 | 1.05 | 1.27 | |
| Tope | ||||
| 90A | 880146 | 1.95 | 2.36 | |
| Pasador de parada (antiguo 878951) | ||||
| 91 | 877150 | 2.55 | 3.09 | |
| Revista Nv50a1 | ||||
| 93 | 877906 | 14.71 | 17.80 | |
| Tornillo de máquina M4x40 (10 piezas) | ||||
| 94 | 949228 | 1.35 | 1.63 | |
| Arandela | ||||
| 95 | 875246 | 1.05 | 1.27 | |
| Muelle | ||||
| 96 | 877894 | 1.05 | 1.27 | |
| Porta clavos | ||||
| 97 | 877893 | 10.20 | 12.34 | |
| PORTADA DE REVISTA | ||||
| 98 | 877895 | 7.35 | 8.89 | |
| Tuerca de nylon M4 | ||||
| 99 | 876465 | 1.05 | 1.27 | |
| Revista Completa | ||||
| 100 | 877892 | 46.75 | 56.57 | |
| Revista Completa | ||||
| 100 | 877902 | 46.75 | 56.57 | |
| LABEL NV50A1 | ||||
| 101 | 877903 | 1.00 | 1.21 | |
| Protector de uñas | ||||
| 103 | 877916 | 7.05 | 8.53 | |
| Tornillo Allen M5x16 | ||||
| 104 | 878181 | 1.05 | 1.27 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 105A | 884070 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 106 | 878183 | |||
| Etiqueta de advertencia (a) | ||||
| 109 | 883513 | 1.65 | 2.00 | |
| Anillo O (s-12) | ||||
| 110 | 875638 | 1.65 | 2.00 | |
| Anillo O (i.d 10.7) | ||||
| 110A | 884112 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 503A | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 877153 | |||
| Etiqueta de precaución | ||||
| 505 | 882413 | 1.95 | 2.36 | |
| LEAFLET | ||||
| 506 | 882414 | 1.86 | 2.25 | |
| No hay información disponible, no se puede pedir | ||||
| 601 | 876212 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 876720 | |||
| POWER SET | ||||
| 606A | 877908 | 120.01 | 145.21 | |
| Tornillo de Cabeza Hexagonal M5x65 (10 Pcs) | ||||
| 607 | 949827 | 7.50 | 9.08 | |
| BOUT ( 10 STUKS ) | ||||
| 608 | 949826 | 6.06 | 7.33 | |
| UPPER COVER | ||||
| 609 | 877909 | 58.19 | 70.41 | |
| Empaquetado (h) | ||||
| 610 | 877911 | 1.50 | 1.82 | |
| Empaquetado (j) con agujero de 4mm | ||||
| 611 | 877912 | 1.04 | 1.26 | |
| Pieza de escape | ||||
| 612 | 877910 | 63.80 | 77.20 | |
| No hay información disponible, no se puede pedir | ||||
| 613 | 876762 | |||
| PAKKING | ||||
| 614 | 877915 | 1.00 | 1.21 | |
| Grasa (attolub No.2) 500g | ||||
| 615 | 317918 | 32.18 | 38.93 | |
| Cinta de agarre (antiguo 880349) | ||||
| 616 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 617A | 888213 | |||
