Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV50AA'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

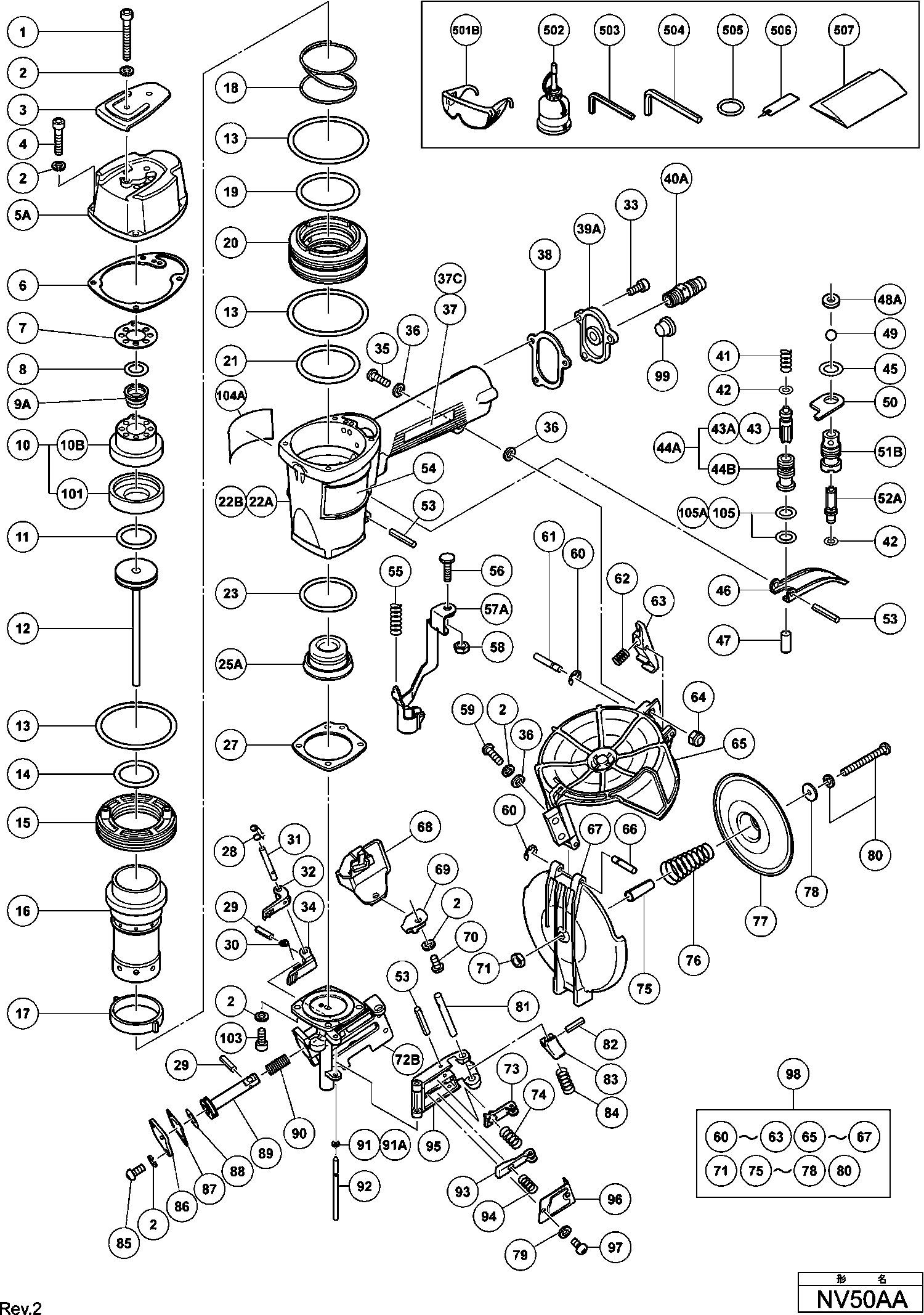

Dibujo técnico de los/las Hikoki NV50AA
Lista de las piezas de repuesto de Hikoki NV50AA
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo M5x25 (antiguo 949662z, 10 Piezas) | ||||
| 1 | 949662 | 2.10 | 2.54 | |
| Arandela de resorte M5 (10 piezas) | ||||
| 2 | 949454 | 1.04 | 1.26 | |
| TAPA SUPERIOR | ||||
| 3 | 876179 | 1.05 | 1.27 | |
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 4 | 949757 | 3.00 | 3.63 | |
| Tapa de escape antigua (antigua 877128) | ||||
| 5A | 877917 | 28.88 | 34.94 | |
| Junta (f) (viejo 876712p) | ||||
| 6 | 876712 | 3.30 | 3.99 | |
| Plancha de sellado (b) Cm 12y | ||||
| 6 | 876176 | 1.04 | 1.26 | |
| Junta (g) | ||||
| 7 | 876713 | 1.65 | 2.00 | |
| Empaque (c) | ||||
| 7 | 876178 | 1.04 | 1.26 | |
| Válvula de purga anillo-O | ||||
| 8 | 872821 | 3.00 | 3.63 | |
| Válvula de purga | ||||
| 9A | 878417 | 5.85 | 7.08 | |
| Ensamblaje de Capuchón de Cabeza | ||||
| 10 | 877129 | 14.58 | 17.64 | |
| Cabeza de cilindro (viejo 876711p) | ||||
| 10B | 876711 | 43.86 | 53.07 | |
| Anillo O para Pasador de Golpe | ||||
| 11 | 876174 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 12 | 877127 | |||
| Anillo O (s-65) | ||||
| 13 | 876161 | 3.00 | 3.63 | |
| Cilindro Junta Tórica (d) | ||||
| 14 | 877126 | 1.65 | 2.00 | |
| Placa del Cilindro | ||||
| 15 | 876168 | 10.95 | 13.25 | |
| No hay información disponible, no se puede pedir | ||||
| 16 | 876632 | |||
| Anillo de Cilindro | ||||
| 17 | 876167 | 1.05 | 1.27 | |
| Resorte del Cilindro | ||||
| 18 | 876172 | 6.60 | 7.99 | |
| O-ring de cilindro (a) | ||||
| 19 | 877123 | 2.40 | 2.90 | |
| Guía de cilindro (antiguo 876631) | ||||
| 20 | 877122 | 17.60 | 21.30 | |
| Cilindro Junta Tórica (b) | ||||
| 21 | 877124 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 22A | 877944 | |||
| Cilindro Junta Tórica (c) | ||||
| 23 | 877125 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 25A | 878359 | |||
| Junta (a) Cm12y | ||||
| 27 | 876673 | 1.04 | 1.26 | |
| Resorte alimentador principal (a) | ||||
| 28 | 876717 | 6.45 | 7.80 | |
| Pasador de rueda D2,5x10 (10 piezas) | ||||
| 29 | 949551 | 1.65 | 2.00 | |
| Resorte de Sub Alimentador | ||||
| 30 | 876691 | 3.90 | 4.72 | |
| Eje de Alimentación | ||||
| 31 | 876689 | 3.60 | 4.36 | |
| Alimentador principal | ||||
| 32 | 876688 | 24.34 | 29.45 | |
| Tornillo cabeza allen M5x16 (10 piezas) | ||||
| 33 | 949821 | 2.55 | 3.09 | |
| Subalimentador | ||||
| 34 | 876707 | 25.71 | 31.11 | |
| Tornillo de Máquina M5X22 (10 Piezas) | ||||
| 35 | 949242 | 1.35 | 1.63 | |
| Ya no disponible, sin reemplazo | ||||
| 36 | 876205 | |||
| No hay información disponible, no se puede pedir | ||||
| 37 | 950565 | |||
| No hay información disponible, no se puede pedir | ||||
| 37C | 878182 | |||
| Empaque (d) | ||||
| 38 | 877131 | 1.05 | 1.27 | |
| Tapa (viejo 876714p) | ||||
| 39A | 880036 | 6.75 | 8.17 | |
| No hay información disponible, no se puede pedir | ||||
| 40A | 874782 | |||
| Muelle del émbolo | ||||
| 41 | 875643 | 1.05 | 1.27 | |
| Anillo O | ||||
| 42 | 874820 | 1.65 | 2.00 | |
| Émbolo de seguridad (a) | ||||
| 43 | 876739 | 10.95 | 13.25 | |
| Émbolo (A) | ||||
| 43A | 878122 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 44A | 876764 | |||
| Casquillo de la válvula | ||||
| 44B | 878266 | 16.50 | 19.96 | |
| Anillo O (s-12) | ||||
| 45 | 875638 | 1.65 | 2.00 | |
| Manija del interruptor | ||||
| 46 | 876203 | 2.55 | 3.09 | |
| Seguro de pistón (b) | ||||
| 47 | 875642 | 8.70 | 10.53 | |
| No hay información disponible, no se puede pedir | ||||
| 48A | 878734 | |||
| Bola de Uretano (b) D7.14 | ||||
| 49 | 875645 | 3.90 | 4.72 | |
| Placa de Valvula | ||||
| 50 | 875644 | 1.05 | 1.27 | |
| Casquillos de válvula de gatillo (antiguo 876738) | ||||
| 51B | 877335 | 12.60 | 15.25 | |
| Émbolo del gatillo | ||||
| 52A | 878121 | 1.65 | 2.00 | |
| Pasador de Rodillo D3x30 (10 Piezas) | ||||
| 53 | 949866 | 3.60 | 4.36 | |
| Bolt de Seguridad | ||||
| 55 | 875650 | 1.05 | 1.27 | |
| Resorte de seguridad | ||||
| 56 | 876676 | 1.05 | 1.27 | |
| Muelle | ||||
| 56 | 877943 | 1.04 | 1.26 | |
| Palanca de empuje (g) | ||||
| 57A | 877941 | 37.95 | 45.92 | |
| Tuerca M5 (10 piezas) (ANTIGUO 949555Z) | ||||
| 58 | 949555 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 59 | 949240 | |||
| ANILLO TOPE | ||||
| 60 | 872971 | 1.05 | 1.27 | |
| Pasador de parada (antiguo 878951) | ||||
| 61 | 877150 | 2.55 | 3.09 | |
| Anillo de Resorte | ||||
| 62 | 877149 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 63 | 877151 | |||
| Tuerca en U M5 | ||||
| 64 | 945255 | 1.05 | 1.27 | |
| Ya no disponible, sin reemplazo | ||||
| 65 | 877146 | |||
| Pasador de bisagra (antiguo 878953) | ||||
| 66 | 877152 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 67 | 877147 | |||
| No hay información disponible, no se puede pedir | ||||
| 68 | 877138 | |||
| No hay información disponible, no se puede pedir | ||||
| 69 | 877145 | |||
| Tornillo de máquina M5x12 (10 piezas) | ||||
| 70 | 949237 | 1.05 | 1.27 | |
| Tuerca de nylon M4 | ||||
| 71 | 876465 | 1.05 | 1.27 | |
| Juego de nariz | ||||
| 72B | 877946 | 221.24 | 267.70 | |
| No hay información disponible, no se puede pedir | ||||
| 73 | 877143 | |||
| Resorte de Tope Principal | ||||
| 74 | 876681 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 75 | 877148 | |||
| No hay información disponible, no se puede pedir | ||||
| 76 | 877141 | |||
| No hay información disponible, no se puede pedir | ||||
| 77 | 877140 | |||
| Arandela de empuje | ||||
| 78 | 875249 | 1.35 | 1.63 | |
| Arandela de resorte M4 (10 piezas) | ||||
| 79 | 949453 | 1.05 | 1.27 | |
| Tornillo máquina M4x40 | ||||
| 80 | 986120 | 1.05 | 1.27 | |
| Eje de Bloqueo | ||||
| 81 | 876682 | 3.90 | 4.72 | |
| Pasador D3x10 (10 piezas) | ||||
| 82 | 949776 | 2.40 | 2.90 | |
| Bloqueo de guía | ||||
| 83 | 877374 | 10.20 | 12.34 | |
| Resorte, acero inoxidable | ||||
| 84 | 877372 | 2.40 | 2.90 | |
| Tornillo de ajuste Allen M5x10 | ||||
| 85 | 876705 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 86 | 877136 | |||
| No hay información disponible, no se puede pedir | ||||
| 87 | 877137 | |||
| Anillo O (p-16) | ||||
| 88 | 873095 | 1.04 | 1.26 | |
| Pistón de alimentación | ||||
| 89 | 876692 | 13.50 | 16.34 | |
| Muelle | ||||
| 90 | 877144 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 91 | 949534 | |||
| Anillo para eje | ||||
| 91A | 877826 | 2.55 | 3.09 | |
| No hay información disponible, no se puede pedir | ||||
| 92 | 876716 | |||
| No hay información disponible, no se puede pedir | ||||
| 93 | 876679 | |||
| Resorte de Tope Secundario | ||||
| 94 | 876685 | 1.50 | 1.82 | |
| No hay información disponible, no se puede pedir | ||||
| 95 | 877134 | |||
| No hay información disponible, no se puede pedir | ||||
| 96 | 877135 | |||
| Tornillo de máquina M4x6 (10 piezas) | ||||
| 97 | 949214 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 98 | 877139 | |||
| TAPA DE POLVO | ||||
| 99 | 872035 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 101 | 877942 | |||
| Tornillo Allen M5x16 | ||||
| 103 | 878181 | 1.05 | 1.27 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 104A | 884070 | 1.65 | 2.00 | |
| Anillo O (s-12) | ||||
| 105 | 875638 | 1.65 | 2.00 | |
| Anillo O (i.d 10.7) | ||||
| 105A | 884112 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 501B | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 877153 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 944458 | |||
| Válvula de purga anillo-O | ||||
| 505 | 872821 | 3.00 | 3.63 | |
| Etiqueta de precaución | ||||
| 506 | 882413 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 507 | 882414 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 874116 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 876212 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 876720 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 608A | 877908 | |||
| Tornillo de Cabeza Hexagonal M5x65 (10 Pcs) | ||||
| 609 | 949827 | 7.50 | 9.08 | |
| No hay información disponible, no se puede pedir | ||||
| 610 | 949826 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 877909 | |||
| Empaquetado (h) | ||||
| 612 | 877911 | 1.50 | 1.82 | |
| Empaquetado (j) con agujero de 4mm | ||||
| 613 | 877912 | 1.04 | 1.26 | |
| Pieza de escape | ||||
| 614 | 877910 | 63.80 | 77.20 | |
| No hay información disponible, no se puede pedir | ||||
| 615 | 876762 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 877915 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 882950 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 618 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 619 | 880407 | |||
| Grasa (attolub No.2) 500g | ||||
| 620 | 317918 | 32.18 | 38.93 | |
