Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV50AF3'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

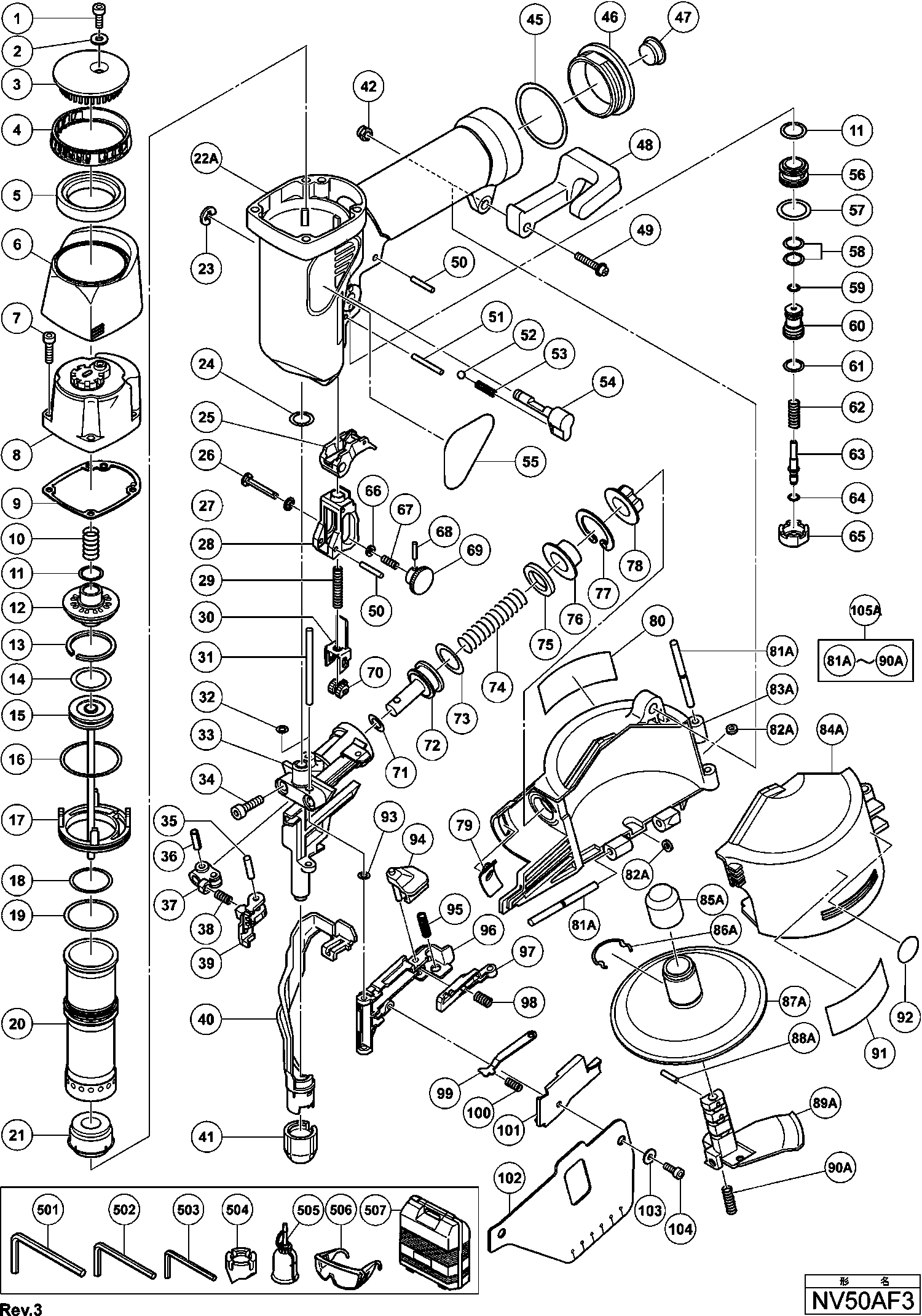

Dibujo técnico de los/las Hikoki NV50AF3
Lista de las piezas de repuesto de Hikoki NV50AF3
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TAPA | ||||
| *46 | 882162 | 32.18 | 38.93 | |
| Tapa | ||||
| *46 | 880379 | 28.05 | 33.94 | |
| CASE | ||||
| *507 | 881849 | 43.18 | 52.25 | |
| No hay información disponible, no se puede pedir | ||||
| *6 | 881883 | |||
| Tornillo M5x10 (antiguo 956634, 10 piezas) | ||||
| 1 | 949819 | 2.55 | 3.09 | |
| Arandela de cierre *td5-10-2* | ||||
| 2 | 944260 | 1.05 | 1.27 | |
| Cubierta superior Sv12sd | ||||
| 3 | 881841 | 3.90 | 4.72 | |
| Anillo guía de aire | ||||
| 4 | 881840 | 3.90 | 4.72 | |
| SILENCIADOR | ||||
| 5 | 881835 | 14.03 | 16.97 | |
| No hay información disponible, no se puede pedir | ||||
| 6 | 881883 | |||
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 7 | 949757 | 3.00 | 3.63 | |
| Tapa de escape (antiguo 881880) | ||||
| 8 | 881865 | 64.21 | 77.70 | |
| Tapa de escape | ||||
| 8 | 881879 | 64.21 | 77.70 | |
| Junta (a) Cm12y | ||||
| 9 | 881839 | 1.05 | 1.27 | |
| Resorte de válvula de cabeza | ||||
| 10 | 881851 | 3.00 | 3.63 | |
| O-RING DE LA VÁLVULA DE CABEZA (I.D.16.8) | ||||
| 11 | 877699 | 1.05 | 1.27 | |
| Válvula de cabeza (a) | ||||
| 12 | 881837 | 12.45 | 15.06 | |
| Anillo de pistón | ||||
| 13 | 881834 | 18.43 | 22.29 | |
| ANILLO DE PISTÓN | ||||
| 14 | 881833 | 1.05 | 1.27 | |
| Embolo | ||||
| 15 | 881832 | 113.71 | 137.59 | |
| Anillo O (1as-50) | ||||
| 16 | 990067 | 1.65 | 2.00 | |
| Placa del Cilindro | ||||
| 17 | 881831 | 4.50 | 5.44 | |
| Anillo O (s-36) | ||||
| 18 | 984483 | 1.65 | 2.00 | |
| Anillo O del cilindro | ||||
| 19 | 881864 | 1.65 | 2.00 | |
| CILINDRO | ||||
| 20 | 881829 | 41.53 | 50.25 | |
| Tope de pistón | ||||
| 21 | 881830 | 15.81 | 19.13 | |
| Ensamblaje del cuerpo | ||||
| 22A | 881878 | 145.89 | 176.52 | |
| Ensamblaje del cuerpo | ||||
| 22A | 881877 | 134.20 | 162.38 | |
| Anillo de retención D6 | ||||
| 23 | 955479 | 1.05 | 1.27 | |
| Anillo O (s-12) | ||||
| 24 | 875638 | 1.65 | 2.00 | |
| Gatillo (a) | ||||
| 25 | 880674 | 11.85 | 14.34 | |
| Eje del ajustador | ||||
| 26 | 881846 | 7.65 | 9.26 | |
| Guía de palanca de empuje | ||||
| 28 | 316389 | 3.30 | 3.99 | |
| Resorte, acero inoxidable | ||||
| 29 | 881882 | 2.25 | 2.72 | |
| PALANCA DE EMPUJE (B) | ||||
| 30 | 886099 | 12.00 | 14.52 | |
| Eje guía de uñas | ||||
| 31 | 881811 | 6.75 | 8.17 | |
| Anillo-O (1ap-3) | ||||
| 32 | 873093 | 1.05 | 1.27 | |
| NARIZ | ||||
| 33 | 881810 | 314.88 | 381.00 | |
| Tornillo Hexagonal Interno M6x20 (10 Piezas) | ||||
| 34 | 949660 | 3.30 | 3.99 | |
| Rodillo de aguja | ||||
| 35 | 983545 | 1.05 | 1.27 | |
| Pasador D4x14 (10 Piezas) | ||||
| 36 | 949770 | 2.55 | 3.09 | |
| Brazo para mecanismo de alimentación | ||||
| 37 | 878132 | 40.84 | 49.41 | |
| Resorte para mecanismo de alimentación | ||||
| 38 | 878340 | 1.05 | 1.27 | |
| Mecanismo de alimentación | ||||
| 39 | 881818 | 35.06 | 42.43 | |
| PUSH LEVER FOR NV50AF3 | ||||
| 40 | 881819 | 129.42 | 156.60 | |
| Cubierta de la nariz (a) | ||||
| 41 | 881092 | 6.45 | 7.80 | |
| Tuerca de Nylon M5 | ||||
| 42 | 877371 | 1.05 | 1.27 | |
| O-ring (i.d. 37.2) | ||||
| 45 | 880183 | 1.05 | 1.27 | |
| TAPA | ||||
| 46 | 882162 | 32.18 | 38.93 | |
| Tapa | ||||
| 46 | 880379 | 28.05 | 33.94 | |
| TAPA DE POLVO | ||||
| 47 | 872035 | 1.04 | 1.26 | |
| GANCHO | ||||
| 48 | 881827 | 4.50 | 5.44 | |
| Tornillo de Máquina M5x30 Negro | ||||
| 49 | 880881 | 1.05 | 1.27 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 50 | 949518 | 2.40 | 2.90 | |
| Pasador de rueda D3x25 (10 piezas) | ||||
| 51 | 949539 | 2.25 | 2.72 | |
| Bola de Acero D3.97 (10 unidades) | ||||
| 52 | 959155 | 1.04 | 1.26 | |
| Muelle | ||||
| 53 | 982454 | 1.04 | 1.26 | |
| Botón de cambio (b) | ||||
| 54 | 880086 | 23.10 | 27.95 | |
| Casquilho de válvula (b) | ||||
| 56 | 878881 | 39.74 | 48.08 | |
| O-RING (S-18) | ||||
| 57 | 878885 | 1.05 | 1.27 | |
| Anillo O (I.D. 8.8) | ||||
| 58 | 878925 | 1.05 | 1.27 | |
| O-RING (S-4) | ||||
| 59 | 981317 | 1.05 | 1.27 | |
| Pistón de la válvula (b) | ||||
| 60 | 880672 | 32.18 | 38.93 | |
| O-RING (I.D.11) | ||||
| 61 | 878887 | 1.65 | 2.00 | |
| Resorte del Émbolo | ||||
| 62 | 878884 | 1.65 | 2.00 | |
| Émbolo (A) | ||||
| 63 | 880673 | 14.71 | 17.80 | |
| Anillo-O (I.D.1.8) | ||||
| 64 | 878888 | 1.05 | 1.27 | |
| Buje de válvula (a) | ||||
| 65 | 880671 | 23.65 | 28.62 | |
| Arandela M4 (antiguo 949429z) | ||||
| 66 | 949429 | 1.05 | 1.27 | |
| Muelle ajustador | ||||
| 67 | 881853 | 1.65 | 2.00 | |
| Pasador de rodillo D1.6x12 | ||||
| 68 | 878222 | 1.05 | 1.27 | |
| Perilla de ajuste | ||||
| 69 | 881848 | 3.60 | 4.36 | |
| REGULADOR | ||||
| 70 | 886100 | 7.80 | 9.44 | |
| Anillo de junta (p-9) | ||||
| 71 | 872645 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 72 | 880168 | |||
| Anillo O (P-18) | ||||
| 73 | 873570 | 1.35 | 1.63 | |
| Resorte, acero inoxidable | ||||
| 74 | 880409 | 2.40 | 2.90 | |
| Anillo amortiguador | ||||
| 75 | 877476 | 2.40 | 2.90 | |
| Cubierta del Pistón de Alimentación | ||||
| 76 | 880170 | 2.25 | 2.72 | |
| Anillo de bloqueo para D24 | ||||
| 77 | 983748 | 1.05 | 1.27 | |
| Casquillo del cargador | ||||
| 78 | 880177 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 79 | 881850 | |||
| Ya no disponible, sin reemplazo | ||||
| 80 | 878183 | |||
| Pin D4x58 | ||||
| 81A | 885541 | 6.75 | 8.17 | |
| Anillo para eje | ||||
| 82A | 877826 | 2.55 | 3.09 | |
| ALMACENAMIENTO (ANTIGUO 884090) | ||||
| 83A | 886831 | 10.80 | 13.07 | |
| Cubierta del Magazine (antiguo 881825) | ||||
| 84A | 885409 | 7.35 | 8.89 | |
| Tapa del soporte | ||||
| 85A | 885412 | 1.80 | 2.18 | |
| Resorte de trinquete | ||||
| 86A | 885543 | 1.80 | 2.18 | |
| Porta clavos | ||||
| 87A | 885411 | 3.60 | 4.36 | |
| Pasador de rodillo D2.5 | ||||
| 88A | 885544 | 1.20 | 1.45 | |
| Eje del soporte | ||||
| 89A | 885410 | 1.80 | 2.18 | |
| Muelle | ||||
| 90A | 885542 | 1.80 | 2.18 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 91 | 884070 | 1.65 | 2.00 | |
| Etiqueta de advertencia (a) | ||||
| 92 | 883513 | 1.65 | 2.00 | |
| Anillo O (p-4) | ||||
| 93 | 874436 | 1.05 | 1.27 | |
| Bloqueo de guía | ||||
| 94 | 878103 | 11.85 | 14.34 | |
| Resorte (antiguo 878308) | ||||
| 95 | 880446 | 1.35 | 1.63 | |
| VARILLA | ||||
| 96 | 881812 | 105.05 | 127.11 | |
| Tope de clavo (a) | ||||
| 97 | 881813 | 49.64 | 60.06 | |
| Resorte, acero inoxidable | ||||
| 98 | 881817 | 1.04 | 1.26 | |
| Detenedor de uñas | ||||
| 99 | 881814 | 3.00 | 3.63 | |
| Muelle | ||||
| 100 | 880393 | 1.05 | 1.27 | |
| Cobertor para Guía de Uñas | ||||
| 101 | 881815 | 4.20 | 5.08 | |
| CUBIERTA | ||||
| 102 | 881816 | 4.50 | 5.44 | |
| MANGUITO (B) | ||||
| 103 | 878337 | 3.00 | 3.63 | |
| Tornillo de cabeza hexagonal Nylock M4x10 | ||||
| 104 | 880413 | 1.05 | 1.27 | |
| Revista Completa | ||||
| 105A | 881820 | 61.33 | 74.20 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 944459 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 943277 | |||
| Tapa de la nariz (b) | ||||
| 504 | 881093 | 4.05 | 4.90 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 877153 | |||
| No hay información disponible, no se puede pedir | ||||
| 506 | 875769 | |||
| CASE | ||||
| 507 | 881849 | 43.18 | 52.25 | |
| CASE | ||||
| 507 | 881881 | 34.92 | 42.25 | |
| No hay información disponible, no se puede pedir | ||||
| 601 | 881012 | |||
| GRIP TAPE | ||||
| 602 | 880408 | 11.10 | 13.43 | |
| No hay información disponible, no se puede pedir | ||||
| 603A | 888213 | |||
