Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV65AF3'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

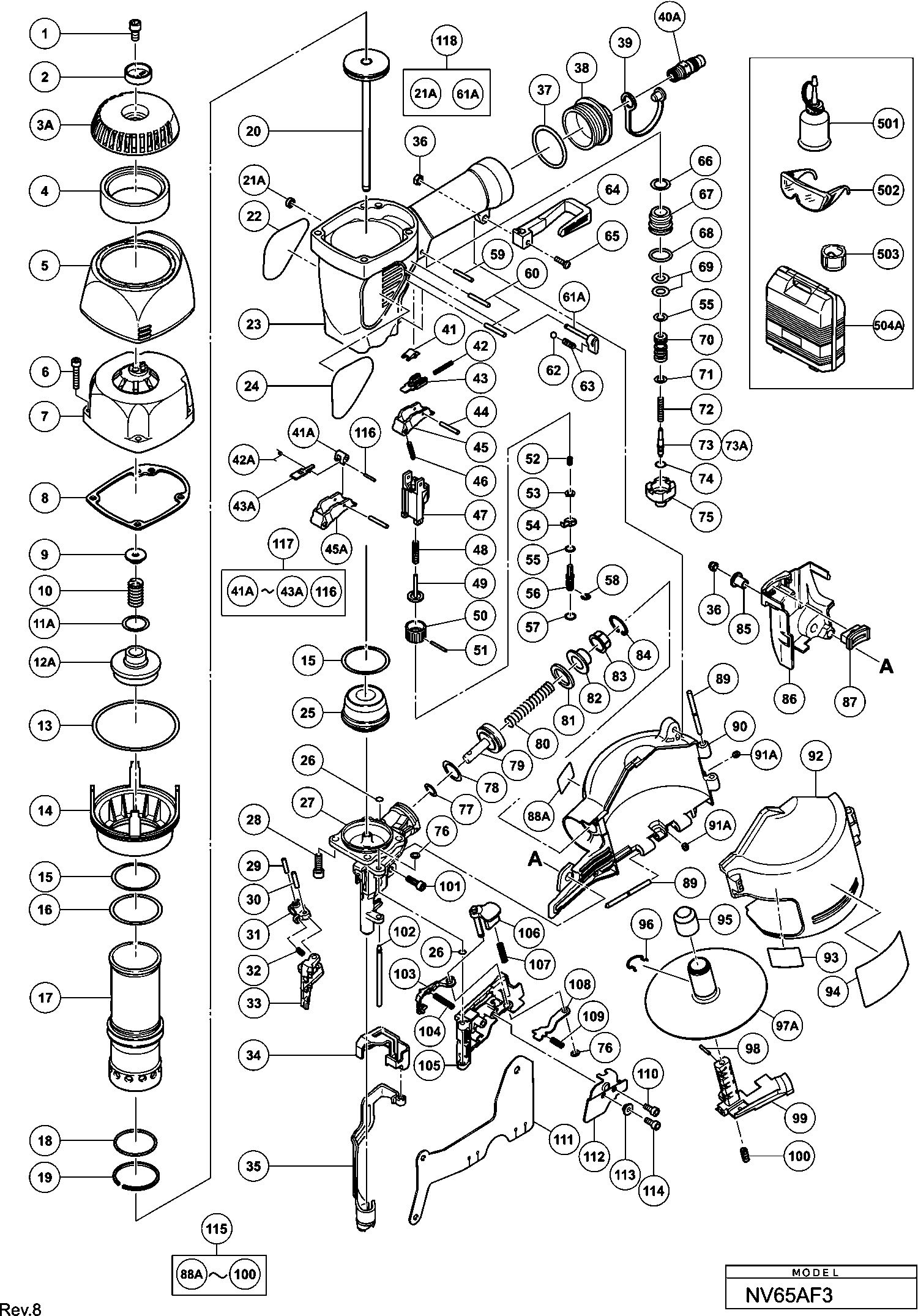

Dibujo técnico de los/las Hikoki NV65AF3
Lista de las piezas de repuesto de Hikoki NV65AF3
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo Allen M6x12 (antiguo 949657z,10s) | ||||
| 1 | 949657 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 2 | 882919 | |||
| TAPA SUPERIOR | ||||
| 3A | 882917 | 9.90 | 11.98 | |
| SILENCIADOR | ||||
| 4 | 882918 | 13.65 | 16.52 | |
| No hay información disponible, no se puede pedir | ||||
| 5 | 882916 | |||
| Tornillo M5x25 (antiguo 949662z, 10 Piezas) | ||||
| 6 | 949662 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 7 | 882911 | |||
| Junta (a) Cm12y | ||||
| 8 | 882915 | 4.80 | 5.81 | |
| Amortiguador de Cabeza | ||||
| 9 | 882914 | 6.60 | 7.99 | |
| Resorte de válvula de cabeza | ||||
| 10 | 882913 | 6.75 | 8.17 | |
| Anillo O (diám. int.20.8) | ||||
| 11A | 883992 | 1.65 | 2.00 | |
| Válvula principal (anterior 882912) | ||||
| 12A | 882927 | 14.10 | 17.06 | |
| Anillo-O (s-70) | ||||
| 13 | 878863 | 2.40 | 2.90 | |
| Placa del Cilindro | ||||
| 14 | 882910 | 6.45 | 7.80 | |
| Anillo O (s-46) | ||||
| 15 | 882874 | 1.65 | 2.00 | |
| O-ring (1ap-48) | ||||
| 16 | 877368 | 1.95 | 2.36 | |
| CILINDRO | ||||
| 17 | 882909 | 74.25 | 89.84 | |
| O-ring de pistón | ||||
| 18 | 882871 | 1.80 | 2.18 | |
| Anillo de pistón | ||||
| 19 | 882872 | 27.78 | 33.61 | |
| No hay información disponible, no se puede pedir | ||||
| 20 | 882870 | |||
| Anillo para eje | ||||
| 21A | 886669 | 1.80 | 2.18 | |
| No hay información disponible, no se puede pedir | ||||
| 23 | 883857 | |||
| Tope de pistón | ||||
| 25 | 882873 | 22.00 | 26.62 | |
| Anillo O (p-4) | ||||
| 26 | 874436 | 1.05 | 1.27 | |
| Nariz Nv65af3 | ||||
| 27 | 882875 | 405.35 | 490.47 | |
| Tornillo de alta tensión Nylock M6x20 | ||||
| 28 | 880675 | 4.05 | 4.90 | |
| Pin de rodillo D4x16 (10 piezas) | ||||
| 29 | 949497 | 2.55 | 3.09 | |
| Rodillo de agujas | ||||
| 30 | 880659 | 1.05 | 1.27 | |
| Brazo para mecanismo de alimentación | ||||
| 31 | 878132 | 40.84 | 49.41 | |
| Resorte para mecanismo de alimentación | ||||
| 32 | 882924 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 33 | 883785 | |||
| Cubierta del Lever de Empuje (b) | ||||
| 34 | 882900 | 3.45 | 4.17 | |
| No hay información disponible, no se puede pedir | ||||
| 35 | 882884 | |||
| Tuerca de Nylon M5 | ||||
| 36 | 877371 | 1.05 | 1.27 | |
| O-ring (i.d. 37.2) | ||||
| 37 | 880183 | 1.05 | 1.27 | |
| Tapa (antiguo 880182) | ||||
| 38 | 883177 | 33.00 | 39.93 | |
| Cubierta para el Polvo | ||||
| 39 | 877914 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 40A | 874782 | |||
| Pieza del Gatillo | ||||
| 41 | 882896 | 1.65 | 2.00 | |
| Pieza del disparador (c) | ||||
| 41A | 886626 | 1.80 | 2.18 | |
| Resorte, acero inoxidable | ||||
| 42 | 882897 | 1.65 | 2.00 | |
| Resorte del gatillo | ||||
| 42A | 886627 | 1.80 | 2.18 | |
| Brazo del gatillo | ||||
| 43 | 882895 | 28.05 | 33.94 | |
| Brazo del disparador (c) | ||||
| 43A | 886625 | 13.35 | 16.15 | |
| Pasador de rodillo D2.5x16 | ||||
| 44 | 881951 | 1.80 | 2.18 | |
| GATILLO | ||||
| 45 | 882894 | 3.30 | 3.99 | |
| Interruptor | ||||
| 45A | 886623 | 3.45 | 4.17 | |
| Resorte del gatillo | ||||
| 46 | 883759 | 3.30 | 3.99 | |
| Guía de Palanca de Empuje | ||||
| 47 | 882885 | 6.45 | 7.80 | |
| Resorte del Lever de Empuje | ||||
| 48 | 882892 | 5.10 | 6.17 | |
| PALANCA DE EMPUJE (C) | ||||
| 49 | 882891 | 18.15 | 21.96 | |
| REGULADOR | ||||
| 50 | 882889 | 3.45 | 4.17 | |
| Pasador rodante D2x16 | ||||
| 51 | 880093 | 1.04 | 1.26 | |
| Muelle ajustador | ||||
| 52 | 882890 | 1.65 | 2.00 | |
| Placa de ajuste | ||||
| 53 | 882887 | 3.30 | 3.99 | |
| Placa ajustable | ||||
| 54 | 882886 | 3.30 | 3.99 | |
| O-RING (S-4) | ||||
| 55 | 981317 | 1.05 | 1.27 | |
| PALANCA DE EMPUJE (B) | ||||
| 56 | 882888 | 17.33 | 20.96 | |
| Anillo-O (s-5) | ||||
| 57 | 872822 | 3.00 | 3.63 | |
| ANILLO TOPE | ||||
| 58 | 872971 | 1.05 | 1.27 | |
| Pasador de Rodillo D3x22 (10 Piezas) | ||||
| 59 | 949864 | 1.65 | 2.00 | |
| Pasador de Rodillo D3x28 (10 Piezas) | ||||
| 60 | 949865 | 2.55 | 3.09 | |
| Botón de bloqueo | ||||
| 61A | 886727 | 3.45 | 4.17 | |
| Bola de acero D3.175 (10 piezas) | ||||
| 62 | 959148 | 1.05 | 1.27 | |
| Resorte de bloqueo | ||||
| 63 | 882923 | 1.80 | 2.18 | |
| GANCHO | ||||
| 64 | 883763 | 4.80 | 5.81 | |
| Tornillo de máquina M5x35 (negro) | ||||
| 65 | 302197 | 1.05 | 1.27 | |
| O-RING DE LA VÁLVULA DE CABEZA (I.D.16.8) | ||||
| 66 | 877699 | 1.05 | 1.27 | |
| Casquilho de válvula (b) | ||||
| 67 | 882925 | 18.01 | 21.80 | |
| O-RING (S-18) | ||||
| 68 | 878885 | 1.05 | 1.27 | |
| Anillo O (I.D. 8.8) | ||||
| 69 | 878925 | 1.05 | 1.27 | |
| Pistón de la válvula (b) | ||||
| 70 | 880672 | 32.18 | 38.93 | |
| O-RING (I.D.11) | ||||
| 71 | 878887 | 1.65 | 2.00 | |
| Resorte del Émbolo | ||||
| 72 | 878884 | 1.65 | 2.00 | |
| Émbolo (A) | ||||
| 73 | 882921 | 15.54 | 18.80 | |
| Émbolo (A) | ||||
| 73A | 886622 | 16.23 | 19.63 | |
| Anillo-O (I.D.1.8) | ||||
| 74 | 878888 | 1.05 | 1.27 | |
| Buje de válvula (a) | ||||
| 75 | 882920 | 29.56 | 35.77 | |
| Anillo para eje | ||||
| 76 | 880319 | 1.65 | 2.00 | |
| Anillo de junta (p-9) | ||||
| 77 | 872645 | 1.65 | 2.00 | |
| Anillo O (p-21) | ||||
| 78 | 880330 | 1.05 | 1.27 | |
| Pistón de alimentación | ||||
| 79 | 882673 | 18.43 | 22.29 | |
| Muelle | ||||
| 80 | 882883 | 1.80 | 2.18 | |
| Anillo amortiguador | ||||
| 81 | 877711 | 1.95 | 2.36 | |
| Cubierta del Pistón de Alimentación | ||||
| 82 | 880331 | 3.15 | 3.81 | |
| Casquillo del cargador | ||||
| 83 | 878305 | 1.04 | 1.26 | |
| Anillo de retención D28 (10 piezas) | ||||
| 84 | 939555 | 4.35 | 5.26 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 85 | 882907 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 86 | 882899 | |||
| No hay información disponible, no se puede pedir | ||||
| 87 | 882901 | |||
| ETIQUETA DE ADVERTENCIA | ||||
| 88A | 884070 | 1.65 | 2.00 | |
| PASADOR | ||||
| 89 | 881825 | 3.00 | 3.63 | |
| REVISTA | ||||
| 90 | 882903 | 22.00 | 26.62 | |
| Anillo para eje | ||||
| 91A | 877826 | 2.55 | 3.09 | |
| PORTADA DE REVISTA | ||||
| 92 | 882904 | 18.01 | 21.80 | |
| Tapa de soporte (a) | ||||
| 95 | 881003 | 2.40 | 2.90 | |
| Resorte de trinquete | ||||
| 96 | 880398 | 7.65 | 9.26 | |
| Soporte de uñas (viejo 882906) | ||||
| 97A | 885683 | 24.75 | 29.95 | |
| Pasador de Rodillo D2.5x12 | ||||
| 98 | 878791 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 99 | 882905 | |||
| Resorte, acero inoxidable | ||||
| 100 | 881826 | 1.05 | 1.27 | |
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 101 | 949757 | 3.00 | 3.63 | |
| Eje guía de uñas | ||||
| 102 | 880658 | 8.40 | 10.16 | |
| Tope de clavo (a) | ||||
| 103 | 883783 | 67.79 | 82.02 | |
| No hay información disponible, no se puede pedir | ||||
| 104 | 882878 | |||
| No hay información disponible, no se puede pedir | ||||
| 105 | 883786 | |||
| Bloqueo de guía Nv50ae | ||||
| 106 | 886107 | 5.10 | 6.17 | |
| Resorte (antiguo 878308) | ||||
| 107 | 880446 | 1.35 | 1.63 | |
| Detenedor de uñas | ||||
| 108 | 882680 | 3.30 | 3.99 | |
| Muelle | ||||
| 109 | 880494 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal Nylock M4x10 | ||||
| 110 | 880413 | 1.05 | 1.27 | |
| CUBIERTA | ||||
| 111 | 882880 | 4.80 | 5.81 | |
| Cobertor para Guía de Uñas | ||||
| 112 | 883784 | 4.80 | 5.81 | |
| MANGUITO (B) | ||||
| 113 | 882881 | 3.30 | 3.99 | |
| Tornillo Hexagonal Hd M4x12 | ||||
| 114 | 880630 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 115 | 882926 | |||
| Pin de rodillo D1.6x10 | ||||
| 116 | 886228 | 1.80 | 2.18 | |
| Ass'y del Brazo del Gatillo | ||||
| 117 | 886624 | 16.78 | 20.30 | |
| No hay información disponible, no se puede pedir | ||||
| 118 | 888728 | |||
| No hay información disponible, no se puede pedir | ||||
| 501 | 877153 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 875769 | |||
| Cubierta de la nariz (a) | ||||
| 503 | 880678 | 4.20 | 5.08 | |
| Ya no disponible, sin reemplazo | ||||
| 504A | 886432 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 880408 | |||
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
