Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV65AJ'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

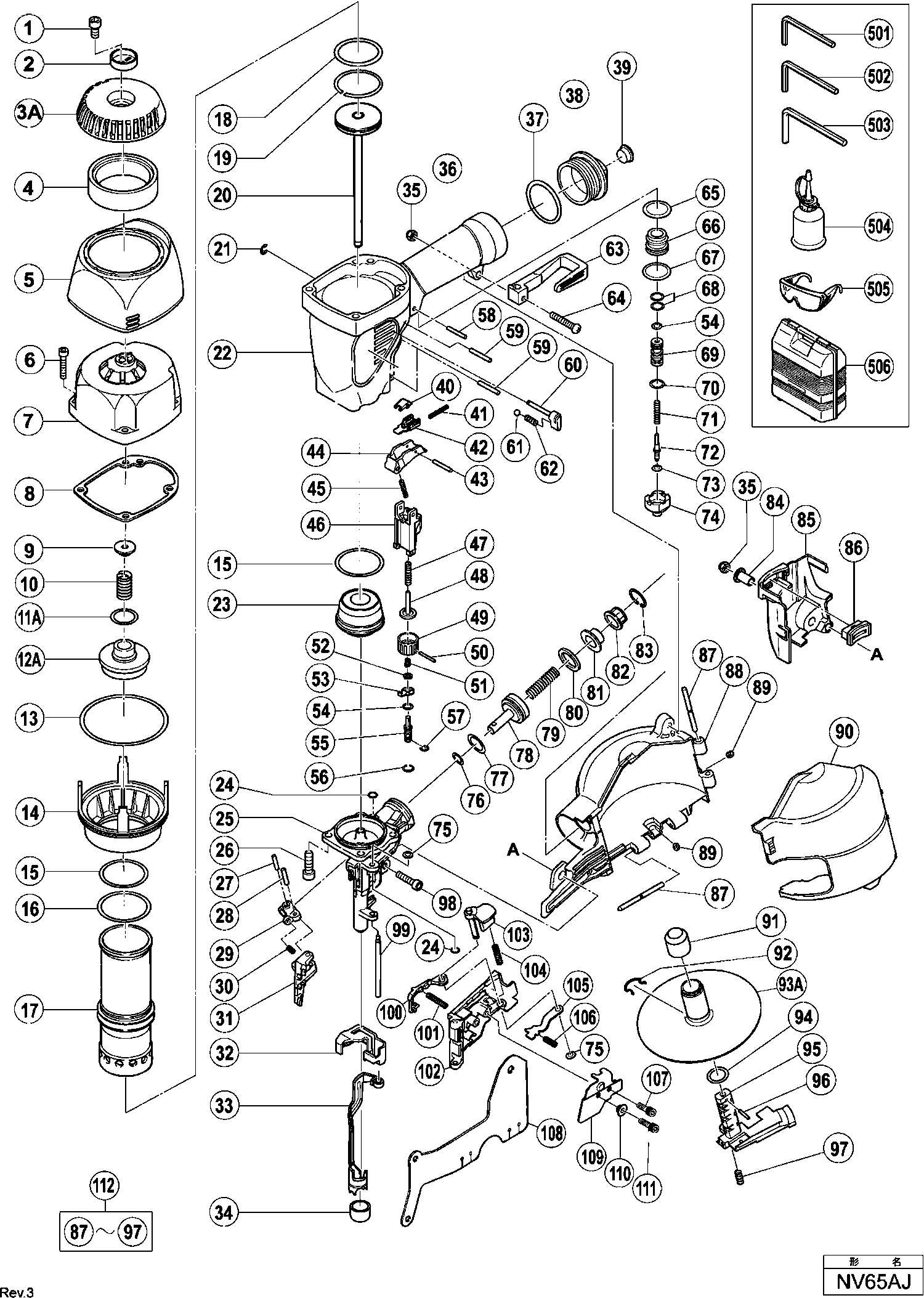

Dibujo técnico de los/las Hikoki NV65AJ
Lista de las piezas de repuesto de Hikoki NV65AJ
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo Allen M6x12 (antiguo 949657z,10s) | ||||
| 1 | 949657 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 2 | 882919 | |||
| TAPA SUPERIOR | ||||
| 3A | 882917 | 9.90 | 11.98 | |
| SILENCIADOR | ||||
| 4 | 882918 | 13.65 | 16.52 | |
| No hay información disponible, no se puede pedir | ||||
| 5 | 883632 | |||
| Tornillo M5x25 (antiguo 949662z, 10 Piezas) | ||||
| 6 | 949662 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 7 | 884300 | |||
| Junta (a) Cm12y | ||||
| 8 | 882915 | 4.80 | 5.81 | |
| Amortiguador de Cabeza | ||||
| 9 | 882914 | 6.60 | 7.99 | |
| Resorte de válvula de cabeza | ||||
| 10 | 882913 | 6.75 | 8.17 | |
| Anillo O (diám. int.20.8) | ||||
| 11A | 883992 | 1.65 | 2.00 | |
| Válvula principal (anterior 882912) | ||||
| 12A | 882927 | 14.10 | 17.06 | |
| Anillo-O (s-70) | ||||
| 13 | 878863 | 2.40 | 2.90 | |
| Placa del Cilindro | ||||
| 14 | 882910 | 6.45 | 7.80 | |
| Anillo O (s-46) | ||||
| 15 | 882874 | 1.65 | 2.00 | |
| O-ring (1ap-48) | ||||
| 16 | 877368 | 1.95 | 2.36 | |
| CILINDRO | ||||
| 17 | 882909 | 74.25 | 89.84 | |
| O-ring de pistón | ||||
| 18 | 882871 | 1.80 | 2.18 | |
| Anillo de pistón | ||||
| 19 | 882872 | 27.78 | 33.61 | |
| No hay información disponible, no se puede pedir | ||||
| 20 | 883920 | |||
| Anillo de retención D4 | ||||
| 21 | 968643 | 1.95 | 2.36 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 22 | 884301 | 246.26 | 297.98 | |
| Tope de pistón | ||||
| 23 | 882873 | 22.00 | 26.62 | |
| Anillo O (p-4) | ||||
| 24 | 874436 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 25 | 883921 | |||
| Tornillo de alta tensión Nylock M6x20 | ||||
| 26 | 880675 | 4.05 | 4.90 | |
| Pin de rodillo D4x16 (10 piezas) | ||||
| 27 | 949497 | 2.55 | 3.09 | |
| Rodillo de agujas | ||||
| 28 | 880659 | 1.05 | 1.27 | |
| Brazo para mecanismo de alimentación | ||||
| 29 | 878132 | 40.84 | 49.41 | |
| Resorte para mecanismo de alimentación | ||||
| 30 | 882924 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 31 | 883923 | |||
| Cubierta del Lever de Empuje (b) | ||||
| 32 | 882900 | 3.45 | 4.17 | |
| No hay información disponible, no se puede pedir | ||||
| 33 | 883924 | |||
| Cubierta de la nariz (a) | ||||
| 34 | 880678 | 4.20 | 5.08 | |
| Tuerca de Nylon M5 | ||||
| 35 | 877371 | 1.05 | 1.27 | |
| O-ring (i.d. 37.2) | ||||
| 37 | 880183 | 1.05 | 1.27 | |
| TAPA | ||||
| 38 | 882162 | 32.18 | 38.93 | |
| Cubierta para el Polvo | ||||
| 39 | 877914 | 1.95 | 2.36 | |
| Pieza del Gatillo | ||||
| 40 | 882896 | 1.65 | 2.00 | |
| Resorte, acero inoxidable | ||||
| 41 | 882897 | 1.65 | 2.00 | |
| Brazo del gatillo | ||||
| 42 | 882895 | 28.05 | 33.94 | |
| Pasador de rodillo D2.5x16 | ||||
| 43 | 881951 | 1.80 | 2.18 | |
| GATILLO | ||||
| 44 | 882894 | 3.30 | 3.99 | |
| Resorte del gatillo | ||||
| 45 | 883759 | 3.30 | 3.99 | |
| Guía de Palanca de Empuje | ||||
| 46 | 882885 | 6.45 | 7.80 | |
| Resorte del Lever de Empuje | ||||
| 47 | 882892 | 5.10 | 6.17 | |
| PALANCA DE EMPUJE (C) | ||||
| 48 | 882891 | 18.15 | 21.96 | |
| REGULADOR | ||||
| 49 | 882889 | 3.45 | 4.17 | |
| Pasador rodante D2x16 | ||||
| 50 | 880093 | 1.04 | 1.26 | |
| Muelle ajustador | ||||
| 51 | 882890 | 1.65 | 2.00 | |
| Placa de ajuste | ||||
| 52 | 882887 | 3.30 | 3.99 | |
| Placa ajustable | ||||
| 53 | 882886 | 3.30 | 3.99 | |
| O-RING (S-4) | ||||
| 54 | 981317 | 1.05 | 1.27 | |
| PALANCA DE EMPUJE (B) | ||||
| 55 | 882888 | 17.33 | 20.96 | |
| Anillo-O (s-5) | ||||
| 56 | 872822 | 3.00 | 3.63 | |
| ANILLO TOPE | ||||
| 57 | 872971 | 1.05 | 1.27 | |
| Pasador de Rodillo D3x22 (10 Piezas) | ||||
| 58 | 949864 | 1.65 | 2.00 | |
| Pasador de Rodillo D3x28 (10 Piezas) | ||||
| 59 | 949865 | 2.55 | 3.09 | |
| No hay información disponible, no se puede pedir | ||||
| 60 | 884302 | |||
| Bola de acero D3.175 (10 piezas) | ||||
| 61 | 959148 | 1.05 | 1.27 | |
| Resorte de bloqueo | ||||
| 62 | 882923 | 1.80 | 2.18 | |
| GANCHO | ||||
| 63 | 883763 | 4.80 | 5.81 | |
| Tornillo de máquina M5x35 (negro) | ||||
| 64 | 302197 | 1.05 | 1.27 | |
| O-RING DE LA VÁLVULA DE CABEZA (I.D.16.8) | ||||
| 65 | 877699 | 1.05 | 1.27 | |
| Casquilho de válvula (b) | ||||
| 66 | 882925 | 18.01 | 21.80 | |
| O-RING (S-18) | ||||
| 67 | 878885 | 1.05 | 1.27 | |
| Anillo O (I.D. 8.8) | ||||
| 68 | 878925 | 1.05 | 1.27 | |
| Pistón de la válvula (b) | ||||
| 69 | 880672 | 32.18 | 38.93 | |
| O-RING (I.D.11) | ||||
| 70 | 878887 | 1.65 | 2.00 | |
| Resorte del Émbolo | ||||
| 71 | 878884 | 1.65 | 2.00 | |
| Émbolo (A) | ||||
| 72 | 882921 | 15.54 | 18.80 | |
| Anillo-O (I.D.1.8) | ||||
| 73 | 878888 | 1.05 | 1.27 | |
| Buje de válvula (a) | ||||
| 74 | 882920 | 29.56 | 35.77 | |
| Anillo para eje | ||||
| 75 | 880319 | 1.65 | 2.00 | |
| Anillo de junta (p-9) | ||||
| 76 | 872645 | 1.65 | 2.00 | |
| Anillo O (p-21) | ||||
| 77 | 880330 | 1.05 | 1.27 | |
| Pistón de alimentación | ||||
| 78 | 882673 | 18.43 | 22.29 | |
| Muelle | ||||
| 79 | 882883 | 1.80 | 2.18 | |
| Anillo amortiguador | ||||
| 80 | 877711 | 1.95 | 2.36 | |
| Cubierta del Pistón de Alimentación | ||||
| 81 | 880331 | 3.15 | 3.81 | |
| Casquillo del cargador | ||||
| 82 | 878305 | 1.04 | 1.26 | |
| Anillo de retención D28 (10 piezas) | ||||
| 83 | 939555 | 4.35 | 5.26 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 84 | 882907 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 85 | 882899 | |||
| No hay información disponible, no se puede pedir | ||||
| 86 | 882901 | |||
| PASADOR | ||||
| 87 | 881825 | 3.00 | 3.63 | |
| REVISTA | ||||
| 88 | 882903 | 22.00 | 26.62 | |
| Anillo para eje | ||||
| 89 | 877826 | 2.55 | 3.09 | |
| Cubierta del revista | ||||
| 90 | 883926 | 16.36 | 19.80 | |
| Tapa de soporte (a) | ||||
| 91 | 881003 | 2.40 | 2.90 | |
| Resorte de trinquete | ||||
| 92 | 880398 | 7.65 | 9.26 | |
| Soporte de uñas (viejo 882906) | ||||
| 93A | 885683 | 24.75 | 29.95 | |
| Anillo de junta (p-9) | ||||
| 94 | 872645 | 1.65 | 2.00 | |
| Pasador de Rodillo D2.5x12 | ||||
| 95 | 878791 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 882905 | |||
| Resorte, acero inoxidable | ||||
| 97 | 881826 | 1.05 | 1.27 | |
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 98 | 949757 | 3.00 | 3.63 | |
| Eje guía de uñas | ||||
| 99 | 880658 | 8.40 | 10.16 | |
| Tope de clavo (a) | ||||
| 100 | 883783 | 67.79 | 82.02 | |
| No hay información disponible, no se puede pedir | ||||
| 101 | 882878 | |||
| No hay información disponible, no se puede pedir | ||||
| 102 | 883922 | |||
| Bloqueo de guía Nv50ae | ||||
| 103 | 886107 | 5.10 | 6.17 | |
| Resorte (antiguo 878308) | ||||
| 104 | 880446 | 1.35 | 1.63 | |
| Detenedor de uñas | ||||
| 105 | 882680 | 3.30 | 3.99 | |
| Muelle | ||||
| 106 | 880494 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal Nylock M4x10 | ||||
| 107 | 880413 | 1.05 | 1.27 | |
| CUBIERTA | ||||
| 108 | 882880 | 4.80 | 5.81 | |
| Cobertor para Guía de Uñas | ||||
| 109 | 883784 | 4.80 | 5.81 | |
| MANGUITO (B) | ||||
| 110 | 882881 | 3.30 | 3.99 | |
| Tornillo Hexagonal Hd M4x12 | ||||
| 111 | 880630 | 1.05 | 1.27 | |
| Revista Completa | ||||
| 112 | 884303 | 69.99 | 84.68 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944459 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 877153 | |||
| No hay información disponible, no se puede pedir | ||||
| 505 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 506 | 880790 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 876212 | |||
| Conjunto de Mecanismo de Disparo Secuencial | ||||
| 604 | 883991 | 84.56 | 102.32 | |
