Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV83A2'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

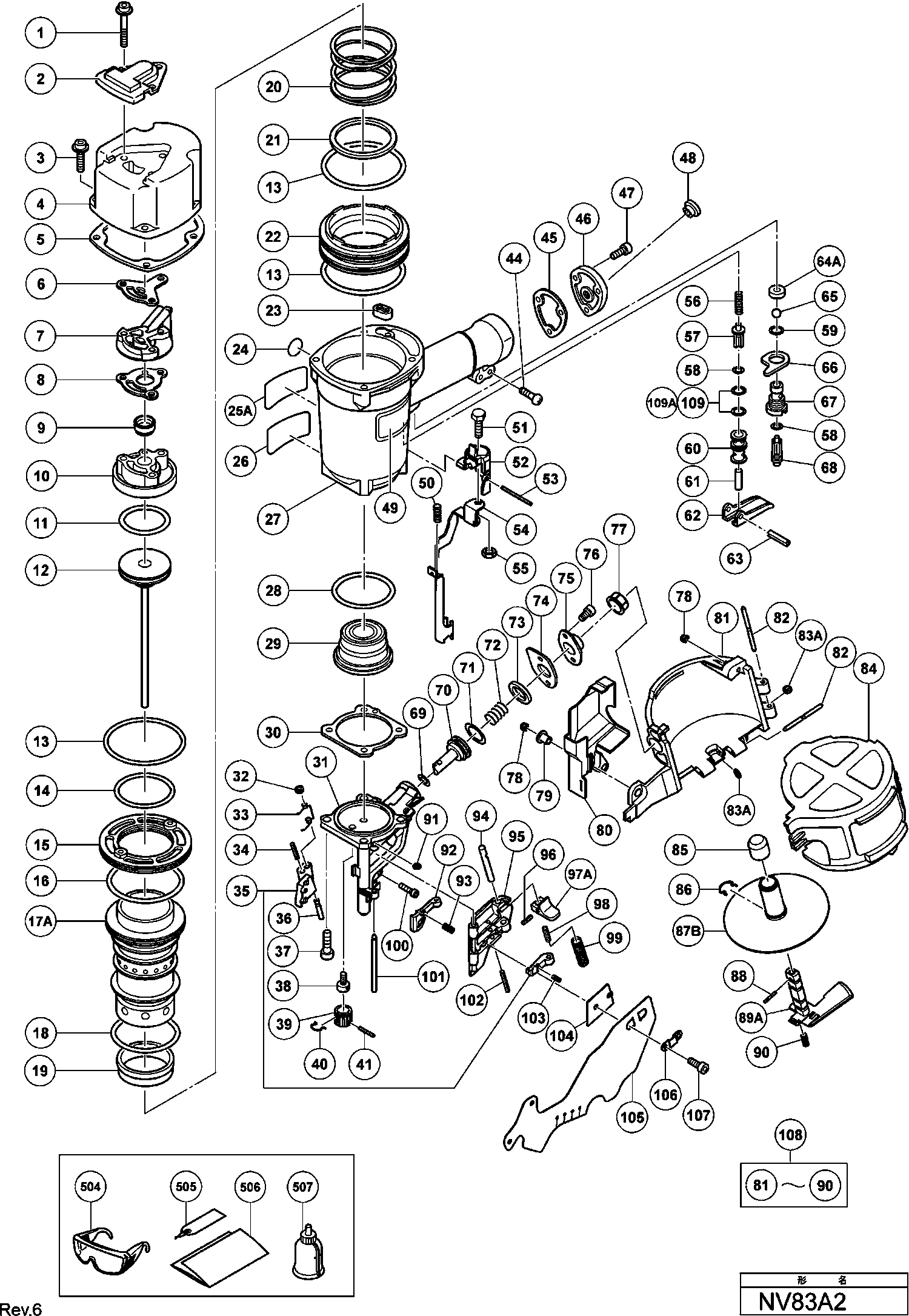

Dibujo técnico de los/las Hikoki NV83A2
Lista de las piezas de repuesto de Hikoki NV83A2
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo hex. Hd. M6x45 (con brida) | ||||
| 1 | 883509 | 3.30 | 3.99 | |
| Placa de cubierta | ||||
| 2 | 877330 | 3.90 | 4.72 | |
| No hay información disponible, no se puede pedir | ||||
| 3 | 883507 | |||
| Tapa de escape (Antiguo 877384) | ||||
| 4 | 877324 | 75.76 | 91.67 | |
| Plancha de sellado (b) Cm 12y | ||||
| 5 | 877325 | 4.50 | 5.44 | |
| Empaquetado de la tapa de la cabeza (f) | ||||
| 6 | 877329 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 7 | 877328 | |||
| Junta (c) | ||||
| 8 | 877854 | 2.40 | 2.90 | |
| Válvula de purga | ||||
| 9 | 878417 | 5.85 | 7.08 | |
| Cubierta para perno de golpe | ||||
| 10 | 877852 | 35.06 | 42.43 | |
| O-ring (1ap-48) | ||||
| 11 | 877368 | 1.95 | 2.36 | |
| Juego de pasadores de golpe | ||||
| 12 | 878428 | 111.93 | 135.43 | |
| O-ring (s-90) | ||||
| 13 | 877316 | 2.55 | 3.09 | |
| Anillo de junta tórica del cilindro 1.d.63.1 | ||||
| 14 | 877312 | 1.95 | 2.36 | |
| Placa del Cilindro | ||||
| 15 | 877318 | 20.49 | 24.79 | |
| Anillo de junta tórica del cilindro 1.d.79.3mm | ||||
| 16 | 877313 | 1.95 | 2.36 | |
| Cilindro (viejo 877810) | ||||
| 17A | 884068 | 49.64 | 60.06 | |
| Cilindro O-ring 1.d.69.3mm | ||||
| 18 | 877314 | 1.95 | 2.36 | |
| Anillo de cilindro | ||||
| 19 | 877317 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 20 | 877321 | |||
| Arandela | ||||
| 21 | 877322 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 22 | 877310 | |||
| Junta (g) | ||||
| 23 | 877327 | 1.05 | 1.27 | |
| Etiqueta de advertencia (a) | ||||
| 24 | 883513 | 1.65 | 2.00 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 25A | 884070 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 26 | 878183 | |||
| Cuerpo (b) | ||||
| 27 | 884040 | 98.59 | 119.29 | |
| Ya no disponible, sin reemplazo | ||||
| 28 | 877315 | |||
| Tope de pistón (b) | ||||
| 29 | 883511 | 14.03 | 16.97 | |
| Junta (a) Cm12y | ||||
| 30 | 877334 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 31 | 884020 | |||
| Anillo para eje | ||||
| 32 | 877826 | 2.55 | 3.09 | |
| Resorte para mecanismo de alimentación | ||||
| 33 | 877851 | 3.00 | 3.63 | |
| Pin de rodillo D3x16 (10 piezas) | ||||
| 34 | 949496 | 1.65 | 2.00 | |
| Mecanismo de alimentación (antiguo 877824) | ||||
| 35 | 877856 | 43.86 | 53.07 | |
| Eje del mecanismo de alimentación | ||||
| 36 | 877825 | 9.60 | 11.62 | |
| No hay información disponible, no se puede pedir | ||||
| 37 | 883492 | |||
| Tornillo de ajuste | ||||
| 38 | 884030 | 5.10 | 6.17 | |
| No hay información disponible, no se puede pedir | ||||
| 39 | 884029 | |||
| Resorte de trinquete (a) | ||||
| 40 | 884031 | 1.80 | 2.18 | |
| Pasador de rodillo D2.5x18 (10 piezas) | ||||
| 41 | 949863 | 1.80 | 2.18 | |
| Tornillo de Máquina M5X25 (10 Piezas) | ||||
| 44 | 949243 | 1.35 | 1.63 | |
| Empaque (d) | ||||
| 45 | 877331 | 1.05 | 1.27 | |
| Tapa (antigua 877367z) | ||||
| 46 | 878311 | 10.65 | 12.89 | |
| Tornillo Hexagonal M5x18 (10 Pcs) | ||||
| 47 | 949658 | 1.80 | 2.18 | |
| TAPA DE POLVO | ||||
| 48 | 872035 | 1.04 | 1.26 | |
| Muelle | ||||
| 50 | 877365 | 1.95 | 2.36 | |
| Muelle | ||||
| 50 | 878423 | 1.05 | 1.27 | |
| Bolt de Seguridad | ||||
| 51 | 875650 | 1.05 | 1.27 | |
| Protector de válvula | ||||
| 52 | 884027 | 3.45 | 4.17 | |
| Pasador de rodillo D3x45 (10 Piezas) | ||||
| 53 | 884025 | 1.80 | 2.18 | |
| No hay información disponible, no se puede pedir | ||||
| 54 | 884026 | |||
| Tuerca M5 (10 piezas) (ANTIGUO 949555Z) | ||||
| 55 | 949555 | 1.05 | 1.27 | |
| Muelle del émbolo | ||||
| 56 | 875643 | 1.05 | 1.27 | |
| ÉMBOLO | ||||
| 57 | 884039 | 25.58 | 30.95 | |
| Anillo O | ||||
| 58 | 874820 | 1.65 | 2.00 | |
| Anillo O (s-12) | ||||
| 59 | 875638 | 1.65 | 2.00 | |
| Casquillo de la válvula | ||||
| 60 | 878266 | 16.50 | 19.96 | |
| Seguro de pistón (b) | ||||
| 61 | 875642 | 8.70 | 10.53 | |
| Manija del interruptor | ||||
| 62 | 876203 | 2.55 | 3.09 | |
| Pasador de Rodillo D3x30 (10 Piezas) | ||||
| 63 | 949866 | 3.60 | 4.36 | |
| Empaque de válvula | ||||
| 64A | 888151 | 1.04 | 1.26 | |
| Bola de Uretano (b) D7.14 | ||||
| 65 | 875645 | 3.90 | 4.72 | |
| Placa de Valvula | ||||
| 66 | 875644 | 1.05 | 1.27 | |
| Casquillos de válvula de gatillo (antiguo 876738) | ||||
| 67 | 877335 | 12.60 | 15.25 | |
| Émbolo del gatillo | ||||
| 68 | 878121 | 1.65 | 2.00 | |
| Anillo de junta (p-9) | ||||
| 69 | 872645 | 1.65 | 2.00 | |
| Pistón de alimentación | ||||
| 70 | 877709 | 17.33 | 20.96 | |
| O-ring (p-22) | ||||
| 71 | 876796 | 1.05 | 1.27 | |
| Muelle | ||||
| 72 | 877144 | 1.65 | 2.00 | |
| Anillo amortiguador | ||||
| 73 | 877711 | 1.95 | 2.36 | |
| Cubierta del pistón de alimentación (a) | ||||
| 74 | 877827 | 1.65 | 2.00 | |
| Cubierta del Pistón de Alimentación | ||||
| 75 | 877713 | 2.55 | 3.09 | |
| Cerradura de sellado Hd. Tornillo Allen M5x10 | ||||
| 76 | 877839 | 1.05 | 1.27 | |
| Casquillo del cargador | ||||
| 77 | 878305 | 1.04 | 1.26 | |
| Tuerca de Nylon M5 | ||||
| 78 | 877371 | 1.05 | 1.27 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 79 | 882907 | 3.30 | 3.99 | |
| Ya no disponible, sin reemplazo | ||||
| 80 | 884028 | |||
| REVISTA | ||||
| 81 | 884033 | 16.09 | 19.47 | |
| PASADOR | ||||
| 82 | 883111 | 9.75 | 11.80 | |
| Anillo para eje | ||||
| 83A | 877826 | 2.55 | 3.09 | |
| Cubierta del revista | ||||
| 84 | 884034 | 12.90 | 15.61 | |
| Tapa del soporte | ||||
| 85 | 884038 | 1.65 | 2.00 | |
| Resorte de trinquete | ||||
| 86 | 884037 | 3.30 | 3.99 | |
| Juego de portadores de clavos (antiguo 884036) | ||||
| 87A | 884078 | 7.95 | 9.62 | |
| Pasador de rodillo D2.5x18 (10 piezas) | ||||
| 88 | 949863 | 1.80 | 2.18 | |
| Eje (antiguo 884035) | ||||
| 89A | 884079 | 4.35 | 5.26 | |
| Resorte, acero inoxidable | ||||
| 90 | 881826 | 1.05 | 1.27 | |
| Anillo para eje | ||||
| 91 | 880319 | 1.65 | 2.00 | |
| Tope de uñas sub | ||||
| 92 | 878401 | 22.83 | 27.62 | |
| Resorte de parada secundaria | ||||
| 93 | 877468 | 1.05 | 1.27 | |
| Eje de Bloqueo | ||||
| 94 | 877820 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 95 | 884021 | |||
| Pasador D3x10 (10 piezas) | ||||
| 96 | 949776 | 2.40 | 2.90 | |
| Bloqueo de guía Nv45ab2 | ||||
| 97A | 326774 | 7.05 | 8.53 | |
| Resorte, acero inoxidable | ||||
| 98 | 877372 | 2.40 | 2.90 | |
| Resorte, acero inoxidable | ||||
| 99 | 878425 | 2.40 | 2.90 | |
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 100 | 949757 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 101 | 884024 | |||
| Pasador de Rodillo D3x28 (10 Piezas) | ||||
| 102 | 949865 | 2.55 | 3.09 | |
| Resorte de Tope Principal | ||||
| 103 | 876681 | 1.65 | 2.00 | |
| Cobertor para Guía de Uñas | ||||
| 104 | 877469 | 1.05 | 1.27 | |
| CUBIERTA | ||||
| 105 | 884023 | 1.50 | 1.82 | |
| Placa | ||||
| 106 | 884022 | 1.65 | 2.00 | |
| Cerradura de sellado Hd. Tornillo Allen M4x8 | ||||
| 107 | 877838 | 1.05 | 1.27 | |
| Revista Completa | ||||
| 108 | 884032 | 42.49 | 51.41 | |
| Anillo O (s-12) | ||||
| 109 | 875638 | 1.65 | 2.00 | |
| Anillo O (i.d 10.7) | ||||
| 109A | 884112 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 504 | 875769 | |||
| Etiqueta de precaución | ||||
| 505 | 882413 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 506 | 882414 | |||
| No hay información disponible, no se puede pedir | ||||
| 507 | 877153 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 876762 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 603 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 604A | 888213 | |||
