Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV83A4'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

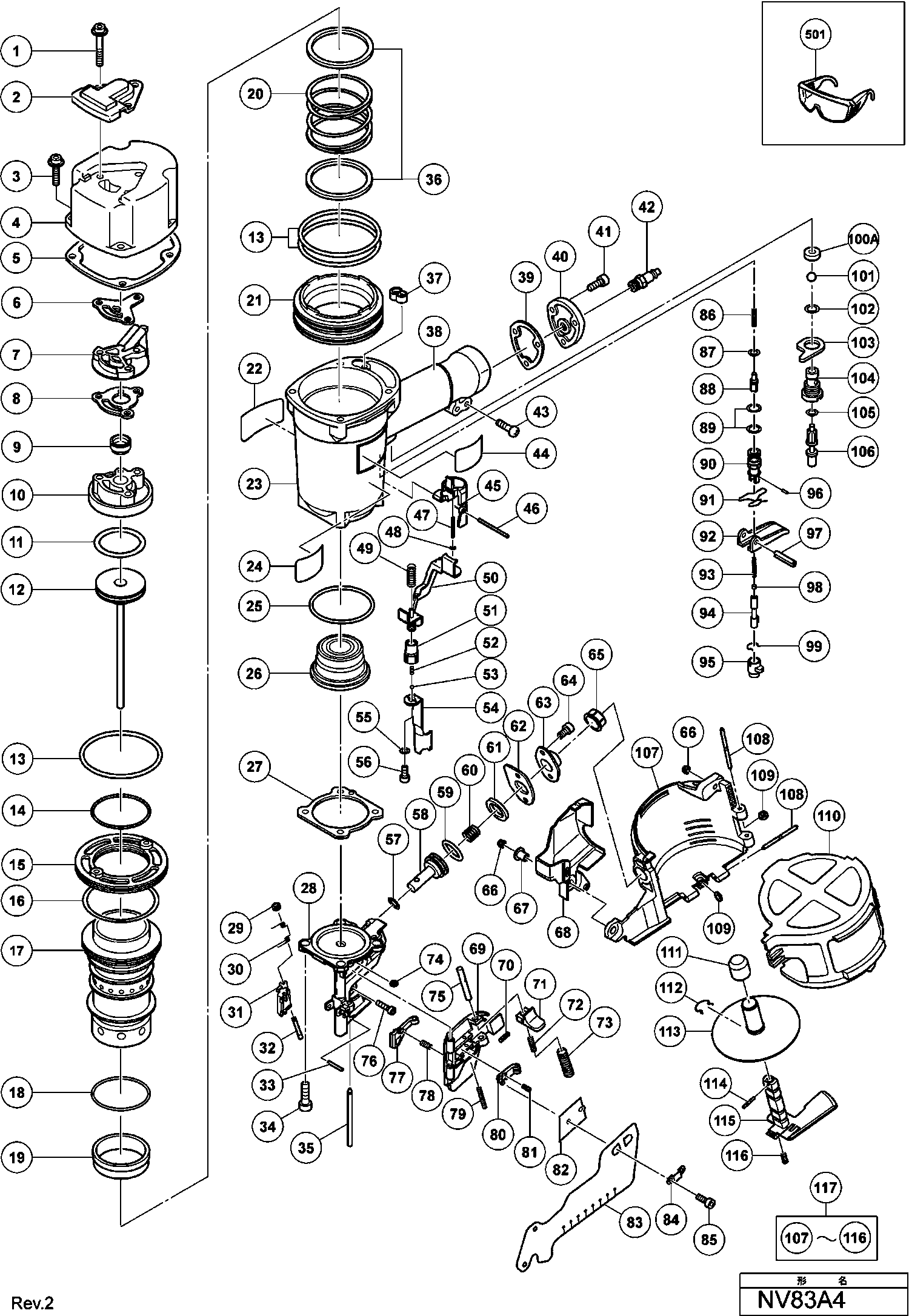

Dibujo técnico de los/las Hikoki NV83A4
Lista de las piezas de repuesto de Hikoki NV83A4
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo hex. Hd. M6x45 (con brida) | ||||
| 1 | 883509 | 3.30 | 3.99 | |
| Placa de cubierta | ||||
| 2 | 877330 | 3.90 | 4.72 | |
| No hay información disponible, no se puede pedir | ||||
| 3 | 883507 | |||
| Tapa de escape (Antiguo 877384) | ||||
| 4 | 877324 | 75.76 | 91.67 | |
| Plancha de sellado (b) Cm 12y | ||||
| 5 | 877325 | 4.50 | 5.44 | |
| Empaquetado de la tapa de la cabeza (f) | ||||
| 6 | 877329 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 7 | 877328 | |||
| Junta (c) | ||||
| 8 | 877854 | 2.40 | 2.90 | |
| Válvula de escape | ||||
| 9 | 887774 | 3.15 | 3.81 | |
| No hay información disponible, no se puede pedir | ||||
| 10 | 888159 | |||
| O-ring (1ap-48) | ||||
| 11 | 877368 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 12 | 888160 | |||
| O-ring (s-90) | ||||
| 13 | 877316 | 2.55 | 3.09 | |
| Anillo de junta tórica del cilindro 1.d.63.1 | ||||
| 14 | 877312 | 1.95 | 2.36 | |
| Placa del Cilindro | ||||
| 15 | 877318 | 20.49 | 24.79 | |
| Cilindro O-ring 1.d.69.3mm | ||||
| 16 | 877314 | 1.95 | 2.36 | |
| CILINDRO | ||||
| 17 | 888133 | 42.90 | 51.91 | |
| No hay información disponible, no se puede pedir | ||||
| 18 | 878376 | |||
| Anillo de cilindro | ||||
| 19A | 886483 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 20 | 877321 | |||
| Guía del cilindro (C) | ||||
| 21 | 888132 | 8.00 | 9.68 | |
| No hay información disponible, no se puede pedir | ||||
| 22A | 888957 | |||
| No hay información disponible, no se puede pedir | ||||
| 23 | 888158 | |||
| Etiqueta | ||||
| 24 | 887864 | 1.20 | 1.45 | |
| Ya no disponible, sin reemplazo | ||||
| 25 | 877315 | |||
| Tope de pistón (b) | ||||
| 26 | 883511 | 14.03 | 16.97 | |
| Junta (a) Cm12y | ||||
| 27 | 877334 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 28 | 888153 | |||
| Anillo para eje | ||||
| 29 | 877826 | 2.55 | 3.09 | |
| Resorte para mecanismo de alimentación | ||||
| 30 | 877851 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 31 | 888154 | |||
| Eje del mecanismo de alimentación | ||||
| 32 | 877825 | 9.60 | 11.62 | |
| No hay información disponible, no se puede pedir | ||||
| 33 | 888162 | |||
| No hay información disponible, no se puede pedir | ||||
| 34 | 883492 | |||
| Eje guía de uñas | ||||
| 35 | 887847 | 4.20 | 5.08 | |
| Arandela | ||||
| 36 | 877322 | 2.40 | 2.90 | |
| Junta (g) | ||||
| 37 | 877327 | 1.05 | 1.27 | |
| Empaque (d) | ||||
| 39 | 877331 | 1.05 | 1.27 | |
| Tapa (antigua 877367z) | ||||
| 40 | 878311 | 10.65 | 12.89 | |
| Tornillo Hexagonal M5x18 (10 Pcs) | ||||
| 41 | 949658 | 1.80 | 2.18 | |
| Enchufe de aire Npt 3/8 | ||||
| 42 | 887863 | 2.10 | 2.54 | |
| Tornillo de Máquina M5X25 (10 Piezas) | ||||
| 43 | 949243 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 44 | 888163 | |||
| No hay información disponible, no se puede pedir | ||||
| 45 | 887862 | |||
| No hay información disponible, no se puede pedir | ||||
| 46 | 887852 | |||
| No hay información disponible, no se puede pedir | ||||
| 47 | 887732 | |||
| Anillo de retención (s-3) | ||||
| 48 | 881715 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 49 | 884067 | |||
| No hay información disponible, no se puede pedir | ||||
| 50 | 888156 | |||
| REGULADOR | ||||
| 51 | 326799 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 52 | 880175 | |||
| Bola de acero D3.175 (10 piezas) | ||||
| 53 | 959148 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 54 | 888155 | |||
| Arandela | ||||
| 55 | 880081 | 1.04 | 1.26 | |
| Tornillo Allen M6x12 (antiguo 949657z,10s) | ||||
| 56 | 949657 | 3.00 | 3.63 | |
| Anillo de junta (p-9) | ||||
| 57 | 872645 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 58 | 887849 | |||
| O-ring (p-22) | ||||
| 59 | 876796 | 1.05 | 1.27 | |
| Muelle | ||||
| 60 | 877144 | 1.65 | 2.00 | |
| Anillo amortiguador | ||||
| 61 | 877711 | 1.95 | 2.36 | |
| Cubierta del pistón de alimentación (a) | ||||
| 62 | 877827 | 1.65 | 2.00 | |
| Cubierta del Pistón de Alimentación | ||||
| 63 | 877713 | 2.55 | 3.09 | |
| No hay información disponible, no se puede pedir | ||||
| 64 | 888169 | |||
| Casquillo del cargador | ||||
| 65 | 878305 | 1.04 | 1.26 | |
| Tuerca de Nylon M5 | ||||
| 66 | 877371 | 1.05 | 1.27 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 67 | 882907 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 68 | 888157 | |||
| No hay información disponible, no se puede pedir | ||||
| 69 | 887844 | |||
| Pasador rodante D3x10 (10 piezas) | ||||
| 70 | 887458 | 1.20 | 1.45 | |
| Bloqueo de guía Nv45ab2 | ||||
| 71 | 326774 | 7.05 | 8.53 | |
| Resorte, acero inoxidable | ||||
| 72 | 877372 | 2.40 | 2.90 | |
| Resorte, acero inoxidable | ||||
| 73 | 878425 | 2.40 | 2.90 | |
| Anillo para eje | ||||
| 74 | 880319 | 1.65 | 2.00 | |
| Eje de Bloqueo | ||||
| 75 | 877820 | 3.30 | 3.99 | |
| Tornillo Hexagonal Hd M5x20 (10 unidades) | ||||
| 76 | 949757 | 3.00 | 3.63 | |
| Tope de uñas sub | ||||
| 77 | 878401 | 22.83 | 27.62 | |
| Resorte de parada secundaria | ||||
| 78 | 877468 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 79 | 887846 | |||
| No hay información disponible, no se puede pedir | ||||
| 80 | 887845 | |||
| Resorte de Tope Principal | ||||
| 81 | 876681 | 1.65 | 2.00 | |
| Cobertor para Guía de Uñas | ||||
| 82 | 877469 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 83 | 888161 | |||
| Placa | ||||
| 84 | 884022 | 1.65 | 2.00 | |
| PERNO NYLOCK HEX.SOCKET HD M4X8 | ||||
| 85 | 878614 | 1.04 | 1.26 | |
| Muelle del émbolo | ||||
| 86 | 887724 | 1.20 | 1.45 | |
| Anillo O (p-4) | ||||
| 87 | 874436 | 1.05 | 1.27 | |
| ÉMBOLO | ||||
| 88 | 887725 | 1.20 | 1.45 | |
| Anillo O (i.d 10.7) | ||||
| 89 | 884112 | 1.65 | 2.00 | |
| Casquillo de la válvula | ||||
| 90 | 888135 | 24.75 | 29.95 | |
| Resorte del gatillo | ||||
| 91 | 887727 | 3.15 | 3.81 | |
| Manija del interruptor | ||||
| 92 | 876203 | 2.55 | 3.09 | |
| RESORTE DE VARILLA | ||||
| 93 | 887728 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 94 | 887904 | |||
| Botón de cambio | ||||
| 95 | 888136 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 887768 | |||
| No hay información disponible, no se puede pedir | ||||
| 97 | 887865 | |||
| VARILLA (B) | ||||
| 98 | 887729 | 1.20 | 1.45 | |
| Resorte de trinquete | ||||
| 99 | 886331 | 1.05 | 1.27 | |
| Empaque de válvula | ||||
| 100A | 888151 | 1.04 | 1.26 | |
| Bola de Uretano (b) D7.14 | ||||
| 101 | 875645 | 3.90 | 4.72 | |
| Anillo O (s-12) | ||||
| 102 | 875638 | 1.65 | 2.00 | |
| Placa de Valvula | ||||
| 103 | 887771 | 4.20 | 5.08 | |
| Casquillo de la válvula de disparo | ||||
| 104 | 888134 | 5.55 | 6.72 | |
| No hay información disponible, no se puede pedir | ||||
| 105 | 887840 | |||
| No hay información disponible, no se puede pedir | ||||
| 106 | 887905 | |||
| No hay información disponible, no se puede pedir | ||||
| 107 | 887855 | |||
| PASADOR | ||||
| 108 | 883111 | 9.75 | 11.80 | |
| Anillo para eje | ||||
| 109 | 877826 | 2.55 | 3.09 | |
| Cubierta del revista | ||||
| 110 | 884034 | 12.90 | 15.61 | |
| Tapa del soporte | ||||
| 111 | 884038 | 1.65 | 2.00 | |
| Resorte de trinquete | ||||
| 112 | 884037 | 3.30 | 3.99 | |
| Porta uñas (a) | ||||
| 113 | 888107 | 3.00 | 3.63 | |
| Pasador de rodillo D2.5 | ||||
| 114 | 887856 | 1.20 | 1.45 | |
| Eje (antiguo 884035) | ||||
| 115 | 884079 | 4.35 | 5.26 | |
| Resorte, acero inoxidable | ||||
| 116 | 881826 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 117 | 887853 | |||
| No hay información disponible, no se puede pedir | ||||
| 501 | 875769 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
