Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki NV90HMC'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

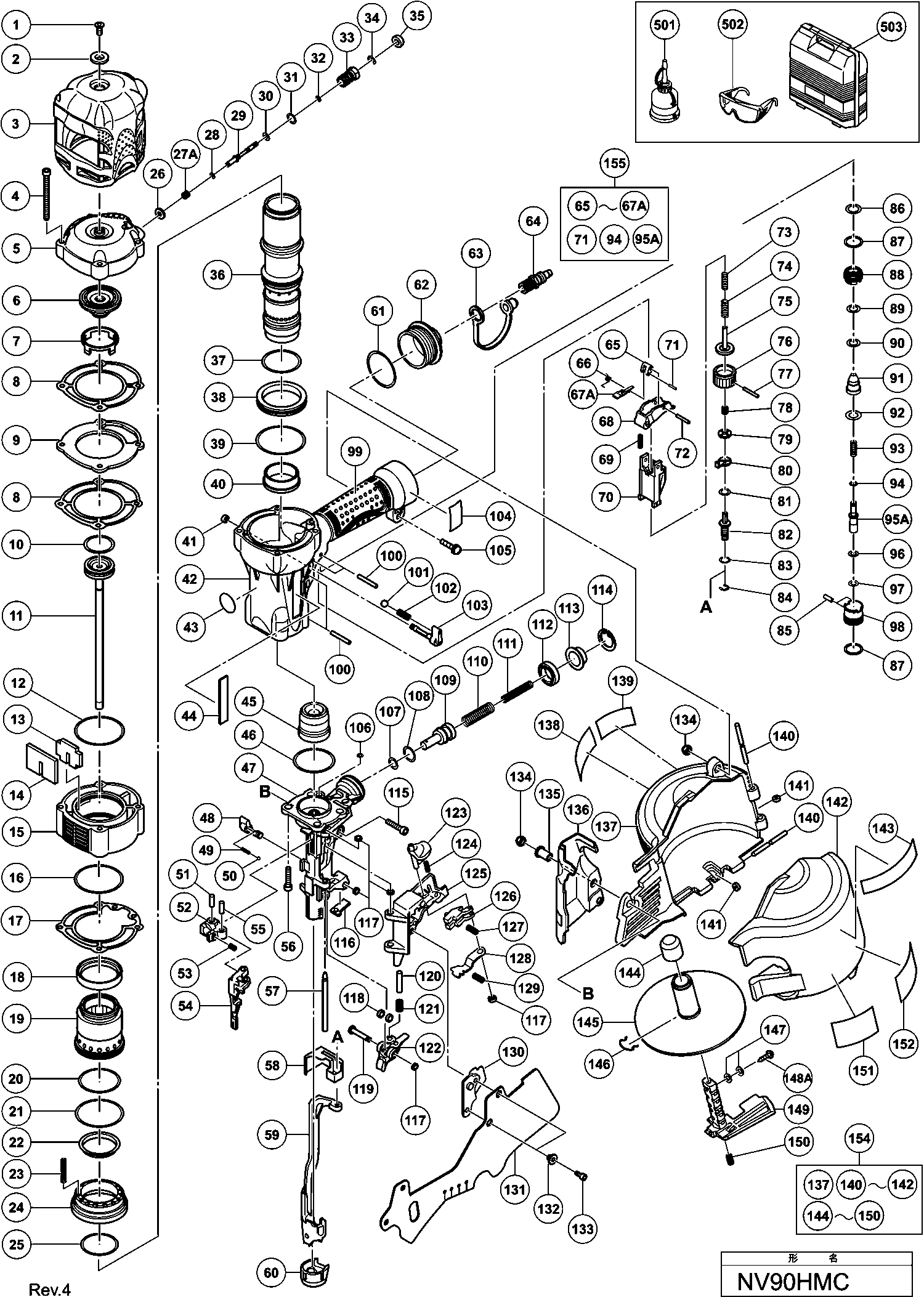

Dibujo técnico de los/las Hikoki NV90HMC
Lista de las piezas de repuesto de Hikoki NV90HMC
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Seal Lock Hex. Tornillo de cabeza plana de casquil | ||||
| 1 | 887128 | 1.80 | 2.18 | |
| Arandela | ||||
| 2 | 885264 | 5.10 | 6.17 | |
| Protector | ||||
| 3 | 886890 | 9.75 | 11.80 | |
| Tornillo Nylock M5x65 | ||||
| 4 | 885854 | 3.45 | 4.17 | |
| Cubierta Superior | ||||
| 5 | 886901 | 51.84 | 62.72 | |
| Amortiguador de Cabeza | ||||
| 6 | 886898 | 8.10 | 9.80 | |
| Guía de cabeza | ||||
| 7 | 886904 | 39.74 | 48.08 | |
| Plancha de sellado (b) Cm 12y | ||||
| 8 | 886902 | 5.10 | 6.17 | |
| Placa | ||||
| 9 | 886903 | 9.00 | 10.89 | |
| Anillo O | ||||
| 10 | 886881 | 5.10 | 6.17 | |
| Pasador de golpe | ||||
| 11 | 886880 | 128.01 | 154.90 | |
| Junta tórica (i.d. 48.5) | ||||
| 12 | 886900 | 6.75 | 8.17 | |
| Silenciador (a) | ||||
| 13 | 885851 | 5.10 | 6.17 | |
| No hay información disponible, no se puede pedir | ||||
| 14 | 885850 | |||
| Cubierta de escape (oro) | ||||
| 15 | 887127 | 158.54 | 191.83 | |
| Anillo O | ||||
| 16 | 887129 | 3.45 | 4.17 | |
| Empaque (c) | ||||
| 17 | 885852 | 10.05 | 12.16 | |
| Goma de Válvula de Manguito | ||||
| 18 | 885839 | 15.68 | 18.97 | |
| Válvula manguito | ||||
| 19 | 886896 | 48.81 | 59.06 | |
| Anillo O | ||||
| 20 | 887126 | 6.75 | 8.17 | |
| Anillo O | ||||
| 21 | 885841 | 18.01 | 21.80 | |
| Goma de Escape | ||||
| 22 | 885844 | 8.40 | 10.16 | |
| Resorte de Válvula de Manga | ||||
| 23 | 885846 | 1.80 | 2.18 | |
| Placa de Valvula | ||||
| 24 | 886899 | 42.76 | 51.74 | |
| Anillo-O (s-32) | ||||
| 25 | 872767 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 26 | 881711 | |||
| Muelle | ||||
| 27A | 887177 | 1.20 | 1.45 | |
| Anillo O | ||||
| 28 | 878607 | 1.05 | 1.27 | |
| ÉMBOLO | ||||
| 29 | 886044 | 18.29 | 22.13 | |
| Anillo-O (1ap-3) | ||||
| 30 | 873093 | 1.05 | 1.27 | |
| Anillo O (s-10) | ||||
| 31 | 987105 | 1.05 | 1.27 | |
| Anillo de retención (s-3) | ||||
| 32 | 881715 | 1.05 | 1.27 | |
| Casquillo de la válvula | ||||
| 33 | 885027 | 20.21 | 24.46 | |
| Anillo de retención D4 | ||||
| 34 | 968643 | 1.95 | 2.36 | |
| Botón (verde) | ||||
| 35 | 884334 | 1.65 | 2.00 | |
| CILINDRO | ||||
| 36 | 886894 | 134.20 | 162.38 | |
| Anillo O (s-36) | ||||
| 37 | 984483 | 1.65 | 2.00 | |
| Placa del Cilindro | ||||
| 38 | 886895 | 11.10 | 13.43 | |
| Anillo O (b) | ||||
| 39 | 985765 | 1.95 | 2.36 | |
| Anillo de cilindro | ||||
| 40 | 881244 | 10.05 | 12.16 | |
| Anillo para eje | ||||
| 41 | 886669 | 1.80 | 2.18 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 42 | 886893 | 100.65 | 121.79 | |
| Etiqueta de advertencia (a) | ||||
| 43 | 883513 | 1.65 | 2.00 | |
| Placa de Marca | ||||
| 44 | 886342 | 1.80 | 2.18 | |
| Tope de pistón | ||||
| 45 | 886882 | 14.99 | 18.13 | |
| Anillo O (s-34) | ||||
| 46 | 980879 | 1.05 | 1.27 | |
| Pieza de la nariz | ||||
| 47 | 886883 | 268.26 | 324.60 | |
| Botón De Cambio | ||||
| 48 | 887124 | 3.45 | 4.17 | |
| Resorte de bloqueo | ||||
| 49 | 882923 | 1.80 | 2.18 | |
| Bola de acero D3.175 (10 piezas) | ||||
| 50 | 959148 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 51 | 949498 | |||
| Brazo de alimentación (b) | ||||
| 52 | 883144 | 46.75 | 56.57 | |
| Resorte para mecanismo de alimentación | ||||
| 53 | 883143 | 1.65 | 2.00 | |
| Mecanismo de alimentación | ||||
| 54 | 886886 | 25.03 | 30.28 | |
| Husillo (b) | ||||
| 55 | 883093 | 3.30 | 3.99 | |
| Tornillo de empaquetadura M7x25 (antiguo 991696) | ||||
| 56 | 993040 | 2.40 | 2.90 | |
| Eje guía de uñas | ||||
| 57 | 883091 | 7.80 | 9.44 | |
| Cubierta del Lever de Empuje (b) | ||||
| 58 | 883113 | 5.10 | 6.17 | |
| Palanca de empuje (a) | ||||
| 59 | 886892 | 106.84 | 129.27 | |
| Cubierta de la nariz (a) | ||||
| 60 | 886889 | 3.45 | 4.17 | |
| O-ring (i.d. 37.2) | ||||
| 61 | 880183 | 1.05 | 1.27 | |
| Tapa (oro) | ||||
| 62 | 886426 | 20.21 | 24.46 | |
| Cubierta para el Polvo | ||||
| 63 | 877914 | 1.95 | 2.36 | |
| Enchufe de aire L-pt 1/4 | ||||
| 64 | 883135 | 14.99 | 18.13 | |
| Pieza del disparador (c) | ||||
| 65 | 886626 | 1.80 | 2.18 | |
| Resorte del gatillo | ||||
| 66 | 886627 | 1.80 | 2.18 | |
| Interruptor | ||||
| 68 | 886623 | 3.45 | 4.17 | |
| Resorte del gatillo | ||||
| 69 | 883759 | 3.30 | 3.99 | |
| Guía de Palanca de Empuje | ||||
| 70 | 886047 | 18.29 | 22.13 | |
| Pin de rodillo D1.6x10 | ||||
| 71 | 886228 | 1.80 | 2.18 | |
| Pasador de rodillo D2.5x16 | ||||
| 72 | 881951 | 1.80 | 2.18 | |
| MUELLE DE LA PALANCA DE EMPUJE (B) | ||||
| 73 | 883302 | 1.65 | 2.00 | |
| Muelle de palanca de empuje (a) | ||||
| 74 | 883305 | 1.50 | 1.82 | |
| PALANCA DE EMPUJE (C) | ||||
| 75 | 882891 | 18.15 | 21.96 | |
| REGULADOR | ||||
| 76 | 882889 | 3.45 | 4.17 | |
| Pasador rodante D2x16 | ||||
| 77 | 880093 | 1.04 | 1.26 | |
| Muelle ajustador | ||||
| 78 | 882890 | 1.65 | 2.00 | |
| Placa ajustable | ||||
| 79 | 884973 | 1.65 | 2.00 | |
| Placa ajustable | ||||
| 80 | 882886 | 3.30 | 3.99 | |
| O-RING (S-4) | ||||
| 81 | 981317 | 1.05 | 1.27 | |
| PALANCA DE EMPUJE (B) | ||||
| 82 | 886043 | 18.01 | 21.80 | |
| Anillo-O (s-5) | ||||
| 83 | 872822 | 3.00 | 3.63 | |
| ANILLO TOPE | ||||
| 84 | 872971 | 1.05 | 1.27 | |
| Pasador D2x8 (10 piezas) | ||||
| 85 | 949778 | 1.80 | 2.18 | |
| Anillo O (s-14) | ||||
| 86 | 876319 | 1.65 | 2.00 | |
| O-ring (s-16) | ||||
| 87 | 876031 | 1.65 | 2.00 | |
| Casquilho de válvula (b) | ||||
| 88 | 886910 | 20.76 | 25.12 | |
| Anillo O (p7-u) | ||||
| 89 | 883105 | 3.45 | 4.17 | |
| Anillo O (p9-u) | ||||
| 90 | 883104 | 3.45 | 4.17 | |
| Pistón de la válvula | ||||
| 91 | 883101 | 30.25 | 36.60 | |
| Anillo O (1ap-11) | ||||
| 92 | 878764 | 1.04 | 1.26 | |
| Muelle del émbolo | ||||
| 93 | 883103 | 1.80 | 2.18 | |
| Anillo O (diámetro interior 1.8) Desde 7.2016 Para | ||||
| 94 | 883405 | 5.10 | 6.17 | |
| Anillo O (1ap-5) | ||||
| 96 | 873407 | 1.04 | 1.26 | |
| Anillo O (s-6) | ||||
| 97 | 997218 | 1.05 | 1.27 | |
| Buje de válvula (a) | ||||
| 98 | 883099 | 8.10 | 9.80 | |
| Pasador de Rodillo D3x28 (10 Piezas) | ||||
| 100 | 949865 | 2.55 | 3.09 | |
| Bola de acero D3.175 (10 piezas) | ||||
| 101 | 959148 | 1.05 | 1.27 | |
| Resorte de bloqueo | ||||
| 102 | 882923 | 1.80 | 2.18 | |
| Botón de bloqueo | ||||
| 103 | 886727 | 3.45 | 4.17 | |
| Tornillo Máquina M5x25 (negro) | ||||
| 105 | 880734 | 1.04 | 1.26 | |
| Anillo-O (1ap-3) | ||||
| 106 | 873093 | 1.05 | 1.27 | |
| Anillo de junta (p-9) | ||||
| 107 | 872645 | 1.65 | 2.00 | |
| ANILLO O DEL PISTÓN DE ALIMENTACIÓN (I.D.14) | ||||
| 108 | 877763 | 1.05 | 1.27 | |
| Pistón de alimentación | ||||
| 109 | 883094 | 22.00 | 26.62 | |
| Resorte (a) Dh18vb | ||||
| 110 | 883095 | 1.80 | 2.18 | |
| Resorte (b) | ||||
| 111 | 883096 | 1.80 | 2.18 | |
| PARACHOQUES | ||||
| 112 | 885681 | 7.35 | 8.89 | |
| Cubierta del Pistón de Alimentación | ||||
| 113 | 883098 | 3.45 | 4.17 | |
| Anillo de bloqueo para D24 | ||||
| 114 | 983748 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal M5x22 | ||||
| 115 | 883368 | 1.80 | 2.18 | |
| Parachoques de Nariz | ||||
| 116 | 887131 | 5.10 | 6.17 | |
| Anillo para eje | ||||
| 117 | 880319 | 1.65 | 2.00 | |
| Manga de nariz | ||||
| 118 | 887122 | 1.80 | 2.18 | |
| Eje de nariz | ||||
| 119 | 887125 | 3.45 | 4.17 | |
| Eje de Uretano | ||||
| 120 | 887132 | 5.10 | 6.17 | |
| Muelle | ||||
| 121 | 886888 | 5.10 | 6.17 | |
| Pieza de nariz (a) | ||||
| 122 | 886887 | 27.50 | 33.28 | |
| Eje de Uretano | ||||
| 123 | 887130 | 5.70 | 6.90 | |
| Resorte (antiguo 878308) | ||||
| 124 | 880446 | 1.35 | 1.63 | |
| VARILLA | ||||
| 125 | 886884 | 51.84 | 62.72 | |
| Tope de clavo (a) | ||||
| 126 | 883085 | 31.90 | 38.60 | |
| Muelle | ||||
| 127 | 883088 | 1.65 | 2.00 | |
| Tope de clavo (b) | ||||
| 128 | 883086 | 3.30 | 3.99 | |
| Muelle | ||||
| 129 | 883087 | 1.65 | 2.00 | |
| Cobertor para Guía de Uñas | ||||
| 130 | 883089 | 4.35 | 5.26 | |
| CUBIERTA | ||||
| 131 | 886885 | 6.75 | 8.17 | |
| MANGUITO (B) | ||||
| 132 | 882881 | 3.30 | 3.99 | |
| Tornillo Hexagonal Hd M4x12 | ||||
| 133 | 880630 | 1.05 | 1.27 | |
| Tuerca de Nylon M5 | ||||
| 134 | 877371 | 1.05 | 1.27 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 135 | 882907 | 3.30 | 3.99 | |
| Cubierta de Palanca de Empuje (a) | ||||
| 136 | 886891 | 5.10 | 6.17 | |
| REVISTA | ||||
| 137 | 886906 | 14.70 | 17.79 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 139 | 887175 | 5.10 | 6.17 | |
| PASADOR | ||||
| 140 | 883111 | 9.75 | 11.80 | |
| Anillo para eje | ||||
| 141 | 877826 | 2.55 | 3.09 | |
| PORTADA DE REVISTA | ||||
| 142 | 886907 | 11.10 | 13.43 | |
| Tapa de soporte (a) | ||||
| 144 | 881003 | 2.40 | 2.90 | |
| Porta clavos | ||||
| 145 | 890086 | 9.30 | 11.25 | |
| Resorte de trinquete | ||||
| 146 | 880398 | 7.65 | 9.26 | |
| Anillo M4 (10 piezas) | ||||
| 147 | 949423 | 1.05 | 1.27 | |
| Tornillo de rosca D3x10 (c/arandela) | ||||
| 148A | 995481 | 1.04 | 1.26 | |
| Eje del soporte | ||||
| 149 | 887123 | 10.35 | 12.52 | |
| Resorte, acero inoxidable | ||||
| 150 | 881826 | 1.05 | 1.27 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 152 | 887174 | 5.10 | 6.17 | |
| Conjunto de la Revista | ||||
| 154 | 887317 | 73.29 | 88.68 | |
| Conjunto de partes del gatillo (antiguo 886621+886 | ||||
| 155 | 888727 | 17.33 | 20.96 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 883136 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 875769 | |||
| Ya no disponible, sin reemplazo | ||||
| 503 | 886432 | |||
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602A | 888213 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 876212 | |||
| Kit de mecanismo de actuación secuencial simple | ||||
| 604 | 887951 | 362.73 | 438.90 | |
| Set de piezas de suspensión | ||||
| 605 | 888097 | 492.94 | 596.45 | |
