Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki PH-65A'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

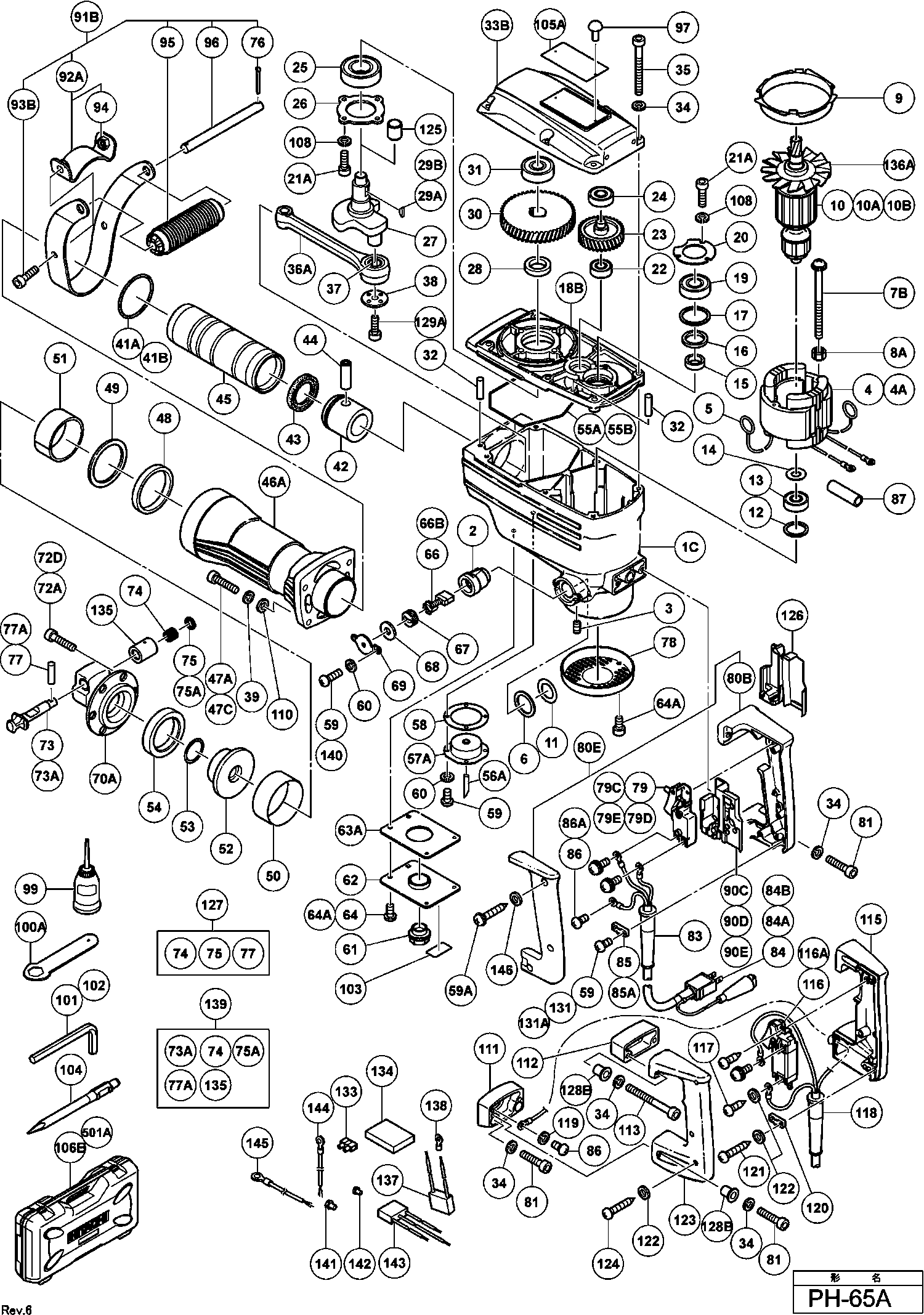

Dibujo técnico de los/las Hikoki PH-65A
Lista de las piezas de repuesto de Hikoki PH-65A
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| No hay información disponible, no se puede pedir | ||||
| 1B | 332180 | |||
| No hay información disponible, no se puede pedir | ||||
| 1C | 332212 | |||
| Soporte de Cepillo de Carbono | ||||
| 2 | 956984 | 9.60 | 11.62 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 3 | 938477 | 1.05 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 4 | 340124E | 46.75 | 56.57 | |
| No hay información disponible, no se puede pedir | ||||
| 4A | 340124M | |||
| Punto de contacto del Portaescobillas | ||||
| 5 | 945932 | 1.05 | 1.27 | |
| Arandela de goma | ||||
| 6 | 956943 | 1.05 | 1.27 | |
| Tornillo de Bloqueo (con Arandela Especial) M5x60 | ||||
| 7B | 998411 | 1.05 | 1.27 | |
| ARANDELA | ||||
| 8A | 956764 | 1.04 | 1.26 | |
| Guía de ventilador | ||||
| 9 | 956944 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 10 | 957131 | |||
| ARMADURA 230V | ||||
| 10A | 956946E | 93.36 | 112.97 | |
| No hay información disponible, no se puede pedir | ||||
| 10B | 956946G | |||
| Placa de parada | ||||
| 11 | 956683 | 1.05 | 1.27 | |
| Arandela de Uretano (a) | ||||
| 12 | 944904 | 2.40 | 2.90 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 13 | 6201VV | 6.45 | 7.80 | |
| Arandela de rodamiento | ||||
| 14 | 944954 | 1.05 | 1.27 | |
| Anillo de Distancia (a) | ||||
| 15 | 944907 | 2.40 | 2.90 | |
| Empaque De Fieltro | ||||
| 16 | 944908 | 1.04 | 1.26 | |
| Arandela de Uretano (a) M40 | ||||
| 17 | 944910 | 2.10 | 2.54 | |
| Tapa interior (verde plata metálico) | ||||
| 18B | 332181 | 33.41 | 40.43 | |
| Rodamiento de bolas 6203vvcmps2s | ||||
| 19 | 6203VV | 7.80 | 9.44 | |
| Tapa del cojinete | ||||
| 20 | 944911 | 1.05 | 1.27 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 21A | 990079 | 1.05 | 1.27 | |
| Rodamiento de bolas 6001vvcmps2l | ||||
| 22 | 6001VV | 6.60 | 7.99 | |
| ENGANCHE | ||||
| 23 | 956948 | 28.88 | 34.94 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 24 | 6201VV | 6.45 | 7.80 | |
| Rodamiento de bolas 6205 Dd | ||||
| 25 | 6205DD | 10.35 | 12.52 | |
| Soporte De Cojinete | ||||
| 26 | 956949 | 1.65 | 2.00 | |
| Caja de cigüeñal | ||||
| 27 | 956951 | 58.44 | 70.71 | |
| Anillo de Distancia (b) | ||||
| 28 | 944915 | 3.60 | 4.36 | |
| Chaveta de inserción 4x4x15 | ||||
| 29A | 948919 | 1.05 | 1.27 | |
| Chaveta 4x16 | ||||
| 29B | 956850 | 1.05 | 1.27 | |
| Engranaje Final | ||||
| 30 | 944916 | 49.64 | 60.06 | |
| Rodamiento de bolas 6302vvcmps2s | ||||
| 31 | 6302VV | 9.30 | 11.25 | |
| Pasador D5x15,8 | ||||
| 32 | 944918 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 33B | 332182 | |||
| Arandela de resorte M6 (antiguo 949455z, 10 piezas | ||||
| 34 | 949455 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 35 | 949832 | |||
| VARILLA CONICA | ||||
| 36A | 998434 | 46.75 | 56.57 | |
| Rodillo de aguja | ||||
| 37 | 944921 | 19.39 | 23.46 | |
| Arandela de biela | ||||
| 38 | 956955 | 3.30 | 3.99 | |
| Arandela de resorte M8 (10 piezas) | ||||
| 39 | 949457 | 1.05 | 1.27 | |
| Empaquetado | ||||
| 41A | 956956 | 1.05 | 1.27 | |
| Anillo O (1as-60) | ||||
| 41B | 956996 | 3.00 | 3.63 | |
| PISTÓN | ||||
| 42 | 956957 | 40.84 | 49.41 | |
| Anillo en L | ||||
| 43 | 944927 | 12.15 | 14.70 | |
| PASADOR | ||||
| 44 | 944928 | 13.80 | 16.70 | |
| Golpeador | ||||
| 45 | 956958 | 93.36 | 112.97 | |
| No hay información disponible, no se puede pedir | ||||
| 46A | 332183 | |||
| Tornillo de hex. Socket Hd. M8x30 (10 piezas.) Has | ||||
| 47A | 949759 | 7.05 | 8.53 | |
| Perno Nylock Hex. M8x35 desde 9.1979 | ||||
| 47C | 306163 | 1.35 | 1.63 | |
| Anillo de Uretano | ||||
| 48 | 956960 | 9.30 | 11.25 | |
| Anillo de cierre lunar | ||||
| 49 | 956961 | 2.40 | 2.90 | |
| Cubierta de boca | ||||
| 50 | 956962 | 2.40 | 2.90 | |
| Boca | ||||
| 51 | 956963 | 32.18 | 38.93 | |
| ASBUS | ||||
| 52 | 956964 | 17.88 | 21.63 | |
| Anillo O | ||||
| 53 | 944936 | 10.95 | 13.25 | |
| Anillo amortiguador | ||||
| 54 | 956965 | 14.70 | 17.79 | |
| Arandela de sellado | ||||
| 55A | 956966 | 3.30 | 3.99 | |
| Anillo de sello (a) | ||||
| 55B | 957143 | 3.30 | 3.99 | |
| Fieltro de aceite | ||||
| 56A | 998534 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 57A | 957136 | |||
| Junta | ||||
| 58 | 956969 | 1.05 | 1.27 | |
| Tornillo de máquina M4x12 (10 piezas) | ||||
| 59 | 949217 | 1.05 | 1.27 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 59A | 307028 | 1.05 | 1.27 | |
| Arandela de resorte M4 (10 piezas) | ||||
| 60 | 949453 | 1.05 | 1.27 | |
| Nivel de aceite | ||||
| 61 | 955011 | 10.95 | 13.25 | |
| Placa de cubierta | ||||
| 62 | 956970 | 4.05 | 4.90 | |
| Junta | ||||
| 63A | 956971 | 1.05 | 1.27 | |
| Tornillo de máquina M5x12 (10 piezas) | ||||
| 64 | 949237 | 1.05 | 1.27 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 64A | 991690 | 1.05 | 1.27 | |
| Escobilla de carbono (1 par) | ||||
| 66 | 999044 | 4.50 | 5.44 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 66B | 999074 | 14.40 | 17.42 | |
| Tapa del cepillo | ||||
| 67 | 940540 | 1.04 | 1.26 | |
| Goma Intermedia | ||||
| 68 | 944960 | 1.05 | 1.27 | |
| Tapa del Tapon H90sc/se | ||||
| 69 | 956972 | 1.05 | 1.27 | |
| Tapa frontal | ||||
| 70A | 957152 | 116.74 | 141.25 | |
| Tornillo M8x25 (antiguo 949760z,10 piezas) | ||||
| 72A | 949760 | 5.55 | 6.72 | |
| Tornillo de cabeza hexagonal M8x30 desde 6.1981 | ||||
| 72D | 306437 | 1.35 | 1.63 | |
| Palanca | ||||
| 73 | 956974 | 37.95 | 45.92 | |
| Pasador de leva H65sd | ||||
| 73A | 998423 | 40.84 | 49.41 | |
| Muelle de palanca Cj120v/va | ||||
| 74 | 956975 | 1.65 | 2.00 | |
| Arandela de palanca hasta 10.1987 (hasta 9.1987 pa | ||||
| 75 | 956976 | 3.30 | 3.99 | |
| Tapa de sellado | ||||
| 75A | 998425 | 4.50 | 5.44 | |
| Pasador Dividido D4x25 (10 Piezas) | ||||
| 76 | 949895 | 1.65 | 2.00 | |
| Aguja D4x20 rodante | ||||
| 77 | 943364 | 1.05 | 1.27 | |
| Rodillo de aguja | ||||
| 77A | 998426 | 1.05 | 1.27 | |
| Cubierta trasera | ||||
| 78 | 956977 | 7.05 | 8.53 | |
| Interruptor Div. Martillos perforadores para EE. U | ||||
| 79 | 992891 | 22.83 | 27.62 | |
| Interruptor | ||||
| 79C | 971139 | 32.18 | 38.93 | |
| Interruptor con bloqueo | ||||
| 79D | 971390 | 26.40 | 31.94 | |
| Interruptor (antiguo 958064z) | ||||
| 79E | 981533Z | 21.04 | 25.46 | |
| Conjunto de mango y cubierta del mango | ||||
| 80B | 971168 | 25.71 | 31.11 | |
| Manija Ass'y (a) Verde plata metálico Incl.93a | ||||
| 80E | 334511 | 47.03 | 56.90 | |
| Tornillo Allen M6x25 (10 piezas) | ||||
| 81 | 949652 | 3.30 | 3.99 | |
| Armadura de cable D10.7 | ||||
| 83 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 83 | 958049 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 84 | 971136 | |||
| No hay información disponible, no se puede pedir | ||||
| 84A | 500472Z | |||
| No hay información disponible, no se puede pedir | ||||
| 84B | 500445Z | |||
| No hay información disponible, no se puede pedir | ||||
| 85 | 930108 | |||
| Abrazadera del cordón | ||||
| 85A | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 86 | 949292 | |||
| Tornillo de máquina M4 X 8 | ||||
| 86A | 958523 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 90C | 971163 | |||
| APOYO (A) | ||||
| 90D | 981986Z | 21.45 | 25.95 | |
| Soporte (f) Desde 11.1995 | ||||
| 90E | 312408 | 7.05 | 8.53 | |
| MANGO LATERAL | ||||
| 91B | 956852 | 24.89 | 30.11 | |
| Permanezca del mango (con tuerca) | ||||
| 92A | 320374 | 5.85 | 7.08 | |
| Tornillo Nylock Hex. de cabeza M8x16 | ||||
| 93B | 320375 | 1.65 | 2.00 | |
| TUERCA M8 | ||||
| 94 | 944950 | 1.35 | 1.63 | |
| Agarre | ||||
| 95 | 944951 | 8.40 | 10.16 | |
| EJE | ||||
| 96 | 944952 | 2.55 | 3.09 | |
| Remache D2.5x4.8 (10 Piezas) | ||||
| 97 | 949510 | 1.04 | 1.26 | |
| Aceite lubricante (120cc) | ||||
| 99 | 931848 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 100 | 971109 | |||
| No hay información disponible, no se puede pedir | ||||
| 101 | 872422 | |||
| No hay información disponible, no se puede pedir | ||||
| 102 | 944459 | |||
| No hay información disponible, no se puede pedir | ||||
| 104 | 944961 | |||
| No hay información disponible, no se puede pedir | ||||
| 106B | 333146 | |||
| Arandela de resorte M5 (10 piezas) | ||||
| 108 | 949454 | 1.04 | 1.26 | |
| Arandela de cierre M8 (10 piezas) | ||||
| 110 | 949426 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 111 | 971127Z | |||
| No hay información disponible, no se puede pedir | ||||
| 112 | 971128Z | |||
| Tuerca (10 piezas) | ||||
| 113 | 949782 | 6.75 | 8.17 | |
| Mango | ||||
| 115 | 981866 | 14.03 | 16.97 | |
| Interruptor (antiguo 955277) | ||||
| 116 | 971824Z | 35.06 | 42.43 | |
| Interruptor (antiguo 958064z) | ||||
| 116A | 981533Z | 21.04 | 25.46 | |
| TORNILLO M4X35 | ||||
| 117 | 954017 | 1.04 | 1.26 | |
| Protector de cable D10.2 Hasta 11.1982 Para Aus | ||||
| 118 | 930026 | 3.00 | 3.63 | |
| Armadura de cable D10.7 | ||||
| 118 | 940778 | 2.10 | 2.54 | |
| Arandela de resorte M4 (10 piezas) | ||||
| 119 | 949453 | 1.05 | 1.27 | |
| Abrazadera del cordón | ||||
| 120 | 960266 | 1.04 | 1.26 | |
| Tira de sujeción (antiguo 994566) | ||||
| 120 | 937631 | 1.04 | 1.26 | |
| Tornillo roscado (con arandela sp.) D4x20 | ||||
| 121 | 956384 | 1.05 | 1.27 | |
| Anillo M4 (10 piezas) | ||||
| 122 | 949423 | 1.05 | 1.27 | |
| Manija TSC 55 | ||||
| 123 | 981867 | 13.80 | 16.70 | |
| Tornillo M4x25 | ||||
| 124 | 958705 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 125 | 956998Z | |||
| APOYO (A) | ||||
| 126 | 981986Z | 21.45 | 25.95 | |
| Ensamblaje de la arandela de la palanca | ||||
| 127 | 956853 | 5.85 | 7.08 | |
| Espaciador (antiguo 981868) | ||||
| 128B | 990940 | 1.05 | 1.27 | |
| Sello Bloquear Hd. Tornillo de cabeza hueca M8x16 | ||||
| 129A | 996364 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 131 | 957147 | |||
| No hay información disponible, no se puede pedir | ||||
| 131A | 984750 | |||
| Bloque de Terminal | ||||
| 133 | 938307 | 2.13 | 2.57 | |
| Soporte | ||||
| 134 | 963243 | 1.05 | 1.27 | |
| Sostenedor de primavera | ||||
| 135 | 998424 | 13.05 | 15.79 | |
| JUNTA | ||||
| 136A | 996370 | 14.03 | 16.97 | |
| Condensador (antiguo 987178) | ||||
| 137 | 930039 | 1.95 | 2.36 | |
| Terminales de cable (10 piezas) | ||||
| 138 | 959144 | 3.00 | 3.63 | |
| Palanca de Parada Comp. Incl.23b,24a,25a,26,29a | ||||
| 139 | 318656 | 73.01 | 88.35 | |
| Tornillo de máquina (con arandela especial) M4x10 | ||||
| 140 | 307635 | 1.05 | 1.27 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 141 | 959141 | 3.75 | 4.54 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 142 | 959140 | 3.30 | 3.99 | |
| Condensador (antiguo 930030/991313) | ||||
| 143 | 994273 | 4.29 | 5.19 | |
| Cable interno | ||||
| 144 | 981974 | 1.65 | 2.00 | |
| Cable interno | ||||
| 145 | 305798 | 1.05 | 1.27 | |
| Arandela M4 (antiguo 949429z) | ||||
| 146 | 949429 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 501A | 333146 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 944962 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 944964 | |||
| No hay información disponible, no se puede pedir | ||||
| 603A | 957154 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 944966 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 944965 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 980982 | |||
| No hay información disponible, no se puede pedir | ||||
| 607A | 957153 | |||
| Fieltro de aceite | ||||
| 608 | 324896 | 3.75 | 4.54 | |
