Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TBC-550'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

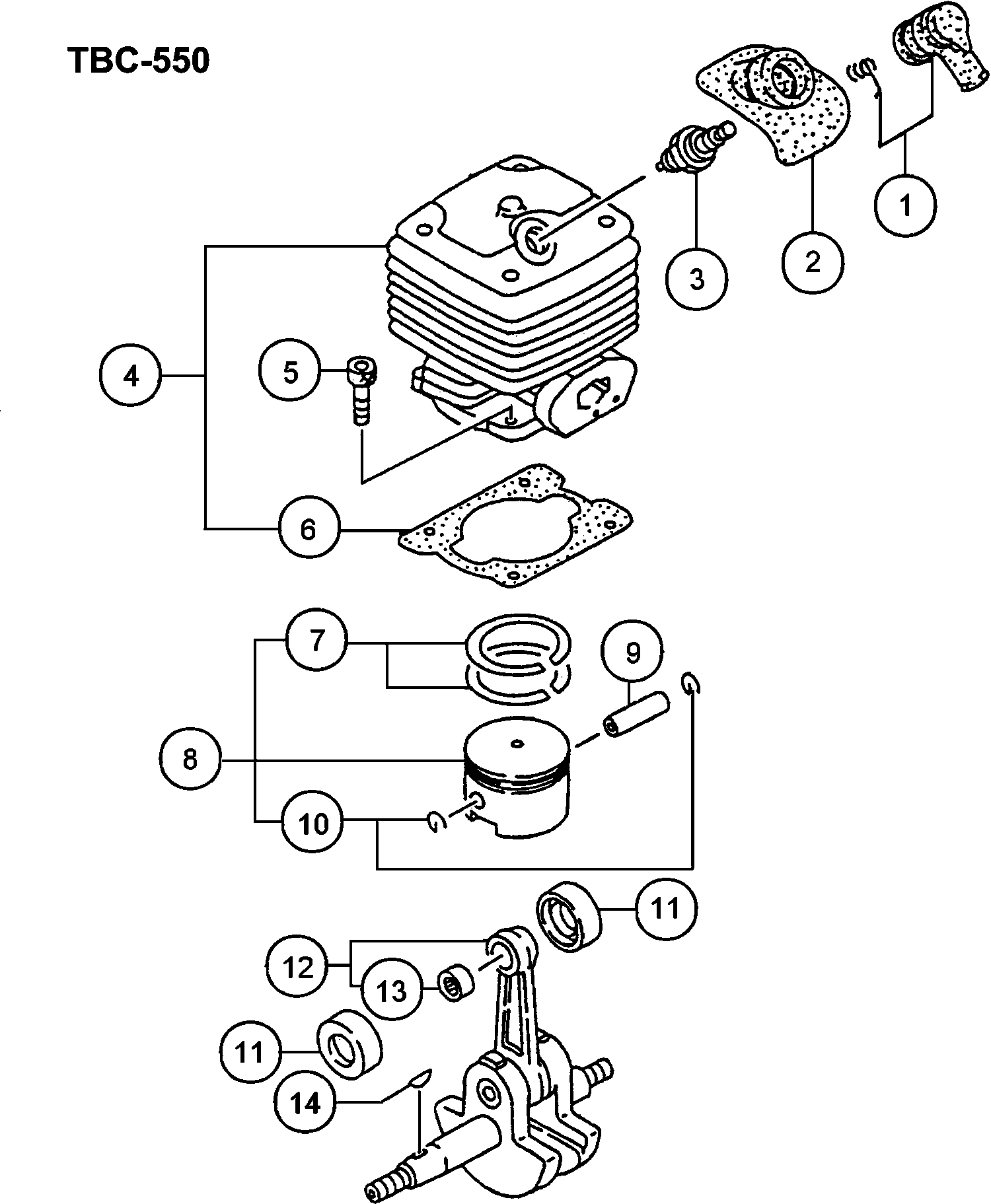

Dibujo técnico de los/las Hikoki TBC-550

Lista de las piezas de repuesto de Hikoki TBC-550

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Ensamble tapa de bujía (antiguo 157-11666-90/66874
1 6687479 2.31 2.80
Cubierta de goma de bujía Till J032440
2 6688336 3.30 3.99
Ensamble de bujía Bpmr6a (antiguo 6685086)
3 6699319 8.91 10.78
Conjunto de cilindros (antiguo 001-0422u-90)
4 6685470 72.30 87.48
Bolt M5x18 / s hexagonal (antiguo 994-61050-184)
5 6684586 2.15 2.60
Junta de cilindro (antiguo 017-04220-21)
6 6685738 1.15 1.39
Anillo de pistón (antiguo 041-04090-21)
7 6686126 7.75 9.38
Conjunto de pistón (antiguo 030-0422u-90)
8 6685887 19.21 23.25
Pasador de pistón 10x35 (antiguo 037-10100-20 & 66
9 6686019 2.31 2.80
Circlip de pasador de pistón (antiguo 039-01000-20
10 6686026 1.15 1.39
Collar de pasador de pistón (antiguo 036-04090-20)
11 6685993 5.28 6.38
Cigüeñal Comp. (antiguo 046-04220-80)
12 6686190 88.33 106.87
Rodamiento de agujas, 2x8.8 (antiguo 999-62101-480
13 6695602 5.28 6.38
Chaveta Wood-ruff 3x13x5 (antiguo 068-02000-20/790
14 6686457 1.15 1.39
Pequeña Tuerca 10 (antiguo 991-11100-013/6695138/7
31 6695139 1.05 1.27
Caja de manivela (antigua 072-04220-91)
32 6686553 60.35 73.02
Junta de la caja del cigüeñal (antiguo 090-04200-2
33 6686713 1.15 1.39
Sello de aceite
34 6695637 3.30 3.99
No hay información disponible, no se puede pedir
35 6695557
Arandela
36 6686463 1.15 1.39
Calzo del cigüeñal 0.10 (antiguo 071-02007-21)
37 6686470 1.15 1.39
Calza de cigüeñal 0.20 (antigua 071-02007-23)
37 6686472 1.15 1.39
Calza de cigüeñal 0.30 (antigua 071-02007-24)
37 6686473 1.15 1.39
Tornillo 6x45/s (antiguo 994-14060-451)
38 6695367 1.15 1.39
Tornillo de botón de orificio hexagonal 6x45 (anti
38A 6695084 1.15 1.39
Arandela
39 6684826 2.15 2.60
No hay información disponible, no se puede pedir
40 6695499
Bolt de cabeza hexagonal (w/button) m6 (antiguo 99
40A 6684825 2.15 2.60
Tuerca de Bloqueo M6 (antiguo 991-01060-013)
41 6684872 2.15 2.60
Receptor externo (antiguo 894-01401-20)
42 6694043 3.30 3.99
Componente del rotor magnético (antiguo 155-20537-
43 6687371 22.24 26.91
Arandela
44 6695185 1.15 1.39
No hay información disponible, no se puede pedir
45 6695138
Bobina
46 6687649 42.20 51.06
Tornillo 5x18/s (antiguo 994-14050-181)
47 6695339 1.15 1.39
Arandela 5 (antiguo 992-00050-011)
48 6684864 2.15 2.60
Pasacables primario (antiguo 203-06000-20)
49 6688049 1.15 1.39
Abrazadera de cable comp. (antiguo 198-05015-80/66
50 6688004 1.15 1.39
Ya no disponible, sin reemplazo
51 6686972
Tornillo 6x20/s (antiguo 994-14060-202)
52 6695361 1.15 1.39
Pasacables primario (antiguo 203-10000-20)
53 6688055 1.15 1.39
Conjunto de cables de plomo (antiguo 191-04276-90)
55 6687966 6.93 8.38
Caucho de amortiguación para el tanque de combusti
71 6692225 1.15 1.39
Junta del colector de admisión
72 6689883 1.15 1.39
Set de Aislador de Carburador (antiguo 404-04222u-
73 6689950 8.58 10.38
Junta de carburador (antiguo 402-01740-20/6689844)
74 6689826 1.15 1.39
Juego de carburador
75 6690467 90.45 109.44
Conjunto de carburador Hda306 Walbro (antiguo 455-
75A 6690468 90.45 109.44
Tornillo 5x24ws (antiguo 994-16050-241)
76 6695423 1.15 1.39
Palanca de estrangulación (antiguo 495-04200-20)
77 6691004 1.15 1.39
Tubería de combustible 2.5x4x90 (antiguo 700-02504
78 6685267 1.15 1.39
Pequeña Tuerca 10 (antiguo 991-11100-013/6695138/7
79 6695139 1.05 1.27
Arandela
80 6695235 1.15 1.39
Comp. de Bomba de Cebado (antiguo 422-25030-80)
81 6690080 6.93 8.38
Tubo de combustible 3x5x230
82 6688166 4.29 5.19
Clip.6.3 Dia. (antiguo 680-00731-20)
83 6684619 2.15 2.60
Ensamblaje del cuerpo del filtro de la bomba (anti
84 6692273 7.10 8.59
Tanque de combustible, blanco (antiguo 591-0422p-2
85 6691526 11.88 14.37
Goma de retorno hasta 7.2014 (antigua 6684627)
86 6697846 1.04 1.26
No hay información disponible, no se puede pedir
87 6691716
Banda de Sujeción del Tanque (antiguo 603-04201-20
88 6691927 6.44 7.79
Amortiguador de goma (antiguo 652-04201-20)
89 6692193 6.44 7.79
Tornillo 5x16/ps (antiguo 994-15050-162)
90 6695386 1.15 1.39
No hay información disponible, no se puede pedir
92 6684625
Protector de silenciador (antiguo 738-04220-20)
111 6692777 11.71 14.17
Tornillo 5x12/ps (antiguo 994-15050-122)
112 6695383 1.15 1.39
Tornillo de Cabeza Hexagonal M5x12 / s (antiguo 99
113 6684667 2.15 2.60
Arandela M5 (old 992-01050-061)
114 6684918 2.15 2.60
Tornillo de botón con orificio hexagonal 6x65 (ant
115 6695088 2.31 2.80
Arandela
116 6684639 2.15 2.60
Set de Silenciador, de Repuesto (viejo 704-0423z-9
117 6692465 22.24 26.91
Junta especial del silenciador (antiguo 751-04200-
118 6692883 1.15 1.39
Juego de tubos de escape, de repuesto (antiguo 721
119 6692648 3.30 3.99
Tornillo 4x8/s (antiguo 994-14040-081)
120 6695325 1.15 1.39
Junta del silenciador (antiguo 737-04230-20)
121 6692741 1.15 1.39
Escudo térmico
122 6687242 2.31 2.80
Tornillo 5x18/ps (antiguo 994-15050-182)
123 6695389 1.15 1.39
Soporte de tanque (antiguo 653-04200-20)
124 6692205 4.79 5.79
Cojín de goma para tanque de combustible (viejo 65
125 6692227 1.15 1.39
Arandela
126 6689645 1.15 1.39
Forro de embrague
127 6688615 13.70 16.58
Muelle de embrague (antiguo 342-04270-20)
128 6689429 3.30 3.99
Arandela
129 6695203 1.15 1.39
Perno de paso de embrague (antiguo 357-0136u-20)
130 6689628 2.31 2.80
Comp. del eje del embrague
131 6699561 19.36 23.43
Cuerpo del arrancador de retroceso (antiguo 762-04
151 6692970 26.16 31.66
Cuerpo de arranque de retroceso Comp. (antiguo 772
152 6693025 14.19 17.17
Carrete de cuerda de arranque (antiguo 769-04220-2
153 6693007 4.95 5.99
Resorte de retroceso (antiguo 779-04220-20)
154 6693114 9.08 10.98
Cuerda de arranque (antigua 783-04270-20/6693164)
155 6693165 3.30 3.99
Manija de inicio
156 6693607 2.31 2.80
Manija de inicio
157 6693232 3.30 3.99
Tornillo de ajuste (antiguo 839-04220-20)
158 6693634 1.15 1.39
Trinquete de arranque (antiguo 788-0162v-20)
159 6693302 2.31 2.80
Anillo de parada E-5 (antiguo 993-55050-000)
160 6684683 2.15 2.60
Tornillo 5x25ps (antiguo 994-15050-252)
161 6695395 1.15 1.39
Muelle de arranque (antiguo 790-0162v-20)
162 6693345 2.31 2.80
Polea de inicio (antiguo 798-04220-90)
163 6693395 11.05 13.37
Set de cuerpo de limpiador (antiguo 6690106)
181 6699506 14.21 17.20
Collar 5.8 (antiguo 659-00801-20)
182 6692244 1.15 1.39
Tabla de control de desbordamiento Comp. (antiguo
183 6690848 2.31 2.80
Elemento del filtro de aire
184 6690357 2.31 2.80
Cubierta del filtro de aire
185 6690149 8.58 10.38
Tornillo
186 6690383 1.15 1.39
Tornillo 5x60s (antiguo 994-14050-601)
187 6695354 1.15 1.39
Tornillo (antiguo 514-25001-20)
201 6685210 1.15 1.39
Cuerpo de la bomba (antiguo 575-25012-20)
202 6691420 8.25 9.98
Junta de bomba (viejo 577-25012-20)
203 6691455 2.31 2.80
Diafragma de bomba (antiguo 576-25012-20)
204 6691446 5.28 6.38
Pantalla de entrada (antiguo 578-25007-20)
205 6684700 4.29 5.19
Resorte de ajuste en ralentí (antiguo 463-25012-20
206 6690766 2.31 2.80
Tornillo de ajuste de ralentí (antiguo 462-25006-2
207 6690736 3.30 3.99
Válvula de aguja (antiguo 603-25012-20)
208 6685215 5.28 6.38
Resorte de válvula para América del Sur,crc
209 6690871 2.31 2.80
Resorte de válvula (antiguo 477-25307-20)
209A 6690874 4.45 5.38
Palanca de control (antiguo 473-25012-20)
210 6690819 4.45 5.38
Pasador de bisagra (antiguo 605-25001-20)
211 6685219 1.15 1.39
Tornillo de fijación de pasador de bisagra (antigu
212 6685218 2.31 2.80
Empaquetadura de diafragma (antiguo 475-25032-20)
213 6690840 3.30 3.99
Membrana de medición Comp. (antiguo 474-25032-80)
214 6690829 11.88 14.37
Comp. de purga de aire (antiguo 454-25032-80)
215 6690434 18.00 21.78
Cubierta de diafragma (antiguo 476-25032-20)
216 6690860 6.44 7.79
Tornillo de fijación (antiguo 548-25016-20) Nuevo
217 6691310 1.15 1.39
Resorte de Ajuste (antiguo 623-25054-20) Nuevo
218 6692049 2.10 2.54
Ya no disponible, sin reemplazo
219 6690715
Ya no disponible, sin reemplazo
220 6690692
No hay información disponible, no se puede pedir
231 6688582
Rodamiento de bolas #6202z
232 6695559 6.44 7.79
Anillo de parada C-15, exterior (antiguo 993-50015
233 6695285 1.15 1.39
No hay información disponible, no se puede pedir
234 6689506
No hay información disponible, no se puede pedir
235 6695337
No hay información disponible, no se puede pedir
236 6691828
Caja de embrague (antiguo 331-04201-20)
237 6689193 20.11 24.34
Tornillo de Cabeza Hexagonal M5x12 / s (antiguo 99
238 6684667 2.15 2.60
Tornillo con agujero hexagonal 5x10 (antiguo 990-5
239 6695042 1.15 1.39
Soporte de tubo (viejo 282-04201-20) Nuevo
240 6688541 3.30 3.99
Tornillo de botón de orificio hexagonal 6x45 (anti
241 6695084 1.15 1.39
Arandela
242 6684826 2.15 2.60
Arandela
243 6695194 1.15 1.39
Tuerca cuadrada 6 (antiguo 991-91060-061)
244 6696512 1.04 1.26
No hay información disponible, no se puede pedir
261 6689464
Ya no disponible, sin reemplazo
262 6689356
Conjunto de buje (antiguo 347-37100-90)
263 6689515 3.30 3.99
No hay información disponible, no se puede pedir
264 6689271
Collarín de metal de elevación (antiguo 334-37121-
265 6689252 2.31 2.80
Tornillo Hex. Agujero 5x30.p (antiguo 994-62050-30
266 6695501 1.15 1.39
Tuerca especial (antigua 315-37304-20)
267 6689100 1.15 1.39
Mango de agarre (antiguo 165-37590-20)
268 6684708 6.44 7.79
Perno de orificio hexagonal 5x22/s (modelo anterio
269 6695492 1.15 1.39
Soporte del mango A, Plata (antiguo 506-37121-20)
270 6691132 5.94 7.18
Soporte de asa B, plateado (antiguo 507-37121-20)
271 6691148 4.95 5.99
Soporte para mango C, plata (antiguo 508-33411-20)
272 6691167 3.30 3.99
TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106
273 6684714 2.15 2.60
Abrazadera B. (viejo 460-33111-20)
274 6684715 2.15 2.60
Manija izquierda (viejo 502-37415-21)
275 6684716 29.19 35.32
Tubo de protección 7x790l (antiguo 164-07079-00)
276 6687542 2.31 2.80
Manija derecha Sk (antiguo 501-37169-20)
278 6691075 18.75 22.69
Palanca de aceleración Ass'y 19 (antiguo 870-37168
279 6693728 42.20 51.06
Palanca de seguridad (viejo 253-38400-20)
280 6684721 6.44 7.79
Resorte de retorno (antiguo 832-38400-20)
281 6684722 2.15 2.60
Palanca del acelerador (antiguo 880-38401-20)
282 6684723 10.23 12.37
Tapón ciego (antiguo 322-38400-20)
283 6684724 2.15 2.60
Tornillo M4x20 (negro) (antiguo 993-46040-202)
284 6684725 2.15 2.60
Tornillo 5x30 (negro) (antiguo 994-31050-303)
285 6684726 2.15 2.60
No hay información disponible, no se puede pedir
286 6684727
Interruptor de parada (viejo 156-37168-80)
287 6687438 14.38 17.39
Componente del interruptor de parada (antiguo 156-
287A 6687439 14.38 17.39
Cable del acelerador (antiguo 887-37168-80)
289 6694008 12.38 14.97
Cable del acelerador
290 6693953 28.14 34.05
Cable del acelerador
290A 6693954 28.14 34.05
Caja de engranajes
301 6688801 108.45 131.22
Tornillo de agujero hexagonal M5x25/s (viejo 994-1
302 6684709 2.15 2.60
Anillo de retención C-28.interior (antiguo 993-510
303 6684741 2.15 2.60
Anillo de Parada C-12 Exterior
304 6684664 2.15 2.60
Rodamiento de bolas 6001z
305 6695532 6.60 7.99
Rodamiento de bolas 6001 C3
306 6684608 3.80 4.60
Caja de engranajes, plata (antiguo 300-33392-21/66
307 6688703 28.14 34.05
Anillo 5 (antiguo 992-10050-062)
308 6684834 2.15 2.60
Tornillo de Cabeza Hexagonal M5x12 / s (antiguo 99
309 6684667 2.15 2.60
Bolt de cabeza hexagonal M5x12 (antiguo 990-51050-
309A 6684829 2.15 2.60
Perno de cabeza plus 8x10 (antiguo 994-23080-100/6
310 6695437 1.15 1.39
No hay información disponible, no se puede pedir
311 6695524
Eje de engranaje 6x11x14 M10x1.25 Lh (antiguo 304-
312 6688942 22.24 26.91
Rodamiento de bolas #6203dd
313A 6695564 9.58 11.59
Anillo de tope C-40, interno (antiguo 993-51040-00
314 6695298 1.15 1.39
Portacortadora (antiguo 310-37100-22/6689020)
315 6689022 15.28 18.48
Tapa del Portaherramientas de Corte, 6x11x14 (anti
316 6689052 4.45 5.38
Cubierta de protección A Comp. (antiguo 307-37100-
317 6688982 4.45 5.38
Tornillo 5x16/w.s (antiguo 994-16050-162)
318 6695418 1.15 1.39
Tuerca de fijación del cortador L/h (anterior 313-
319 6689072 2.31 2.80
Arandela
320 6689157 1.15 1.39
TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106
321 6684714 2.15 2.60
No hay información disponible, no se puede pedir
322 6690299
Soporte de cubierta D30 (antiguo 442-37862-20)
322A 6690312 5.11 6.19
Guarda de hoja 30 Ce (antiguo 441-37130-21/6690229
323 6690230 15.88 19.21
Guardia de hoja 31 Ce (antiguo 441-37862-20)
323A 6690264 18.15 21.96
Soporte de cubierta de seguridad (antiguo 445-3738
324 6684748 4.29 5.19
Ya no disponible, sin reemplazo
325 6690372
Guarda de la hoja (viejo 447-38331-20)
325A 6690376 9.40 11.37
Cuchilla (antigua 797-37380-21/6693385)
326 6693386 4.45 5.38
Cuchilla (antiguo 797-37714-20)
326A 6684750 4.29 5.19
Tornillo 5x12/s (antiguo 994-14050-121)
327 6695334 1.15 1.39
Tornillo autorroscante 4x14 (antiguo 993-48040-142
327A 6684751 2.15 2.60
Juego de engranaje-piñón, repuesto (antiguo 301-37
328 6688866 26.16 31.66
Tuerca hexagonal 5 (antiguo 991-01050-011)
329 6684965 1.04 1.26
Cuchilla (antigua 797-38331-20)
330 6684754 8.58 10.38
Tornillo autoperforante 5x20 (antiguo 993-17052-00
331 6684753 2.15 2.60
No hay información disponible, no se puede pedir
501 6684813
No hay información disponible, no se puede pedir
502 6684764
Cubierta de protección B (antigua 308-37861-20)
503 6688994 2.31 2.80
No hay información disponible, no se puede pedir
504A 875769
Cubierta del cortador (antiguo 615-37181-20)
505 6692016 8.41 10.18
No hay información disponible, no se puede pedir
506 6695792
No hay información disponible, no se puede pedir
507 6695796

Hay 0 artículos en su cesta de la compra.
