Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TBL-7800'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

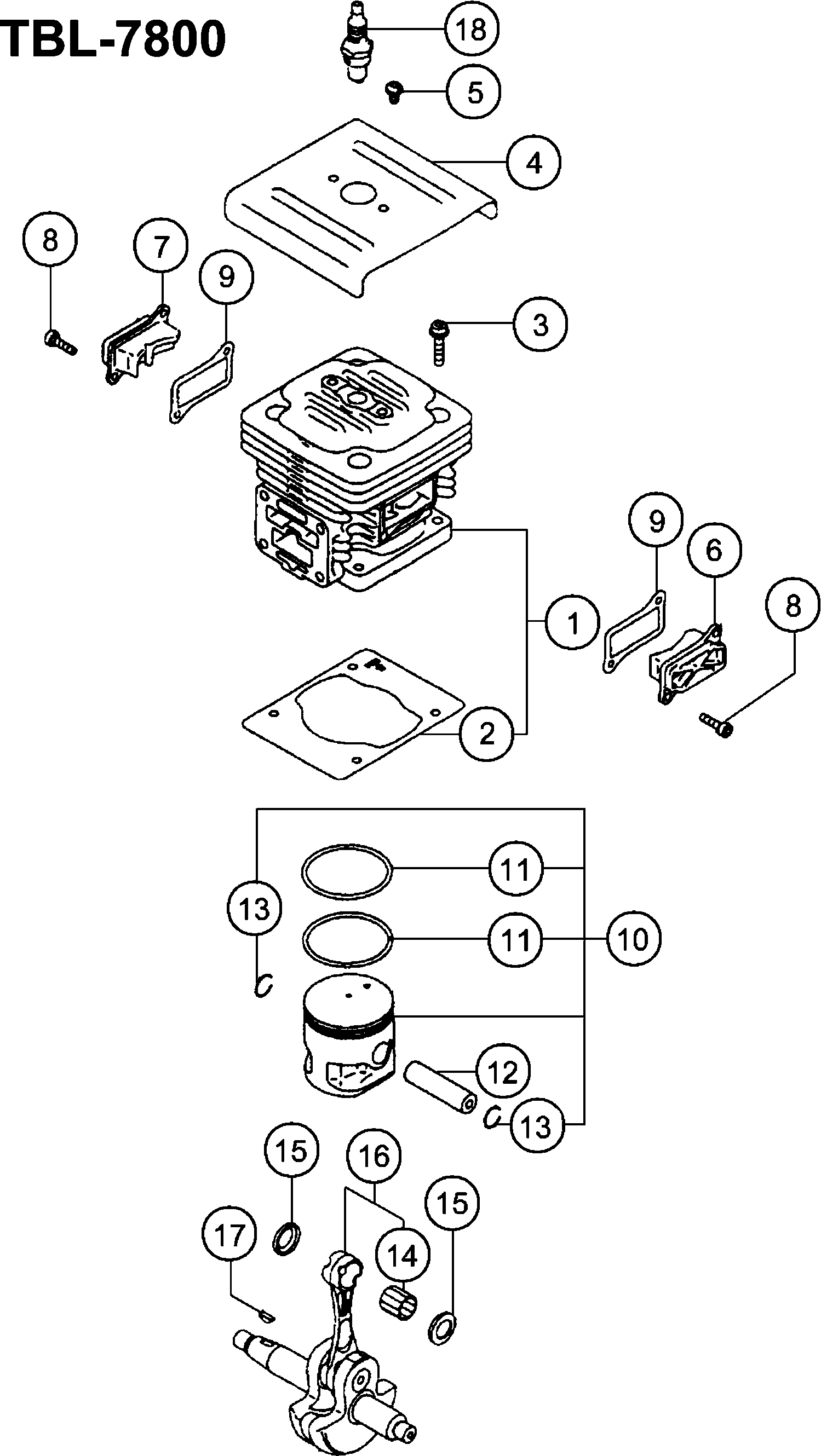

Dibujo técnico de los/las Hikoki TBL-7800
Lista de las piezas de repuesto de Hikoki TBL-7800
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Conjunto de cilindros (antiguo 001-16005-90) | ||||
| 1 | 6685500 | 240.94 | 291.53 | |
| Junta de cilindro (antiguo 017-16005-20) | ||||
| 2 | 6685757 | 5.11 | 6.19 | |
| Perno de cilindro 5x22 (antiguo 026-16005-20) | ||||
| 3 | 6685846 | 1.15 | 1.39 | |
| Tapa de la cubierta del cilindro (antigua 016-1600 | ||||
| 4 | 6685699 | 9.40 | 11.37 | |
| Tornillo A 5x8torx (antiguo 806-31905-20) Nuevo | ||||
| 5 | 6693472 | 5.61 | 6.79 | |
| Cubierta de Puerto S (antiguo 050-16005-20) | ||||
| 6 | 6686257 | 9.58 | 11.59 | |
| Cubierta del puerto F (antiguo 051-16005-20) | ||||
| 7 | 6686282 | 9.58 | 11.59 | |
| Tornillo C 4x16torx (antiguo 808-31905-20) | ||||
| 8 | 6693480 | 1.15 | 1.39 | |
| Junta de la Cubierta del Puerto (antigua 052-16005 | ||||
| 9 | 6686317 | 3.30 | 3.99 | |
| Conjunto de pistones (antiguo 030-16005-90) | ||||
| 10 | 6685906 | 24.20 | 29.28 | |
| Anillo de pistón (antiguo 041-16005-20) | ||||
| 11 | 6686136 | 13.70 | 16.58 | |
| Pasador de pistón (antigua 037-16005-20) | ||||
| 12 | 6686022 | 13.76 | 16.65 | |
| Circlip (antiguo 039-16005-20) Nuevo | ||||
| 13 | 6686037 | 9.40 | 11.37 | |
| Rodamiento de agujas (antiguo 800-31905-20) Nuevo | ||||
| 14 | 6693415 | 72.30 | 87.48 | |
| Collar de pasador de pistón (antiguo 036-16005-20) | ||||
| 15 | 6685996 | 3.30 | 3.99 | |
| El eje de manivela Comp (viejo 046-16005-80) | ||||
| 16 | 6686239 | 248.96 | 301.24 | |
| Ya no disponible, sin reemplazo | ||||
| 17 | 6686458 | |||
| Bujía Cmr7h (antigua 6685783) | ||||
| 18 | 6699312 | 26.31 | 31.84 | |
| No hay información disponible, no se puede pedir | ||||
| 31 | 6686606 | |||
| Junta de caja de cigüeñales (antiguo 090-16005-20) | ||||
| 32 | 6686730 | 4.45 | 5.38 | |
| Rodamiento de bolas 6302c828 | ||||
| 33 | 6693429 | 24.20 | 29.28 | |
| Sello de aceite | ||||
| 34 | 6695643 | 13.20 | 15.97 | |
| Sello de aceite | ||||
| 35 | 6695645 | 15.58 | 18.85 | |
| Ya no disponible, sin reemplazo | ||||
| 36 | 6695299 | |||
| Tornillo E 5x30 Torx (antiguo 810-31905-20) Nuevo | ||||
| 37 | 6693500 | 1.05 | 1.27 | |
| Cubierta de bobina (antiguo 195-16005-20) Nuevo | ||||
| 38 | 6687984 | 4.65 | 5.63 | |
| Tornillo C 4x16torx (antiguo 808-31905-20) | ||||
| 39 | 6693480 | 1.15 | 1.39 | |
| Tornillo F 6x45 Torx (antiguo 811-31905-20) Nuevo | ||||
| 40 | 6693507 | 4.45 | 5.38 | |
| Tuerca de volante M10 (viejo 066-16005-20) Nuevo | ||||
| 41 | 6686446 | 5.25 | 6.35 | |
| Roto Magneto Comp. | ||||
| 42A | 6699764 | 81.98 | 99.19 | |
| No hay información disponible, no se puede pedir | ||||
| 43 | 6687635 | |||
| Conjunto de Tapa de Bujía | ||||
| 44 | 6699766 | 15.88 | 19.21 | |
| Pasacables (antiguo 202-16005-20) Nuevo | ||||
| 45 | 6688042 | 1.05 | 1.27 | |
| Tornillo C 4x16torx (antiguo 808-31905-20) | ||||
| 46 | 6693480 | 1.15 | 1.39 | |
| Parada Cordón Comp. (antiguo 178-16005-80) Nuevo | ||||
| 47 | 6687882 | 13.86 | 16.77 | |
| Polea de arranque Ass'y (antiguo 798-16005-90) | ||||
| 48 | 6693412 | 24.20 | 29.28 | |
| Magneto Ass'y | ||||
| 49 | 6699767 | 237.16 | 286.97 | |
| Conjunto de Bobina de Encendido (viejo 6687635) | ||||
| 50 | 6699765 | 155.34 | 187.96 | |
| Conjunto de aislador (antiguo 404-16005-90) | ||||
| 61 | 6689985 | 9.08 | 10.98 | |
| Tornillo B 5x20torx (viejo 807-31905-20) Nuevo | ||||
| 62 | 6693475 | 3.30 | 3.99 | |
| Junta de aislante (antiguo 403-16005-20) | ||||
| 63 | 6689903 | 10.23 | 12.37 | |
| Junta del carburador (antiguo 402-16005-20) | ||||
| 64 | 6689849 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 65 | 6692538 | |||
| No hay información disponible, no se puede pedir | ||||
| 66 | 6692704 | |||
| S, Tornillo del silenciador 6x70to (antiguo 750-16 | ||||
| 67 | 6692882 | 5.61 | 6.79 | |
| Tornillo D 6x14torx (antiguo 809-31905-20) Nuevo | ||||
| 68 | 6693488 | 5.61 | 6.79 | |
| Junta de silenciador (antiguo 737-16005-20) | ||||
| 69 | 6692752 | 13.20 | 15.97 | |
| Ya no disponible, sin reemplazo | ||||
| 70 | 6690204 | |||
| Juego de carburador | ||||
| 71 | 6690526 | 307.19 | 371.70 | |
| Ya no disponible, sin reemplazo | ||||
| 74 | 6690676 | |||
| Ya no disponible, sin reemplazo | ||||
| 75 | 6690851 | |||
| Tapa del Limpiador Ass'y (antiguo 414-16005-90) | ||||
| 76 | 6690054 | 16.19 | 19.59 | |
| Ya no disponible, sin reemplazo | ||||
| 77 | 6690059 | |||
| No hay información disponible, no se puede pedir | ||||
| 78 | 6690385 | |||
| Elemento del filtro de aire | ||||
| 79 | 6690329 | 6.28 | 7.59 | |
| Cubierta del Carburador (antiguo 201-25268-20) Nue | ||||
| 80 | 6688034 | 3.00 | 3.63 | |
| Arandela | ||||
| 81 | 6684661 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 82 | 6690052 | |||
| Tornillo H 5x62torx (antiguo 813-31905-20) Nuevo | ||||
| 83 | 6693525 | 5.61 | 6.79 | |
| Juego de Silenciador (antiguo 704-16005-90) | ||||
| 84 | 6692505 | 118.58 | 143.48 | |
| No hay información disponible, no se puede pedir | ||||
| 111 | 6692999 | |||
| Carrete de cuerda (antiguo 768-16005-20) | ||||
| 112 | 6693006 | 13.86 | 16.77 | |
| Resorte de retroceso (antiguo 779-16005-20) | ||||
| 113 | 6693127 | 24.20 | 29.28 | |
| Arandela | ||||
| 114 | 6693255 | 5.61 | 6.79 | |
| Resorte de fricción (antiguo 836-16005-20) Nuevo | ||||
| 115 | 6693619 | 4.45 | 5.38 | |
| Placa de fricción (antigua 837-16005-20) Nueva | ||||
| 116 | 6693631 | 20.11 | 24.34 | |
| Arandela | ||||
| 117 | 6693427 | 3.30 | 3.99 | |
| Conjunto de perno (antiguo 839-16005-20) Nuevo | ||||
| 118 | 6693640 | 4.45 | 5.38 | |
| No hay información disponible, no se puede pedir | ||||
| 119 | 6693181 | |||
| Manija de inicio | ||||
| 120 | 6693245 | 10.23 | 12.37 | |
| Manija de inicio | ||||
| 121 | 6693605 | 4.45 | 5.38 | |
| Tornillo G 5x16 (antiguo 812-31905-20) Nuevo | ||||
| 122 | 6693522 | 2.31 | 2.80 | |
| Ensamblaje del Cuerpo de Bomba (antiguo 575-25292- | ||||
| 131 | 6691436 | 138.74 | 167.87 | |
| Pantalla de entrada (antiguo 578-25007-20) | ||||
| 132 | 6684700 | 4.29 | 5.19 | |
| Bomba de cebado comp. (antiguo 442-25151-80) | ||||
| 133 | 6684687 | 16.34 | 19.77 | |
| Cubierta de diafragma (antiguo 476-25151-20) | ||||
| 134 | 6684688 | 8.58 | 10.38 | |
| Cuerpo de cebado (antiguo 447-25108-20) | ||||
| 135 | 6684689 | 6.44 | 7.79 | |
| Arandela (antiguo 549-25165-20) | ||||
| 136 | 6684874 | 2.15 | 2.60 | |
| Giratorio (antiguo 539-25120-20) | ||||
| 137 | 6684697 | 6.44 | 7.79 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 138 | 6684696 | 2.15 | 2.60 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 139 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 140 | 6684693 | 8.58 | 10.38 | |
| Junta de diafragma (antiguo 475-25153-20) | ||||
| 141 | 6684691 | 8.58 | 10.38 | |
| Diafragma de medición Comp. (antiguo 474-25241-80) | ||||
| 142 | 6690830 | 11.88 | 14.37 | |
| Tornillo de Ajuste del Acelerador (antiguo 514-251 | ||||
| 143 | 6684870 | 2.15 | 2.60 | |
| Regulador de Cable (antiguo 544-25164-20) | ||||
| 144 | 6684873 | 6.44 | 7.79 | |
| Tuerca de Bloqueo M6 (antiguo 991-01060-013) | ||||
| 145 | 6684872 | 2.15 | 2.60 | |
| Ajustador de Cable (antiguo 614-25137-20) | ||||
| 146 | 6684871 | 4.29 | 5.19 | |
| Junta de limpiador (antiguo 431-16005-20) Nuevo | ||||
| 147 | 6690186 | 3.30 | 3.99 | |
| Tornillo de ajuste (antiguo 548-25151-20 & 6696324 | ||||
| 148 | 6684699 | 2.15 | 2.60 | |
| O-RING (antiguo 550-25100-20) | ||||
| 150 | 6684695 | 4.29 | 5.19 | |
| Ya no disponible, sin reemplazo | ||||
| 161 | 6685805 | |||
| Almohadilla de cojín (antigua 021-31905-20) | ||||
| 162 | 6685814 | 60.35 | 73.02 | |
| Clip de almohadilla amortiguadora (antiguo 046-319 | ||||
| 163 | 6686243 | 3.30 | 3.99 | |
| Cinturón de hombro (antiguo 022-31906-20/6696368) | ||||
| 164 | 6685821 | 32.21 | 38.98 | |
| Cojín de goma (antiguo 030-31905-80) Nuevo | ||||
| 165 | 6685910 | 36.15 | 43.74 | |
| Arandela | ||||
| 166 | 6692961 | 1.04 | 1.26 | |
| Tornillo L 5x40torx (antiguo 817-31905-20) Nuevo | ||||
| 167 | 6693549 | 3.00 | 3.63 | |
| Tornillo M 5x16torx (antiguo 825-31905-20) Nuevo | ||||
| 168 | 6693571 | 5.61 | 6.79 | |
| Caucho de amortiguación (antiguo 031-31905-80) Nue | ||||
| 169 | 6685960 | 38.26 | 46.30 | |
| Ya no disponible, sin reemplazo | ||||
| 170 | 6685967 | |||
| Ensamblaje del tanque (antiguo 590-16005-90/669161 | ||||
| 171 | 6696103 | 132.50 | 160.32 | |
| Tapa del tanque completa | ||||
| 172 | 6691773 | 14.21 | 17.20 | |
| Cadena de tapa de tanque (antigua 626-16005-20) | ||||
| 173 | 6692054 | 2.31 | 2.80 | |
| Tubo de combustible compl. (antiguo 223-16005-90) | ||||
| 174 | 6688175 | 17.55 | 21.24 | |
| Ensamblaje del cuerpo del filtro de la bomba (anti | ||||
| 175 | 6692273 | 7.10 | 8.59 | |
| Clip.6.3 Dia. (antiguo 680-00731-20) | ||||
| 176 | 6684619 | 2.15 | 2.60 | |
| Tornillo | ||||
| 177 | 6691980 | 5.10 | 6.17 | |
| No hay información disponible, no se puede pedir | ||||
| 178 | 6692321 | |||
| Ya no disponible, sin reemplazo | ||||
| 191 | 6685604 | |||
| Ya no disponible, sin reemplazo | ||||
| 192 | 6685636 | |||
| Tornillo I 5x25torx (antiguo 814-31905-20) | ||||
| 193 | 6693532 | 2.31 | 2.80 | |
| Ya no disponible, sin reemplazo | ||||
| 194 | 6688426 | |||
| Anillo O G-95 (antiguo 999-67095-010) | ||||
| 195 | 6695687 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 196 | 6687291 | |||
| No hay información disponible, no se puede pedir | ||||
| 197 | 6696987 | |||
| Cubierta de admisión (antigua 054-31905-80) | ||||
| 198 | 6686342 | 22.00 | 26.62 | |
| Tornillo I 5x25torx (antiguo 814-31905-20) | ||||
| 199 | 6693532 | 2.31 | 2.80 | |
| Abrazadera de cuerda (antiguo 198-31905-80) Nuevo | ||||
| 200 | 6688014 | 1.05 | 1.27 | |
| Tornillo J 5x14torx (antiguo 815-31905-20) Nuevo | ||||
| 201 | 6693536 | 5.61 | 6.79 | |
| Tubo (antiguo 283-31905-20) | ||||
| 202 | 6688545 | 3.30 | 3.99 | |
| Ya no disponible, sin reemplazo | ||||
| 203 | 6687175 | |||
| Tornillo K 6x35torx (antiguo 816-31905-20) Nuevo | ||||
| 204 | 6693543 | 4.50 | 5.44 | |
| Protector del silenciador (antiguo 738-16005-20) N | ||||
| 205 | 6692825 | 84.40 | 102.12 | |
| Tornillo I 5x25torx (antiguo 814-31905-20) | ||||
| 206 | 6693532 | 2.31 | 2.80 | |
| Ya no disponible, sin reemplazo | ||||
| 207 | 6686265 | |||
| Ya no disponible, sin reemplazo | ||||
| 208 | 6685843 | |||
| Ya no disponible, sin reemplazo | ||||
| 212 | 6691471 | |||
| Tornillo N 5x20torx (antiguo 826-31905-20) Nuevo | ||||
| 220 | 6693576 | 5.10 | 6.17 | |
| Tuerca de manija M5 (viejo 282-31905-20) Nuevo | ||||
| 221 | 6688542 | 2.10 | 2.54 | |
| Conjunto de Palanca de Acelerador (antiguo 871-319 | ||||
| 241 | 6693781 | 150.65 | 182.29 | |
| Conjunto de palanca de aceleración | ||||
| 242 | 6688389 | 144.60 | 174.97 | |
| No hay información disponible, no se puede pedir | ||||
| 243 | 6696987 | |||
| Arandela | ||||
| 244 | 6684661 | 2.15 | 2.60 | |
| Palanca del acelerador (antiguo 250-31905-20) Nuev | ||||
| 245 | 6688324 | 40.24 | 48.69 | |
| Soporte de palanca del acelerador (antiguo 040-319 | ||||
| 246 | 6686055 | 18.00 | 21.78 | |
| Perno de ajuste (antiguo 793-31905-20) Nuevo | ||||
| 247 | 6693367 | 7.59 | 9.18 | |
| Resorte (antiguo 892-16005-20) Nuevo | ||||
| 248 | 6694039 | 9.08 | 10.98 | |
| Arandela | ||||
| 249 | 6684642 | 2.15 | 2.60 | |
| Tuerca de brida | ||||
| 250 | 6695170 | 1.15 | 1.39 | |
| Arandela M8 (antiguo 992-01080-011) | ||||
| 251 | 6684611 | 2.15 | 2.60 | |
| Botón de parada comp. (antiguo Art. Nr. 170-16005- | ||||
| 252 | 6687751 | 16.34 | 19.77 | |
| Cubierta del botón de parada (antiguo 266-16005-20 | ||||
| 253 | 6688408 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 254 | 6693937 | |||
| Tubo de protección 7x300l (antiguo 164-07030-00) N | ||||
| 255 | 6687533 | 1.15 | 1.39 | |
| Conjunto de Empuñadura (antiguo 248-31905-90) Nuev | ||||
| 256 | 6688301 | 56.26 | 68.08 | |
| Perno alado 6x65 (antiguo 465-16005-20) Nuevo | ||||
| 257 | 6690782 | 5.94 | 7.18 | |
| No hay información disponible, no se puede pedir | ||||
| 258 | 6696285 | |||
| Ya no disponible, sin reemplazo | ||||
| 259 | 6691213 | |||
| Tuerca de cubierta 6 (antiguo 991-41060-022) Nuevo | ||||
| 260 | 6695146 | 1.15 | 1.39 | |
| Tornillo M 5x16torx (antiguo 825-31905-20) Nuevo | ||||
| 261 | 6693571 | 5.61 | 6.79 | |
| Tubo flexible | ||||
| 501 | 6686798 | 16.79 | 20.31 | |
| Tubo giratorio (viejo 102-31905-20) | ||||
| 502 | 6686816 | 32.21 | 38.98 | |
| Tubo recto (viejo 103-31905-20) | ||||
| 503 | 6686821 | 12.38 | 14.97 | |
| Tubo recto (antiguo 305-31905-21/6688954) | ||||
| 504 | 6688955 | 22.24 | 26.91 | |
| Banda de tubo 96 (antiguo 100-31905-20) | ||||
| 505 | 6686786 | 4.45 | 5.38 | |
| Banda de tubo 115 (antiguo 267-31905-20) | ||||
| 506 | 6688416 | 4.45 | 5.38 | |
| No hay información disponible, no se puede pedir | ||||
| 507 | 6684766 | |||
| Llave combinada de caja 19x16 (antiguo 853-31905-2 | ||||
| 508 | 6693652 | 13.20 | 15.97 | |
