Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCG22EAB'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

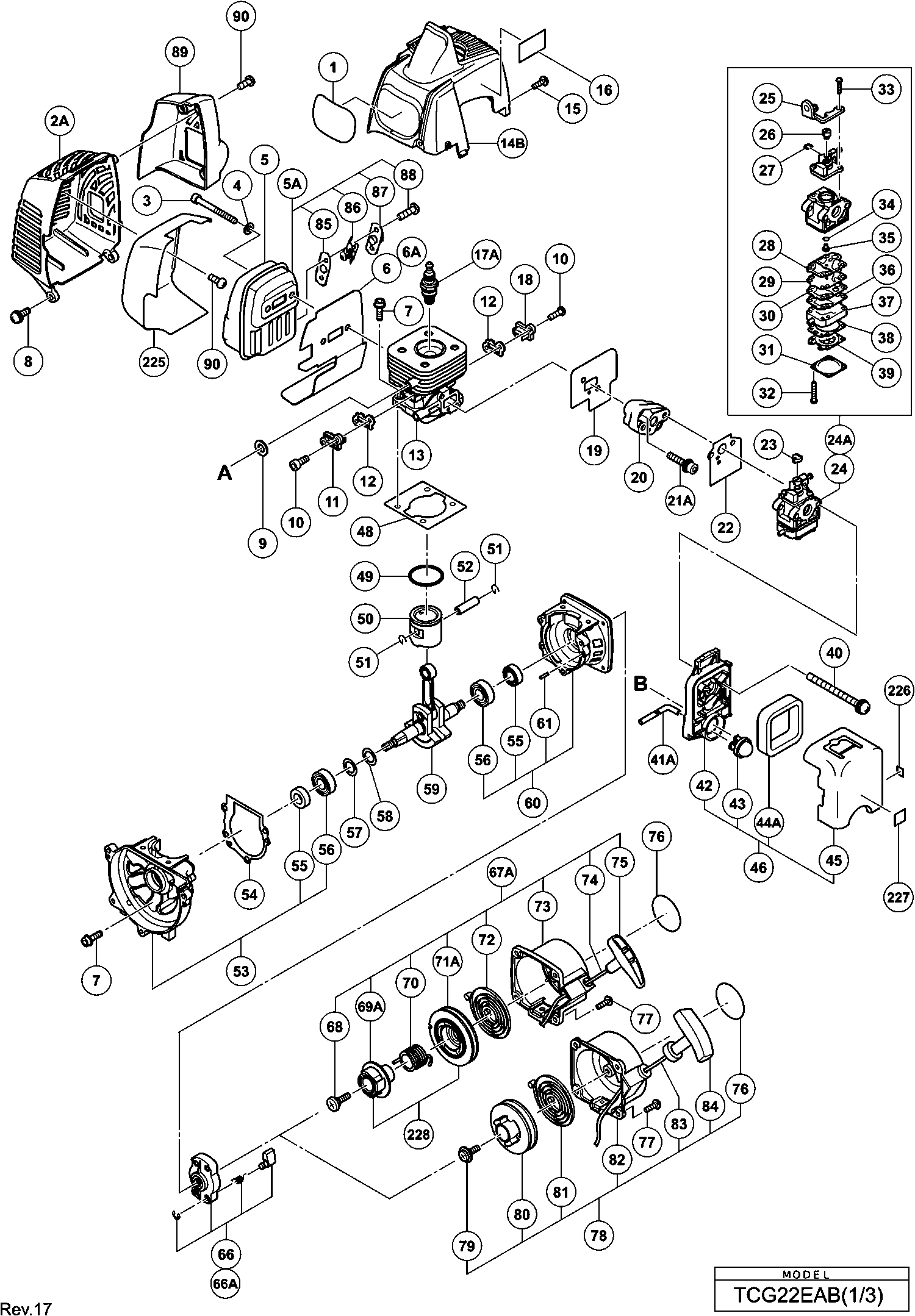

Dibujo técnico de los/las Hikoki TCG22EAB
Lista de las piezas de repuesto de Hikoki TCG22EAB
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Protector para el silenciador desde 11 2013 | ||||
| 2A | 6600338 | 3.30 | 3.99 | |
| Tornillo de orificio hexagonal M6x55 (antiguo 990- | ||||
| 3 | 6684638 | 2.15 | 2.60 | |
| Arandela M6 (10 Piezas) | ||||
| 4 | 949432 | 1.05 | 1.27 | |
| Silenciador | ||||
| 5 | 6696570 | 7.29 | 8.82 | |
| Escape | ||||
| 5A | 6698477 | 11.85 | 14.34 | |
| No hay información disponible, no se puede pedir | ||||
| 6 | 6696553 | |||
| Bolt M5x18 / s hexagonal (antiguo 994-61050-184) | ||||
| 7 | 6684586 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 8 | 887021 | |||
| Tornillo con agujero hexagonal M4x12/s (antiguo 99 | ||||
| 10 | 6684595 | 2.15 | 2.60 | |
| Cubierta de admisión (b) | ||||
| 11 | 6696536 | 1.05 | 1.27 | |
| Empaque de la cubierta | ||||
| 12 | 6696534 | 1.05 | 1.27 | |
| CILINDRO | ||||
| 13 | 6696527 | 24.70 | 29.89 | |
| Cubierta del cilindro (antiguo 6699155) | ||||
| 14B | 6600424 | 3.15 | 3.81 | |
| Tornillo de Máquina (con arandelas) M4x20 (negro) | ||||
| 15 | 307606 | 1.05 | 1.27 | |
| Bujía Bmr7a | ||||
| 17A | 6699316 | 8.91 | 10.78 | |
| Bujía (antiguo 6685052) | ||||
| 17A | 6699322 | 2.48 | 2.99 | |
| Cubierta de admisión (a) | ||||
| 18 | 6696535 | 1.05 | 1.27 | |
| Junta | ||||
| 19 | 6696548 | 1.05 | 1.27 | |
| Aislante de carburador | ||||
| 20A | 6698387 | 3.15 | 3.81 | |
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 21A | 6698844 | 1.20 | 1.45 | |
| Junta del carburador (antiguo 402-0656a-20) | ||||
| 22 | 6684616 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 23 | 6684628 | |||
| Carburador Wyc-22 | ||||
| 24 | 6696550 | 45.63 | 55.21 | |
| Ensamblaje de carburador Wyc-28 | ||||
| 24A | 6698474 | 55.14 | 66.72 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.60 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 28 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 29 | 6684693 | 8.58 | 10.38 | |
| Placa de bomba (antiguo 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.80 | |
| Cubierta del diafragma (antiguo 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.38 | |
| Tornillo de fijación (antiguo 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.39 | |
| O-RING (antiguo 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.19 | |
| Placa de circuito (antiguo 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 3.99 | |
| Ya no disponible, sin reemplazo | ||||
| 38 | 6685220 | |||
| Diafragma de medición (antiguo 474-25601-20) | ||||
| 39 | 6684690 | 18.00 | 21.78 | |
| Tornillo de máquina con arandelas M5x60 (negro) | ||||
| 40 | 307224 | 1.05 | 1.27 | |
| Tubo de combustible | ||||
| 41A | 6698720 | 3.45 | 4.17 | |
| No hay información disponible, no se puede pedir | ||||
| 42 | 6696832 | |||
| Bomba de Cebado Comp. (antiguo 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.18 | |
| Ya no disponible, sin reemplazo | ||||
| 44A | 6600704 | |||
| No hay información disponible, no se puede pedir | ||||
| 45 | 6696831 | |||
| Ensamblaje de limpiador de aire | ||||
| 46 | 6696549 | 9.13 | 11.04 | |
| Empacado del cilindro | ||||
| 48 | 6696530 | 1.05 | 1.27 | |
| Anillo de pistón | ||||
| 49 | 6696532 | 2.10 | 2.54 | |
| PISTÓN | ||||
| 50 | 6696531 | 6.88 | 8.32 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 51 | 6684590 | 2.15 | 2.60 | |
| Pasador del pistón | ||||
| 52 | 6696944 | 3.33 | 4.02 | |
| Caja de cigüeñal (b) | ||||
| 53 | 6696538 | 13.26 | 16.05 | |
| Embalaje de la caja del cigüeñal | ||||
| 54 | 6696539 | 1.05 | 1.27 | |
| Sello de aceite | ||||
| 55 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 56 | 6684608 | 3.80 | 4.60 | |
| CASQUILLO | ||||
| 57 | 6696946 | 1.68 | 2.03 | |
| CASQUILLO | ||||
| 58 | 6696945 | 1.68 | 2.03 | |
| Cigüeñal | ||||
| 59 | 6696533 | 32.31 | 39.10 | |
| Caja de cigüeñal (a) | ||||
| 60 | 6696537 | 13.68 | 16.55 | |
| Pasador de golpe 4x12 (antiguo 999-05041-203) | ||||
| 61 | 6695521 | 1.15 | 1.39 | |
| Polea de arranque | ||||
| 66A | 6696471 | 5.10 | 6.17 | |
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 68 | 6684679 | 2.15 | 2.60 | |
| PLACA DE LEVA | ||||
| 69A | 6699996 | 2.55 | 3.09 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 70 | 6684677 | 8.58 | 10.38 | |
| Carrete de cuerda de arranque | ||||
| 71A | 6699997 | 8.41 | 10.18 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 72 | 6684675 | 11.55 | 13.98 | |
| Cuerpo de Arrancador de Retroceso Comp. (antiguo 7 | ||||
| 73 | 6684673 | 19.06 | 23.07 | |
| Cuerda de arranque 3.5x860 (antiguo 783-0720f-20/6 | ||||
| 74 | 6684674 | 4.29 | 5.19 | |
| Manija de inicio | ||||
| 75 | 6684680 | 2.15 | 2.60 | |
| Tornillo de máquina M4x16 | ||||
| 77 | 993539 | 1.04 | 1.26 | |
| Tornillo de ajuste (antiguo 839-02010-20/6693638) | ||||
| 79 | 6693633 | 1.15 | 1.39 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 81 | 6684675 | 11.55 | 13.98 | |
| Cuerda de arranque (antiguo 783-06097-20/6693174) | ||||
| 83 | 6693168 | 2.31 | 2.80 | |
| Manija de inicio | ||||
| 84 | 6693227 | 3.30 | 3.99 | |
| Junta especial del silenciador (antiguo 751-52200- | ||||
| 85 | 6684650 | 2.15 | 2.60 | |
| Atrapachispas (antiguo 732-52200-20) | ||||
| 86 | 6684652 | 4.29 | 5.19 | |
| Tubo de escape (antiguo 734-52200-20/6684649) | ||||
| 87 | 6685047 | 5.94 | 7.18 | |
| Arandela | ||||
| 88 | 6685068 | 1.15 | 1.39 | |
| Cubierta trasera del silenciador | ||||
| 89 | 6600339 | 4.65 | 5.63 | |
| Tornillo de chapa D4x10 | ||||
| 90 | 6600325 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 91 | 6696565 | |||
| No hay información disponible, no se puede pedir | ||||
| 92 | 331683 | |||
| Tuerca M5 (negro) | ||||
| 93 | 302012 | 1.05 | 1.27 | |
| Regulador | ||||
| 95 | 6696563 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 305583 | |||
| No hay información disponible, no se puede pedir | ||||
| 97 | 6696568 | |||
| Cable del acelerador | ||||
| 98 | 6696560 | 4.18 | 5.05 | |
| No hay información disponible, no se puede pedir | ||||
| 99A | 6698727 | |||
| Cordón de Tierra | ||||
| 100 | 6696567 | 2.10 | 2.54 | |
| Goma anti vibración (a) | ||||
| 101 | 6696963 | 3.33 | 4.02 | |
| Soporte de tubo (a) | ||||
| 102 | 6696542 | 1.05 | 1.27 | |
| Tuerca M5 (negro) | ||||
| 103 | 302012 | 1.05 | 1.27 | |
| Soporte de tubo (b) | ||||
| 104 | 6696543 | 1.05 | 1.27 | |
| Goma anti vibración (b) | ||||
| 105 | 6696964 | 3.33 | 4.02 | |
| Tornillo de Cabeza Hexagonal M5x12 / s (antiguo 99 | ||||
| 106 | 6684667 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 107 | 305583 | |||
| Caja del ventilador (antiguo 6698725) | ||||
| 108B | 6699159 | 9.15 | 11.07 | |
| Comp. del eje del embrague (antiguo 6696561) | ||||
| 109A | 6698790 | 10.20 | 12.34 | |
| Perno Escalonado | ||||
| 110 | 6696469 | 1.04 | 1.26 | |
| Arandela | ||||
| 111 | 6684648 | 2.15 | 2.60 | |
| Placa de embrague (a) | ||||
| 112 | 6696546 | 1.05 | 1.27 | |
| Embrague | ||||
| 113 | 6696948 | 11.64 | 14.08 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 114 | 6696547 | 1.05 | 1.27 | |
| Tuerca | ||||
| 115 | 6685337 | 1.05 | 1.27 | |
| Arandela de perno M8 (negro) | ||||
| 116 | 323212 | 1.05 | 1.27 | |
| Bobina | ||||
| 117B | 6699464 | 17.60 | 21.30 | |
| Tornillo con agujero hexagonal M4x18/ws (antiguo 9 | ||||
| 118 | 6684599 | 2.15 | 2.60 | |
| Cordón | ||||
| 121 | 6696544 | 1.05 | 1.27 | |
| Cable (l325) | ||||
| 122 | 6696566 | 2.10 | 2.54 | |
| Cordón de Tierra | ||||
| 123 | 6696545 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 124 | 6696928 | |||
| Roto Magneto Comp. | ||||
| 124A | 6699289 | 25.71 | 31.11 | |
| Tornillo autotaladrante D4.5x16 (antiguo 990-72045 | ||||
| 125 | 6684636 | 2.15 | 2.60 | |
| Tornillo Autoperforante (con brida) D4x16 (negro) | ||||
| 126 | 305812 | 1.04 | 1.26 | |
| Manija (b) | ||||
| 127 | 6696487 | 3.45 | 4.17 | |
| PALANCA DE BLOQUEO | ||||
| 128 | 6696490 | 1.04 | 1.26 | |
| PALANCA | ||||
| 129 | 6696488 | 1.04 | 1.26 | |
| Resorte (a) | ||||
| 130 | 6696489 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 131A | 6601275 | |||
| Cable de interruptor de parada | ||||
| 132 | 6696491 | 1.80 | 2.18 | |
| Tubo de protección | ||||
| 133 | 6696967 | 1.05 | 1.27 | |
| Manija (a) | ||||
| 134 | 6696486 | 3.45 | 4.17 | |
| TANQUE | ||||
| 135 | 6696569 | 4.59 | 5.55 | |
| Filtro de bomba | ||||
| 136A | 6600351 | 2.70 | 3.27 | |
| Clip BHC 18 | ||||
| 137 | 6696949 | 1.68 | 2.03 | |
| Perno (con brida) | ||||
| 139 | 6696574 | 1.05 | 1.27 | |
| Tornillo de brida | ||||
| 139 | 6696557 | 1.05 | 1.27 | |
| Tubo de Combustible | ||||
| 140A | 6698716 | 3.45 | 4.17 | |
| Tubería de Combustible L70 | ||||
| 141A | 6699014 | 1.65 | 2.00 | |
| Goma de retorno hasta 7.2014 (antigua 6684627) | ||||
| 142A | 6697846 | 1.04 | 1.26 | |
| Cadena de tapa del tanque | ||||
| 143A | 6698732 | 1.20 | 1.45 | |
| Ya no disponible, sin reemplazo | ||||
| 144A | 6698402 | |||
| Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20) | ||||
| 145 | 6684899 | 2.15 | 2.60 | |
| Volante (antiguo 6696928) | ||||
| 146 | 6699463 | 23.38 | 28.28 | |
| Marca de nivel (antiguo 923-3738f-20) | ||||
| 161 | 6684852 | 2.15 | 2.60 | |
| Tuerca M6 (10pcs) | ||||
| 162 | 949556 | 1.05 | 1.27 | |
| Mango de lazo | ||||
| 163 | 6696975 | 8.98 | 10.86 | |
| Marca de nivel (antiguo 923-33700-20) | ||||
| 164 | 6684851 | 2.15 | 2.60 | |
| Eje flexible para (lb) | ||||
| 165 | 6698325 | 13.80 | 16.70 | |
| Espaciador (e) | ||||
| 166 | 6698324 | 3.15 | 3.81 | |
| No hay información disponible, no se puede pedir | ||||
| 167 | 6696581 | |||
| Forro flexible | ||||
| 169 | 6698323 | 12.90 | 15.61 | |
| Soporte de mango (a) | ||||
| 170 | 6696972 | 1.20 | 1.45 | |
| Perno (negro) M6 | ||||
| 171 | 6696974 | 1.68 | 2.03 | |
| Forro flexible (a) | ||||
| 173 | 6698337 | 45.65 | 55.24 | |
| Tubo principal | ||||
| 174 | 6698322 | 40.01 | 48.42 | |
| Tornillo M5x10 (antiguo 956634, 10 piezas) | ||||
| 175 | 949819 | 2.55 | 3.09 | |
| Caja de Cutter | ||||
| 176 | 6698326 | 7.95 | 9.62 | |
| Guardia (antiguo 6698332) | ||||
| 177A | 6698809 | 18.56 | 22.46 | |
| Máquina tornillo M5x16 (antiguo 949238) | ||||
| 178 | 990541 | 1.05 | 1.27 | |
| Perno M6 | ||||
| 179 | 6698334 | 3.15 | 3.81 | |
| Soporte de cubierta de seguridad | ||||
| 180 | 6698335 | 3.15 | 3.81 | |
| Tornillo M5x25 (antiguo 949662z, 10 Piezas) | ||||
| 181 | 949662 | 2.10 | 2.54 | |
| Eje del cortador | ||||
| 182A | 6600493 | 3.75 | 4.54 | |
| Arandela | ||||
| 183 | 6698331 | 3.15 | 3.81 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 184 | 608VVM | 5.70 | 6.90 | |
| Collar | ||||
| 185 | 6698328 | 3.15 | 3.81 | |
| Rodamiento de bolas 608ddmc2eps2s | ||||
| 186 | 608DDM | 5.55 | 6.72 | |
| Arandela T1.6 | ||||
| 187 | 6698329 | 3.15 | 3.81 | |
| Arandela de resorte M8 (10 piezas) | ||||
| 188 | 949457 | 1.05 | 1.27 | |
| Portacutter | ||||
| 189 | 6698330 | 4.20 | 5.08 | |
| Cuchillo | ||||
| 190 | 6698333 | 6.45 | 7.80 | |
| Tuerca M5 (10 piezas) (ANTIGUO 949555Z) | ||||
| 191 | 949555 | 1.05 | 1.27 | |
| Tubo principal (a) | ||||
| 192 | 6698336 | 55.14 | 66.72 | |
| Eje flexible (antiguo 344-38474-20) | ||||
| 193 | 6685038 | 17.70 | 21.42 | |
| Cuchilla (antigua 797-38452-20) | ||||
| 194 | 6685015 | 2.31 | 2.80 | |
| Tornillo autorroscante D5x16 (antiguo 990-73050-16 | ||||
| 195 | 6685074 | 1.15 | 1.39 | |
| No hay información disponible, no se puede pedir | ||||
| 196 | 6684792 | |||
| Tornillo M5x10 (10 piezas) | ||||
| 198 | 949707 | 1.04 | 1.26 | |
| Caja de corte (a) | ||||
| 199 | 6698338 | 26.68 | 32.28 | |
| Eje de Corte (a) | ||||
| 200A | 6600017 | 14.03 | 16.97 | |
| Arandela | ||||
| 201 | 6698340 | 2.10 | 2.54 | |
| Rodamiento de bolas 608ddmc2eps2s | ||||
| 202 | 608DDM | 5.55 | 6.72 | |
| Collar 5 (antiguo 348-38474-20) | ||||
| 203 | 6685014 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 204 | 6685016 | |||
| Arandela de resorte M8 (10 piezas) | ||||
| 205 | 949457 | 1.05 | 1.27 | |
| Soporte de cortador (antiguo 310-38474-20) | ||||
| 206 | 6685073 | 4.45 | 5.38 | |
| Arandela | ||||
| 207 | 6685001 | 1.15 | 1.39 | |
| Arandela | ||||
| 208 | 6684639 | 2.15 | 2.60 | |
| Tornillo Plus M6x45 (antiguo 990-23060-451) Nuevo | ||||
| 209 | 6684995 | 1.15 | 1.39 | |
| Comp. de cubierta c/ eje M18x.125 a la derecha | ||||
| 211 | 6698801 | 9.30 | 11.25 | |
| TORNILLO DE AJUSTE | ||||
| 213 | 6698795 | 1.35 | 1.63 | |
| Bobina | ||||
| 214 | 6698802 | 3.15 | 3.81 | |
| Tornillo de resorte de retorno | ||||
| 215 | 6698803 | 1.05 | 1.27 | |
| BOTÓN | ||||
| 216 | 6698798 | 1.20 | 1.45 | |
| Guía de cordón | ||||
| 217 | 6698799 | 1.20 | 1.45 | |
| Caja (b) | ||||
| 218 | 6698800 | 6.60 | 7.99 | |
| No hay información disponible, no se puede pedir | ||||
| 219 | 6696597 | |||
| Ass'y de tubo principal | ||||
| 220 | 6696580 | 51.84 | 62.72 | |
| No hay información disponible, no se puede pedir | ||||
| 221 | 6696582 | |||
| Ya no disponible, sin reemplazo | ||||
| 222A | 6698931 | |||
| No hay información disponible, no se puede pedir | ||||
| 223B | 6601421 | |||
| No hay información disponible, no se puede pedir | ||||
| 224 | 6699186 | |||
| Cubierta térmica para el silenciador desde 11 2013 | ||||
| 225 | 6600340 | 5.40 | 6.53 | |
| Placa de marca (t) | ||||
| 226 | 6600327 | 1.04 | 1.26 | |
| Etiqueta de imprimación desde 11.2013 para Europa | ||||
| 227 | 6699000 | 1.04 | 1.26 | |
| Ass'y de Placa de Leva | ||||
| 228 | 6699691 | 6.10 | 7.38 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 6684764 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 6696596 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 875769 | |||
| Kit de reparación | ||||
| 601 | 6600027 | 31.08 | 37.60 | |
