Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCG22EAP2'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

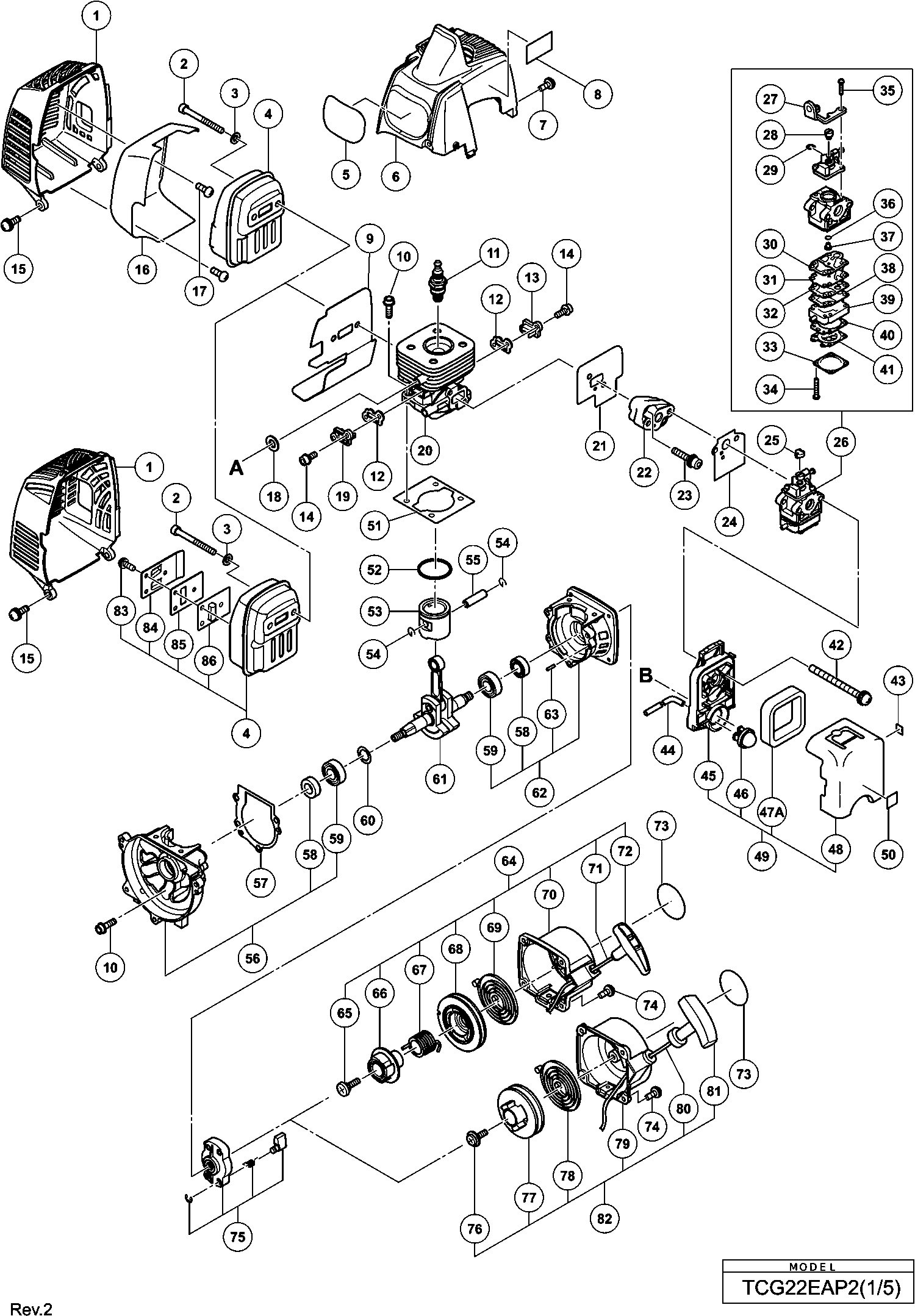

Dibujo técnico de los/las Hikoki TCG22EAP2
Lista de las piezas de repuesto de Hikoki TCG22EAP2
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Protector de silenciador | ||||
| 1 | 6600423 | 9.30 | 11.25 | |
| No hay información disponible, no se puede pedir | ||||
| 2 | 6696819 | |||
| Arandela M6 (10 Piezas) | ||||
| 3 | 949432 | 1.05 | 1.27 | |
| Silenciador | ||||
| 4 | 6696554 | 26.59 | 32.17 | |
| Etiqueta Tanaka Nueva | ||||
| 5 | 6696339 | 1.20 | 1.45 | |
| Cubierta del cilindro (antiguo 6699155) | ||||
| 6 | 6600424 | 3.15 | 3.81 | |
| Tornillo de Máquina (con arandelas) M4x20 (negro) | ||||
| 7 | 307606 | 1.05 | 1.27 | |
| ESCUDO DE CALOR | ||||
| 9 | 6600320 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 10 | 6698386 | |||
| Bujía Bmr7a | ||||
| 11 | 6699316 | 8.91 | 10.78 | |
| Empaque de la cubierta | ||||
| 12 | 6696534 | 1.05 | 1.27 | |
| Cubierta de admisión (a) | ||||
| 13 | 6696535 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal M4x12 | ||||
| 14 | 6698385 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 15 | 887021 | |||
| Cubierta térmica para el silenciador desde 11 2013 | ||||
| 16 | 6600340 | 5.40 | 6.53 | |
| Tornillo de chapa D4x10 | ||||
| 17 | 6600325 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 18 | 6698700 | |||
| Cubierta de admisión (b) | ||||
| 19 | 6696536 | 1.05 | 1.27 | |
| CILINDRO | ||||
| 20 | 6696527 | 24.70 | 29.89 | |
| Junta | ||||
| 21 | 6696548 | 1.05 | 1.27 | |
| Aislante de carburador | ||||
| 22 | 6698387 | 3.15 | 3.81 | |
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 23 | 6698844 | 1.20 | 1.45 | |
| Empaque del carburador | ||||
| 24 | 6698405 | 2.10 | 2.54 | |
| Tapa giratoria (antiguo 560-07120-21/6684628) | ||||
| 25 | 6691337 | 1.15 | 1.39 | |
| Carburador Wyc-22 | ||||
| 26 | 6696550 | 45.63 | 55.21 | |
| Permanencia de Ajuste de Cable | ||||
| 27 | 6699287 | 4.13 | 4.99 | |
| Giro | ||||
| 28 | 6696830 | 4.45 | 5.38 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 29 | 6684696 | 2.15 | 2.60 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 30 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 31 | 6684693 | 8.58 | 10.38 | |
| Placa de bomba (antiguo 523-25100-20) | ||||
| 32 | 6691242 | 2.31 | 2.80 | |
| Cubierta del diafragma (antiguo 476-25004-20) | ||||
| 33 | 6685222 | 4.45 | 5.38 | |
| Tornillo de fijación (antiguo 548-25101-20) | ||||
| 34 | 6691312 | 1.15 | 1.39 | |
| Tornillo de ajuste M3x12 | ||||
| 35 | 6696829 | 1.04 | 1.26 | |
| O-RING (antiguo 550-25100-20) | ||||
| 36 | 6684695 | 4.29 | 5.19 | |
| Chorro principal | ||||
| 37 | 6697947 | 5.11 | 6.19 | |
| Placa de circuito (antiguo 522-25100-20) | ||||
| 38 | 6691234 | 3.30 | 3.99 | |
| Cuerpo de la bomba | ||||
| 39 | 6696828 | 13.36 | 16.17 | |
| Ya no disponible, sin reemplazo | ||||
| 40 | 6685220 | |||
| Diafragma de medición (antiguo 474-25601-20) | ||||
| 41 | 6684690 | 18.00 | 21.78 | |
| Tornillo de máquina con arandelas M5x60 (negro) | ||||
| 42 | 307224 | 1.05 | 1.27 | |
| Placa de marca (t) | ||||
| 43 | 6600327 | 1.04 | 1.26 | |
| Tubería de Combustible L70 | ||||
| 44B | 6699014 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 45 | 6696832 | |||
| Bomba de Cebado Comp. (antiguo 442-25143-80) | ||||
| 46 | 6685139 | 5.94 | 7.18 | |
| Ya no disponible, sin reemplazo | ||||
| 47A | 6600704 | |||
| No hay información disponible, no se puede pedir | ||||
| 48 | 6696831 | |||
| Ensamblaje de limpiador de aire | ||||
| 49 | 6696549 | 9.13 | 11.04 | |
| Etiqueta de imprimación desde 11.2013 para Europa | ||||
| 50 | 6699000 | 1.04 | 1.26 | |
| Empacado del cilindro | ||||
| 51 | 6696530 | 1.05 | 1.27 | |
| Anillo de pistón | ||||
| 52 | 6696532 | 2.10 | 2.54 | |
| PISTÓN | ||||
| 53 | 6696531 | 6.88 | 8.32 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 54 | 6684590 | 2.15 | 2.60 | |
| Pasador del pistón | ||||
| 55 | 6696944 | 3.33 | 4.02 | |
| Caja de cigüeñal (b) | ||||
| 56 | 6696538 | 13.26 | 16.05 | |
| Embalaje de la caja del cigüeñal | ||||
| 57 | 6696539 | 1.05 | 1.27 | |
| Sello de aceite | ||||
| 58 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 59 | 6684608 | 3.80 | 4.60 | |
| CASQUILLO | ||||
| 60 | 6696945 | 1.68 | 2.03 | |
| CASQUILLO | ||||
| 60 | 6696946 | 1.68 | 2.03 | |
| Cigüeñal | ||||
| 61 | 6696533 | 32.31 | 39.10 | |
| Caja de cigüeñal (a) | ||||
| 62 | 6696537 | 13.68 | 16.55 | |
| Pasador de golpeo 4x12 | ||||
| 63 | 6696947 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 64 | 6699995 | |||
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 65 | 6684679 | 2.15 | 2.60 | |
| PLACA DE LEVA | ||||
| 66 | 6699996 | 2.55 | 3.09 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 67 | 6684677 | 8.58 | 10.38 | |
| Carrete de cuerda de arranque | ||||
| 68 | 6699997 | 8.41 | 10.18 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 69 | 6684675 | 11.55 | 13.98 | |
| Cuerpo de Arrancador de Retroceso Comp. (antiguo 7 | ||||
| 70 | 6684673 | 19.06 | 23.07 | |
| Cuerda de arranque 3.5x860 (antiguo 783-0720f-20/6 | ||||
| 71 | 6684674 | 4.29 | 5.19 | |
| Manija de inicio | ||||
| 72 | 6684680 | 2.15 | 2.60 | |
| Tornillo (con arandelas) M4x16 | ||||
| 74 | 6698398 | 1.05 | 1.27 | |
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 75 | 6684681 | 13.20 | 15.97 | |
| Polea de arranque | ||||
| 75 | 6696471 | 5.10 | 6.17 | |
| Tornillo de ajuste (antiguo 839-02010-20/6693638) | ||||
| 76 | 6693633 | 1.15 | 1.39 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 78 | 6684675 | 11.55 | 13.98 | |
| Cuerda de arranque (antiguo 783-06097-20/6693174) | ||||
| 80 | 6693168 | 2.31 | 2.80 | |
| Manija de inicio | ||||
| 81 | 6693227 | 3.30 | 3.99 | |
| Montaje de Cuerpo de Arrancador de Retroceso | ||||
| 82 | 6696572 | 10.20 | 12.34 | |
| Goma anti vibración (a) | ||||
| 101 | 6696963 | 3.33 | 4.02 | |
| Soporte de tubo (a) | ||||
| 102 | 6698643 | 2.10 | 2.54 | |
| Soporte de tubo (a) | ||||
| 102 | 6696542 | 1.05 | 1.27 | |
| Tuerca M5 (negro) | ||||
| 103 | 302012 | 1.05 | 1.27 | |
| Soporte de tubo (b) | ||||
| 104 | 6698644 | 2.10 | 2.54 | |
| Soporte de tubo (b) | ||||
| 104 | 6696543 | 1.05 | 1.27 | |
| Goma anti vibración (b) | ||||
| 105 | 6696964 | 3.33 | 4.02 | |
| Tornillo hexagonal M5x12 (con arandela) | ||||
| 106 | 6699176 | 1.04 | 1.26 | |
| Perno de orificio hexagonal 5x22/s (modelo anterio | ||||
| 107 | 6695492 | 1.15 | 1.39 | |
| Caja del ventilador (antiguo 6698725) | ||||
| 108 | 6699159 | 9.15 | 11.07 | |
| Eje de embrague COMP | ||||
| 109A | 6696541 | 8.41 | 10.18 | |
| Perno Escalonado | ||||
| 110 | 6696469 | 1.04 | 1.26 | |
| Arandela | ||||
| 111 | 6684648 | 2.15 | 2.60 | |
| Placa de embrague (a) | ||||
| 112 | 6696546 | 1.05 | 1.27 | |
| Embrague | ||||
| 113 | 6696948 | 11.64 | 14.08 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 114 | 6696547 | 1.05 | 1.27 | |
| Tuerca | ||||
| 115 | 6685337 | 1.05 | 1.27 | |
| Arandela de perno M8 (negro) | ||||
| 116 | 323212 | 1.05 | 1.27 | |
| Bobina | ||||
| 117 | 6699464 | 17.60 | 21.30 | |
| Tornillo de cabeza hexagonal (con arandelas) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 119A | 6601421 | |||
| No hay información disponible, no se puede pedir | ||||
| 120 | 6699186 | |||
| Cordón | ||||
| 121 | 6696544 | 1.05 | 1.27 | |
| Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20) | ||||
| 122 | 6684899 | 2.15 | 2.60 | |
| Cordón de Tierra | ||||
| 123 | 6696545 | 1.05 | 1.27 | |
| Roto Magneto Comp. | ||||
| 124 | 6699289 | 25.71 | 31.11 | |
| Tornillo de rosca D4.5x16 | ||||
| 126 | 6698878 | 1.20 | 1.45 | |
| Tornillo Autoperforante (con brida) D4x16 (negro) | ||||
| 127 | 305812 | 1.04 | 1.26 | |
| PALANCA DE BLOQUEO | ||||
| 129 | 6696490 | 1.04 | 1.26 | |
| PALANCA | ||||
| 130 | 6696488 | 1.04 | 1.26 | |
| Resorte (a) | ||||
| 131 | 6696489 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 132A | 6601275 | |||
| Cable de interruptor de parada | ||||
| 133 | 6696592 | 2.10 | 2.54 | |
| Cable de interruptor de parada | ||||
| 133 | 6696491 | 1.80 | 2.18 | |
| Tubo de protección | ||||
| 134 | 6696594 | 2.10 | 2.54 | |
| Tubo de protección | ||||
| 134 | 6696967 | 1.05 | 1.27 | |
| Cable del acelerador | ||||
| 135 | 6696560 | 4.18 | 5.05 | |
| TANQUE | ||||
| 137 | 6696569 | 4.59 | 5.55 | |
| Perno (con brida) | ||||
| 139 | 6696574 | 1.05 | 1.27 | |
| Filtro de bomba | ||||
| 140 | 6600351 | 2.70 | 3.27 | |
| Clip BHC 18 | ||||
| 141 | 6696949 | 1.68 | 2.03 | |
| Tubo de Combustible | ||||
| 142 | 6698716 | 3.45 | 4.17 | |
| Tubería de Combustible L70 | ||||
| 143A | 6699014 | 1.65 | 2.00 | |
| Goma de retorno hasta 7.2014 (antigua 6684627) | ||||
| 144 | 6697846 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 145 | 6698931 | |||
| Ya no disponible, sin reemplazo | ||||
| 146 | 6698402 | |||
| Cadena de tapa del tanque | ||||
| 147 | 6698732 | 1.20 | 1.45 | |
| Tornillo de Roscar (c/brida) D4x30 para Europa (s) | ||||
| 171 | 323837 | 1.68 | 2.03 | |
| Tornillo autoperforante (con brida) D4x20 (negro) | ||||
| 172 | 302086 | 1.05 | 1.27 | |
| Manija (b) | ||||
| 173 | 6696590 | 3.13 | 3.78 | |
| Tornillo de máquina M5x30 (negro) | ||||
| 174 | 323041 | 1.05 | 1.27 | |
| Cable del acelerador | ||||
| 175 | 6696593 | 5.10 | 6.17 | |
| MANIJA DERECHA | ||||
| 176 | 6696585 | 6.45 | 7.80 | |
| Soporte de mango (b) (antiguo 6696577) | ||||
| 177A | 6600501 | 7.20 | 8.71 | |
| Sostenedor de la manija (c) | ||||
| 178 | 6696578 | 2.10 | 2.54 | |
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 179 | 6684714 | 2.15 | 2.60 | |
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 180 | 6684709 | 2.15 | 2.60 | |
| Soporte de mango (a) (antiguo 6696576) | ||||
| 181A | 6600500 | 4.20 | 5.08 | |
| Manija (a) | ||||
| 182 | 6696588 | 2.10 | 2.54 | |
| Tuerca M5 (negro) | ||||
| 183 | 302012 | 1.05 | 1.27 | |
| MANGO IZQUIERDO | ||||
| 184 | 6696595 | 13.26 | 16.05 | |
| Barrera para Europa | ||||
| 186 | 6696973 | 3.33 | 4.02 | |
| Caja de engranajes | ||||
| 190 | 6699402 | 50.33 | 60.89 | |
| Portaherramientas (b) | ||||
| 193 | 6698659 | 13.04 | 15.78 | |
| No hay información disponible, no se puede pedir | ||||
| 194 | 6699188 | |||
| Tuerca U (mano izquierda) M10 para Irl | ||||
| 195 | 335759 | 1.04 | 1.26 | |
| TORNILLO DE AJUSTE | ||||
| 200 | 6698795 | 1.35 | 1.63 | |
| BOTÓN | ||||
| 203 | 6698798 | 1.20 | 1.45 | |
| Guía de cordón | ||||
| 204 | 6698799 | 1.20 | 1.45 | |
| Caja (b) | ||||
| 205 | 6698800 | 6.60 | 7.99 | |
| No hay información disponible, no se puede pedir | ||||
| 206 | 6696454 | |||
| Cubierta Blacket | ||||
| 207 | 6696494 | 1.80 | 2.18 | |
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 208 | 6684714 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 213 | 6600449 | |||
| Marca de nivel (b) | ||||
| 214 | 6600446 | 1.80 | 2.18 | |
| Percha | ||||
| 218A | 6600504 | 1.20 | 1.45 | |
| Tapa (a) | ||||
| 219 | 6698515 | 2.10 | 2.54 | |
| Guarda para cubierta | ||||
| 220 | 6696950 | 10.98 | 13.28 | |
| Tornillo autorroscante 4x14 (antiguo 993-48040-142 | ||||
| 221 | 6684751 | 2.15 | 2.60 | |
| Cuchilla (antiguo 797-37714-20) | ||||
| 222 | 6684750 | 4.29 | 5.19 | |
| Soporte de cubierta de seguridad | ||||
| 223 | 6696951 | 3.33 | 4.02 | |
| No hay información disponible, no se puede pedir | ||||
| 224 | 6696980 | |||
| Juego de soportes de mango (a+b) (antiguo 6696576+ | ||||
| 230 | 6600499 | 10.65 | 12.89 | |
| Tornillo de máquina M5x10 (10 piezas) | ||||
| 231 | 949236 | 1.05 | 1.27 | |
| Eje flexible para (lb) | ||||
| 281 | 6698325 | 13.80 | 16.70 | |
| Ass'y de tubo principal | ||||
| 282 | 6696580 | 51.84 | 62.72 | |
| Caja del cortador (antiguo 6698810) | ||||
| 283 | 6600494 | 25.44 | 30.78 | |
| Arandela | ||||
| 284 | 6698331 | 3.15 | 3.81 | |
| Tornillo M5x10 (antiguo 956634, 10 piezas) | ||||
| 285 | 949819 | 2.55 | 3.09 | |
| Perno M6 | ||||
| 286 | 6698334 | 3.15 | 3.81 | |
| Soporte de cubierta de seguridad | ||||
| 287 | 6698335 | 3.15 | 3.81 | |
| Tornillo M5x25 (antiguo 949662z, 10 Piezas) | ||||
| 288 | 949662 | 2.10 | 2.54 | |
| Guardia (antiguo 6698332) | ||||
| 289 | 6698809 | 18.56 | 22.46 | |
| Tornillo de Máquina M5X14 (10 Piezas) | ||||
| 290 | 949238 | 1.05 | 1.27 | |
| Arandela de bloqueo M5 (antiguo 949424z , 10 pieza | ||||
| 291 | 949424 | 1.05 | 1.27 | |
| Cuchillo | ||||
| 292 | 6698333 | 6.45 | 7.80 | |
| Arandela de resorte M5 (10 piezas) | ||||
| 293 | 949454 | 1.04 | 1.26 | |
| Tuerca M5 (10 piezas) (ANTIGUO 949555Z) | ||||
| 294 | 949555 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 311 | 6696597 | |||
| No hay información disponible, no se puede pedir | ||||
| 501 | 6684764 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 6696596 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944458 | |||
| Cubierta del cortador (antiguo 615-37224-20/790290 | ||||
| 504A | 6684768 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 507 | 6684767 | |||
