Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCG23EC'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

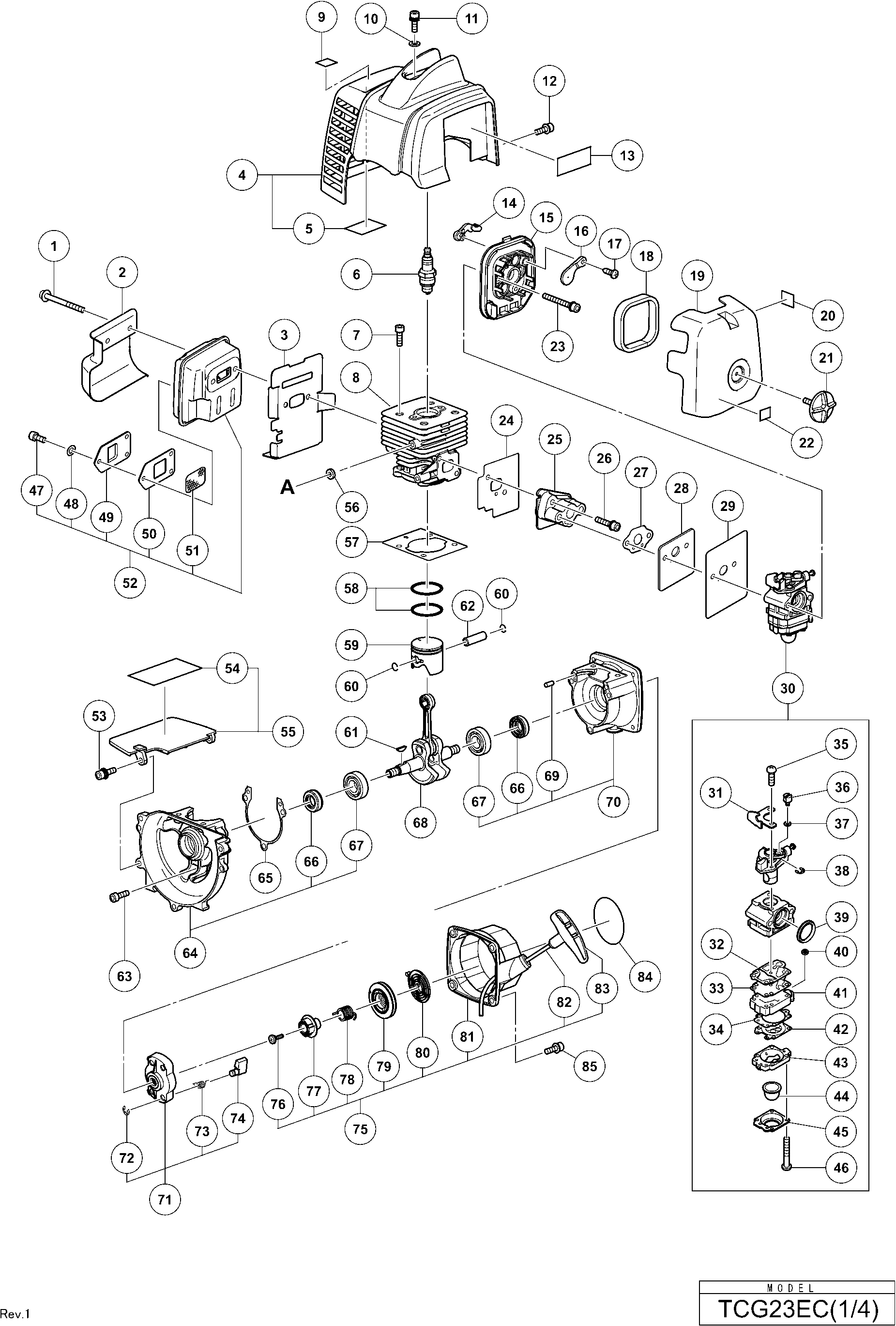

Dibujo técnico de los/las Hikoki TCG23EC
Lista de las piezas de repuesto de Hikoki TCG23EC
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de hexágono interior M5x55 | ||||
| 1 | 6600706 | 1.04 | 1.26 | |
| Escudo de calor | ||||
| 2 | 6600707 | 6.44 | 7.79 | |
| Empaquetadura de silenciador | ||||
| 3 | 6600710 | 5.28 | 6.38 | |
| TAPA SUPERIOR | ||||
| 4 | 6601290 | 9.74 | 11.78 | |
| Cinta de aluminio | ||||
| 5 | 6600714 | 1.04 | 1.26 | |
| Bujía de encendido (ac6ar) | ||||
| 6 | 6600713 | 8.25 | 9.98 | |
| Tornillo de cabeza de casquillo hexagonal M5x16 | ||||
| 7 | 6600712 | 1.04 | 1.26 | |
| CILINDRO | ||||
| 8 | 6600711 | 35.24 | 42.64 | |
| Etiqueta de precaución (caliente) | ||||
| 9 | 6698864 | 1.20 | 1.45 | |
| PORTADOR | ||||
| 10 | 6600715 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal con arandelas M5x18 | ||||
| 11 | 6600716 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal con arandelas M5x16 | ||||
| 12 | 6600720 | 1.04 | 1.26 | |
| Palanca de estrangulación | ||||
| 14 | 6600721 | 1.04 | 1.26 | |
| Base de limpiador | ||||
| 15 | 6600722 | 2.64 | 3.19 | |
| Placa de estrangulación | ||||
| 16 | 6600723 | 1.04 | 1.26 | |
| Tornillo de rosca St 4.2x9.5 | ||||
| 17 | 6600724 | 1.04 | 1.26 | |
| Elemento del filtro de aire | ||||
| 18 | 6600725 | 1.04 | 1.26 | |
| Cubierta del Limpiador | ||||
| 19 | 6600726 | 1.98 | 2.39 | |
| Etiqueta de imprimación desde 11.2013 para Europa | ||||
| 20 | 6699000 | 1.04 | 1.26 | |
| Botón del limpiador | ||||
| 21 | 6600727 | 1.04 | 1.26 | |
| Placa de marca (t) | ||||
| 22 | 6600327 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal hueca (con arandelas) | ||||
| 23 | 6600728 | 1.04 | 1.26 | |
| Empaquetadura de admisión | ||||
| 24 | 6600729 | 1.65 | 2.00 | |
| Aislante de carburador | ||||
| 25 | 6600730 | 5.94 | 7.18 | |
| Perno de cabeza hexagonal (con arandelas) M5x25 | ||||
| 26 | 6600731 | 1.04 | 1.26 | |
| Empaque del carburador (a) | ||||
| 27 | 6600732 | 1.04 | 1.26 | |
| Empaque de aislamiento térmico | ||||
| 28 | 6600733 | 2.48 | 2.99 | |
| Empaque del carburador (b) | ||||
| 29 | 6600734 | 1.81 | 2.19 | |
| Carburador ass'y (wyk-483) | ||||
| 30 | 6600735 | 90.90 | 109.99 | |
| Permanencia de Ajuste de Cable | ||||
| 31 | 6601292 | 12.05 | 14.58 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 32 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 33 | 6684693 | 8.58 | 10.38 | |
| Junta de diafragma (antiguo 475-25153-20) | ||||
| 34 | 6684691 | 8.58 | 10.38 | |
| Tornillo de Ajuste del Acelerador (antiguo 514-251 | ||||
| 35 | 6684870 | 2.15 | 2.60 | |
| Giro | ||||
| 36 | 6601293 | 10.23 | 12.37 | |
| Arandela (antiguo 549-25165-20) | ||||
| 37 | 6684874 | 2.15 | 2.60 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 38 | 6684696 | 2.15 | 2.60 | |
| Empaquetadura del Limpiador (antiguo 431-0634c-20) | ||||
| 39 | 6684875 | 4.29 | 5.19 | |
| Pantalla de entrada (antiguo 578-25007-20) | ||||
| 40 | 6684700 | 4.29 | 5.19 | |
| Cuerpo de la bomba | ||||
| 41 | 6601294 | 76.99 | 93.15 | |
| Diafragma de medición (antiguo 474-25601-20) | ||||
| 42 | 6684690 | 18.00 | 21.78 | |
| Bomba de cebado comp. (antiguo 442-25151-80) | ||||
| 43 | 6684687 | 16.34 | 19.77 | |
| Cuerpo de cebado (antiguo 447-25108-20) | ||||
| 44 | 6684689 | 6.44 | 7.79 | |
| Cubierta de diafragma (antiguo 476-25151-20) | ||||
| 45 | 6684688 | 8.58 | 10.38 | |
| Tornillo de ajuste (antiguo 548-25151-20 & 6696324 | ||||
| 46 | 6684699 | 2.15 | 2.60 | |
| Perno de cabeza hexagonal M4x10 | ||||
| 47 | 6600755 | 1.04 | 1.26 | |
| Arandela de perno D4 | ||||
| 48 | 6600756 | 1.04 | 1.26 | |
| Tubo de escape | ||||
| 49 | 6600757 | 4.95 | 5.99 | |
| Embalaje del escape | ||||
| 50 | 6600758 | 4.95 | 5.99 | |
| Arrestador de chispas | ||||
| 51 | 6600759 | 1.04 | 1.26 | |
| SILENCIADOR | ||||
| 52 | 6600709 | 45.38 | 54.90 | |
| Tornillo de cabeza de casquillo hexagonal (con ara | ||||
| 53 | 6600742 | 1.04 | 1.26 | |
| Cinta de aluminio | ||||
| 54 | 6600744 | 1.04 | 1.26 | |
| Placa de Aislamiento | ||||
| 55 | 6601291 | 3.63 | 4.39 | |
| Espaciador de Bobina de Encendido | ||||
| 56 | 6600660 | 1.04 | 1.26 | |
| Empacado del cilindro | ||||
| 57 | 6600738 | 10.73 | 12.98 | |
| ANILLO DE PISTÓN | ||||
| 58 | 6600739 | 3.96 | 4.79 | |
| PISTÓN | ||||
| 59 | 6600740 | 11.55 | 13.98 | |
| Arandela | ||||
| 60 | 6600736 | 1.04 | 1.26 | |
| Chaveta de ajuste | ||||
| 61 | 6600741 | 1.04 | 1.26 | |
| Pasador de pistón Dh 38ms | ||||
| 62 | 6600737 | 1.33 | 1.60 | |
| Tornillo de cabeza de casquillo hexagonal M5x16 | ||||
| 63 | 6600712 | 1.04 | 1.26 | |
| Caja de cigüeñal (a) | ||||
| 64 | 6600745 | 14.68 | 17.76 | |
| Embalaje de la caja del cigüeñal | ||||
| 65 | 6600746 | 1.15 | 1.39 | |
| Sello de Aceite | ||||
| 66 | 6600747 | 1.33 | 1.60 | |
| RODAMIENTO DE BOLAS | ||||
| 67 | 6600594 | 5.28 | 6.38 | |
| Cigüeñal | ||||
| 68 | 6600748 | 46.89 | 56.73 | |
| Pasador de golpe | ||||
| 69 | 6600749 | 1.04 | 1.26 | |
| Caja de cigüeñal (b) | ||||
| 70 | 6600750 | 12.54 | 15.17 | |
| POLEA (2 necesarios) | ||||
| 71 | 6600752 | 4.45 | 5.38 | |
| ANILLO DE RETENCIÓN | ||||
| 72 | 6601321 | 1.04 | 1.26 | |
| Resorte de Trinquete de Arranque | ||||
| 73 | 6601322 | 1.04 | 1.26 | |
| Trinquete de arranque | ||||
| 74 | 6601323 | 1.15 | 1.39 | |
| Arrancador de retroceso (s) | ||||
| 75 | 6600753 | 19.51 | 23.61 | |
| TORNILLO DE AJUSTE | ||||
| 76 | 6601307 | 1.04 | 1.26 | |
| Leva (s) | ||||
| 77 | 6601309 | 2.31 | 2.80 | |
| Muelle amortiguador (s) | ||||
| 78 | 6601311 | 3.46 | 4.19 | |
| Carrete (s) | ||||
| 79 | 6601313 | 3.30 | 3.99 | |
| Resorte espiral (s) | ||||
| 80 | 6601315 | 7.26 | 8.79 | |
| Caja del arrancador (s) | ||||
| 81 | 6601317 | 7.59 | 9.18 | |
| Cuerda de arranque (s) | ||||
| 82 | 6601319 | 1.81 | 2.19 | |
| Manija del arrancador | ||||
| 83 | 6601320 | 1.98 | 2.39 | |
| Tornillo de cabeza hexagonal con arandelas M5x16 | ||||
| 85 | 6600720 | 1.04 | 1.26 | |
| Perno de cabeza hexagonal (con arandelas) M5x12 | ||||
| 111 | 6600760 | 1.04 | 1.26 | |
| Perno de cabeza hexagonal (con arandelas) M5x25 | ||||
| 112 | 6600731 | 1.04 | 1.26 | |
| Soporte (a) | ||||
| 113 | 6600761 | 1.65 | 2.00 | |
| Soporte (b) | ||||
| 114 | 6600762 | 1.65 | 2.00 | |
| Caucho anti-vibración | ||||
| 115 | 6600763 | 2.31 | 2.80 | |
| Carcasa del ventilador | ||||
| 116 | 6600764 | 10.73 | 12.98 | |
| Tornillo de cabeza hexagonal con arandelas M5x18 | ||||
| 117 | 6600716 | 1.04 | 1.26 | |
| Bobina de encendido | ||||
| 118 | 6600765 | 21.18 | 25.62 | |
| Tubo de aislamiento de cordón desde 11.2013 | ||||
| 119 | 6600766 | 3.63 | 4.39 | |
| Tapa del enchufe | ||||
| 120 | 6600767 | 1.81 | 2.19 | |
| Clip de enchufe de metal | ||||
| 121 | 6600768 | 1.81 | 2.19 | |
| Cordón | ||||
| 122 | 6601296 | 2.15 | 2.60 | |
| Tornillo de cabeza hexagonal (c/arandelas) M4x20 | ||||
| 123 | 6600775 | 1.04 | 1.26 | |
| ANILLO DE RETENCIÓN | ||||
| 124 | 6600770 | 1.04 | 1.26 | |
| Eje de embrague (s) | ||||
| 125 | 6600771 | 11.55 | 13.98 | |
| Eje de embrague (f) | ||||
| 125 | 6600772 | 11.55 | 13.98 | |
| Perno Escalonado | ||||
| 126 | 6600661 | 1.15 | 1.39 | |
| Arandela Doblada 8 | ||||
| 127 | 6600662 | 1.04 | 1.26 | |
| Embrague | ||||
| 128 | 6600773 | 7.26 | 8.79 | |
| Arandela de Embrague (b) | ||||
| 129 | 6600664 | 1.04 | 1.26 | |
| Tuerca de Volante | ||||
| 130 | 6600658 | 1.04 | 1.26 | |
| Rotor de magneto | ||||
| 131 | 6600774 | 21.18 | 25.62 | |
| Tubo de combustible L220 | ||||
| 132A | 6601401 | 1.04 | 1.26 | |
| Tubo de combustible L220 | ||||
| 133A | 6601400 | 1.04 | 1.26 | |
| Pasarrosca de Combustible | ||||
| 134A | 6600671 | 1.04 | 1.26 | |
| Retenedor de la Tapa del Tanque | ||||
| 135 | 6600782 | 1.04 | 1.26 | |
| Sostenedor Retenedor de la Tapa del Tanque | ||||
| 136 | 6600781 | 1.04 | 1.26 | |
| Empaquetadura de la Tapa del Tanque | ||||
| 137 | 6600780 | 1.04 | 1.26 | |
| Portaválvulas | ||||
| 138 | 6600779 | 1.04 | 1.26 | |
| VÁLVULA | ||||
| 139 | 6600778 | 1.33 | 1.60 | |
| Tapa del tanque | ||||
| 140 | 6600777 | 1.33 | 1.60 | |
| Conjunto de tapa del tanque | ||||
| 141A | 6600776 | 2.31 | 2.80 | |
| TANQUE | ||||
| 142 | 6600788 | 12.05 | 14.58 | |
| Cuerpo del filtro de la bomba (antiguo 675-11600-9 | ||||
| 143A | 6685199 | 4.45 | 5.38 | |
| Clip BHC 18 | ||||
| 144 | 6601295 | 1.04 | 1.26 | |
| Soporte 81 T2-3 | ||||
| 145 | 6600791 | 2.80 | 3.39 | |
| Tornillo de cabeza hexagonal con arandelas M5x18 | ||||
| 146 | 6600716 | 1.04 | 1.26 | |
| Etiqueta de marca de tanque | ||||
| 147 | 6698921 | 1.20 | 1.45 | |
| Etiqueta de marca de tanque (25:1) | ||||
| 147 | 6698922 | 1.20 | 1.45 | |
| Filtro de fieltro | ||||
| 148 | 6601396 | 1.04 | 1.26 | |
| Juego de tubos de combustible | ||||
| 149 | 6601403 | 1.98 | 2.39 | |
| Tornillo de cabeza hexagonal hembra (con/arandela) | ||||
| 161 | 6600873 | 1.04 | 1.26 | |
| Mango de lazo | ||||
| 162 | 6600800 | 7.59 | 9.18 | |
| Barrera para Europa | ||||
| 163 | 6600802 | 3.30 | 3.99 | |
| Caja de engranajes (s) | ||||
| 164 | 6600803 | 56.56 | 68.44 | |
| Tornillo (con arandela) M6x8 | ||||
| 165 | 6600856 | 1.04 | 1.26 | |
| Hex. Enchufe Hd. Tornillo M5x12 | ||||
| 166 | 6600855 | 1.04 | 1.26 | |
| Soporte (a) | ||||
| 167 | 6600857 | 4.13 | 4.99 | |
| Soporte (b) | ||||
| 168 | 6600858 | 1.98 | 2.39 | |
| Cubierta de tuerca | ||||
| 169 | 6600859 | 4.79 | 5.79 | |
| U-tuerca (mano izquierda) M10 | ||||
| 170 | 6600860 | 1.65 | 2.00 | |
| Hex. Cabeza de Zócalo Tornillo M5x30 | ||||
| 171 | 6600854 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 172 | 6600570 | |||
| Ya no disponible, sin reemplazo | ||||
| 173 | 6600806 | |||
| Muelle de retorno | ||||
| 174 | 6600809 | 1.15 | 1.39 | |
| POLEA (2 necesarios) | ||||
| 175 | 6600808 | 19.51 | 23.61 | |
| No hay información disponible, no se puede pedir | ||||
| 176 | 6600807 | |||
| Guía de cordón | ||||
| 177 | 6600810 | 3.14 | 3.80 | |
| Ya no disponible, sin reemplazo | ||||
| 178 | 6600811 | |||
| Palanca de aceleración | ||||
| 179 | 6600822 | 23.45 | 28.37 | |
| Empuñadura | ||||
| 180 | 6600852 | 1.98 | 2.39 | |
| Collar de estrangulamiento | ||||
| 181 | 6601306 | 2.31 | 2.80 | |
| TUERCA M5 | ||||
| 182 | 6600825 | 1.04 | 1.26 | |
| Agarre de Mano | ||||
| 183 | 6600853 | 1.15 | 1.39 | |
| Tornillo (con arandelas) M5x25 | ||||
| 184 | 6600839 | 1.04 | 1.26 | |
| Manija (b) | ||||
| 185 | 6600850 | 2.31 | 2.80 | |
| Componente de interruptor de parada | ||||
| 186 | 6600851 | 4.95 | 5.99 | |
| Abrazadera de Manija | ||||
| 187 | 6600843 | 1.04 | 1.26 | |
| Palanca de aceleración | ||||
| 188 | 6600841 | 1.04 | 1.26 | |
| Resorte (C) | ||||
| 189 | 6600842 | 1.04 | 1.26 | |
| Palanca de conexión | ||||
| 190 | 6600849 | 1.04 | 1.26 | |
| Resorte (d) | ||||
| 191 | 6600847 | 1.04 | 1.26 | |
| Bloqueo del gatillo | ||||
| 192 | 6600846 | 1.04 | 1.26 | |
| Resorte (e) | ||||
| 193 | 6600848 | 1.04 | 1.26 | |
| Componente de cable de acelerador | ||||
| 194 | 6600840 | 2.80 | 3.39 | |
| Manija (a) | ||||
| 195 | 6600845 | 1.81 | 2.19 | |
| Tornillo (con arandelas) M5x30 | ||||
| 196 | 6600844 | 1.04 | 1.26 | |
| Mango de lazo de goma | ||||
| 197 | 6600821 | 1.81 | 2.19 | |
| Percha | ||||
| 198 | 6600818 | 4.79 | 5.79 | |
| Abrazadera de suspensión | ||||
| 199 | 6600838 | 1.04 | 1.26 | |
| Percha | ||||
| 200 | 6600837 | 1.98 | 2.39 | |
| Tornillo de botón de orificio hexagonal M6x25 | ||||
| 201 | 6600813 | 1.04 | 1.26 | |
| Soporte de cubierta | ||||
| 202 | 6600812 | 5.11 | 6.19 | |
| No hay información disponible, no se puede pedir | ||||
| 203 | 6600449 | |||
| Marca de nivel (a) | ||||
| 204 | 6601305 | 2.48 | 2.99 | |
| Tubo principal | ||||
| 205 | 6600816 | 40.84 | 49.41 | |
| EJE DE TRANSMISIÓN | ||||
| 206 | 6600817 | 9.90 | 11.98 | |
| GUARDIA | ||||
| 207 | 6601299 | 8.91 | 10.78 | |
| Guarda de la Cubierta (eu) | ||||
| 208 | 6601333 | 11.88 | 14.37 | |
| Ya no disponible, sin reemplazo | ||||
| 209 | 6601301 | |||
| CUCHILLO | ||||
| 210 | 6601302 | 1.15 | 1.39 | |
| Eje flexible para (lb) | ||||
| 251 | 6698325 | 13.80 | 16.70 | |
| Ass'y de tubo principal | ||||
| 252 | 6601405 | 187.25 | 226.57 | |
| Caja del cortador (antiguo 6698810) | ||||
| 253 | 6600494 | 25.44 | 30.78 | |
| Arandela | ||||
| 254 | 6698331 | 3.15 | 3.81 | |
| Tornillo M5x10 (antiguo 956634, 10 piezas) | ||||
| 255 | 949819 | 2.55 | 3.09 | |
| Perno M6 | ||||
| 256 | 6698334 | 3.15 | 3.81 | |
| Soporte de cubierta de seguridad | ||||
| 257 | 6698335 | 3.15 | 3.81 | |
| Tornillo M5x25 (antiguo 949662z, 10 Piezas) | ||||
| 258 | 949662 | 2.10 | 2.54 | |
| Guardia (antiguo 6698332) | ||||
| 259 | 6698809 | 18.56 | 22.46 | |
| Tornillo de Máquina M5X14 (10 Piezas) | ||||
| 260 | 949238 | 1.05 | 1.27 | |
| Arandela de bloqueo M5 (antiguo 949424z , 10 pieza | ||||
| 261 | 949424 | 1.05 | 1.27 | |
| Cuchillo | ||||
| 262 | 6698333 | 6.45 | 7.80 | |
| Arandela de resorte M5 (10 piezas) | ||||
| 263 | 949454 | 1.04 | 1.26 | |
| Tuerca M5 (10 piezas) (ANTIGUO 949555Z) | ||||
| 264 | 949555 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 265 | 6601376 | |||
| Cubierta de cabeza de nylon (b) | ||||
| 266 | 6601375 | 2.98 | 3.60 | |
| Llave de tubo 16x17mm | ||||
| 501 | 6600574 | 10.06 | 12.18 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 944458 | |||
| Bolsa de herramientas | ||||
| 503 | 6600863 | 5.78 | 6.99 | |
| No hay información disponible, no se puede pedir | ||||
| 504 | 6600576 | |||
| Correa de suspensión (s) | ||||
| 505 | 6600579 | 8.75 | 10.59 | |
| No hay información disponible, no se puede pedir | ||||
| 506 | 6600577 | |||
