Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCG24EASP'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

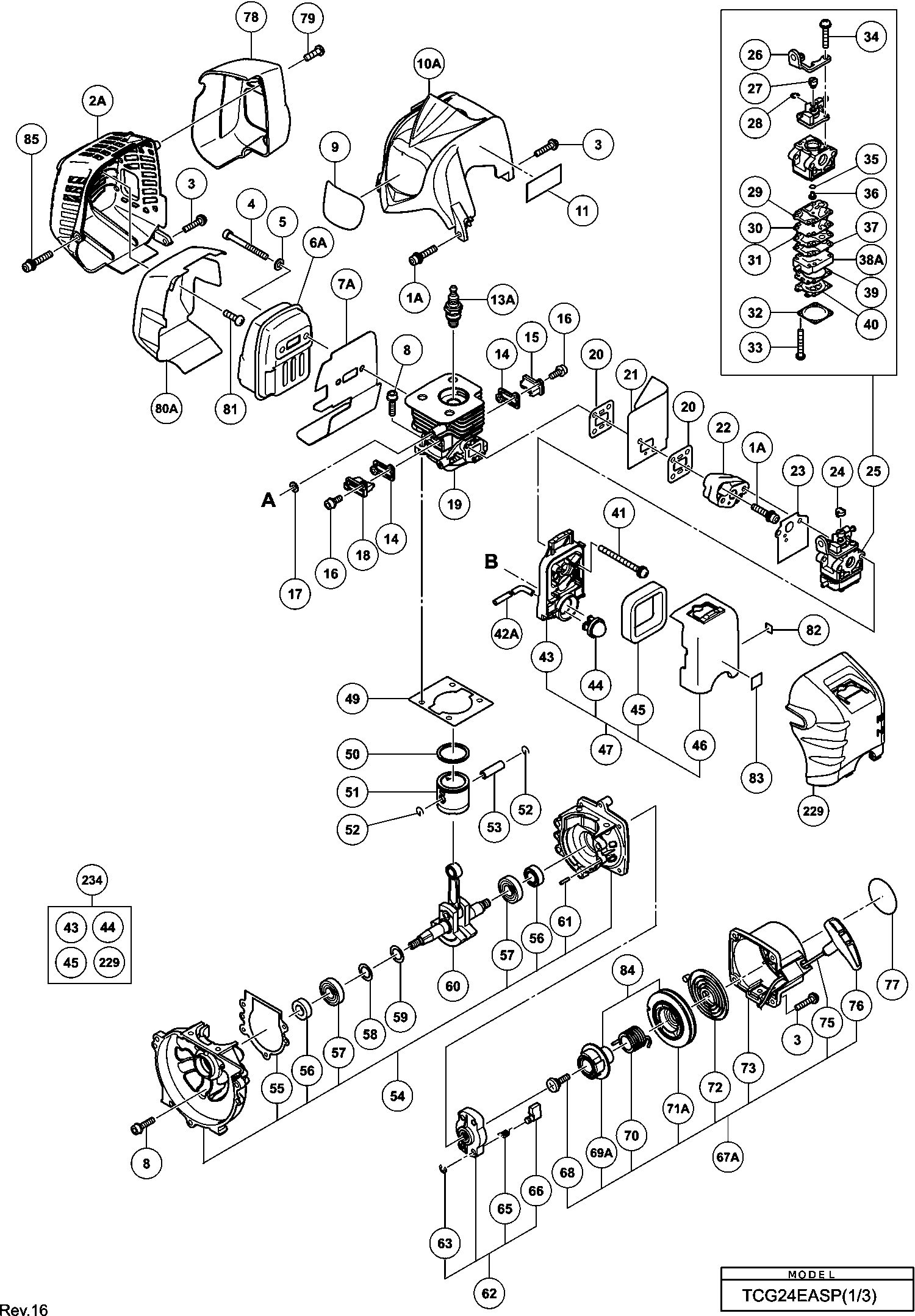

Dibujo técnico de los/las Hikoki TCG24EASP
Lista de las piezas de repuesto de Hikoki TCG24EASP
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 1A | 6698844 | 1.20 | 1.45 | |
| Cubierta del silenciador desde 11 2013 | ||||
| 2A | 6600334 | 5.85 | 7.08 | |
| Tornillo de Máquina (con arandelas) M4x20 (negro) | ||||
| 3 | 307606 | 1.05 | 1.27 | |
| Hex. Llave de vaso Hd. Tornillo M6x65 | ||||
| 4 | 6698384 | 1.05 | 1.27 | |
| Arandela M6 (10 Piezas) | ||||
| 5 | 949432 | 1.05 | 1.27 | |
| Silenciador (b) | ||||
| 6A | 6600004 | 25.85 | 31.28 | |
| ESCUDO DE CALOR | ||||
| 7A | 6600320 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 8 | 6698386 | |||
| Etiqueta Tanaka Nueva | ||||
| 9 | 6696339 | 1.20 | 1.45 | |
| Cubierta del cilindro | ||||
| 10A | 6699128 | 4.35 | 5.26 | |
| Bujía Bmr7a | ||||
| 13A | 6699316 | 8.91 | 10.78 | |
| Empaque de la cubierta | ||||
| 14 | 6698468 | 1.05 | 1.27 | |
| Cubierta de válvula de escape (a) | ||||
| 15 | 6698469 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal M4x12 | ||||
| 16 | 6698385 | 1.05 | 1.27 | |
| Arandela (antiguo 182-0186a-20) | ||||
| 17 | 6684600 | 2.15 | 2.60 | |
| Cubierta de válvula de escape (b) | ||||
| 18 | 6698470 | 1.05 | 1.27 | |
| CILINDRO | ||||
| 19 | 6698465 | 32.31 | 39.10 | |
| No hay información disponible, no se puede pedir | ||||
| 20 | 6684865 | |||
| Sartén Flash | ||||
| 21 | 6698516 | 1.05 | 1.27 | |
| Aislante de carburador | ||||
| 22 | 6698387 | 3.15 | 3.81 | |
| Empaque del carburador | ||||
| 23 | 6698405 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 24 | 6684628 | |||
| Ensamblaje de carburador Wyc-28 | ||||
| 25 | 6698474 | 55.14 | 66.72 | |
| Permanencia de Ajuste de Cable | ||||
| 26 | 6699287 | 4.13 | 4.99 | |
| Giro | ||||
| 27 | 6696830 | 4.45 | 5.38 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 28 | 6684696 | 2.15 | 2.60 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 29 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 30 | 6684693 | 8.58 | 10.38 | |
| Placa de bomba (antiguo 523-25100-20) | ||||
| 31 | 6691242 | 2.31 | 2.80 | |
| Cubierta del diafragma (antiguo 476-25004-20) | ||||
| 32 | 6685222 | 4.45 | 5.38 | |
| Tornillo de fijación (antiguo 548-25101-20) | ||||
| 33 | 6691312 | 1.15 | 1.39 | |
| Tornillo de ajuste M3x12 | ||||
| 34 | 6696829 | 1.04 | 1.26 | |
| O-RING (antiguo 550-25100-20) | ||||
| 35 | 6684695 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 36 | 6697842 | |||
| Placa de circuito (antiguo 522-25100-20) | ||||
| 37 | 6691234 | 3.30 | 3.99 | |
| Cuerpo de la bomba | ||||
| 38A | 6696828 | 13.36 | 16.17 | |
| Ya no disponible, sin reemplazo | ||||
| 39 | 6685220 | |||
| Diafragma de medición (antiguo 474-25601-20) | ||||
| 40 | 6684690 | 18.00 | 21.78 | |
| Tornillo de máquina con arandelas M5x60 (negro) | ||||
| 41 | 307224 | 1.05 | 1.27 | |
| Tubo de combustible | ||||
| 42A | 6698720 | 3.45 | 4.17 | |
| No hay información disponible, no se puede pedir | ||||
| 43 | 6696832 | |||
| Bomba de Cebado Comp. (antiguo 442-25143-80) | ||||
| 44 | 6685139 | 5.94 | 7.18 | |
| Elemento del filtro de aire | ||||
| 45 | 6690347 | 4.45 | 5.38 | |
| Junta de cilindro (antiguo 017-52200-20) | ||||
| 49 | 6684587 | 2.15 | 2.60 | |
| Anillo de pistón | ||||
| 50 | 6698404 | 4.20 | 5.08 | |
| PISTÓN | ||||
| 51 | 6698368 | 7.28 | 8.80 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 52 | 6684590 | 2.15 | 2.60 | |
| Pasador de pistón (antiguo 037-07045-20) | ||||
| 53 | 6684591 | 4.29 | 5.19 | |
| Ensamble del Cárter (antiguo 072-52200-90) | ||||
| 54 | 6684606 | 54.45 | 65.88 | |
| Junta de cárter (antiguo 090-52200-20) | ||||
| 55 | 6684609 | 2.15 | 2.60 | |
| Sello de aceite | ||||
| 56 | 6684607 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 57 | 6695535 | |||
| CASQUILLO | ||||
| 58 | 6696946 | 1.68 | 2.03 | |
| CASQUILLO | ||||
| 59 | 6696945 | 1.68 | 2.03 | |
| Cigüeñal | ||||
| 60 | 6696533 | 32.31 | 39.10 | |
| Pasador de golpeo 4x12 | ||||
| 61 | 6696947 | 1.05 | 1.27 | |
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 62 | 6684681 | 13.20 | 15.97 | |
| Anillo de retención D4e (antiguo 993-55040-001) | ||||
| 63 | 6685101 | 1.15 | 1.39 | |
| Muelle de trinquete de arranque (antiguo 790-06097 | ||||
| 65 | 6684684 | 4.29 | 5.19 | |
| Empuñadura de arranque (antiguo 788-0651h-20) | ||||
| 66 | 6684685 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 67A | 6699995 | |||
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 68 | 6684679 | 2.15 | 2.60 | |
| PLACA DE LEVA | ||||
| 69A | 6699996 | 2.55 | 3.09 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 70 | 6684677 | 8.58 | 10.38 | |
| Carrete de cuerda de arranque | ||||
| 71A | 6699997 | 8.41 | 10.18 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 72 | 6684675 | 11.55 | 13.98 | |
| Cuerpo de Arrancador de Retroceso Comp. (antiguo 7 | ||||
| 73 | 6684673 | 19.06 | 23.07 | |
| Cuerda de arranque 3.5x860 (antiguo 783-0720f-20/6 | ||||
| 75 | 6684674 | 4.29 | 5.19 | |
| Manija de inicio | ||||
| 76 | 6684680 | 2.15 | 2.60 | |
| Cubierta trasera del silenciador | ||||
| 78 | 6600335 | 8.55 | 10.35 | |
| Tornillo autorroscante D4 desde 11 2013 | ||||
| 79 | 6600332 | 1.04 | 1.26 | |
| Cubierta térmica del silenciador | ||||
| 80A | 6600422 | 5.70 | 6.90 | |
| Tornillo de chapa D4x10 | ||||
| 81 | 6600325 | 1.04 | 1.26 | |
| Placa de marca (t) | ||||
| 82 | 6600327 | 1.04 | 1.26 | |
| Etiqueta de imprimación desde 11.2013 para Europa | ||||
| 83 | 6699000 | 1.04 | 1.26 | |
| Ass'y de Placa de Leva | ||||
| 84 | 6699691 | 6.10 | 7.38 | |
| Tornillo hexagonal M5x30 con bloqueo de sello | ||||
| 85 | 6698950 | 1.20 | 1.45 | |
| Tornillo Autoperforante (con brida) D4x16 (negro) | ||||
| 91 | 305812 | 1.04 | 1.26 | |
| Manija (b) | ||||
| 92 | 6696487 | 3.45 | 4.17 | |
| PALANCA DE BLOQUEO | ||||
| 93 | 6696490 | 1.04 | 1.26 | |
| Cable de interruptor de parada | ||||
| 97 | 6696592 | 2.10 | 2.54 | |
| Tubo de protección | ||||
| 98 | 6696594 | 2.10 | 2.54 | |
| Cable del acelerador | ||||
| 99 | 6696593 | 5.10 | 6.17 | |
| Manija (a) | ||||
| 100 | 6696486 | 3.45 | 4.17 | |
| Tornillo de Cabeza Hexagonal M5x12 / s (antiguo 99 | ||||
| 101 | 6684667 | 2.15 | 2.60 | |
| Perno de orificio hexagonal 5x22/s (modelo anterio | ||||
| 102 | 6695492 | 1.15 | 1.39 | |
| Goma anti vibración (a) | ||||
| 103 | 6696963 | 3.33 | 4.02 | |
| Soporte de tubo (a) | ||||
| 104 | 6698643 | 2.10 | 2.54 | |
| Soporte de tubo (b) | ||||
| 106 | 6698644 | 2.10 | 2.54 | |
| Goma anti vibración (b) | ||||
| 107 | 6696964 | 3.33 | 4.02 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 108 | 939542 | 1.50 | 1.82 | |
| Carcasa del ventilador | ||||
| 109A | 6699129 | 8.25 | 9.98 | |
| EJE DE EMBRAGUE | ||||
| 110B | 6699400 | 8.85 | 10.71 | |
| Perno Escalonado | ||||
| 111 | 6696469 | 1.04 | 1.26 | |
| Arandela | ||||
| 112 | 6684648 | 2.15 | 2.60 | |
| Placa de embrague (a) | ||||
| 113 | 6696546 | 1.05 | 1.27 | |
| Embrague | ||||
| 114 | 6696948 | 11.64 | 14.08 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 115 | 6696547 | 1.05 | 1.27 | |
| Tuerca | ||||
| 116 | 6685337 | 1.05 | 1.27 | |
| Arandela de perno M8 (negro) | ||||
| 117 | 323212 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal (con arandelas) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.27 | |
| Bobina | ||||
| 119B | 6699464 | 17.60 | 21.30 | |
| No hay información disponible, no se puede pedir | ||||
| 120C | 6601421 | |||
| No hay información disponible, no se puede pedir | ||||
| 121A | 6699186 | |||
| Cordón | ||||
| 122 | 6696544 | 1.05 | 1.27 | |
| Cordón de Tierra | ||||
| 123 | 6696545 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 124 | 6696928 | |||
| Roto Magneto Comp. | ||||
| 124A | 6699289 | 25.71 | 31.11 | |
| PORTADOR | ||||
| 125 | 6698496 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 126B | 6601525 | |||
| Tubería de Combustible L70 | ||||
| 127A | 6699014 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 129 | 6698402 | |||
| No hay información disponible, no se puede pedir | ||||
| 130 | 6684625 | |||
| TANQUE | ||||
| 131A | 6600317 | 7.95 | 9.62 | |
| Depósito (c) | ||||
| 131B | 6600354 | 3.45 | 4.17 | |
| Filtro de bomba | ||||
| 132A | 6600351 | 2.70 | 3.27 | |
| Clip BHC 18 | ||||
| 133 | 6696949 | 1.68 | 2.03 | |
| Soporte (antiguo 940-07350-20) | ||||
| 134 | 6694787 | 3.30 | 3.99 | |
| Tornillo (con brida) L27.8 | ||||
| 135A | 6698991 | 1.20 | 1.45 | |
| Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20) | ||||
| 136 | 6684899 | 2.15 | 2.60 | |
| Volante (antiguo 6696928) | ||||
| 137 | 6699463 | 23.38 | 28.28 | |
| Tornillo de Roscar (c/brida) D4x30 para Europa (s) | ||||
| 151 | 323837 | 1.68 | 2.03 | |
| Tornillo de máquina M5x30 (negro) | ||||
| 152 | 323041 | 1.05 | 1.27 | |
| MANIJA DERECHA | ||||
| 153 | 6698637 | 19.11 | 23.13 | |
| Manija (b) | ||||
| 154 | 6696590 | 3.13 | 3.78 | |
| Manija (a) | ||||
| 155 | 6696588 | 2.10 | 2.54 | |
| Tuerca M5 (negro) | ||||
| 156 | 302012 | 1.05 | 1.27 | |
| Soporte de mango (b) (antiguo 6696577) | ||||
| 162A | 6600501 | 7.20 | 8.71 | |
| Sostenedor de la manija (c) | ||||
| 163 | 6696578 | 2.10 | 2.54 | |
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 164 | 6684714 | 2.15 | 2.60 | |
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 165 | 6684709 | 2.15 | 2.60 | |
| Soporte de mango (a) (antiguo 6696576) | ||||
| 166A | 6600500 | 4.20 | 5.08 | |
| MANGO IZQUIERDO | ||||
| 167 | 6698638 | 22.83 | 27.62 | |
| Caja de engranajes | ||||
| 168A | 6699402 | 50.33 | 60.89 | |
| Perno (negro) M6 | ||||
| 169 | 6696974 | 1.68 | 2.03 | |
| Portaherramientas (a) | ||||
| 176 | 6696977 | 13.33 | 16.12 | |
| Portaherramientas (b) | ||||
| 177 | 6698659 | 13.04 | 15.78 | |
| No hay información disponible, no se puede pedir | ||||
| 178A | 6699188 | |||
| Tuerca U (mano izquierda) M10 para Irl | ||||
| 179A | 335759 | 1.04 | 1.26 | |
| Tornillo 5x12/w.s (antiguo 994-16050-121) | ||||
| 180 | 6695414 | 1.15 | 1.39 | |
| Tornillo Hexagonal M5x30 (10 Pcs) | ||||
| 181 | 949664 | 3.75 | 4.54 | |
| Cubierta Blacket | ||||
| 186 | 6696494 | 1.80 | 2.18 | |
| No hay información disponible, no se puede pedir | ||||
| 187 | 6696454 | |||
| Comp. de cubierta c/ eje M10x.125 a la izquierda | ||||
| 188 | 6698794 | 9.30 | 11.25 | |
| TORNILLO DE AJUSTE | ||||
| 190 | 6698795 | 1.35 | 1.63 | |
| Bobina | ||||
| 191 | 6698796 | 2.40 | 2.90 | |
| Resorte de retorno | ||||
| 192 | 6698797 | 1.05 | 1.27 | |
| BOTÓN | ||||
| 193 | 6698798 | 1.20 | 1.45 | |
| Guía de cordón | ||||
| 194 | 6698799 | 1.20 | 1.45 | |
| Caja (b) | ||||
| 195 | 6698800 | 6.60 | 7.99 | |
| No hay información disponible, no se puede pedir | ||||
| 196 | 6696980 | |||
| Soporte de cubierta de seguridad | ||||
| 197 | 6696951 | 3.33 | 4.02 | |
| Guarda para cubierta | ||||
| 198 | 6696950 | 10.98 | 13.28 | |
| Tornillo autorroscante 4x14 (antiguo 993-48040-142 | ||||
| 199 | 6684751 | 2.15 | 2.60 | |
| Cuchilla (antiguo 797-37714-20) | ||||
| 200 | 6684750 | 4.29 | 5.19 | |
| Pegatina de precaución (antigua 919-38100-20) Nuev | ||||
| 205 | 6684959 | 2.10 | 2.54 | |
| Marca de nivel (antiguo 923-33700-20) | ||||
| 207 | 6684851 | 2.15 | 2.60 | |
| Tubería principal Comp. (antiguo 6696483) | ||||
| 208 | 6696558 | 17.69 | 21.40 | |
| Eje de transmisión (viejo 6696484) | ||||
| 209 | 6698514 | 15.60 | 18.88 | |
| Percha | ||||
| 210A | 6600504 | 1.20 | 1.45 | |
| Tapa (a) | ||||
| 211 | 6698515 | 2.10 | 2.54 | |
| Tornillo de máquina M5x10 (10 piezas) | ||||
| 225 | 949236 | 1.05 | 1.27 | |
| Etiqueta de precaución (seto) | ||||
| 237 | 6600328 | 1.04 | 1.26 | |
| Juego de soportes de mango (a+b) (antiguo 6696576+ | ||||
| 240 | 6600499 | 10.65 | 12.89 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 6684764 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 6696596 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944458 | |||
| Cubierta del cortador (antiguo 615-37224-20/790290 | ||||
| 504B | 6684768 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 6698711 | |||
| No hay información disponible, no se puede pedir | ||||
| 506 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 507 | 6696184 | |||
| No hay información disponible, no se puede pedir | ||||
| 507A | 6601420 | |||
| Kit de reparación | ||||
| 601 | 6600030 | 40.84 | 49.41 | |
| Kit de reparación | ||||
| 601 | 6600031 | 34.93 | 42.26 | |
