Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCG27EAS'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

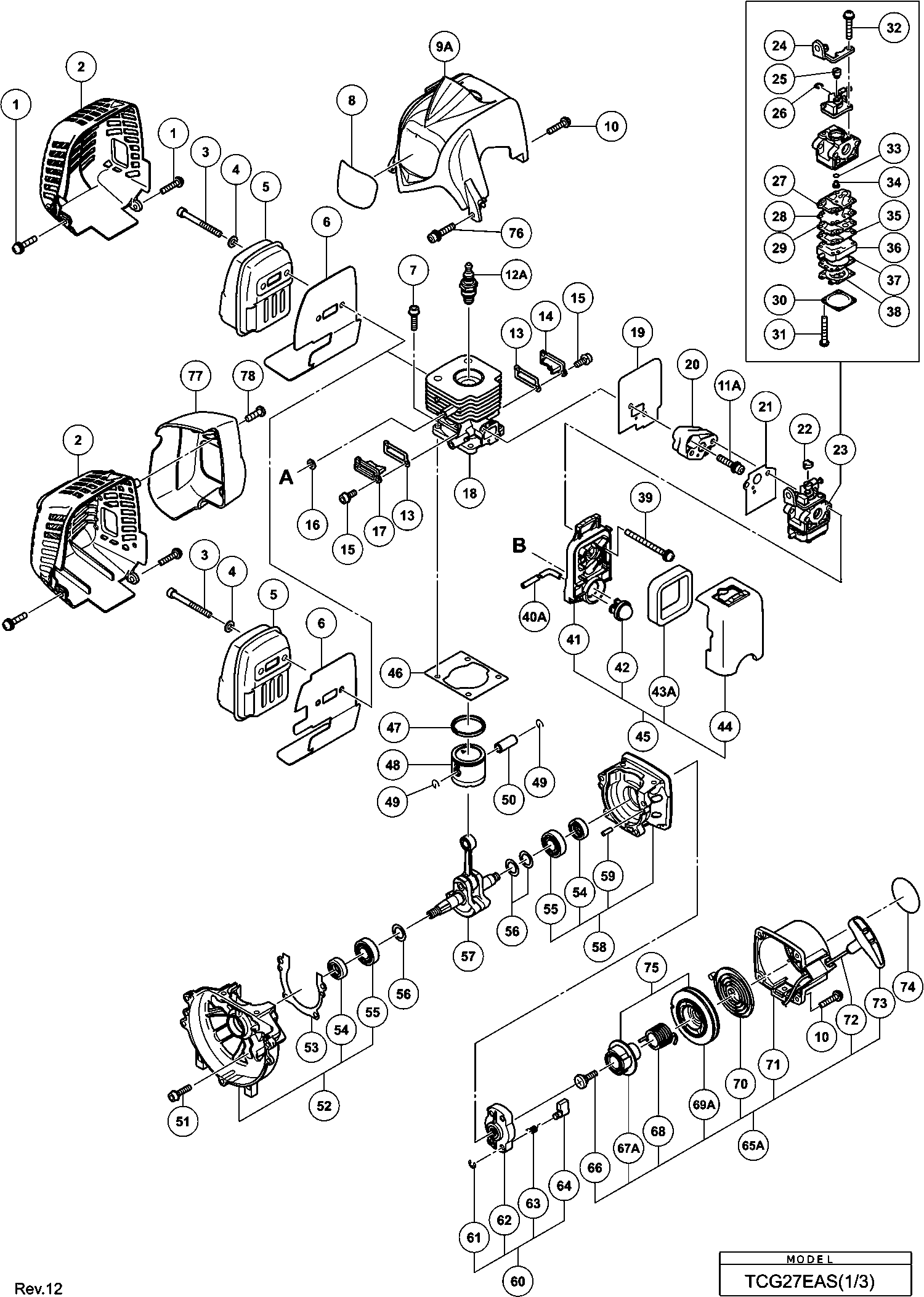

Dibujo técnico de los/las Hikoki TCG27EAS
Lista de las piezas de repuesto de Hikoki TCG27EAS
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| No hay información disponible, no se puede pedir | ||||
| 1 | 887021 | |||
| Cubierta del silenciador desde 11 2013 (antiguo 66 | ||||
| 2 | 6600336 | 6.45 | 7.80 | |
| Cubierta del silenciador | ||||
| 2 | 6698493 | 4.20 | 5.08 | |
| Hex. Llave de vaso Hd. Tornillo M6x65 | ||||
| 3 | 6698384 | 1.05 | 1.27 | |
| Arandela M6 (10 Piezas) | ||||
| 4 | 949432 | 1.05 | 1.27 | |
| Escape | ||||
| 5 | 6698477 | 11.85 | 14.34 | |
| Escape (b) | ||||
| 5 | 6600461 | 7.50 | 9.08 | |
| ESCUDO DE CALOR | ||||
| 6 | 6600324 | 1.35 | 1.63 | |
| Tornillo hexagonal M5 | ||||
| 7 | 6696958 | 2.10 | 2.54 | |
| Etiqueta Tanaka Nueva | ||||
| 8 | 6696339 | 1.20 | 1.45 | |
| Cubierta del cilindro | ||||
| 9A | 6697921 | 6.10 | 7.38 | |
| Tornillo de Máquina (con arandelas) M4x20 (negro) | ||||
| 10 | 307606 | 1.05 | 1.27 | |
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 11A | 6698844 | 1.20 | 1.45 | |
| Bujía Bmr7a | ||||
| 12A | 6699316 | 8.91 | 10.78 | |
| Bujía (antiguo 6685052) | ||||
| 12A | 6699322 | 2.48 | 2.99 | |
| Empaque de la cubierta | ||||
| 13 | 6698365 | 1.05 | 1.27 | |
| Cubierta de válvula de escape (a) | ||||
| 14 | 6698484 | 2.10 | 2.54 | |
| Tornillo de cabeza hexagonal M4x12 | ||||
| 15 | 6698385 | 1.05 | 1.27 | |
| Arandela (antiguo 182-0186a-20) | ||||
| 16 | 6684600 | 2.15 | 2.60 | |
| Cubierta de válvula de escape (b) | ||||
| 17 | 6698485 | 2.10 | 2.54 | |
| CILINDRO | ||||
| 18 | 6698480 | 45.65 | 55.24 | |
| Junta | ||||
| 19 | 6698473 | 1.05 | 1.27 | |
| Aislante de carburador | ||||
| 20 | 6698387 | 3.15 | 3.81 | |
| Empaque del carburador | ||||
| 21 | 6698405 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 22 | 6684628 | |||
| Carburador Ass'y Incl.21-36 | ||||
| 23 | 6698489 | 58.93 | 71.30 | |
| Permanencia de Ajuste de Cable | ||||
| 24 | 6699287 | 4.13 | 4.99 | |
| Giro | ||||
| 25 | 6696830 | 4.45 | 5.38 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 26 | 6684696 | 2.15 | 2.60 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 27 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 28 | 6684693 | 8.58 | 10.38 | |
| Placa de bomba (antiguo 523-25100-20) | ||||
| 29 | 6691242 | 2.31 | 2.80 | |
| Cubierta del diafragma (antiguo 476-25004-20) | ||||
| 30 | 6685222 | 4.45 | 5.38 | |
| Tornillo de fijación (antiguo 548-25101-20) | ||||
| 31 | 6691312 | 1.15 | 1.39 | |
| Tornillo de ajuste M3x12 | ||||
| 32 | 6696829 | 1.04 | 1.26 | |
| O-RING (antiguo 550-25100-20) | ||||
| 33 | 6684695 | 4.29 | 5.19 | |
| Placa de circuito (antiguo 522-25100-20) | ||||
| 35 | 6691234 | 3.30 | 3.99 | |
| Cuerpo de la bomba | ||||
| 36 | 6696828 | 13.36 | 16.17 | |
| Ya no disponible, sin reemplazo | ||||
| 37 | 6685220 | |||
| Diafragma de medición (antiguo 474-25601-20) | ||||
| 38 | 6684690 | 18.00 | 21.78 | |
| Tornillo de máquina con arandelas M5x60 (negro) | ||||
| 39 | 307224 | 1.05 | 1.27 | |
| Tubo de combustible | ||||
| 40A | 6698720 | 3.45 | 4.17 | |
| Bomba de Cebado Comp. (antiguo 442-25143-80) | ||||
| 42 | 6685139 | 5.94 | 7.18 | |
| Ya no disponible, sin reemplazo | ||||
| 43A | 6600704 | |||
| Ensamblaje de limpiador de aire | ||||
| 45 | 6696549 | 9.13 | 11.04 | |
| Empacado del cilindro | ||||
| 46 | 6698366 | 1.05 | 1.27 | |
| Anillo de pistón (antiguo 041-01700-20) | ||||
| 47 | 6686121 | 4.45 | 5.38 | |
| PISTÓN | ||||
| 48 | 6698483 | 8.70 | 10.53 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 49 | 6684590 | 2.15 | 2.60 | |
| Pasador de pistón (antiguo 037-07045-20) | ||||
| 50 | 6684591 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 51 | 6698386 | |||
| Caja del cigüeñal Ass'y (b) | ||||
| 52 | 6698370 | 15.68 | 18.97 | |
| Embalaje de la caja del cigüeñal | ||||
| 53 | 6698371 | 1.05 | 1.27 | |
| Sello de aceite | ||||
| 54 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 55 | 6684608 | 3.80 | 4.60 | |
| No hay información disponible, no se puede pedir | ||||
| 56 | 6698490 | |||
| Cigüeñal | ||||
| 57 | 6698488 | 55.14 | 66.72 | |
| Caja de cigüeñal Ass'y (a) | ||||
| 58 | 6698369 | 13.35 | 16.15 | |
| Pasador de golpeo 4x12 | ||||
| 59 | 6696947 | 1.05 | 1.27 | |
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 60 | 6684681 | 13.20 | 15.97 | |
| Anillo de retención D4e (antiguo 993-55040-001) | ||||
| 61 | 6685101 | 1.15 | 1.39 | |
| Muelle de trinquete de arranque (antiguo 790-06097 | ||||
| 63 | 6684684 | 4.29 | 5.19 | |
| Empuñadura de arranque (antiguo 788-0651h-20) | ||||
| 64 | 6684685 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 65A | 6699995 | |||
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.60 | |
| PLACA DE LEVA | ||||
| 67A | 6699996 | 2.55 | 3.09 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 68 | 6684677 | 8.58 | 10.38 | |
| Carrete de cuerda de arranque | ||||
| 69A | 6699997 | 8.41 | 10.18 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 70 | 6684675 | 11.55 | 13.98 | |
| Cuerpo de Arrancador de Retroceso Comp. (antiguo 7 | ||||
| 71 | 6684673 | 19.06 | 23.07 | |
| Cuerda de arranque 3.5x860 (antiguo 783-0720f-20/6 | ||||
| 72 | 6684674 | 4.29 | 5.19 | |
| Manija de inicio | ||||
| 73 | 6684680 | 2.15 | 2.60 | |
| Ass'y de Placa de Leva | ||||
| 75 | 6699691 | 6.10 | 7.38 | |
| Tornillo hexagonal M5x30 con bloqueo de sello | ||||
| 76 | 6698950 | 1.20 | 1.45 | |
| Cubierta trasera del silenciador | ||||
| 77 | 6600335 | 8.55 | 10.35 | |
| Tornillo autorroscante D4 desde 11 2013 | ||||
| 78 | 6600332 | 1.04 | 1.26 | |
| Tornillo Autoperforante (con brida) D4x16 (negro) | ||||
| 91 | 305812 | 1.04 | 1.26 | |
| Manija (b) | ||||
| 92 | 6696942 | 5.01 | 6.07 | |
| Manija (b) | ||||
| 92 | 6696487 | 3.45 | 4.17 | |
| PALANCA DE BLOQUEO | ||||
| 93 | 6696490 | 1.04 | 1.26 | |
| PALANCA | ||||
| 94 | 6696488 | 1.04 | 1.26 | |
| Resorte (a) | ||||
| 95 | 6696489 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 96A | 6601275 | |||
| Cable de interruptor de parada | ||||
| 97 | 6696592 | 2.10 | 2.54 | |
| Cable de interruptor de parada | ||||
| 97 | 6696491 | 1.80 | 2.18 | |
| Tubo de protección | ||||
| 98 | 6696594 | 2.10 | 2.54 | |
| Tubo de protección | ||||
| 98 | 6696967 | 1.05 | 1.27 | |
| Cable del acelerador | ||||
| 99 | 6696593 | 5.10 | 6.17 | |
| Cable del acelerador | ||||
| 99 | 6696560 | 4.18 | 5.05 | |
| Manija (a) | ||||
| 100 | 6696941 | 5.01 | 6.07 | |
| Manija (a) | ||||
| 100 | 6696486 | 3.45 | 4.17 | |
| Tornillo de Cabeza Hexagonal M5x12 / s (antiguo 99 | ||||
| 101 | 6684667 | 2.15 | 2.60 | |
| Perno de orificio hexagonal 5x22/s (modelo anterio | ||||
| 102 | 6695492 | 1.15 | 1.39 | |
| Goma anti vibración (a) | ||||
| 103 | 6696963 | 3.33 | 4.02 | |
| Soporte de tubo (a) | ||||
| 104 | 6698643 | 2.10 | 2.54 | |
| Soporte de tubo (b) | ||||
| 106 | 6698644 | 2.10 | 2.54 | |
| Goma anti vibración (b) | ||||
| 107 | 6696964 | 3.33 | 4.02 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 108 | 939542 | 1.50 | 1.82 | |
| Caja de ventilador (antiguo 6698486) | ||||
| 109A | 6697922 | 11.71 | 14.17 | |
| EJE DE EMBRAGUE | ||||
| 110B | 6699400 | 8.85 | 10.71 | |
| Perno Escalonado | ||||
| 111 | 6696469 | 1.04 | 1.26 | |
| Arandela | ||||
| 112 | 6684648 | 2.15 | 2.60 | |
| Placa de embrague (a) | ||||
| 113 | 6696546 | 1.05 | 1.27 | |
| Embrague | ||||
| 114 | 6696948 | 11.64 | 14.08 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 115 | 6696547 | 1.05 | 1.27 | |
| Tuerca | ||||
| 116 | 6685337 | 1.05 | 1.27 | |
| Arandela de perno M8 (negro) | ||||
| 117 | 323212 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal (con arandelas) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.27 | |
| Bobina | ||||
| 119 | 6698492 | 22.83 | 27.62 | |
| Cordón | ||||
| 120 | 6698495 | 2.10 | 2.54 | |
| Cordón de Tierra | ||||
| 123 | 6696545 | 1.05 | 1.27 | |
| Rotor de magneto | ||||
| 124 | 6698396 | 8.70 | 10.53 | |
| PORTADOR | ||||
| 125 | 6698496 | 1.05 | 1.27 | |
| Tubo de Combustible | ||||
| 126A | 6698716 | 3.45 | 4.17 | |
| Tubería de Combustible L70 | ||||
| 127A | 6699014 | 1.65 | 2.00 | |
| Goma de retorno hasta 7.2014 (antigua 6684627) | ||||
| 128A | 6697846 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 129 | 6698402 | |||
| TANQUE | ||||
| 131A | 6600317 | 7.95 | 9.62 | |
| Depósito (c) | ||||
| 131B | 6600354 | 3.45 | 4.17 | |
| Filtro de bomba | ||||
| 132A | 6600351 | 2.70 | 3.27 | |
| Clip BHC 18 | ||||
| 133 | 6696949 | 1.68 | 2.03 | |
| Soporte (antiguo 940-07350-20) | ||||
| 134 | 6694787 | 3.30 | 3.99 | |
| Tornillo de brida | ||||
| 135 | 6696557 | 1.05 | 1.27 | |
| Tornillo (con brida) L27.8 | ||||
| 136A | 6698991 | 1.20 | 1.45 | |
| Tornillo de Roscar (c/brida) D4x30 para Europa (s) | ||||
| 151 | 323837 | 1.68 | 2.03 | |
| Tornillo de máquina M5x30 (negro) | ||||
| 152 | 323041 | 1.05 | 1.27 | |
| MANIJA DERECHA | ||||
| 153 | 6696585 | 6.45 | 7.80 | |
| MANIJA DERECHA | ||||
| 153A | 6698637 | 19.11 | 23.13 | |
| Manija (b) | ||||
| 154 | 6696590 | 3.13 | 3.78 | |
| Manija (b) | ||||
| 154 | 6696591 | 3.13 | 3.78 | |
| Manija (a) | ||||
| 155 | 6696588 | 2.10 | 2.54 | |
| Manija (a) | ||||
| 155 | 6696589 | 2.10 | 2.54 | |
| Tuerca M5 (negro) | ||||
| 156 | 302012 | 1.05 | 1.27 | |
| Soporte de mango (a) | ||||
| 157 | 6696972 | 1.20 | 1.45 | |
| Perno (negro) M6 | ||||
| 158 | 6696974 | 1.68 | 2.03 | |
| Barrera para Europa | ||||
| 159 | 6696973 | 3.33 | 4.02 | |
| Mango de lazo | ||||
| 160 | 6696975 | 8.98 | 10.86 | |
| Tuerca M6 (10pcs) | ||||
| 161 | 949556 | 1.05 | 1.27 | |
| Soporte de mango (b) (antiguo 6696577) | ||||
| 162A | 6600501 | 7.20 | 8.71 | |
| Sostenedor de la manija (c) | ||||
| 163 | 6696578 | 2.10 | 2.54 | |
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 164 | 6684714 | 2.15 | 2.60 | |
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 165 | 6684709 | 2.15 | 2.60 | |
| Soporte de mango (a) (antiguo 6696576) | ||||
| 166A | 6600500 | 4.20 | 5.08 | |
| MANGO IZQUIERDO | ||||
| 167 | 6696595 | 13.26 | 16.05 | |
| MANGO IZQUIERDO | ||||
| 167A | 6698638 | 22.83 | 27.62 | |
| Caja de engranajes | ||||
| 168 | 6696976 | 88.39 | 106.95 | |
| Caja de engranajes | ||||
| 168A | 6699402 | 50.33 | 60.89 | |
| Perno (negro) M6 | ||||
| 169 | 6696974 | 1.68 | 2.03 | |
| Portaherramientas (a) | ||||
| 176 | 6696977 | 13.33 | 16.12 | |
| Portaherramientas (b) | ||||
| 177 | 6698659 | 13.04 | 15.78 | |
| No hay información disponible, no se puede pedir | ||||
| 178A | 6699188 | |||
| Tuerca U (mano izquierda) M10 para Irl | ||||
| 179A | 335759 | 1.04 | 1.26 | |
| Tornillo 5x12/w.s (antiguo 994-16050-121) | ||||
| 180 | 6695414 | 1.15 | 1.39 | |
| Tornillo Hexagonal M5x30 (10 Pcs) | ||||
| 181 | 949664 | 3.75 | 4.54 | |
| Cubierta Blacket | ||||
| 186 | 6696494 | 1.80 | 2.18 | |
| No hay información disponible, no se puede pedir | ||||
| 187 | 6696454 | |||
| Comp. de cubierta c/ eje M10x.125 a la izquierda | ||||
| 188 | 6698794 | 9.30 | 11.25 | |
| TORNILLO DE AJUSTE | ||||
| 190 | 6698795 | 1.35 | 1.63 | |
| Bobina | ||||
| 191 | 6698796 | 2.40 | 2.90 | |
| Resorte de retorno | ||||
| 192 | 6698797 | 1.05 | 1.27 | |
| BOTÓN | ||||
| 193 | 6698798 | 1.20 | 1.45 | |
| Guía de cordón | ||||
| 194 | 6698799 | 1.20 | 1.45 | |
| Caja (b) | ||||
| 195 | 6698800 | 6.60 | 7.99 | |
| No hay información disponible, no se puede pedir | ||||
| 196 | 6696980 | |||
| Soporte de cubierta de seguridad | ||||
| 197 | 6696951 | 3.33 | 4.02 | |
| Guarda para cubierta | ||||
| 198 | 6696950 | 10.98 | 13.28 | |
| Tornillo autorroscante 4x14 (antiguo 993-48040-142 | ||||
| 199 | 6684751 | 2.15 | 2.60 | |
| Cuchilla (antiguo 797-37714-20) | ||||
| 200 | 6684750 | 4.29 | 5.19 | |
| Tornillo de cabeza hexagonal M6x20 (antiguo 990-53 | ||||
| 201 | 6685064 | 1.15 | 1.39 | |
| Arandela de resorte M6 (antiguo 949455z, 10 piezas | ||||
| 202 | 949455 | 1.05 | 1.27 | |
| Soporte de cubierta no para Europa | ||||
| 203 | 6696978 | 2.10 | 2.54 | |
| Pegatina de precaución (antigua 919-38100-20) Nuev | ||||
| 205 | 6684959 | 2.10 | 2.54 | |
| Marca de nivel (antiguo 923-3738f-20) | ||||
| 206 | 6684852 | 2.15 | 2.60 | |
| Marca de nivel (antiguo 923-33700-20) | ||||
| 207 | 6684851 | 2.15 | 2.60 | |
| Tubería principal Comp. (antiguo 6696483) | ||||
| 208 | 6696558 | 17.69 | 21.40 | |
| Eje de transmisión (viejo 6696484) | ||||
| 209 | 6698514 | 15.60 | 18.88 | |
| Percha | ||||
| 210A | 6600504 | 1.20 | 1.45 | |
| Tapa (a) | ||||
| 211 | 6698515 | 2.10 | 2.54 | |
| GUARDIA | ||||
| 212 | 6696981 | 7.35 | 8.89 | |
| Arandela del perno M4 (negro) Para 220v-240v | ||||
| 213 | 323210 | 1.05 | 1.27 | |
| Arandela | ||||
| 214 | 6685068 | 1.15 | 1.39 | |
| Tuerca M4 (10 Piezas) | ||||
| 215 | 949554 | 1.05 | 1.27 | |
| Cuchillo | ||||
| 216 | 6696584 | 2.10 | 2.54 | |
| Ya no disponible, sin reemplazo | ||||
| 217A | 6698931 | |||
| Pasarrosca de Combustible | ||||
| 217B | 6600358 | 1.04 | 1.26 | |
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 218 | 6684714 | 2.15 | 2.60 | |
| Soporte de la tapa Nuevo OCT | ||||
| 219 | 6699011 | 1.65 | 2.00 | |
| TAPA ASS'Y | ||||
| 220 | 6697880 | 17.88 | 21.63 | |
| SOPORTE DE CUBIERTA | ||||
| 221 | 6698813 | 2.10 | 2.54 | |
| Cubierta de seguridad, 24 Dia. (old 441-38150-20) | ||||
| 222 | 6690272 | 13.20 | 15.97 | |
| Cuchilla (antigua 797-38150-20) | ||||
| 223 | 6693388 | 6.28 | 7.59 | |
| Tornillo autoperforante 5x20 (antiguo 993-17052-00 | ||||
| 224 | 6684753 | 2.15 | 2.60 | |
| Juego de soportes de mango (a+b) (antiguo 6696576+ | ||||
| 240 | 6600499 | 10.65 | 12.89 | |
| Tornillo de máquina M5x10 (10 piezas) | ||||
| 241 | 949236 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 6684764 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 6696596 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944458 | |||
| Cubierta del cortador (antiguo 615-37224-20/790290 | ||||
| 504B | 6684768 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 506A | 6601420 | |||
| No hay información disponible, no se puede pedir | ||||
| 507 | 6698711 | |||
