Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCG27EC'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

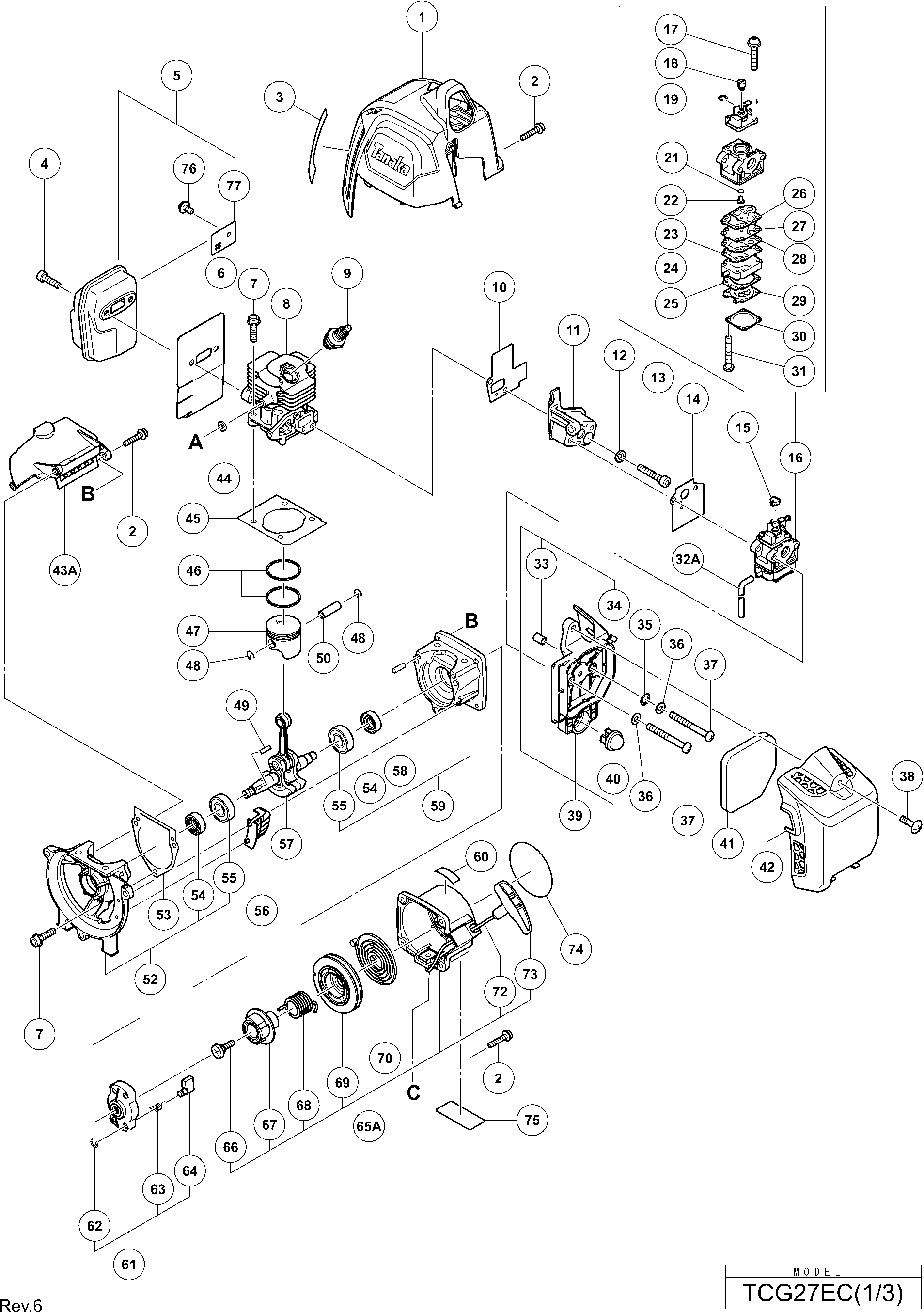

Dibujo técnico de los/las Hikoki TCG27EC
Lista de las piezas de repuesto de Hikoki TCG27EC
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TAPA DEL CILINDRO | ||||
| 1 | 6600544 | 8.85 | 10.71 | |
| Sello de bloqueo Hex. Enchufe Hd. Perno M4 | ||||
| 2 | 6600918 | 1.04 | 1.26 | |
| Bolt de cierre de sello Hex. Enchufe Hd. M6x16 | ||||
| 4 | 6600518 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 5 | 6600516 | |||
| Panel de protección térmica | ||||
| 6 | 6600517 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal M5x22 (con arandela e | ||||
| 7 | 6601339 | 1.05 | 1.27 | |
| Cilindro N27 | ||||
| 8 | 6600903 | 30.39 | 36.77 | |
| No hay información disponible, no se puede pedir | ||||
| 9 | 6600542 | |||
| Empaquetadura de admisión | ||||
| 10 | 6600524 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 11 | 6600525 | |||
| Arandela Resorte D6 | ||||
| 12 | 6600910 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal de bloqueo de sello M | ||||
| 13 | 6601358 | 1.04 | 1.26 | |
| Empaque del carburador | ||||
| 14 | 6698405 | 2.10 | 2.54 | |
| Tapa giratoria (antiguo 560-07120-21/6684628) | ||||
| 15 | 6691337 | 1.15 | 1.39 | |
| Carburador Ass'y Wyc-43 | ||||
| 16 | 6600526 | 29.01 | 35.11 | |
| Tornillo de ajuste del acelerador (antiguo 548-251 | ||||
| 17 | 6684698 | 4.29 | 5.19 | |
| Giro | ||||
| 18 | 6696830 | 4.45 | 5.38 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 19 | 6684696 | 2.15 | 2.60 | |
| O-RING (antiguo 550-25100-20) | ||||
| 21 | 6684695 | 4.29 | 5.19 | |
| Placa de circuito (antiguo 522-25100-20) | ||||
| 23 | 6691234 | 3.30 | 3.99 | |
| Cuerpo de la bomba | ||||
| 24 | 6696828 | 13.36 | 16.17 | |
| Ya no disponible, sin reemplazo | ||||
| 25 | 6685220 | |||
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 26 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 27 | 6684693 | 8.58 | 10.38 | |
| Placa de bomba (antiguo 523-25100-20) | ||||
| 28 | 6691242 | 2.31 | 2.80 | |
| Ya no disponible, sin reemplazo | ||||
| 29 | 6684690 | |||
| Cubierta del diafragma (antiguo 476-25004-20) | ||||
| 30 | 6685222 | 4.45 | 5.38 | |
| Tornillo de fijación (antiguo 548-25101-20) | ||||
| 31 | 6691312 | 1.15 | 1.39 | |
| No hay información disponible, no se puede pedir | ||||
| 32A | 6601444 | |||
| Collarin M5 | ||||
| 33 | 6601340 | 1.95 | 2.36 | |
| Valvula de estrangulación | ||||
| 34 | 6601341 | 2.85 | 3.45 | |
| Arandela ondulada 8 | ||||
| 35 | 334242 | 1.73 | 2.09 | |
| Arandela | ||||
| 36 | 6685407 | 1.05 | 1.27 | |
| Tornillo 5x55 (antiguo 990-11050-552) | ||||
| 37 | 6694914 | 1.15 | 1.39 | |
| Tornillo especial M5 | ||||
| 38 | 6600532 | 1.04 | 1.26 | |
| Conjunto de Base de Limpiador de Aire | ||||
| 39 | 6600911 | 12.30 | 14.88 | |
| Bomba de Cebado Comp. (antiguo 442-25143-80) | ||||
| 40 | 6685139 | 5.94 | 7.18 | |
| Elemento del Limpiador de Aire | ||||
| 41 | 6600529 | 1.04 | 1.26 | |
| Cubierta del Limpiador de Aire | ||||
| 42 | 6600530 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 43A | 6601430 | |||
| Ya no disponible, sin reemplazo | ||||
| 44 | 6698700 | |||
| Empacado del cilindro | ||||
| 45 | 6600510 | 1.04 | 1.26 | |
| ANILLO DE PISTÓN | ||||
| 46 | 6601353 | 4.20 | 5.08 | |
| Pistón (m) | ||||
| 47 | 6600905 | 15.81 | 19.13 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 48 | 6684590 | 2.15 | 2.60 | |
| Chaveta Woodruff 3x13x4.5 | ||||
| 49 | 6601343 | 1.95 | 2.36 | |
| Pasador de pistón Dh 38ms | ||||
| 50 | 6601344 | 2.85 | 3.45 | |
| No hay información disponible, no se puede pedir | ||||
| 52 | 6600907 | |||
| Embalaje de la caja del cigüeñal | ||||
| 53 | 6600514 | 1.04 | 1.26 | |
| Sello de aceite | ||||
| 54 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 55 | 6684608 | 3.80 | 4.60 | |
| No hay información disponible, no se puede pedir | ||||
| 56 | 6600924 | |||
| Cigüeñal | ||||
| 57 | 6600511 | 26.81 | 32.44 | |
| Pasador de golpeo 4x12 | ||||
| 58 | 6696947 | 1.05 | 1.27 | |
| Caso de cigüeñal (r) Ass'y | ||||
| 59 | 6600906 | 13.95 | 16.88 | |
| No hay información disponible, no se puede pedir | ||||
| 60 | 6698921 | |||
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 61 | 6684681 | 13.20 | 15.97 | |
| Anillo de retención D4e (antiguo 993-55040-001) | ||||
| 62 | 6685101 | 1.15 | 1.39 | |
| Muelle de trinquete de arranque (antiguo 790-06097 | ||||
| 63 | 6684684 | 4.29 | 5.19 | |
| Empuñadura de arranque (antiguo 788-0651h-20) | ||||
| 64 | 6684685 | 4.29 | 5.19 | |
| NUEVO CONJUNTO DE CUERPO DE ARRANCADOR DE RETROCES | ||||
| 65A | 6601570 | 15.81 | 19.13 | |
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.60 | |
| PLACA DE LEVA | ||||
| 67 | 6699996 | 2.55 | 3.09 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 68 | 6684677 | 8.58 | 10.38 | |
| Carrete de cuerda de arranque | ||||
| 69 | 6699997 | 8.41 | 10.18 | |
| No hay información disponible, no se puede pedir | ||||
| 70 | 6697591 | |||
| Cuerda de arranque 3.5x860 (antiguo 783-0720f-20/6 | ||||
| 72 | 6684674 | 4.29 | 5.19 | |
| Manija de inicio | ||||
| 73 | 6684680 | 2.15 | 2.60 | |
| Tornillo de máquina M4x8 (con arandelas) Negro | ||||
| 76 | 6601439 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 77 | 6601438 | |||
| Tornillo de máquina M5x20 (negro) | ||||
| 81 | 995096 | 1.05 | 1.27 | |
| Tornillo Autoperforante (con brida) D4x16 (negro) | ||||
| 82 | 305812 | 1.04 | 1.26 | |
| Manija (b) | ||||
| 83 | 6600566 | 1.80 | 2.18 | |
| Palanca de aceleración | ||||
| 84 | 6600568 | 1.35 | 1.63 | |
| Resorte (a) | ||||
| 85 | 6696489 | 1.04 | 1.26 | |
| Bloqueo del gatillo | ||||
| 86 | 6600567 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 87 | 6601275 | |||
| Cable de interruptor de parada | ||||
| 88 | 6696491 | 1.80 | 2.18 | |
| Tubo de protección | ||||
| 89 | 6696967 | 1.05 | 1.27 | |
| Comp de Cable de Aceleración | ||||
| 90 | 6600569 | 1.35 | 1.63 | |
| Manija (a) | ||||
| 91 | 6600565 | 2.10 | 2.54 | |
| Agarre (lazo) | ||||
| 92 | 6600538 | 4.65 | 5.63 | |
| Hex. Tornillo de cabeza de casquillo (c/arandela) | ||||
| 93 | 6600919 | 1.04 | 1.26 | |
| Tornillo hexagonal M5 (con arandelas) | ||||
| 94 | 6600372 | 1.80 | 2.18 | |
| Accesorio de metal (antiguo 361-00990-20) | ||||
| 95 | 6689664 | 3.30 | 3.99 | |
| Sostenedor de tubería | ||||
| 96 | 6600551 | 2.70 | 3.27 | |
| Amortiguador (soporte) | ||||
| 97 | 6600552 | 2.85 | 3.45 | |
| Tornillo de rosca D4.5x16 | ||||
| 98 | 6698878 | 1.20 | 1.45 | |
| Carcasa del ventilador | ||||
| 99 | 6600548 | 14.44 | 17.47 | |
| EJE DE EMBRAGUE | ||||
| 100 | 6600549 | 6.60 | 7.99 | |
| No hay información disponible, no se puede pedir | ||||
| 101 | 6696469 | |||
| Arandela | ||||
| 102 | 6684648 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 103 | 6696948 | |||
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 104 | 6696547 | 1.05 | 1.27 | |
| Tuerca | ||||
| 105 | 6685337 | 1.05 | 1.27 | |
| Arandela de perno M8 (negro) | ||||
| 106 | 323212 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal (con arandelas) M4x18 | ||||
| 107 | 6698388 | 1.05 | 1.27 | |
| Bobina de encendido | ||||
| 108 | 6600515 | 23.10 | 27.95 | |
| Tubo de aislamiento de cable L100 | ||||
| 109 | 6600051 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 110 | 6699186 | |||
| No hay información disponible, no se puede pedir | ||||
| 111A | 6601421 | |||
| Banda | ||||
| 112 | 6698943 | 1.20 | 1.45 | |
| Tubo de protección L50 | ||||
| 113 | 6601345 | 1.05 | 1.27 | |
| Cordón | ||||
| 114 | 6698495 | 2.10 | 2.54 | |
| Cordón de Tierra | ||||
| 115 | 6696545 | 1.05 | 1.27 | |
| Roto Magneto Comp. | ||||
| 116 | 6699289 | 25.71 | 31.11 | |
| No hay información disponible, no se puede pedir | ||||
| 117 | 6600920 | |||
| TANQUE | ||||
| 118 | 6600519 | 4.95 | 5.99 | |
| Perno (con brida) | ||||
| 119 | 6696574 | 1.05 | 1.27 | |
| Filtro de bomba | ||||
| 120 | 6600351 | 2.70 | 3.27 | |
| Ya no disponible, sin reemplazo | ||||
| 121 | 6696949 | |||
| Perno L23.8 | ||||
| 122 | 6698512 | 1.05 | 1.27 | |
| PORTADOR | ||||
| 123 | 6699558 | 1.04 | 1.26 | |
| Tubería de Combustible L70 | ||||
| 124A | 6699014 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 125 | 6600358 | |||
| No hay información disponible, no se puede pedir | ||||
| 126 | 6600521 | |||
| Ya no disponible, sin reemplazo | ||||
| 127 | 6698402 | |||
| Cadena de tapa del tanque | ||||
| 128 | 6698732 | 1.20 | 1.45 | |
| Tornillo autoperforante (con brida) D4x20 (negro) | ||||
| 131 | 302086 | 1.05 | 1.27 | |
| Tornillo de Roscar (c/brida) D4x30 para Europa (s) | ||||
| 132 | 323837 | 1.68 | 2.03 | |
| Tornillo de máquina M5x30 (negro) | ||||
| 133 | 323041 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 134 | 6600503 | |||
| Manija (b) | ||||
| 135 | 6696590 | 3.13 | 3.78 | |
| PALANCA DE BLOQUEO | ||||
| 136 | 6696490 | 1.04 | 1.26 | |
| Componente de cable de acelerador | ||||
| 137 | 6600900 | 2.10 | 2.54 | |
| Tubo de protección L70 | ||||
| 138 | 6601347 | 2.85 | 3.45 | |
| Cable de interruptor de parada | ||||
| 139 | 6696592 | 2.10 | 2.54 | |
| Ya no disponible, sin reemplazo | ||||
| 140A | 6601275 | |||
| Banda | ||||
| 141 | 6698943 | 1.20 | 1.45 | |
| PALANCA | ||||
| 142 | 6696488 | 1.04 | 1.26 | |
| Resorte (a) | ||||
| 143 | 6696489 | 1.04 | 1.26 | |
| Manija (a) | ||||
| 144 | 6696588 | 2.10 | 2.54 | |
| Tuerca M5 (negro) | ||||
| 145 | 302012 | 1.05 | 1.27 | |
| Barrera para Europa | ||||
| 146 | 6696973 | 3.33 | 4.02 | |
| Perno (negro) M6 | ||||
| 147 | 6696974 | 1.68 | 2.03 | |
| Mango de lazo | ||||
| 148 | 6601348 | 11.40 | 13.79 | |
| Caucho amortiguador | ||||
| 149 | 6601349 | 1.95 | 2.36 | |
| Perno L23.8 | ||||
| 150 | 6698512 | 1.05 | 1.27 | |
| Asamblea de manija de bucle | ||||
| 151 | 6600922 | 11.10 | 13.43 | |
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 152 | 6684709 | 2.15 | 2.60 | |
| Soporte de mango (a) | ||||
| 153 | 6600561 | 1.80 | 2.18 | |
| Manija en U | ||||
| 154 | 6600899 | 17.74 | 21.46 | |
| Sostenedor de la manija (b) | ||||
| 155 | 6600562 | 3.00 | 3.63 | |
| Caja de engranajes Ass'y 3bb (d) | ||||
| 156 | 6600553 | 29.84 | 36.10 | |
| Tornillo M5x25 (antiguo 949662z, 10 Piezas) | ||||
| 157 | 949662 | 2.10 | 2.54 | |
| Tornillo 5x12/w.s (antiguo 994-16050-121) | ||||
| 158 | 6695414 | 1.15 | 1.39 | |
| Perno (con plus) M6x8 (antiguo 990-23060-080) | ||||
| 159 | 6684737 | 2.15 | 2.60 | |
| Portaherramientas (a) | ||||
| 160 | 6601354 | 4.80 | 5.81 | |
| Portaherramientas (b) | ||||
| 161 | 6601355 | 4.05 | 4.90 | |
| NUT COVER | ||||
| 162 | 6699188 | 6.60 | 7.99 | |
| Tuerca U (mano izquierda) M10 para Irl | ||||
| 163 | 335759 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 164A | 6601432 | |||
| TORNILLO DE AJUSTE | ||||
| 167 | 6698795 | 1.35 | 1.63 | |
| Bobina | ||||
| 168 | 6698796 | 2.40 | 2.90 | |
| Resorte de retorno | ||||
| 169 | 6698797 | 1.05 | 1.27 | |
| BOTÓN | ||||
| 170 | 6698798 | 1.20 | 1.45 | |
| Guía de cordón | ||||
| 171 | 6698799 | 1.20 | 1.45 | |
| Sostenedor de la manija (c) | ||||
| 173 | 6600563 | 1.35 | 1.63 | |
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 174 | 6684714 | 2.15 | 2.60 | |
| Soporte de cubierta | ||||
| 175 | 6699443 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 176 | 6600449 | |||
| No hay información disponible, no se puede pedir | ||||
| 177 | 6600446 | |||
| Marca de nivel (antiguo 923-33700-20) | ||||
| 178 | 6684851 | 2.15 | 2.60 | |
| MAIN PIPE (T1.1) | ||||
| 179 | 6600556 | 18.64 | 22.55 | |
| No hay información disponible, no se puede pedir | ||||
| 180 | 6600558 | |||
| Percha | ||||
| 181 | 6600504 | 1.20 | 1.45 | |
| Tornillo de máquina M5x10 (10 piezas) | ||||
| 182 | 949236 | 1.05 | 1.27 | |
| Guarda Ass'y (eu) | ||||
| 183 | 6600528 | 4.50 | 5.44 | |
| Protector de cubierta (eu) Ass'y | ||||
| 184 | 6601356 | 6.30 | 7.62 | |
| Tornillo autorroscante 4x14 (antiguo 993-48040-142 | ||||
| 185 | 6684751 | 2.15 | 2.60 | |
| Cuchilla (antiguo 797-37714-20) | ||||
| 186 | 6684750 | 4.29 | 5.19 | |
| Bobina de Encendido Ass'y | ||||
| 202 | 6601380 | 34.65 | 41.93 | |
| Montaje de caja de ventilador (a) | ||||
| 203 | 6601378 | 30.53 | 36.94 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 6684764 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 875769 | |||
| Cubierta del cortador (antiguo 615-37224-20/790290 | ||||
| 504 | 6684768 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 66A2943 | |||
| No hay información disponible, no se puede pedir | ||||
| 506A | 6601420 | |||
| No hay información disponible, no se puede pedir | ||||
| 507 | 6696184 | |||
| No hay información disponible, no se puede pedir | ||||
| 508 | 6698711 | |||
| Elemento del Limpiador de Aire | ||||
| 601 | 6601389 | 96.25 | 116.46 | |
