Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCH22EBP2'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

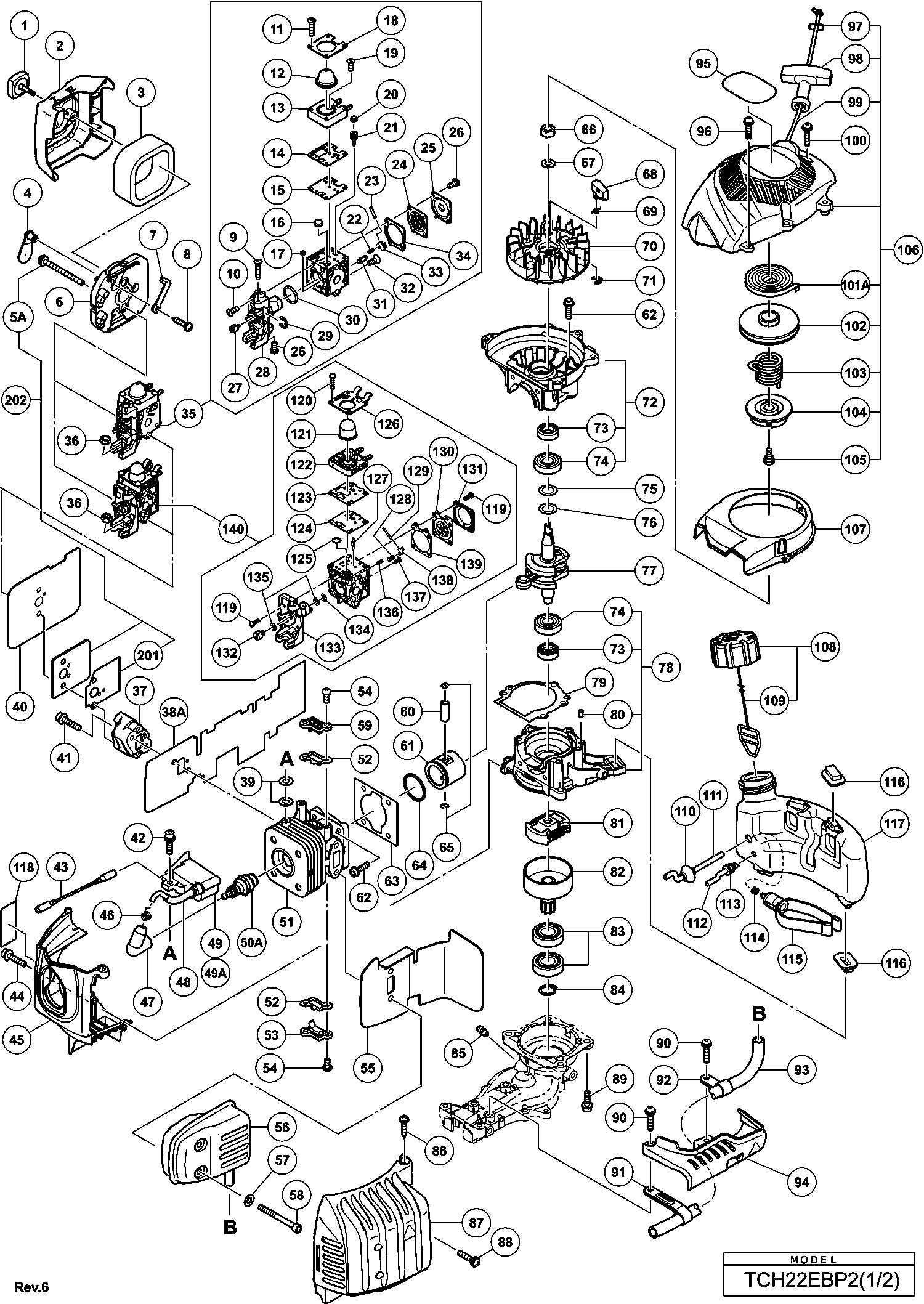

Dibujo técnico de los/las Hikoki TCH22EBP2
Lista de las piezas de repuesto de Hikoki TCH22EBP2
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Comp. de perno de fijación de la cubierta | ||||
| 1 | 6698730 | 3.15 | 3.81 | |
| Cubierta del filtro de aire | ||||
| 2 | 6698609 | 2.10 | 2.54 | |
| Esponja de limpieza | ||||
| 3 | 6690365 | 1.15 | 1.39 | |
| Valvula de estrangulación | ||||
| 4 | 6698608 | 1.20 | 1.45 | |
| Tornillo de máquina (con arandelas) M5x65 (negro) | ||||
| 5A | 312440 | 1.05 | 1.27 | |
| Cuerpo del limpiador | ||||
| 6 | 6698606 | 2.10 | 2.54 | |
| Manija del estrangulador | ||||
| 7 | 6698607 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 8 | 309470 | |||
| Tornillo de ajuste del acelerador | ||||
| 9 | 6699087 | 7.80 | 9.44 | |
| Tornillo de ajuste (b) | ||||
| 10 | 6699088 | 1.04 | 1.26 | |
| Tornillo de fijación (d) | ||||
| 11 | 6699100 | 1.05 | 1.27 | |
| Jeringa | ||||
| 12 | 6699098 | 4.20 | 5.08 | |
| Base de imprimación | ||||
| 13 | 6699097 | 28.19 | 34.11 | |
| Junta de la bomba | ||||
| 14 | 6699096 | 4.35 | 5.26 | |
| No hay información disponible, no se puede pedir | ||||
| 15 | 6699095 | |||
| FILTRO | ||||
| 16 | 6699080 | 1.50 | 1.82 | |
| Rodillo de pin guía | ||||
| 17 | 6699103 | 2.55 | 3.09 | |
| Retenedor de jeringa | ||||
| 18 | 6699099 | 2.55 | 3.09 | |
| Tornillo de fijación (e) | ||||
| 19 | 6699101 | 1.05 | 1.27 | |
| Retenedor del tapón de bola | ||||
| 20 | 6699104 | 2.55 | 3.09 | |
| Tornillo de ajuste (mezcla principal) | ||||
| 21 | 6699105 | 8.25 | 9.98 | |
| Resorte de palanca de medición | ||||
| 22 | 6699083 | 1.50 | 1.82 | |
| PASADOR | ||||
| 23 | 6699082 | 1.05 | 1.27 | |
| Diafragma de medición | ||||
| 24 | 6699091 | 8.70 | 10.53 | |
| Cubierta de medición | ||||
| 25 | 6699093 | 6.15 | 7.44 | |
| Tornillo de ajuste (c) | ||||
| 26 | 6699094 | 1.05 | 1.27 | |
| Poste | ||||
| 27 | 6699089 | 6.00 | 7.26 | |
| Cubierta del rotor | ||||
| 28 | 6699086 | 42.08 | 50.91 | |
| Anillo de retención (tipo E) para eje D2.5 | ||||
| 29 | 6699090 | 1.04 | 1.26 | |
| Anillo O | ||||
| 30 | 6699102 | 5.25 | 6.35 | |
| Válvula de aguja de entrada | ||||
| 31 | 6699081 | 7.05 | 8.53 | |
| Tornillo de ajuste (a) | ||||
| 32 | 6699085 | 1.04 | 1.26 | |
| Palanca de medición | ||||
| 33 | 6699084 | 1.65 | 2.00 | |
| Junta de medición | ||||
| 34 | 6699092 | 4.35 | 5.26 | |
| No hay información disponible, no se puede pedir | ||||
| 35 | 6699078 | |||
| Tuerca M6 (10 Piezas) | ||||
| 36 | 949567 | 1.05 | 1.27 | |
| Aislante de carburador | ||||
| 37 | 6698387 | 3.15 | 3.81 | |
| Empaquetadura de admisión (a) (old 6698605) | ||||
| 38A | 6600456 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 39 | 6698700 | |||
| Empaque del carburador | ||||
| 40 | 6698816 | 1.80 | 2.18 | |
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 41 | 6698844 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal (con arandelas) M4x18 | ||||
| 42 | 6698388 | 1.05 | 1.27 | |
| Cordón | ||||
| 43 | 6699060 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal de bloqueo de sello M | ||||
| 44 | 6698879 | 1.20 | 1.45 | |
| Cubierta del cilindro | ||||
| 45 | 6698871 | 4.20 | 5.08 | |
| No hay información disponible, no se puede pedir | ||||
| 46 | 6699180 | |||
| Tapa del enchufe | ||||
| 47 | 6698548 | 2.10 | 2.54 | |
| Tubo de aislamiento de cordón desde 11.2013 | ||||
| 48 | 6699175 | 1.20 | 1.45 | |
| Bobina | ||||
| 49 | 6698602 | 39.88 | 48.25 | |
| Bobina de Encendido Ass'y | ||||
| 49A | 6600890 | 30.80 | 37.27 | |
| Bujía Bmr7a | ||||
| 50A | 6699316 | 8.91 | 10.78 | |
| Bujía (antiguo 6685052) | ||||
| 50A | 6699322 | 2.48 | 2.99 | |
| CILINDRO | ||||
| 51 | 6698597 | 30.53 | 36.94 | |
| Empaque de la cubierta | ||||
| 52 | 6696534 | 1.05 | 1.27 | |
| Cubierta de admisión (a) | ||||
| 53 | 6696535 | 1.05 | 1.27 | |
| Tornillo de bloqueo de sellado M4x10 | ||||
| 54 | 6696835 | 1.20 | 1.45 | |
| ESCUDO DE CALOR | ||||
| 55 | 6698617 | 2.10 | 2.54 | |
| Escape | ||||
| 56 | 6698733 | 30.53 | 36.94 | |
| Arandela M6 (10 Piezas) | ||||
| 57 | 949432 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 58 | 6696819 | |||
| Cubierta de admisión (b) | ||||
| 59 | 6696536 | 1.05 | 1.27 | |
| Pasador del pistón | ||||
| 60 | 6696944 | 3.33 | 4.02 | |
| PISTÓN | ||||
| 61 | 6696531 | 6.88 | 8.32 | |
| No hay información disponible, no se puede pedir | ||||
| 62 | 6698386 | |||
| Empacado del cilindro | ||||
| 63 | 6696530 | 1.05 | 1.27 | |
| Anillo de pistón | ||||
| 64 | 6696532 | 2.10 | 2.54 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 65 | 6684590 | 2.15 | 2.60 | |
| Tuerca | ||||
| 66 | 6696879 | 1.05 | 1.27 | |
| Arandela de perno D7 | ||||
| 67 | 6696880 | 1.05 | 1.27 | |
| Trinquete de arranque | ||||
| 68 | 6698603 | 1.20 | 1.45 | |
| Muelle | ||||
| 69 | 6685335 | 1.05 | 1.27 | |
| Rotor de magneto | ||||
| 70 | 6698601 | 13.80 | 16.70 | |
| Anillo de retención D4 | ||||
| 71 | 6685336 | 1.05 | 1.27 | |
| Caja del cigüeñal Ass'y (b) | ||||
| 72 | 6698872 | 16.09 | 19.47 | |
| Sello de aceite | ||||
| 73 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 74 | 6684608 | 3.80 | 4.60 | |
| CASQUILLO | ||||
| 75 | 6696946 | 1.68 | 2.03 | |
| CASQUILLO | ||||
| 76 | 6696945 | 1.68 | 2.03 | |
| Cigüeñal | ||||
| 77 | 6699043 | 31.76 | 38.43 | |
| Caja de cigüeñal Ass'y (a) | ||||
| 78 | 6698729 | 18.84 | 22.79 | |
| Embalaje de la caja del cigüeñal | ||||
| 79 | 6696539 | 1.05 | 1.27 | |
| Pasador de golpeo 4x12 | ||||
| 80 | 6696947 | 1.05 | 1.27 | |
| Embrague (b) | ||||
| 81 | 6699173 | 7.50 | 9.08 | |
| Tambor de embrague | ||||
| 82 | 6699040 | 9.60 | 11.62 | |
| Rodamiento de bolas 6002zc3 | ||||
| 83 | 6698740 | 4.20 | 5.08 | |
| Anillo de retención D15 (10 piezas) | ||||
| 84 | 939544 | 2.13 | 2.57 | |
| TEATRO DE GRASA COMP. (VIEJO 300-32250-80) | ||||
| 85 | 6688643 | 1.15 | 1.39 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 86 | 302089 | 1.05 | 1.27 | |
| Protector de silenciador | ||||
| 87 | 6698876 | 16.78 | 20.30 | |
| No hay información disponible, no se puede pedir | ||||
| 88 | 887021 | |||
| Perno de orificio hexagonal 6x18/s (modelo anterio | ||||
| 89 | 6695495 | 1.15 | 1.39 | |
| Perno de Cabeza Hexagonal M5x20 (c/botón) | ||||
| 90 | 6698988 | 1.20 | 1.45 | |
| Placa de Fijación (a) | ||||
| 91 | 6699047 | 1.04 | 1.26 | |
| Placa de Fijación (b) | ||||
| 92 | 6699048 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 93 | 6699052 | |||
| Ya no disponible, sin reemplazo | ||||
| 94 | 6699037 | |||
| Tornillo de rosca D4.5x16 | ||||
| 96 | 6698878 | 1.20 | 1.45 | |
| Placa (antiguo 795-04063-20) | ||||
| 97 | 6685189 | 1.15 | 1.39 | |
| Manija de inicio | ||||
| 98 | 6693227 | 3.30 | 3.99 | |
| Cuerda de arranque (antiguo 783-06097-20/6693174) | ||||
| 99 | 6693168 | 2.31 | 2.80 | |
| Perno de Cabeza Hexagonal M5x20 (c/botón) | ||||
| 100 | 6698988 | 1.20 | 1.45 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 101A | 6684675 | 11.55 | 13.98 | |
| Carrete de cuerda de arranque (antiguo 774-0651h-2 | ||||
| 102 | 6693072 | 5.11 | 6.19 | |
| Muelle amortiguador (antiguo 758-01761-20) | ||||
| 103 | 6685183 | 4.45 | 5.38 | |
| Placa de leva (antigua 759-0174M-20) | ||||
| 104 | 6685182 | 3.30 | 3.99 | |
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 105 | 6684679 | 2.15 | 2.60 | |
| Ya no disponible, sin reemplazo | ||||
| 106 | 6698622 | |||
| Deflector de aire | ||||
| 107 | 6698624 | 1.20 | 1.45 | |
| Ya no disponible, sin reemplazo | ||||
| 108 | 6698402 | |||
| Cadena de tapa del tanque | ||||
| 109 | 6698732 | 1.20 | 1.45 | |
| Ya no disponible, sin reemplazo | ||||
| 110 | 6698931 | |||
| Tubo de Combustible | ||||
| 111 | 6698873 | 5.10 | 6.17 | |
| No hay información disponible, no se puede pedir | ||||
| 112 | 6698875 | |||
| Clip BHC 18 | ||||
| 114 | 6696949 | 1.68 | 2.03 | |
| Filtro de bomba | ||||
| 115 | 6698874 | 12.00 | 14.52 | |
| Caucho amortiguador | ||||
| 116 | 6698615 | 2.10 | 2.54 | |
| TANQUE | ||||
| 117 | 6698613 | 5.70 | 6.90 | |
| Tornillo (b) | ||||
| 119 | 6600883 | 1.95 | 2.36 | |
| Tornillo (c) | ||||
| 120 | 6600884 | 2.85 | 3.45 | |
| Bomba de Cebado | ||||
| 121 | 6600889 | 14.85 | 17.97 | |
| Cuerpo de bomba Ass'y | ||||
| 122 | 6600876 | 7.95 | 9.62 | |
| Empaquetadura de la bomba | ||||
| 123 | 6600879 | 5.40 | 6.53 | |
| Diafragma de la bomba | ||||
| 124 | 6600880 | 3.15 | 3.81 | |
| Pantalla de entrada (antiguo 578-25007-20) | ||||
| 125 | 6684700 | 4.29 | 5.19 | |
| Cubierta de la bomba | ||||
| 126 | 6600877 | 5.55 | 6.72 | |
| Conjunto de Aguja de Alta Velocidad | ||||
| 127 | 6600887 | 14.03 | 16.97 | |
| Resorte de la Palanca de Medición | ||||
| 128 | 6600885 | 2.85 | 3.45 | |
| Pasador de bisagra (antiguo 605-25001-20) | ||||
| 129 | 6685219 | 1.15 | 1.39 | |
| Ensamblaje de diafragma de anillo de medición | ||||
| 130 | 6600881 | 15.26 | 18.47 | |
| Cubierta del diafragma (antiguo 476-25004-20) | ||||
| 131 | 6685222 | 4.45 | 5.38 | |
| Giratorio (antiguo 539-25120-20) | ||||
| 132 | 6684697 | 6.44 | 7.79 | |
| Cuerpo de mariposa Ass'y | ||||
| 133 | 6600878 | 28.33 | 34.27 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 134 | 6684696 | 2.15 | 2.60 | |
| Arandela (1) | ||||
| 135 | 6600886 | 2.85 | 3.45 | |
| Válvula de aguja (antiguo 603-25012-20) | ||||
| 136 | 6685215 | 5.28 | 6.38 | |
| Tornillo (a) | ||||
| 137 | 6600882 | 1.95 | 2.36 | |
| Palanca de Medición | ||||
| 138 | 6600888 | 4.20 | 5.08 | |
| Ya no disponible, sin reemplazo | ||||
| 139 | 6685220 | |||
| Carburador Ass'y Wyga-1 | ||||
| 140 | 6600875 | 35.20 | 42.59 | |
| Manejar | ||||
| 142 | 6699079 | 5.25 | 6.35 | |
| Tornillo de cabeza hexagonal de bloqueo de sello M | ||||
| 143 | 6698885 | 1.80 | 2.18 | |
| Arandela de resorte M5 | ||||
| 144 | 6698884 | 1.80 | 2.18 | |
| Arandela del Eje del Freno | ||||
| 145 | 6698749 | 1.20 | 1.45 | |
| Manija (a) | ||||
| 146 | 6698880 | 8.10 | 9.80 | |
| Resorte (a) | ||||
| 148 | 6696348 | 1.05 | 1.27 | |
| PALANCA DE BLOQUEO | ||||
| 149 | 6699055 | 1.04 | 1.26 | |
| Regulador | ||||
| 150 | 6699053 | 1.04 | 1.26 | |
| Bloqueo del interruptor | ||||
| 151 | 6696344 | 1.05 | 1.27 | |
| Resorte de la palanca del acelerador | ||||
| 152 | 6696345 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 153 | 6696940 | |||
| Manija (b) | ||||
| 154 | 6699051 | 3.60 | 4.36 | |
| Tornillo Autoperforante (con brida) D4x16 (negro) | ||||
| 155 | 305812 | 1.04 | 1.26 | |
| Cable del acelerador | ||||
| 156 | 6698627 | 2.10 | 2.54 | |
| Tubo de protección | ||||
| 157 | 6698738 | 1.20 | 1.45 | |
| Cable de interruptor de parada | ||||
| 158 | 6699058 | 1.04 | 1.26 | |
| Cable de interruptor de parada | ||||
| 159 | 6699059 | 1.20 | 1.45 | |
| Placa de Fijación (b) | ||||
| 160 | 6699049 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 161 | 6698766 | |||
| Arandela | ||||
| 162 | 6684639 | 2.15 | 2.60 | |
| Tuerca en U M5 | ||||
| 163 | 6699108 | 1.65 | 2.00 | |
| Placa de soporte | ||||
| 167A | 6699064 | 1.04 | 1.26 | |
| Arandela M6 (10 Piezas) | ||||
| 168 | 949432 | 1.05 | 1.27 | |
| Ensamblaje de hoja 620mm (antiguo 6699061) | ||||
| 169A | 6600398 | 65.86 | 79.69 | |
| Blade Ass'y 620mm | ||||
| 169B | 6600451 | 65.86 | 79.69 | |
| Tornillo Hex. de cabeza alveolar M5x8 (con brida) | ||||
| 170 | 6699065 | 1.04 | 1.26 | |
| Placa de guardia | ||||
| 171 | 6699062 | 1.04 | 1.26 | |
| Perno de cabeza hexagonal M6x25 (con botón) | ||||
| 172 | 6699113 | 1.65 | 2.00 | |
| Arandela (a) | ||||
| 173 | 6699114 | 1.04 | 1.26 | |
| Arandela M7 | ||||
| 174 | 6699111 | 1.04 | 1.26 | |
| Tornillo de botón de hombro M5x25 | ||||
| 175 | 6699109 | 1.65 | 2.00 | |
| Perno de botón de hombro M5x31 | ||||
| 176 | 6699179 | 2.10 | 2.54 | |
| Caja de la cuchilla (para 620mm) | ||||
| 177 | 6698948 | 4.20 | 5.08 | |
| Soporte del mango (a) Excepto para el Modelo (l) | ||||
| 178 | 6699041 | 1.50 | 1.82 | |
| Ya no disponible, sin reemplazo | ||||
| 179 | 6696359 | |||
| Arandela | ||||
| 180 | 6685407 | 1.05 | 1.27 | |
| Bomba de Cierre Hex. Tornillo de Socket M (con ara | ||||
| 181 | 6699044 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 182 | 6699070 | |||
| No hay información disponible, no se puede pedir | ||||
| 183 | 6698772 | |||
| Perno de cabeza hexagonal M6x25 (con botón) | ||||
| 184 | 6699113 | 1.65 | 2.00 | |
| Placa de guía (b) (viejo 6699063) | ||||
| 185A | 6600418 | 1.20 | 1.45 | |
| Varilla de leva (a) | ||||
| 186 | 6698987 | 2.10 | 2.54 | |
| ENGANCHE | ||||
| 187 | 6699066 | 17.05 | 20.63 | |
| EMPAQUE DE FIELTRO (B) | ||||
| 188 | 6699068 | 1.04 | 1.26 | |
| Empaquetadura de fieltro (c) | ||||
| 189 | 6699067 | 1.04 | 1.26 | |
| EMPACADURA DE LA CAJA DE ENGRANAJES | ||||
| 190 | 6699042 | 1.04 | 1.26 | |
| Caja de engranajes (b) | ||||
| 191 | 6699071 | 10.50 | 12.70 | |
| Tornillo Hex. de cabeza alveolar M5x14 (con arande | ||||
| 192 | 6699069 | 1.04 | 1.26 | |
| Placa inferior | ||||
| 194 | 6600013 | 10.05 | 12.16 | |
| Placa guía 620mm | ||||
| 195 | 6600012 | 9.45 | 11.43 | |
| Cuchilla de cortasetos (c) 620mm | ||||
| 196 | 6600014 | 22.83 | 27.62 | |
| Cuchilla de cortasetos (c) 620mm | ||||
| 196A | 6600452 | 22.83 | 27.62 | |
| Forro de hoja de 620 Mm | ||||
| 197 | 6600360 | 4.35 | 5.26 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 198 | 6699112 | 1.04 | 1.26 | |
| Placa de Guía | ||||
| 199 | 6600362 | 2.10 | 2.54 | |
| Empaque del carburador | ||||
| 201 | 6698405 | 2.10 | 2.54 | |
| Panel de Calor del Carburador Ass'y | ||||
| 202 | 6600891 | 3.15 | 3.81 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 6698756 | |||
