Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCH22EPAP'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

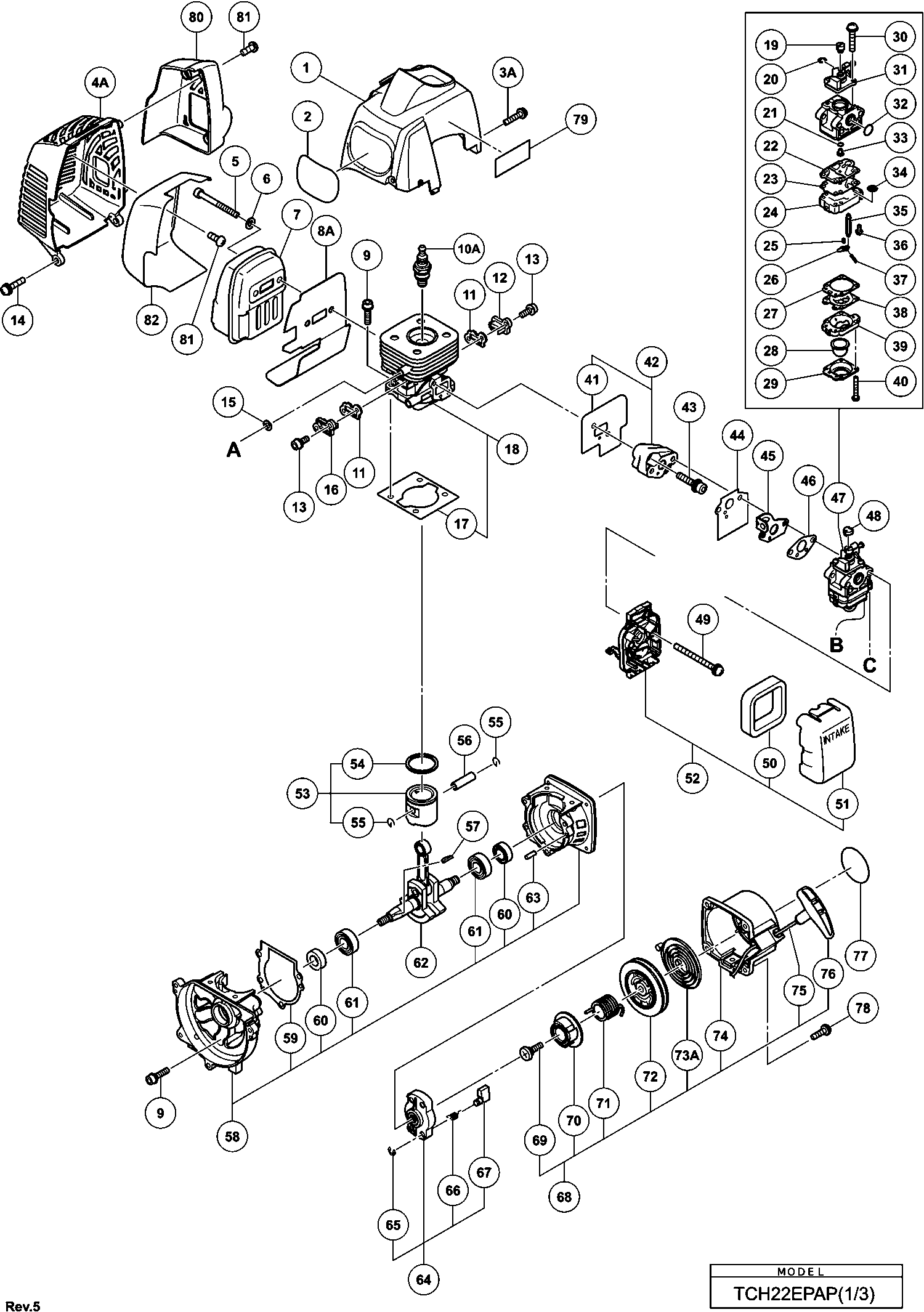

Dibujo técnico de los/las Hikoki TCH22EPAP
Lista de las piezas de repuesto de Hikoki TCH22EPAP
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| No hay información disponible, no se puede pedir | ||||
| 1 | 6697680 | |||
| No hay información disponible, no se puede pedir | ||||
| 2 | 6697961 | |||
| Tornillo M4 (negro) | ||||
| 3A | 6699780 | 1.04 | 1.26 | |
| Protector de silenciador | ||||
| 4A | 6600423 | 9.30 | 11.25 | |
| Tornillo de orificio hexagonal M6x55 (antiguo 990- | ||||
| 5 | 6684638 | 2.15 | 2.60 | |
| Arandela | ||||
| 6 | 6684639 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 7 | 6699935 | |||
| ESCUDO DE CALOR | ||||
| 8A | 6600320 | 1.35 | 1.63 | |
| Perno de agujero hexagonal M5x20/s (antiguo 994-61 | ||||
| 9 | 6695491 | 1.15 | 1.39 | |
| Bujía Bmr7a | ||||
| 10A | 6699316 | 8.91 | 10.78 | |
| No hay información disponible, no se puede pedir | ||||
| 11 | 6696922 | |||
| Cubierta de admisión (a) | ||||
| 12 | 6696535 | 1.05 | 1.27 | |
| Perno de agujero hexagonal 4x12ws (antiguo 994-640 | ||||
| 13 | 6695507 | 1.15 | 1.39 | |
| Tornillo 5x16/ps (antiguo 994-15050-162) | ||||
| 14 | 6695386 | 1.15 | 1.39 | |
| Arandela (antiguo 182-0186a-20) | ||||
| 15 | 6684600 | 2.15 | 2.60 | |
| Cubierta de admisión (b) | ||||
| 16 | 6696536 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 17 | 6696920 | |||
| No hay información disponible, no se puede pedir | ||||
| 18 | 6697962 | |||
| Giratorio (antiguo 539-25120-20) | ||||
| 19 | 6684697 | 6.44 | 7.79 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 20 | 6684696 | 2.15 | 2.60 | |
| O-RING (antiguo 550-25100-20) | ||||
| 21 | 6684695 | 4.29 | 5.19 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 22 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 23 | 6684693 | 8.58 | 10.38 | |
| No hay información disponible, no se puede pedir | ||||
| 24 | 6699942 | |||
| Resorte de palanca de medición | ||||
| 25 | 6696323 | 4.63 | 5.60 | |
| Palanca de control (antiguo 473-25001-20) | ||||
| 26 | 6685217 | 3.30 | 3.99 | |
| Junta de diafragma (antiguo 475-25153-20) | ||||
| 27 | 6684691 | 8.58 | 10.38 | |
| Cuerpo de cebado (antiguo 447-25108-20) | ||||
| 28 | 6684689 | 6.44 | 7.79 | |
| Cubierta de diafragma (antiguo 476-25151-20) | ||||
| 29 | 6684688 | 8.58 | 10.38 | |
| Tornillo de ajuste del acelerador (antiguo 548-251 | ||||
| 30 | 6684698 | 4.29 | 5.19 | |
| Valvula de aceleracion comp. (antigua 488-25145-80 | ||||
| 31 | 6684883 | 18.75 | 22.69 | |
| No hay información disponible, no se puede pedir | ||||
| 32 | 6695670 | |||
| No hay información disponible, no se puede pedir | ||||
| 33 | 6699943 | |||
| Pantalla de entrada (antiguo 578-25007-20) | ||||
| 34 | 6684700 | 4.29 | 5.19 | |
| Válvula de aguja (antiguo 603-25012-20) | ||||
| 35 | 6685215 | 5.28 | 6.38 | |
| Ya no disponible, sin reemplazo | ||||
| 36 | 6691305 | |||
| Pasador de bisagra (antiguo 605-25001-20) | ||||
| 37 | 6685219 | 1.15 | 1.39 | |
| Ya no disponible, sin reemplazo | ||||
| 38 | 6684690 | |||
| Bomba de cebado comp. (antiguo 442-25151-80) | ||||
| 39 | 6684687 | 16.34 | 19.77 | |
| Tornillo de ajuste (antiguo 548-25151-20 & 6696324 | ||||
| 40 | 6684699 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 41 | 6696933 | |||
| No hay información disponible, no se puede pedir | ||||
| 42 | 6699016 | |||
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 43 | 6698844 | 1.20 | 1.45 | |
| Junta del carburador (antiguo 402-0656a-20) | ||||
| 44 | 6684616 | 2.15 | 2.60 | |
| Placa de fijación del cable del acelerador (antigu | ||||
| 45 | 6684629 | 4.29 | 5.19 | |
| Junta del carburador (antiguo 402-0602K-21/6689836 | ||||
| 46 | 6684615 | 2.15 | 2.60 | |
| Carburador Ass'y | ||||
| 47 | 6698960 | 40.24 | 48.69 | |
| Tapa giratoria (antiguo 560-07120-21/6684628) | ||||
| 48 | 6691337 | 1.15 | 1.39 | |
| Tornillo plus 5x60ws (antiguo 994-16050-601) | ||||
| 49 | 6695431 | 1.15 | 1.39 | |
| Elemento del filtro de aire | ||||
| 50 | 6690347 | 4.45 | 5.38 | |
| Tapa del limpiador de aire (antigua 424-00025-20) | ||||
| 51 | 6690139 | 4.45 | 5.38 | |
| Filtro de aire | ||||
| 52 | 6698961 | 5.45 | 6.59 | |
| No hay información disponible, no se puede pedir | ||||
| 53 | 6697682 | |||
| Anillo de pistón (antiguo 041-00601-21/ 6686117) | ||||
| 54 | 6686118 | 4.45 | 5.38 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 55 | 6684590 | 2.15 | 2.60 | |
| Pasador del pistón | ||||
| 56 | 6696944 | 3.33 | 4.02 | |
| Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20) | ||||
| 57 | 6684899 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 58 | 6697686 | |||
| No hay información disponible, no se puede pedir | ||||
| 59 | 6696925 | |||
| Sello de aceite | ||||
| 60 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 61 | 6684608 | 3.80 | 4.60 | |
| No hay información disponible, no se puede pedir | ||||
| 62 | 6699017 | |||
| Pasador de golpe 4x12 (antiguo 999-05041-203) | ||||
| 63 | 6695521 | 1.15 | 1.39 | |
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 64 | 6684681 | 13.20 | 15.97 | |
| Anillo de retención D4e (antiguo 993-55040-001) | ||||
| 65 | 6685101 | 1.15 | 1.39 | |
| Muelle de trinquete de arranque (antiguo 790-06097 | ||||
| 66 | 6684684 | 4.29 | 5.19 | |
| Empuñadura de arranque (antiguo 788-0651h-20) | ||||
| 67 | 6684685 | 4.29 | 5.19 | |
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 69 | 6684679 | 2.15 | 2.60 | |
| Placa de leva (antigua 759-0651h-20) | ||||
| 70 | 6684678 | 6.44 | 7.79 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 71 | 6684677 | 8.58 | 10.38 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 73A | 6684675 | 11.55 | 13.98 | |
| No hay información disponible, no se puede pedir | ||||
| 74 | 6684673 | |||
| Manija de inicio | ||||
| 76 | 6684680 | 2.15 | 2.60 | |
| Tornillo 4x16/ps (antiguo 994-15040-162) | ||||
| 78 | 6695374 | 1.15 | 1.39 | |
| Cubierta trasera del silenciador | ||||
| 80 | 6600339 | 4.65 | 5.63 | |
| No hay información disponible, no se puede pedir | ||||
| 81 | 6695245 | |||
| Cubierta térmica para el silenciador desde 11 2013 | ||||
| 82 | 6600340 | 5.40 | 6.53 | |
| Tornillo roscador D4 | ||||
| 101 | 6697190 | 1.04 | 1.26 | |
| Manija (b) | ||||
| 102 | 6696487 | 3.45 | 4.17 | |
| PALANCA DE BLOQUEO | ||||
| 103 | 6696490 | 1.04 | 1.26 | |
| PALANCA | ||||
| 104 | 6696488 | 1.04 | 1.26 | |
| Resorte, acero inoxidable | ||||
| 105 | 6698819 | 1.04 | 1.26 | |
| INTERRUPTOR DE PARADA (ANTIGUO 170-04063-80) | ||||
| 106 | 6685239 | 3.30 | 3.99 | |
| Cable de interruptor de parada | ||||
| 107 | 6698820 | 2.80 | 3.39 | |
| Tubo de protección | ||||
| 108 | 6698822 | 1.04 | 1.26 | |
| CABLE DEL ACELERADOR | ||||
| 109 | 6698821 | 4.13 | 4.99 | |
| No hay información disponible, no se puede pedir | ||||
| 110 | 6696486 | |||
| Tornillo de Cabeza Hexagonal M5x12 / s (antiguo 99 | ||||
| 111 | 6684667 | 2.15 | 2.60 | |
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 112 | 6684709 | 2.15 | 2.60 | |
| Goma Antivibración | ||||
| 113 | 6684666 | 4.29 | 5.19 | |
| Soporte de tubo (a) | ||||
| 114 | 6698643 | 2.10 | 2.54 | |
| Soporte de tubo (b) | ||||
| 115 | 6698644 | 2.10 | 2.54 | |
| Goma Antivibración | ||||
| 116 | 6684665 | 4.29 | 5.19 | |
| Tambor de embrague Comp. (antiguo 289-52200-80) | ||||
| 118 | 6684663 | 19.06 | 23.07 | |
| Perno de paso (antiguo 357-00601-20) | ||||
| 119 | 6689627 | 1.15 | 1.39 | |
| Arandela | ||||
| 120 | 6684648 | 2.15 | 2.60 | |
| Placa de embrague A (antiguo 348-0602r-20) | ||||
| 121 | 6689528 | 1.15 | 1.39 | |
| Conjunto de embrague | ||||
| 122 | 6697655 | 6.76 | 8.18 | |
| No hay información disponible, no se puede pedir | ||||
| 123 | 6697619 | |||
| Tuerca M8 (antiguo 991-01080-011/327325/332299/726 | ||||
| 124 | 6684612 | 2.15 | 2.60 | |
| Arandela M8 (antiguo 992-01080-011) | ||||
| 125 | 6684611 | 2.15 | 2.60 | |
| Tornillo de agujero hexagonal 4x18ws (antiguo 994- | ||||
| 126 | 6695508 | 1.15 | 1.39 | |
| No hay información disponible, no se puede pedir | ||||
| 127 | 6699286 | |||
| No hay información disponible, no se puede pedir | ||||
| 128A | 6601421 | |||
| No hay información disponible, no se puede pedir | ||||
| 129 | 6699933 | |||
| No hay información disponible, no se puede pedir | ||||
| 130 | 6698992 | |||
| No hay información disponible, no se puede pedir | ||||
| 131 | 6697690 | |||
| Roto Magneto Comp. | ||||
| 132 | 6699289 | 25.71 | 31.11 | |
| Anillo de Parada C-12 Exterior | ||||
| 133 | 6684664 | 2.15 | 2.60 | |
| Tornillo autotaladrante D4.5x16 (antiguo 990-72045 | ||||
| 134 | 6684636 | 2.15 | 2.60 | |
| SHIELD TUBE SET | ||||
| 135 | 6698970 | 10.68 | 12.92 | |
| Tubo de combustible 3x5x90 (antiguo 700-03005-09) | ||||
| 136 | 6692358 | 1.15 | 1.39 | |
| Goma de retorno hasta 7.2014 (antigua 6684627) | ||||
| 137 | 6697846 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 138A | 6698402 | |||
| No hay información disponible, no se puede pedir | ||||
| 139 | 6684625 | |||
| Tanque Para Usa | ||||
| 140 | 6696552 | 22.83 | 27.62 | |
| No hay información disponible, no se puede pedir | ||||
| 141 | 6684620 | |||
| Clip.6.3 Dia. (antiguo 680-00731-20) | ||||
| 142 | 6684619 | 2.15 | 2.60 | |
| Soporte 81 T2-3 | ||||
| 143 | 6696556 | 2.10 | 2.54 | |
| Tornillo de brida | ||||
| 144 | 6696557 | 1.05 | 1.27 | |
| Tuerca 6 Ups-p (antigua 991-87060-001 & 6698766) | ||||
| 161 | 6695175 | 1.15 | 1.39 | |
| Arandela | ||||
| 162 | 6684639 | 2.15 | 2.60 | |
| Placa de Soporte (viejo 462-32286-20) | ||||
| 163 | 6690744 | 11.23 | 13.58 | |
| Perno con agujero hexagonal 6x12 (antiguo 990-5306 | ||||
| 164 | 6695078 | 1.15 | 1.39 | |
| Arandela | ||||
| 165 | 6684822 | 2.15 | 2.60 | |
| TEATRO DE GRASA COMP. (VIEJO 300-32250-80) | ||||
| 166 | 6688643 | 1.15 | 1.39 | |
| Junta de Goma | ||||
| 167 | 6686659 | 1.15 | 1.39 | |
| Tornillo Plus 6x14 (antiguo 990-23060-141) | ||||
| 168 | 6695016 | 1.15 | 1.39 | |
| Pegatina de advertencia (a) | ||||
| 170 | 6694538 | 2.10 | 2.54 | |
| Tornillo de hexágono hueco 4x8 (antiguo 990-51040- | ||||
| 171 | 6695035 | 1.15 | 1.39 | |
| Cubierta de la caja de engranajes A (antiguo 327-3 | ||||
| 172 | 6689167 | 1.15 | 1.39 | |
| Mango (antiguo 210-32286-20) | ||||
| 173 | 6688089 | 4.45 | 5.38 | |
| Tornillo de botón con agujero hexagonal 6x15 (anti | ||||
| 174 | 6695079 | 1.15 | 1.39 | |
| Rodamiento de bolas 608ddmc2eps2s | ||||
| 175 | 608DDM | 5.55 | 6.72 | |
| ANILLO DE PARADA C-22, INTERNO (ANTIGUO 993-51022- | ||||
| 176 | 6695293 | 1.15 | 1.39 | |
| No hay información disponible, no se puede pedir | ||||
| 177 | 6698957 | |||
| Rodamiento de bolas 608vv | ||||
| 178 | 333945 | 1.80 | 2.18 | |
| Mango frontal (antiguo 210-33160-22/6688095/668809 | ||||
| 184 | 6688096 | 7.75 | 9.38 | |
| Tornillo Hex. Agujero 5x55 (antiguo 990-51050-553) | ||||
| 186 | 6695056 | 1.15 | 1.39 | |
| Anillo 5 (antiguo 992-10050-062) | ||||
| 187 | 6684834 | 2.15 | 2.60 | |
| Arandela M5 (old 992-01050-061) | ||||
| 188 | 6684918 | 2.15 | 2.60 | |
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 189 | 6684714 | 2.15 | 2.60 | |
| Arandela | ||||
| 190 | 6695194 | 1.15 | 1.39 | |
| Soporte A (antiguo 215-32243-20) | ||||
| 191 | 6688103 | 2.31 | 2.80 | |
| Marca de nivel (antiguo 923-33700-20) | ||||
| 192 | 6684851 | 2.15 | 2.60 | |
| Tubo principal L=945 | ||||
| 195 | 6699930 | 32.53 | 39.36 | |
| Eje de transmisión, 978l (antiguo 343-32292-20) | ||||
| 196 | 6689440 | 14.68 | 17.76 | |
| Eje de accionamiento 633l (viejo 343-32243-20) | ||||
| 196 | 6689439 | 12.88 | 15.58 | |
| Tapa (a) | ||||
| 198 | 6698515 | 2.10 | 2.54 | |
| Tornillo con agujero hexagonal 5x10 (antiguo 990-5 | ||||
| 199 | 6695042 | 1.15 | 1.39 | |
| Junta de Goma | ||||
| 200 | 6686669 | 1.15 | 1.39 | |
| LIMITADOR DE ÁNGULO (VIEJO 222-32286-20) | ||||
| 201 | 6688159 | 2.31 | 2.80 | |
| Pomo del mango A Comp. (antiguo 512-32286-80) | ||||
| 202 | 6691200 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 203 | 6688653 | |||
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 204 | 6684709 | 2.15 | 2.60 | |
| Piñón (1) | ||||
| 205 | 6698958 | 13.70 | 16.58 | |
| Anillo de tope S-12, externo (antiguo 993-52012-00 | ||||
| 207 | 6695302 | 1.15 | 1.39 | |
| Anillo de parada C-24.inner (antiguo 993-51024-002 | ||||
| 208 | 6684732 | 2.15 | 2.60 | |
| Cubierta del cortador (antiguo 138-33168-20) | ||||
| 211 | 6687301 | 8.41 | 10.18 | |
| Placa de protección | ||||
| 212A | 6601208 | 13.86 | 16.77 | |
| Guía de cortador 625.5mm (viejo 122-32286-21) | ||||
| 213 | 6687125 | 24.20 | 29.28 | |
| Cortador (antiguo 120-32287-21/6696516) | ||||
| 214 | 6687079 | 46.29 | 56.01 | |
| Ya no disponible, sin reemplazo | ||||
| 215 | 6687187 | |||
| Ya no disponible, sin reemplazo | ||||
| 216 | 6687162 | |||
| Tuerca de brida | ||||
| 217 | 6695170 | 1.15 | 1.39 | |
| Soporte B (antiguo 216-32243-20/6686103) | ||||
| 218 | 6688104 | 3.30 | 3.99 | |
| Tuerca hex. 6 (antiguo 6684792/991-01060-041/79044 | ||||
| 219 | 6684835 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 220 | 6685075 | |||
| Espaciador (antiguo 296-32286-20) | ||||
| 221 | 6688633 | 1.15 | 1.39 | |
| Perno de avellanado con agujero hexagonal 6x25 (an | ||||
| 222 | 6695075 | 1.15 | 1.39 | |
| Junta de Goma | ||||
| 223 | 6686647 | 1.15 | 1.39 | |
| Placa de retención de la varilla de leva (antiguo | ||||
| 224 | 6686826 | 1.15 | 1.39 | |
| Perno de agujero hexagonal 4x10s (antiguo 994-6104 | ||||
| 225 | 6695484 | 1.15 | 1.39 | |
| Tornillo | ||||
| 226 | 6687158 | 1.15 | 1.39 | |
| Anillo de tope E-6 (antiguo 993-55060-000) | ||||
| 227 | 6695310 | 1.15 | 1.39 | |
| ENGANCHE | ||||
| 228 | 6698959 | 21.78 | 26.35 | |
| ANILLO DE PARADA C-26, INTERNO (ANTIGUO 993-51026- | ||||
| 229 | 6695294 | 1.15 | 1.39 | |
| RODAMIENTO DE BOLAS | ||||
| 230 | 6695525 | 6.93 | 8.38 | |
| Tornillo avellanado con agujero hexagonal 6x16 (an | ||||
| 231 | 6695073 | 1.15 | 1.39 | |
| Junta de Goma | ||||
| 232 | 6686666 | 1.15 | 1.39 | |
| Placa de guía de varilla leva (antigua 075-32280-2 | ||||
| 233 | 6686611 | 1.15 | 1.39 | |
| Ya no disponible, sin reemplazo | ||||
| 235 | 6686790 | |||
| No hay información disponible, no se puede pedir | ||||
| 236 | 6698772 | |||
| Cubierta de la Caja de Engranajes (b) | ||||
| 237 | 6699737 | 20.11 | 24.34 | |
| Tornillo con agujero hexagonal M4x12/s (antiguo 99 | ||||
| 238 | 6684595 | 2.15 | 2.60 | |
| ARANDELA ESPECIAL | ||||
| 239 | 6699934 | 1.04 | 1.26 | |
| EMPACADURA DE LA CAJA DE ENGRANAJES | ||||
| 240 | 6699733 | 1.04 | 1.26 | |
| Llave combinada 10x19 ,más (viejo 036-29331-50) | ||||
| 501 | 6685997 | 4.45 | 5.38 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 6684813 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 6684766 | |||
| Kit de Reparación (A-1) | ||||
| 601 | 6600043 | 35.48 | 42.92 | |
