Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TCS27EPA'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

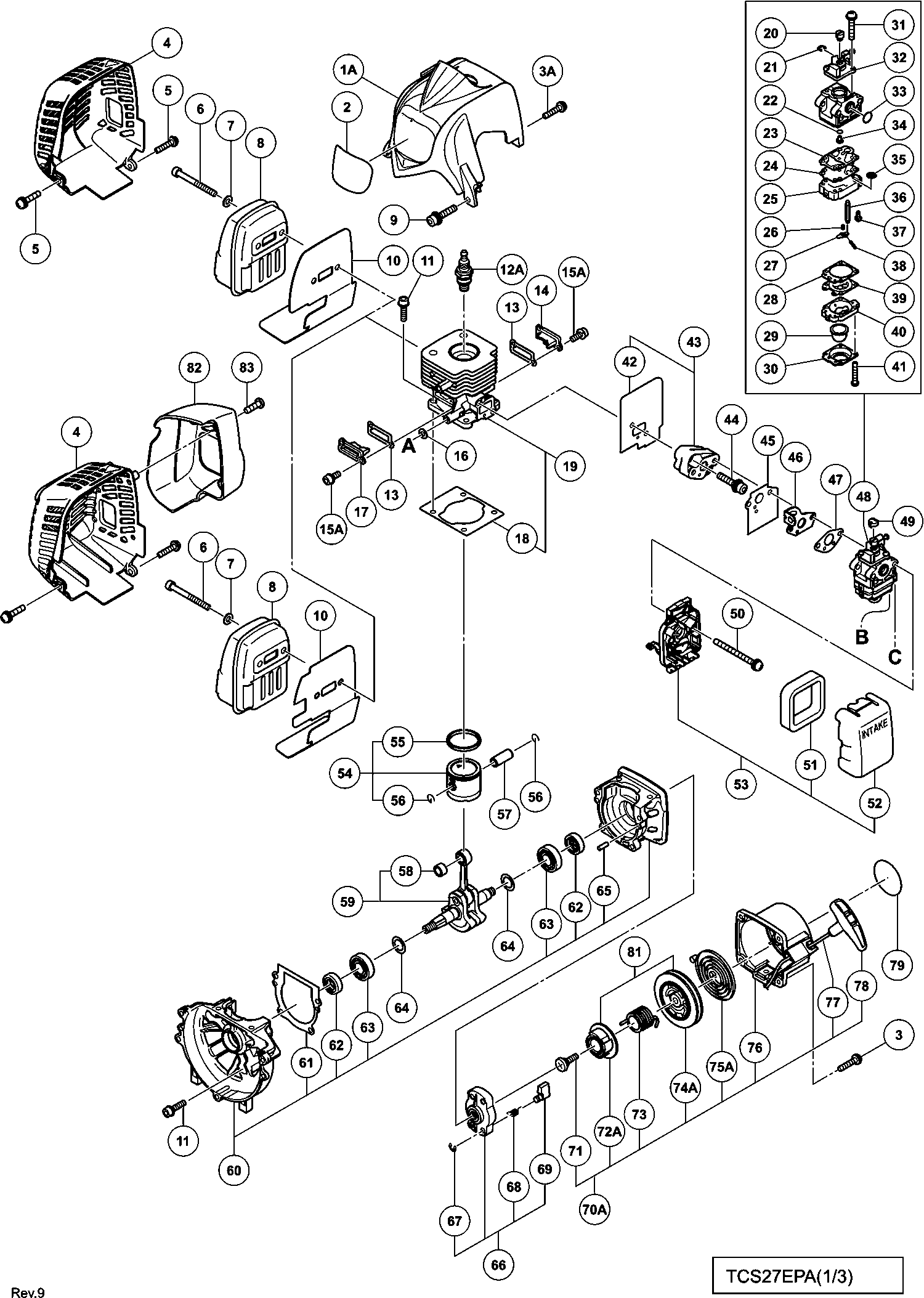

Dibujo técnico de los/las Hikoki TCS27EPA
Lista de las piezas de repuesto de Hikoki TCS27EPA
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Cubierta del cilindro | ||||
| 1A | 6697921 | 6.10 | 7.38 | |
| Etiqueta Tanaka Nueva | ||||
| 2 | 6696339 | 1.20 | 1.45 | |
| Tornillo M4 (negro) | ||||
| 3A | 6699780 | 1.04 | 1.26 | |
| Cubierta del silenciador desde 11 2013 (antiguo 66 | ||||
| 4 | 6600336 | 6.45 | 7.80 | |
| Cubierta del silenciador | ||||
| 4 | 6698493 | 4.20 | 5.08 | |
| Tornillo 5x16/ps (antiguo 994-15050-162) | ||||
| 5 | 6695386 | 1.15 | 1.39 | |
| Tornillo de orificio hexagonal M6x55 (antiguo 990- | ||||
| 6 | 6684638 | 2.15 | 2.60 | |
| Tornillo Hex. Orificio 6x65 (antiguo 990-51060-653 | ||||
| 6 | 6695067 | 1.15 | 1.39 | |
| Arandela | ||||
| 7 | 6684639 | 2.15 | 2.60 | |
| Escape | ||||
| 8 | 6698477 | 11.85 | 14.34 | |
| Escape (b) | ||||
| 8 | 6600461 | 7.50 | 9.08 | |
| Tornillo hexagonal M5x30 con bloqueo de sello | ||||
| 9 | 6698950 | 1.20 | 1.45 | |
| ESCUDO DE CALOR | ||||
| 10 | 6600324 | 1.35 | 1.63 | |
| Perno de agujero hexagonal M5x20/s (antiguo 994-61 | ||||
| 11 | 6695491 | 1.15 | 1.39 | |
| Bujía Bmr7a | ||||
| 12A | 6699316 | 8.91 | 10.78 | |
| Bujía (antiguo 6685052) | ||||
| 12A | 6699322 | 2.48 | 2.99 | |
| Empaque de la cubierta | ||||
| 13 | 6697684 | 1.04 | 1.26 | |
| Cubierta de válvula de escape (a) | ||||
| 14 | 6698484 | 2.10 | 2.54 | |
| Tornillo con agujero hexagonal M4x12/s (antiguo 99 | ||||
| 15A | 6684595 | 2.15 | 2.60 | |
| Arandela (antiguo 182-0186a-20) | ||||
| 16 | 6684600 | 2.15 | 2.60 | |
| Cubierta de válvula de escape (b) | ||||
| 17 | 6698485 | 2.10 | 2.54 | |
| Junta de Cilindro | ||||
| 18 | 6697681 | 1.04 | 1.26 | |
| Conjunto de cilindros Pn | ||||
| 19 | 6697679 | 33.58 | 40.63 | |
| Giratorio (antiguo 539-25120-20) | ||||
| 20 | 6684697 | 6.44 | 7.79 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 21 | 6684696 | 2.15 | 2.60 | |
| O-RING (antiguo 550-25100-20) | ||||
| 22 | 6684695 | 4.29 | 5.19 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 23 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 24 | 6684693 | 8.58 | 10.38 | |
| No hay información disponible, no se puede pedir | ||||
| 25 | 6699942 | |||
| Resorte de palanca de medición | ||||
| 26 | 6696323 | 4.63 | 5.60 | |
| Palanca de control (antiguo 473-25001-20) | ||||
| 27 | 6685217 | 3.30 | 3.99 | |
| Junta de diafragma (antiguo 475-25153-20) | ||||
| 28 | 6684691 | 8.58 | 10.38 | |
| Cuerpo de cebado (antiguo 447-25108-20) | ||||
| 29 | 6684689 | 6.44 | 7.79 | |
| Cubierta de diafragma (antiguo 476-25151-20) | ||||
| 30 | 6684688 | 8.58 | 10.38 | |
| Tornillo de ajuste del acelerador (antiguo 548-251 | ||||
| 31 | 6684698 | 4.29 | 5.19 | |
| Valvula de aceleracion comp. (antigua 488-25145-80 | ||||
| 32 | 6684883 | 18.75 | 22.69 | |
| No hay información disponible, no se puede pedir | ||||
| 33 | 6695670 | |||
| No hay información disponible, no se puede pedir | ||||
| 34 | 6699943 | |||
| Pantalla de entrada (antiguo 578-25007-20) | ||||
| 35 | 6684700 | 4.29 | 5.19 | |
| Válvula de aguja (antiguo 603-25012-20) | ||||
| 36 | 6685215 | 5.28 | 6.38 | |
| Ya no disponible, sin reemplazo | ||||
| 37 | 6691305 | |||
| Pasador de bisagra (antiguo 605-25001-20) | ||||
| 38 | 6685219 | 1.15 | 1.39 | |
| Ya no disponible, sin reemplazo | ||||
| 39 | 6684690 | |||
| Bomba de cebado comp. (antiguo 442-25151-80) | ||||
| 40 | 6684687 | 16.34 | 19.77 | |
| Tornillo de ajuste (antiguo 548-25151-20 & 6696324 | ||||
| 41 | 6684699 | 2.15 | 2.60 | |
| Empaquetadura de admisión | ||||
| 42 | 6697691 | 1.04 | 1.26 | |
| Aislante del Carburador Set Pn | ||||
| 43 | 6698954 | 4.45 | 5.38 | |
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 44 | 6698844 | 1.20 | 1.45 | |
| Junta del carburador (antiguo 402-0656a-20) | ||||
| 45 | 6684616 | 2.15 | 2.60 | |
| Placa de fijación del cable del acelerador (antigu | ||||
| 46 | 6684629 | 4.29 | 5.19 | |
| Junta del carburador (antiguo 402-0602K-21/6689836 | ||||
| 47 | 6684615 | 2.15 | 2.60 | |
| Carburador Ass'y | ||||
| 48 | 6698960 | 40.24 | 48.69 | |
| No hay información disponible, no se puede pedir | ||||
| 49 | 6684628 | |||
| Tornillo plus 5x60ws (antiguo 994-16050-601) | ||||
| 50 | 6695431 | 1.15 | 1.39 | |
| Elemento del filtro de aire | ||||
| 51 | 6690347 | 4.45 | 5.38 | |
| Tapa del limpiador de aire (antigua 424-00025-20) | ||||
| 52 | 6690139 | 4.45 | 5.38 | |
| Filtro de aire | ||||
| 53 | 6698961 | 5.45 | 6.59 | |
| Conjunto de pistones Pn | ||||
| 54 | 6697683 | 11.05 | 13.37 | |
| Anillo de pistón (antiguo 041-01700-20) | ||||
| 55 | 6686121 | 4.45 | 5.38 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 56 | 6684590 | 2.15 | 2.60 | |
| Pasador de pistón (antiguo 037-07045-20) | ||||
| 57 | 6684591 | 4.29 | 5.19 | |
| Rodamiento de agujas Hk0810b (antiguo 999-62081-27 | ||||
| 58 | 6695590 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 59 | 6698969 | |||
| No hay información disponible, no se puede pedir | ||||
| 60 | 6697687 | |||
| Embalaje de la caja del cigüeñal | ||||
| 61 | 6697688 | 1.04 | 1.26 | |
| Sello de aceite | ||||
| 62 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 63 | 6684608 | 3.80 | 4.60 | |
| Arandela del eje de manivela | ||||
| 64 | 6697685 | 1.04 | 1.26 | |
| Pasador de golpe 4x12 (antiguo 999-05041-203) | ||||
| 65 | 6695521 | 1.15 | 1.39 | |
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 66 | 6684681 | 13.20 | 15.97 | |
| Anillo de retención D4e (antiguo 993-55040-001) | ||||
| 67 | 6685101 | 1.15 | 1.39 | |
| Muelle de trinquete de arranque (antiguo 790-06097 | ||||
| 68 | 6684684 | 4.29 | 5.19 | |
| Empuñadura de arranque (antiguo 788-0651h-20) | ||||
| 69 | 6684685 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 70A | 6699995 | |||
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 71 | 6684679 | 2.15 | 2.60 | |
| PLACA DE LEVA | ||||
| 72A | 6699996 | 2.55 | 3.09 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 73 | 6684677 | 8.58 | 10.38 | |
| Carrete de cuerda de arranque | ||||
| 74A | 6699997 | 8.41 | 10.18 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 75A | 6684675 | 11.55 | 13.98 | |
| No hay información disponible, no se puede pedir | ||||
| 76 | 6684673 | |||
| Manija de inicio | ||||
| 78 | 6684680 | 2.15 | 2.60 | |
| Ass'y de Placa de Leva | ||||
| 81 | 6699691 | 6.10 | 7.38 | |
| Cubierta trasera del silenciador | ||||
| 82 | 6600335 | 8.55 | 10.35 | |
| Tornillo autorroscante D4 desde 11 2013 | ||||
| 83 | 6600332 | 1.04 | 1.26 | |
| Tornillo roscador D4 | ||||
| 101 | 6697190 | 1.04 | 1.26 | |
| Manija (b) | ||||
| 102 | 6696487 | 3.45 | 4.17 | |
| PALANCA DE BLOQUEO | ||||
| 103 | 6696490 | 1.04 | 1.26 | |
| PALANCA | ||||
| 104 | 6696488 | 1.04 | 1.26 | |
| Resorte, acero inoxidable | ||||
| 105 | 6698819 | 1.04 | 1.26 | |
| INTERRUPTOR DE PARADA (ANTIGUO 170-04063-80) | ||||
| 106 | 6685239 | 3.30 | 3.99 | |
| Cable de interruptor de parada | ||||
| 107 | 6698820 | 2.80 | 3.39 | |
| Tubo de protección | ||||
| 108 | 6698822 | 1.04 | 1.26 | |
| CABLE DEL ACELERADOR | ||||
| 109 | 6698821 | 4.13 | 4.99 | |
| No hay información disponible, no se puede pedir | ||||
| 110 | 6696486 | |||
| Tornillo de Cabeza Hexagonal M5x12 / s (antiguo 99 | ||||
| 111 | 6684667 | 2.15 | 2.60 | |
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 112 | 6684709 | 2.15 | 2.60 | |
| Goma Antivibración | ||||
| 113 | 6684666 | 4.29 | 5.19 | |
| Soporte de tubo (a) | ||||
| 114 | 6698643 | 2.10 | 2.54 | |
| Soporte de tubo (b) | ||||
| 115 | 6698644 | 2.10 | 2.54 | |
| Goma Antivibración | ||||
| 116 | 6684665 | 4.29 | 5.19 | |
| Anillo de Parada C-12 Exterior | ||||
| 117 | 6684664 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 118A | 6697922 | |||
| Tambor de embrague Comp. (antiguo 289-52200-80) | ||||
| 119 | 6684663 | 19.06 | 23.07 | |
| Perno de paso (antiguo 357-00601-20) | ||||
| 120 | 6689627 | 1.15 | 1.39 | |
| Arandela | ||||
| 121 | 6684648 | 2.15 | 2.60 | |
| Placa de embrague A (antiguo 348-0602r-20) | ||||
| 122 | 6689528 | 1.15 | 1.39 | |
| Conjunto de embrague | ||||
| 123 | 6697655 | 6.76 | 8.18 | |
| No hay información disponible, no se puede pedir | ||||
| 124 | 6697619 | |||
| Tuerca M8 (antiguo 991-01080-011/327325/332299/726 | ||||
| 125 | 6684612 | 2.15 | 2.60 | |
| Arandela M8 (antiguo 992-01080-011) | ||||
| 126 | 6684611 | 2.15 | 2.60 | |
| Tornillo de agujero hexagonal 4x18ws (antiguo 994- | ||||
| 127 | 6695508 | 1.15 | 1.39 | |
| Bobina | ||||
| 128 | 6698492 | 22.83 | 27.62 | |
| No hay información disponible, no se puede pedir | ||||
| 130 | 6699940 | |||
| No hay información disponible, no se puede pedir | ||||
| 131 | 6699939 | |||
| No hay información disponible, no se puede pedir | ||||
| 132 | 6699938 | |||
| No hay información disponible, no se puede pedir | ||||
| 133 | 6696833 | |||
| Cordón | ||||
| 134 | 6698964 | 1.98 | 2.39 | |
| No hay información disponible, no se puede pedir | ||||
| 135 | 6697690 | |||
| Rotor de magneto | ||||
| 136 | 6698396 | 8.70 | 10.53 | |
| Ya no disponible, sin reemplazo | ||||
| 137 | 6684618 | |||
| Ya no disponible, sin reemplazo | ||||
| 138 | 6684880 | |||
| Ya no disponible, sin reemplazo | ||||
| 139A | 6698402 | |||
| No hay información disponible, no se puede pedir | ||||
| 140 | 6684625 | |||
| Goma de retorno hasta 7.2014 (antigua 6684627) | ||||
| 141A | 6697846 | 1.04 | 1.26 | |
| PORTADOR | ||||
| 142 | 6698496 | 1.05 | 1.27 | |
| TANQUE | ||||
| 143A | 6600317 | 7.95 | 9.62 | |
| Soporte (antiguo 940-07350-20) | ||||
| 144 | 6694787 | 3.30 | 3.99 | |
| Tornillo de brida | ||||
| 145 | 6696557 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 146 | 6684620 | |||
| Clip.6.3 Dia. (antiguo 680-00731-20) | ||||
| 147 | 6684619 | 2.15 | 2.60 | |
| Tornillo (con brida) L27.8 | ||||
| 148 | 6698991 | 1.20 | 1.45 | |
| Conjunto de mango de lazo anti-vibración. (antiguo | ||||
| 161 | 6696088 | 14.35 | 17.36 | |
| Empuñadura de la mano (antiguo 503-3738e-20) | ||||
| 162 | 6691098 | 6.44 | 7.79 | |
| Tuerca hex. 6 (antiguo 6684792/991-01060-041/79044 | ||||
| 163 | 6684835 | 2.15 | 2.60 | |
| Arandela | ||||
| 164 | 6689681 | 1.15 | 1.39 | |
| Tornillo autorroscante 5x20 (antiguo 993-11052-012 | ||||
| 165 | 6695255 | 1.15 | 1.39 | |
| Tapa (a) | ||||
| 166 | 6698515 | 2.10 | 2.54 | |
| Marca de nivel (antiguo 923-33700-20) | ||||
| 167 | 6684851 | 2.15 | 2.60 | |
| Marca de nivel (antiguo 923-3738f-20) | ||||
| 169 | 6684852 | 2.15 | 2.60 | |
| Tubo Principal Comp. | ||||
| 170A | 6699654 | 48.25 | 58.38 | |
| Eje de transmisión 1829l (antiguo 343-32346-20) | ||||
| 171 | 6689443 | 17.55 | 21.24 | |
| Ensamblaje de metal de elevación (antiguo 335-3752 | ||||
| 172 | 6689277 | 3.30 | 3.99 | |
| Soporte de mango A (antiguo 506-37300-20) | ||||
| 173 | 6691134 | 2.31 | 2.80 | |
| Perno 6x43/p (negro) (antiguo 994-23060-432) | ||||
| 174 | 6684838 | 2.15 | 2.60 | |
| Marca de Ajuste de Aceite (antiguo 922-32345-20) | ||||
| 175 | 6694578 | 1.15 | 1.39 | |
| Cubierta del tanque de aceite | ||||
| 176 | 6686138 | 2.31 | 2.80 | |
| Ya no disponible, sin reemplazo | ||||
| 177 | 6699567 | |||
| O-ring P-5 (antiguo 999-67005-000/6698965) | ||||
| 178 | 6695661 | 1.15 | 1.39 | |
| Tuerca de presión | ||||
| 179 | 6695239 | 1.15 | 1.39 | |
| Perno escalonado A (antiguo 382-32304-20) | ||||
| 180 | 6689757 | 4.45 | 5.38 | |
| Bomba de aceite Comp. (antiguo 071-32344-80) | ||||
| 181 | 6686487 | 17.09 | 20.68 | |
| No hay información disponible, no se puede pedir | ||||
| 182 | 6698965 | |||
| Anillo de goma 1.4 (antiguo 999-67001-413) | ||||
| 183 | 6695656 | 1.15 | 1.39 | |
| Arandela | ||||
| 184 | 6695187 | 1.15 | 1.39 | |
| Resorte de bomba de aceite (antiguo 449-32304-20) | ||||
| 185 | 6690381 | 1.15 | 1.39 | |
| Comp. pistón de bomba de aceite (antiguo 073-32304 | ||||
| 186 | 6686608 | 2.31 | 2.80 | |
| Anillo en O P-15 | ||||
| 187 | 6698966 | 1.04 | 1.26 | |
| Tapa del tanque de aceite (antiguo 624-32304-92) | ||||
| 188 | 6692050 | 12.05 | 14.58 | |
| No hay información disponible, no se puede pedir | ||||
| 189 | 6695458 | |||
| Perno de orificio hexagonal 5x22/s (modelo anterio | ||||
| 190 | 6695492 | 1.15 | 1.39 | |
| Piñón (1) | ||||
| 192 | 6698967 | 14.19 | 17.17 | |
| Rodamiento de bolas 609 | ||||
| 193 | 6684734 | 8.58 | 10.38 | |
| Rodamiento de bolas 609z ST | ||||
| 194 | 6684735 | 8.58 | 10.38 | |
| Anillo de parada C-9, exterior (antiguo 993-50009- | ||||
| 195 | 6695281 | 1.15 | 1.39 | |
| Anillo de parada C-24.inner (antiguo 993-51024-002 | ||||
| 196 | 6684732 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 197 | 6693248 | |||
| Tornillo con agujero hexagonal 5x10 (antiguo 990-5 | ||||
| 198 | 6695042 | 1.15 | 1.39 | |
| Rodamiento de bolas 627 C3 | ||||
| 199 | 6695568 | 5.61 | 6.79 | |
| Leva (antiguo 452-32344-20) | ||||
| 200 | 6690428 | 1.15 | 1.39 | |
| ENGANCHE | ||||
| 201 | 6698968 | 18.45 | 22.32 | |
| Rodamiento de bolas 638zz | ||||
| 202 | 6697603 | 4.63 | 5.60 | |
| Anillo de retención C-28.interior (antiguo 993-510 | ||||
| 203 | 6684741 | 2.15 | 2.60 | |
| Collar (antiguo 031-32344-20) | ||||
| 204 | 6685962 | 3.30 | 3.99 | |
| Rueda dentada Comp.,3/8"(viejo 319-32304-80) | ||||
| 205 | 6689117 | 36.15 | 43.74 | |
| Tuerca de brida | ||||
| 206 | 6695170 | 1.15 | 1.39 | |
| Cubierta lateral comp. (antiguo 039-32304-80) | ||||
| 207 | 6686038 | 5.11 | 6.19 | |
| Tornillo pequeño 4x12ws (antiguo 994-16040-126) | ||||
| 209 | 6695403 | 1.15 | 1.39 | |
| Asamblea del Filtro (viejo 486-32345-90) | ||||
| 211 | 6690913 | 2.31 | 2.80 | |
| Filtro del aceite (antiguo 487-32345-20) | ||||
| 212 | 6690917 | 1.15 | 1.39 | |
| Arandela | ||||
| 213 | 6684661 | 2.15 | 2.60 | |
| Tubo de combustible 3x5x60 (antiguo 700-53005-06) | ||||
| 214 | 6692414 | 1.15 | 1.39 | |
| Tubo de combustible 3x5x75 (antiguo 700-53005-07) | ||||
| 215 | 6692415 | 1.15 | 1.39 | |
| Banjo, Bomba de Aceite (antiguo 082-32304-20) | ||||
| 216 | 6686637 | 1.15 | 1.39 | |
| Ajustador de la bomba de aceite (antiguo 501-32304 | ||||
| 217 | 6691066 | 4.45 | 5.38 | |
| Anillo de tope E-6 (antiguo 993-55060-001) | ||||
| 218 | 6695311 | 1.15 | 1.39 | |
| Marca de Aceite (antiguo 921-32345-20) | ||||
| 219 | 6694576 | 1.15 | 1.39 | |
| Caso (viejo 019-32304-22) | ||||
| 220 | 6685793 | 14.35 | 17.36 | |
| Tensor de la cadena completo (modelo antiguo 116-3 | ||||
| 221 | 6687063 | 4.45 | 5.38 | |
| Perno de apriete de la barra de la cadena (antiguo | ||||
| 222 | 6686803 | 4.45 | 5.38 | |
| Placa de guía (antiguo 6690726) | ||||
| 223 | 6697596 | 3.30 | 3.99 | |
| Pasador de golpeo para barra de cadena (antiguo 12 | ||||
| 224 | 6687130 | 4.45 | 5.38 | |
| No hay información disponible, no se puede pedir | ||||
| 225A | 6699679 | |||
| No hay información disponible, no se puede pedir | ||||
| 226 | 6686875 | |||
| Tuerca de abrazadera de barra de cadena (antiguo 1 | ||||
| 227 | 6687105 | 1.15 | 1.39 | |
| Llave combinada de caja 13x19 Minus (antiguo 883-3 | ||||
| 501 | 6693809 | 4.45 | 5.38 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 6684766 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 6684813 | |||
| Cubierta de cadena 10" (antiguo 941-32333-20) | ||||
| 504 | 6694796 | 6.28 | 7.59 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 6692867 | |||
