Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TED-262R'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

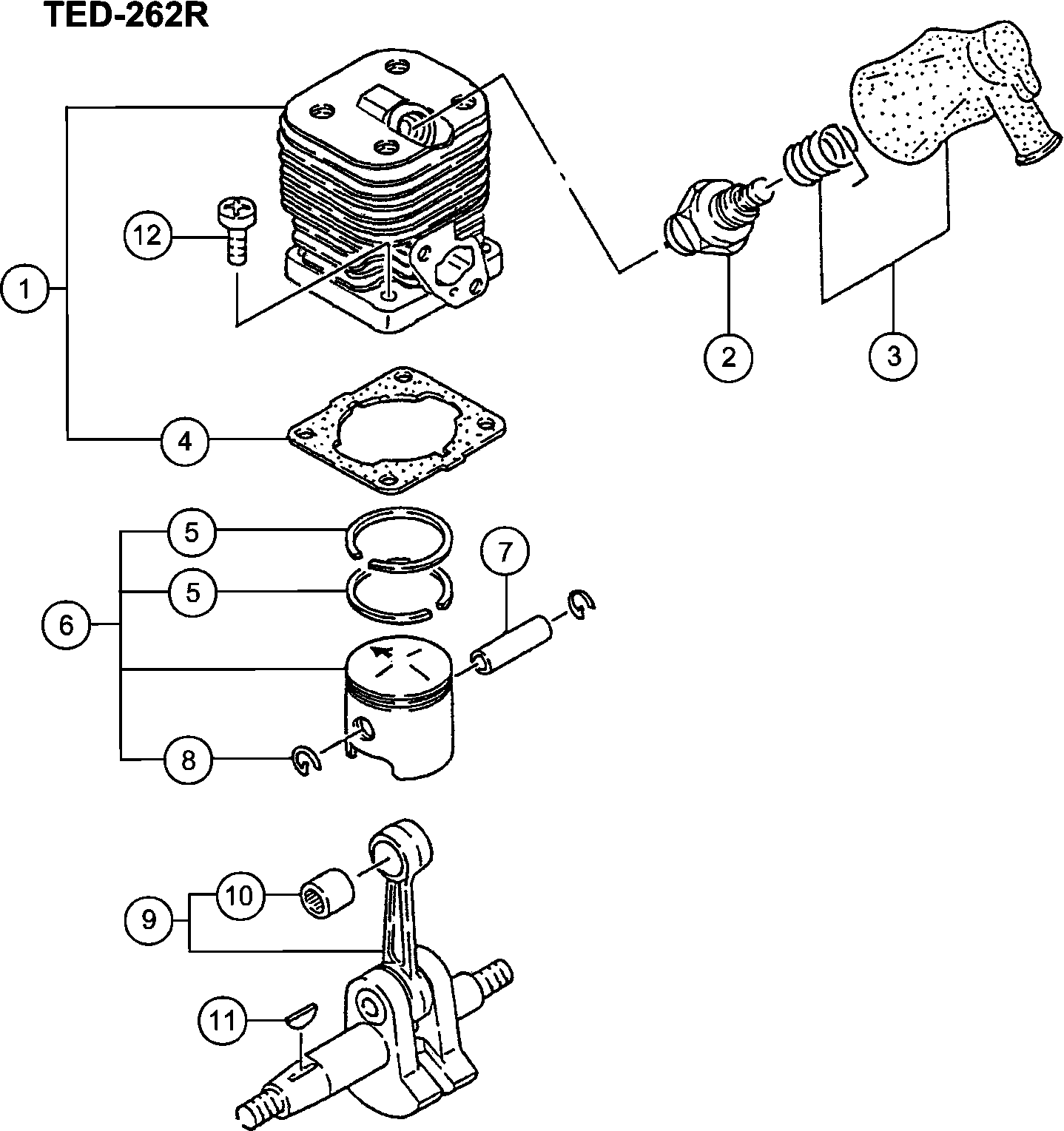

Dibujo técnico de los/las Hikoki TED-262R

Lista de las piezas de repuesto de Hikoki TED-262R

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Juego de cilindros (antiguo 001-01600-90)
1 6685453 50.21 60.76
Bujía Bm6a
2 6699313 6.76 8.18
Conjunto de tapa de bujía (antiguo 157-01570-90/66
3 6687468 2.31 2.80
Junta de cilindro (antiguo 017-01620-20)
4 6685720 1.15 1.39
Anillo de pistón (antiguo 041-01601-20)
5 6684588 8.58 10.38
Conjunto de pistón (antiguo 030-01620-90)
6 6685876 24.20 29.28
Pasador de pistón (antiguo 037-07020-20/6686011)
7 6686016 2.31 2.80
Circlip (antiguo 039-00000-20)
8 6685078 1.15 1.39
Componente de cigueñal (viejo 046-0162s-81)
9 6686165 56.26 68.08
Rodamiento de agujas Ktv91313 2x7.8 (antiguo 999-6
10 6695595 5.11 6.19
Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20)
11 6684899 2.15 2.60
Tornillo hexagonal M5x16/s (antiguo 994-61050-164)
12 6684903 2.15 2.60
Calzo del cigüeñal 0.10 (antiguo 071-02007-21)
21 6686470 1.15 1.39
Calza de cigüeñal 0.20 (antigua 071-02007-23)
21 6686472 1.15 1.39
Calza de cigüeñal 0.30 (antigua 071-02007-24)
21 6686473 1.15 1.39
No hay información disponible, no se puede pedir
22 6697745
Rodamiento de bolas 6001 C3
23 6684608 3.80 4.60
Sello de aceite
24 6695637 3.30 3.99
Sello de aceite
25 6684607 4.29 5.19
Junta del cárter del cigüeñal (antiguo 090-00601-2
26 6686687 1.15 1.39
Ensamble de Caja de Cigüeñal (antiguo 072-01620-90
27 6686514 42.20 51.06
Arandela
28 6689645 1.15 1.39
No hay información disponible, no se puede pedir
29 6693393
Roto Magneto Comp.
30 6687409 24.20 29.28
Bobina
31 6687622 6.28 7.59
Bobina (antiguo 167-20547-90)
32 6687661 42.20 51.06
Tuerca M8 (antiguo 991-01080-011/327325/332299/726
33 6684612 2.15 2.60
Arandela
34 6695184 1.15 1.39
Tuerca M8 (antiguo 991-01080-011/327325/332299/726
35 6684612 2.15 2.60
Perno de cabeza hueca hexagonal M5x30 S (antiguo 9
36 6684786 2.15 2.60
No hay información disponible, no se puede pedir
37 6695337
Tornillo de alta tensión 4x18ws (antiguo 994-16040
38 6695407 1.15 1.39
Comp de cordón de parada. (antiguo 178-0136m-80)
39 6687826 2.31 2.80
Tapa de Goma
40 6684602 2.15 2.60
No hay información disponible, no se puede pedir
41 6687886
Soporte de tanque (antiguo 653-01620-20)
51 6692204 2.31 2.80
Cojín de goma para tanque de combustible (viejo 65
52 6692227 1.15 1.39
Junta del carburador (antiguo 402-0602K-21/6689836
55 6684615 2.15 2.60
Juego de carburador
56 6690455 78.35 94.80
Tubo protector (antiguo 223-06500-90)
57 6685247 2.31 2.80
Ensamblaje del cuerpo del filtro de la bomba (anti
58 6692279 5.61 6.79
Clip.6.3 Dia. (antiguo 680-00731-20)
59 6684619 2.15 2.60
Ya no disponible, sin reemplazo
60 6691768
Tapa del tanque D Ass'y (antiguo 595-03002-90/6685
60A 6691748 7.59 9.18
Tanque de combustible (antiguo 591-01600-20) Nuevo
61 6691500 9.58 11.59
Tanque (antiguo 591-01620-80)
61A 6691504 11.23 13.58
Comp de tanque. Blanco (antiguo 591-01601-80) Nuev
61B 6691501 10.20 12.34
Tornillo 4x18/ps (antiguo 994-15040-182)
62 6695375 1.15 1.39
Tornillo plus 5x60ws (antiguo 994-16050-601)
63 6695431 1.15 1.39
Tubo de combustible 3x5x70 (antiguo 700-03005-07)
64 6692357 1.15 1.39
Goma de retorno hasta 7.2014 (antigua 6684627)
65 6697846 1.04 1.26
Tornillo 4x14/ps (antiguo 994-15040-142)
66 6695372 1.15 1.39
Tornillo 5x24ws (antiguo 994-16050-241)
67 6695423 1.15 1.39
Conjunto de ventilación de aire (antiguo 564-06611
68 6691389 10.23 12.37
Conjunto de válvula de ventilación (antiguo 646-06
70 6692171 4.95 5.99
No hay información disponible, no se puede pedir
81 6692770
Pasacables primario (antiguo 203-0630b-20) Nuevo
82 6688051 1.15 1.39
Arandela
83 6684642 2.15 2.60
Zapato de embrague
84 6684643 11.55 13.98
Resorte de embrague (viejo 342-0630b-20)
85 6684644 2.15 2.60
Arandela
86 6689637 1.15 1.39
Perno de paso (antiguo 357-0075t-20)
87 6684646 2.15 2.60
Carcasa del ventilador
88 6686939 13.91 16.83
Escudo térmico
89 6687234 4.45 5.38
Junta de silenciador (antiguo 737-01620-20)
90 6692731 1.15 1.39
Junta de acoplamiento de silenciador (antiguo 739-
92 6692832 2.31 2.80
Ya no disponible, sin reemplazo
93 6692622
Ya no disponible, sin reemplazo
95 6695415
Tornillo 5x16/ps (antiguo 994-15050-162)
96 6695386 1.15 1.39
Ya no disponible, sin reemplazo
97 6695317
Tornillo Hex. Agujero 5x45 (antiguo 990-51050-453)
98 6695055 1.15 1.39
Arandela M5 (old 992-01050-061)
99 6684918 2.15 2.60
No hay información disponible, no se puede pedir
100 6695337
Tornillo 5x10/p (antiguo 994-13050-101)
101 6695319 1.15 1.39
Ensamblaje de limpiador de aire (old 410-01600-90)
121 6690025 10.23 12.37
Tapa del limpiador de aire (antiguo 424-0072z-20)
122 6690142 4.95 5.99
Ya no disponible, sin reemplazo
123 6690350
Espaciador (antiguo 453-0602k-20)
124 6684859 2.15 2.60
Collar (antiguo 470-00025-20)
125 6690801 2.31 2.80
Placa de estrangulación, con orificio de 1.5mm (an
126 6691267 4.45 5.38
Cuerpo de limpiador comp. (antiguo 423-0072z-81)
127 6690091 5.78 6.99
No hay información disponible, no se puede pedir
141 6692962
Manija de inicio
142 6693224 2.31 2.80
No hay información disponible, no se puede pedir
143 6693019
Resorte de retroceso (antiguo 780-00940-20)
144 6693129 6.28 7.59
Cuerda de arranque (viejo 783-00940-20)
145 6693152 3.30 3.99
Polea de arranque (antiguo 774-01630-21)
146 6693058 3.30 3.99
Trinquete de arranque (antiguo 788-01630-21/669329
147 6693303 3.30 3.99
Arandela
148 6693420 1.15 1.39
Placa de fricción (antigua 837-04230-20)
149 6693623 2.31 2.80
Ajuste del trinquete de arranque (antiguo 822-0423
150 6693564 1.15 1.39
Perno de ajuste (antiguo 839-04230-20)
151 6693635 2.31 2.80
Tornillo de Ajuste del Acelerador (antiguo 514-251
161 6684870 2.15 2.60
Regulador de Cable (antiguo 544-25164-20)
162 6684873 6.44 7.79
Giratorio (antiguo 539-25120-20)
163 6684697 6.44 7.79
Anillo de parada (antiguo 489-25100-20)
164 6684696 2.15 2.60
O-RING (antiguo 550-25100-20)
165 6684695 4.29 5.19
Chorro principal #37.5 (antiguo 599-200aw-37) Nuev
166 6691882 5.94 7.18
Junta de bomba (viejo 577-25100-20)
167 6691457 7.10 8.59
Diafragma de bomba (antiguo 576-25100-20 & 6696325
168 6684693 8.58 10.38
Pantalla de entrada (antiguo 578-25007-20)
169 6684700 4.29 5.19
Cuerpo de Bomba Comp. (antiguo 575-25152-80)
170 6691432 34.19 41.37
Junta del diafragma (antiguo 475-25001-20)
171 6690837 2.31 2.80
Membrana de medición Comp. (antiguo 474-25001-80/6
172 6690827 11.71 14.17
Cubierta del diafragma (antiguo 476-25004-20)
173 6685222 4.45 5.38
Tornillo de fijación (antiguo 548-25101-20)
174 6691312 1.15 1.39
Ajustador de Cable (antiguo 614-25137-20)
175 6684871 4.29 5.19
Tuerca de Bloqueo M6 (antiguo 991-01060-013)
176 6684872 2.15 2.60
Empaquetadura del Limpiador (antiguo 431-0634c-20)
177 6684875 4.29 5.19
Arandela (antiguo 549-25165-20)
178 6684874 2.15 2.60
Tornillo de Ajuste del Acelerador (antiguo 514-251
181 6684870 2.15 2.60
Regulador de Cable (antiguo 544-25164-20)
182 6684873 6.44 7.79
Giratorio (antiguo 539-25120-20)
183 6684697 6.44 7.79
Anillo de parada (antiguo 489-25100-20)
184 6684696 2.15 2.60
O-RING (antiguo 550-25100-20)
185 6684695 4.29 5.19
Chorro Principal #37 (antiguo 599-2000w-37)
186 6684877 3.30 3.99
Junta de bomba (viejo 577-25100-20)
187 6691457 7.10 8.59
Diafragma de bomba (antiguo 576-25100-20 & 6696325
188 6684693 8.58 10.38
Pantalla de entrada (antiguo 578-25007-20)
189 6684700 4.29 5.19
Cuerpo de bomba comp. (antiguo 575-25153-80)
190 6684879 62.16 75.22
Junta de diafragma (antiguo 475-25153-20)
191 6684691 8.58 10.38
Diafragma de medición Comp. (antiguo 474-25241-80)
192 6690830 11.88 14.37
Cubierta de diafragma (antiguo 476-25151-20)
193 6684688 8.58 10.38
Tornillo de ajuste (antiguo 548-25151-20 & 6696324
194 6684699 2.15 2.60
Ajustador de Cable (antiguo 614-25137-20)
195 6684871 4.29 5.19
Tuerca de Bloqueo M6 (antiguo 991-01060-013)
196 6684872 2.15 2.60
Empaquetadura del Limpiador (antiguo 431-0634c-20)
197 6684875 4.29 5.19
Bomba de cebado comp. (antiguo 442-25151-80)
198 6684687 16.34 19.77
Cuerpo de cebado (antiguo 447-25108-20)
199 6684689 6.44 7.79
Arandela (antiguo 549-25165-20)
200 6684874 2.15 2.60
No hay información disponible, no se puede pedir
211 6685576
Ya no disponible, sin reemplazo
212 6685593
Ya no disponible, sin reemplazo
213 6686684
Resorte de la guía de cambio (antiguo 106-32141-20
214 6686837 1.15 1.39
Palanca de cambio (antiguo 108-32141-20)
215 6686862 3.30 3.99
TEATRO DE GRASA COMP. (VIEJO 300-32250-80)
216 6688643 1.15 1.39
Bola de acero (antiguo 673-35600-20)
217 6692271 1.15 1.39
Tornillo de hexágono hueco 4x8 (antiguo 990-51040-
218 6695034 1.15 1.39
Arandela
219 6685070 1.15 1.39
Pasador de golpe 4x12 (antiguo 999-05041-203)
220 6695521 1.15 1.39
No hay información disponible, no se puede pedir
221 6695591
Engranaje 4 (antiguo 018-32182-20)
222 6685787 22.24 26.91
Engranaje 4 (antiguo 018-32192-20)
222A 6685788 50.21 60.76
Rodamiento de bolas #7202b
223 6695587 14.21 17.20
Arandela C 5.0 (antiguo 040-32120-20)
224 6686065 3.30 3.99
Rodamiento de bolas #6202z
225 6695559 6.44 7.79
Anillo de tope C-35, interno (antiguo 993-51035-00
226 6695296 1.15 1.39
Chaveta Wood-ruff 3x13x5 (antiguo 068-01006-20)
227 6686455 1.15 1.39
Eje de transmisión (antiguo 022-32183-20)
228 6685824 104.51 126.46
Tornillo 5x18/s (antiguo 994-14050-181)
229 6695339 1.15 1.39
No hay información disponible, no se puede pedir
230 6686378
No hay información disponible, no se puede pedir
231 6687314
Anillo de tope 20, Interno (antiguo 993-57200-002)
232 6695316 1.15 1.39
No hay información disponible, no se puede pedir
233 6695522
Arandela
234 6695206 1.15 1.39
Arandela
235 6687320 1.15 1.39
Engranaje Inactivo (antiguo 059-32141-20)
236 6686373 64.28 77.77
No hay información disponible, no se puede pedir
237 6695591
No hay información disponible, no se puede pedir
238 6686423
Arandela
239 6687320 1.15 1.39
Anillo de parada C-24.inner (antiguo 993-51024-002
240 6684732 2.15 2.60
Arandela de resorte
241A 942827 1.04 1.26
Rodamiento de bolas 609z ST
242 6684735 8.58 10.38
Eje inactivo (antiguo 058-32141-20)
243 6686365 44.31 53.62
No hay información disponible, no se puede pedir
244 6686411
No hay información disponible, no se puede pedir
245 6695591
Eje de contador (viejo 063-32141-20)
246 6686426 28.14 34.05
Eje de contador (viejo 063-32192-20)
246A 6686427 52.34 63.33
Anillo de parada C-13, exterior (antiguo 993-50013
247 6695283 1.15 1.39
Caja de embrague Comp. (antiguo 226-32141-80)
261 6688199 12.38 14.97
Tornillo Plus 6x30 (antiguo 990-23060-301)
262 6695022 1.15 1.39
No hay información disponible, no se puede pedir
263 6684792
Arandela
264 6695219 1.15 1.39
Componente del Mango A (antiguo 258-3210a-82)
265 6688369 36.15 43.74
Empuñadura A (antigua 165-33130-20/6691224)
266 6687624 5.78 6.99
Palanca del acelerador (antiguo 101-32120-20)
267 6686799 2.31 2.80
Abrazadera de cuerda (antiguo 198-33130-20)
268 6688015 1.15 1.39
Tornillo Plus 6x16 (antiguo 990-23060-161)
269 6695019 1.15 1.39
Arandela
270 6695219 1.15 1.39
Comp. de Mango B (antiguo 259-32120-81)
271 6688373 17.55 21.24
Soporte de manija del portabrocas (antiguo 155-321
272 6687420 4.45 5.38
Arandela
273 6695225 1.15 1.39
Caja de embrague Comp. (antiguo 150-32141-80)
274 6687336 40.24 48.69
Pasador de golpe 4x12 (antiguo 999-05041-203)
275 6695521 1.15 1.39
No hay información disponible, no se puede pedir
276 6687574
Tornillo 5x25 (antiguo 990-11050-251/6694895)
277 6694896 1.15 1.39
Tuerca hexagonal 5 (antiguo 991-01050-011)
278 6684965 1.04 1.26
Tornillo 5x18/s (antiguo 994-14050-181)
279 6695339 1.15 1.39
Botón Stop (antiguo 258-11650-20)
280 6688366 1.15 1.39
Tornillo 3x10 (antiguo 994-31030-101)
281 6684913 2.15 2.60
Interruptor de parada Comp. (antiguo 156-3210a-80/
282 6687431 8.41 10.18
Botón de parada Marca (antiguo 925-33176-20)
283 6694589 2.31 2.80
Cable del acelerador
284 6693862 4.45 5.38
Soporte de la manija comp. (antiguo 265-32182-80)
285 6688402 8.58 10.38
Juego de Mango de Mandril (antiguo 059-32120-91)
501 6686372 44.31 53.62
Mandril de perforación Ass'y (antiguo 060-32120-91
502 6686377 80.31 97.18
Comp. de manija del chuck (antiguo 061-32120-81)
503 6686410 4.45 5.38
Llave combinada 13x19 Plus (antiguo 829-20000-80)
504 6684979 4.29 5.19
No hay información disponible, no se puede pedir
505 6693647

Hay 0 artículos en su cesta de la compra.
