Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TED-270PFHS'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

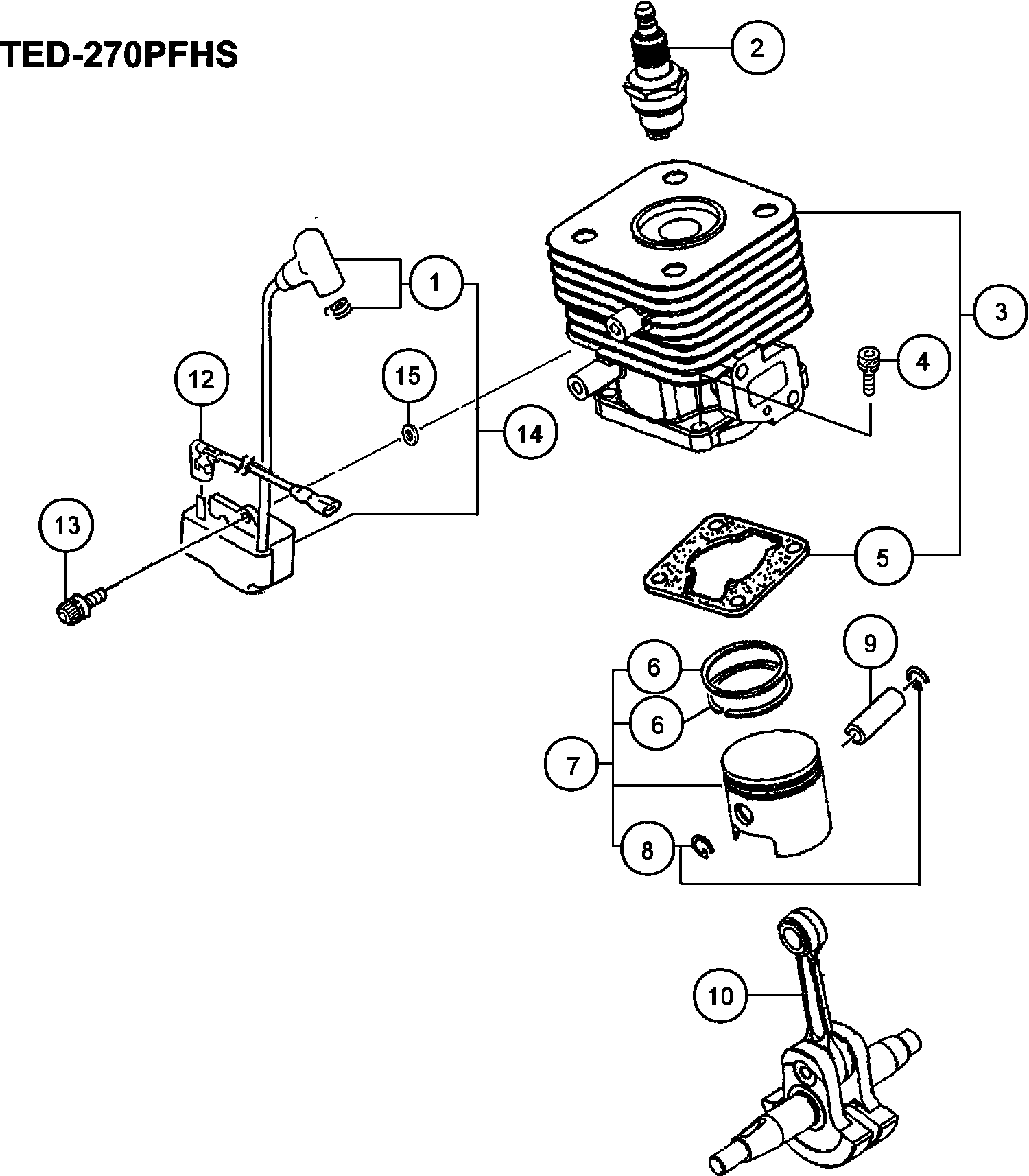

Dibujo técnico de los/las Hikoki TED-270PFHS

Lista de las piezas de repuesto de Hikoki TED-270PFHS

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Ensamblaje de tapa de enchufe (antiguo 157-01680-9
1 6684894 8.58 10.38
Bujía Cj8 (antiguo 6685771)
2 6699324 3.30 3.99
No hay información disponible, no se puede pedir
3 6685495
Bolt M5x18 / s hexagonal (antiguo 994-61050-184)
4 6684586 2.15 2.60
Junta del cilindro (antiguo 017-07350-20)
5 6684896 2.15 2.60
Anillo de pistón (antiguo 041-01700-20)
6 6686121 4.45 5.38
Conjunto de pistones (antiguo 030-07350-90)
7 6685902 20.11 24.34
Circlip del pasador del pistón (antiguo 039-00601-
8 6684590 2.15 2.60
Pasador de pistón (antiguo 037-07045-20)
9 6684591 4.29 5.19
Cigüeñal comp. (antiguo 046-07350-82)
10 6686219 72.30 87.48
Parada de cable B 190m (antiguo 178-01680-80)
12 6687836 2.31 2.80
Tornillo de alta tensión 4x18ws (antiguo 994-16040
13 6695407 1.15 1.39
Bobina (antiguo 167-21015-90)
14 6687689 42.20 51.06
Arandela (antiguo 182-0186a-20)
15 6684600 2.15 2.60
Calzo de eje de engranaje 0.20 (antiguo 330-00200-
21 6684604 2.15 2.60
Calzo de eje de engranaje 0.30 (antiguo 330-00200-
21 6684605 2.15 2.60
Rotór de Magneto Combinado Fw- (antiguo 155-21014-
22 6687385 22.24 26.91
Tuerca M8 (antiguo 991-01080-011/327325/332299/726
23 6684612 2.15 2.60
Arandela M8 (antiguo 992-01080-011)
24 6684611 2.15 2.60
Caja de cigüeñal (antiguo 072-03045-94)
25 6684905 54.45 65.88
Sello de aceite
26 6684607 4.29 5.19
Rodamiento de bolas 6001 C3
27 6684608 3.80 4.60
Junta de cárter (Antiguo 090-07350-22)
28 6684904 2.15 2.60
Tornillo hexagonal M5x16/s (antiguo 994-61050-164)
29 6684903 2.15 2.60
Junta del colector de admisión
41 6689895 1.15 1.39
Juego de Aislantes (viejo 404-07020-91)
42 6689972 6.28 7.59
Tornillo de orificio hexagonal 5x25/ws (antiguo 99
43 6684617 2.15 2.60
Junta del carburador (antiguo 402-0656a-20)
44 6684616 2.15 2.60
Set carburador Wyj-463 (antiguo 455-0740a-90)
45 6690522 80.31 97.18
Cuerpo de limpiador completo (antiguo 423-0652n-80
46 6690120 4.45 5.38
Esponja de limpieza
47 6690365 1.15 1.39
Cubierta del filtro de aire
48 6690402 10.23 12.37
Comp. de perno de fijación de la cubierta
49 6698730 3.15 3.81
Tornillo 5x55 (antiguo 990-11050-552)
50 6694914 1.15 1.39
Arandela 5 (antiguo 992-00050-011)
51 6684864 2.15 2.60
Placa de estrangulamiento 2.0 (antiguos 528-0652n-
52 6691276 1.15 1.39
Palanca de control del estrangulador (antiguo 523-
53 6691239 1.15 1.39
TANQUE
54A 6697951 21.63 26.17
Collar 5.8 (antiguo 659-00801-20)
55 6692244 1.15 1.39
Goma de retorno hasta 7.2014 (antigua 6684627)
56 6697846 1.04 1.26
Tubo de combustible 3x5x65 (antiguo 700-03005-06)
57 6684626 2.15 2.60
No hay información disponible, no se puede pedir
58 6684620
Clip D6 (antiguo 680-00070-20)
59 6685198 1.15 1.39
No hay información disponible, no se puede pedir
60 6698970
Arandela
61 6689681 1.15 1.39
Tapa del tanque D Ass'y (antiguo 595-03002-90/6685
62 6691748 7.59 9.18
Perno de agujero hexagonal 5x20ps (antiguo 994-630
63 6695506 1.15 1.39
Perno de agujero hexagonal 5x16/ps (antiguo 994-63
64 6695504 1.15 1.39
Perno (con brida)
64A 6696574 1.05 1.27
Tornillo autoperforante 4x14 P (viejo 993-49040-14
65 6695280 1.15 1.39
Arandela
66 6685070 1.15 1.39
Arandela (antiguo 992-10050-012)
67 6684662 2.15 2.60
Tapa del Cilindro Negro (anterior 016-07500-20)
71 6685693 4.79 5.79
Perno de agujero hexagonal 5x16/ps (antiguo 994-63
72 6695504 1.15 1.39
Tornillo Hex. Orificio 6x65 (antiguo 990-51060-653
73 6695067 1.15 1.39
Arandela
74 6684639 2.15 2.60
Silenciador Comp. (antiguo 706-0740a-80)
75 6692575 54.30 65.70
Protector del silenciador (antiguo 738-0740a-80)
77 6692817 20.11 24.34
Guía de aire
79 6687216 3.30 3.99
Arandela
80 6684642 2.15 2.60
No hay información disponible, no se puede pedir
80A 6697619
Zapato de embrague
81 6684643 11.55 13.98
No hay información disponible, no se puede pedir
81A 6697656
Resorte de embrague (viejo 342-0630b-20)
82 6684644 2.15 2.60
Resorte de embrague
82A 6697657 1.04 1.26
Placa de embrague A 0.5 (antigua 348-0630a-20/6689
83 6684645 2.15 2.60
Placa de embrague A (antiguo 348-0602r-20)
83A 6689528 1.15 1.39
Perno de paso (antiguo 357-0075t-20)
84 6684646 2.15 2.60
Perno de paso (antiguo 357-00601-20)
84A 6689627 1.15 1.39
Tornillo de agujero hexagonal M5x18/ws (anterior 9
85 6684647 2.15 2.60
Arandela
86 6684648 2.15 2.60
Conjunto de embrague
87 6697655 6.76 8.18
Bolt de agujero hexagonal 4x15/ps (antiguo 994-630
88 6684682 2.15 2.60
Escudo térmico
89 6687265 4.45 5.38
Tornillo autorroscante 4x14 (antiguo 993-48040-142
90 6684751 2.15 2.60
Carcasa del ventilador
91 6687037 19.81 23.97
Goma de cable principal (ancien 203-11660-20)
92 6688057 1.15 1.39
Junta de escape especial (antiguo 751-06500-20)
93 6692886 1.15 1.39
Set de Tubo de Escape (antiguo 734-0740a-90)
94 6692716 4.79 5.79
Tornillo M4x8/ws (anterior 994-36040-081)
95 6684651 2.15 2.60
Arresta chispas (antiguo 732-0740a-20) Nuevo
96 6692702 2.31 2.80
Cuerpo del arrancador de retroceso (antiguo 762-03
101 6684938 23.45 28.37
Cuerpo de arranque de retroceso Comp. (antiguo 772
102 6684944 17.24 20.86
Carrete de Cuerda de Arranque (viejo 774-03045-20)
103 6684941 6.44 7.79
Resorte de retroceso (viejo 779-03045-20)
104 6684942 9.40 11.37
Brazo oscilante (viejo 777-03045-20)
105 6684940 2.15 2.60
Tornillo de ajuste (antiguo 839-03045-20)
106 6684679 2.15 2.60
Polea estancia (viejo 771-03045-20)
107 6684939 2.15 2.60
Cuerda 3.0x800 (viejo 783-03045-20)
108 6684943 4.29 5.19
Manija de inicio
109 6684680 2.15 2.60
Ya no disponible, sin reemplazo
110 6685000
Polea de arranque (antiguo 798-03045-20)
111 6684937 6.44 7.79
Tornillo de agujero hexagonal 4x18ws (antiguo 994-
112 6695508 1.15 1.39
Cuerpo de bomba comp. (antiguo 575-25153-80)
121 6684879 62.16 75.22
Bomba de cebado comp. (antiguo 442-25151-80)
122 6684687 16.34 19.77
Cubierta de diafragma (antiguo 476-25151-20)
123 6684688 8.58 10.38
Cuerpo de cebado (antiguo 447-25108-20)
124 6684689 6.44 7.79
Diafragma de medición (antiguo 474-25601-20)
125 6684690 18.00 21.78
Junta de diafragma (antiguo 475-25153-20)
126 6684691 8.58 10.38
Diafragma de bomba (antiguo 576-25100-20 & 6696325
127 6684693 8.58 10.38
Junta de bomba (antiguo 577-25292-20 & 6696321)
128 6684692 29.19 35.32
Chorro principal #38.5 (antiguo 599-200bw-38/66918
129 6696130 5.78 6.99
O-RING (antiguo 550-25100-20)
130 6684695 4.29 5.19
Anillo de parada (antiguo 489-25100-20)
131 6684696 2.15 2.60
Giratorio (antiguo 539-25120-20)
132 6684697 6.44 7.79
Tornillo de Ajuste del Acelerador (antiguo 514-251
133 6684870 2.15 2.60
Regulador de Cable (antiguo 544-25164-20)
134 6684873 6.44 7.79
Empaquetadura del Limpiador (antiguo 431-0634c-20)
137 6684875 4.29 5.19
Tornillo de ajuste (antiguo 548-25151-20 & 6696324
138 6684699 2.15 2.60
Arandela (antiguo 549-25165-20)
139 6684874 2.15 2.60
Pantalla de entrada (antiguo 578-25007-20)
140 6684700 4.29 5.19
Caja de engranajes A Comp. (antiguo 002-32182-80)
151 6685578 28.14 34.05
Ya no disponible, sin reemplazo
152 6685593
Caja de embrague Comp. (antiguo 226-32120-80)
153 6688198 16.34 19.77
Engranaje 2 (antiguo 012-32120-20)
154 6685655 30.25 36.60
Engranaje 3 (antiguo 016-32169-20) Nuevo
155 6685703 94.38 114.19
Chaveta de Wood-ruff 3x10x3.7 (antigua 068-00300-2
156 6686454 1.15 1.39
Rodamiento de bolas 6001z
157 6695532 6.60 7.99
Rodamiento de bolas 6001 C3
158 6684608 3.80 4.60
Anillo de Parada C-12 Exterior
159 6684664 2.15 2.60
No hay información disponible, no se puede pedir
160 6685786
Rodamiento de bolas #7202b
161 6695587 14.21 17.20
Arandela C 5.0 (antiguo 040-32120-20)
162 6686065 3.30 3.99
Rodamiento de bolas #6202z
163 6695559 6.44 7.79
Arandela
164 6695206 1.15 1.39
Anillo de tope C-35, interno (antiguo 993-51035-00
165 6695296 1.15 1.39
Chaveta Wood-ruff 3x13x5 (antiguo 068-01006-20)
166 6686455 1.15 1.39
Eje de transmisión (antiguo 022-32183-20)
167 6685824 104.51 126.46
Tornillo 5x18/s (antiguo 994-14050-181)
168 6695339 1.15 1.39
Anillo de parada C-13, exterior (antiguo 993-50013
169 6695283 1.15 1.39
TEATRO DE GRASA COMP. (VIEJO 300-32250-80)
170 6688643 1.15 1.39
Tornillo Plus 6x30 (antiguo 990-23060-301)
191 6695022 1.15 1.39
Arandela
192 6695219 1.15 1.39
Componente del Mango A (antiguo 258-71020-80) Nuev
193 6688370 30.25 36.60
Empuñadura A (antigua 165-33130-20/6691224)
194 6687624 5.78 6.99
Palanca del acelerador (antiguo 060-71020-20)
195 6686401 1.15 1.39
Tornillo autoperforante 4x14 P (viejo 993-49040-14
196 6695280 1.15 1.39
Tornillo 4x6 (antiguo 990-11040-061)
197 6694860 1.15 1.39
Abrazadera de cuerda (antiguo 198-33130-20)
198 6688015 1.15 1.39
Tornillo Plus 6x16 (antiguo 990-23060-161)
199 6695019 1.15 1.39
Arandela
200 6695219 1.15 1.39
Componente del Mango B (antiguo 259-3210a-80)
201 6688372 13.20 15.97
Empuñadura (antiguo 055-32130-20)
202 6686350 5.28 6.38
Arandela
203 6695225 1.15 1.39
Cuerpo del acelerador B (antiguo 884-71020-20)
204 6693818 3.30 3.99
Cuerpo del acelerador A (antiguo 875-71020-20)
205 6693795 3.30 3.99
Interruptor de parada comp. (antiguo 170-71020-80)
207 6687776 8.58 10.38
Botón de parada Marca (antiguo 925-33160-20)
208 6694588 1.15 1.39
Botón Stop (antiguo 258-11650-20)
209 6688366 1.15 1.39
Tornillo 3x10 (antiguo 994-31030-101)
210 6684913 2.15 2.60
Resorte del Acelerador (antiguo 061-71020-20)
211 6686421 1.15 1.39
Cable del acelerador 400+30 (antiguo 885-71021-80)
212 6693988 6.28 7.59
Tubo de protección 345l (antiguo 164-07034-50)
213 6687535 1.15 1.39
Soporte de manija del portabrocas (antiguo 155-321
214 6687420 4.45 5.38
Soporte de la manija comp. (antiguo 265-71000-80)
215 6688404 15.88 19.21
Arandela
216 6695219 1.15 1.39
No hay información disponible, no se puede pedir
217 6684792
No hay información disponible, no se puede pedir
501 6693647
Llave combinada 10x19 (antiguo 036-29710-11/668599
502 6685999 5.11 6.19
Adaptador de mango (antiguo 076-71020-20)
503 6686620 13.53 16.37
