Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TPS-270PFS'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

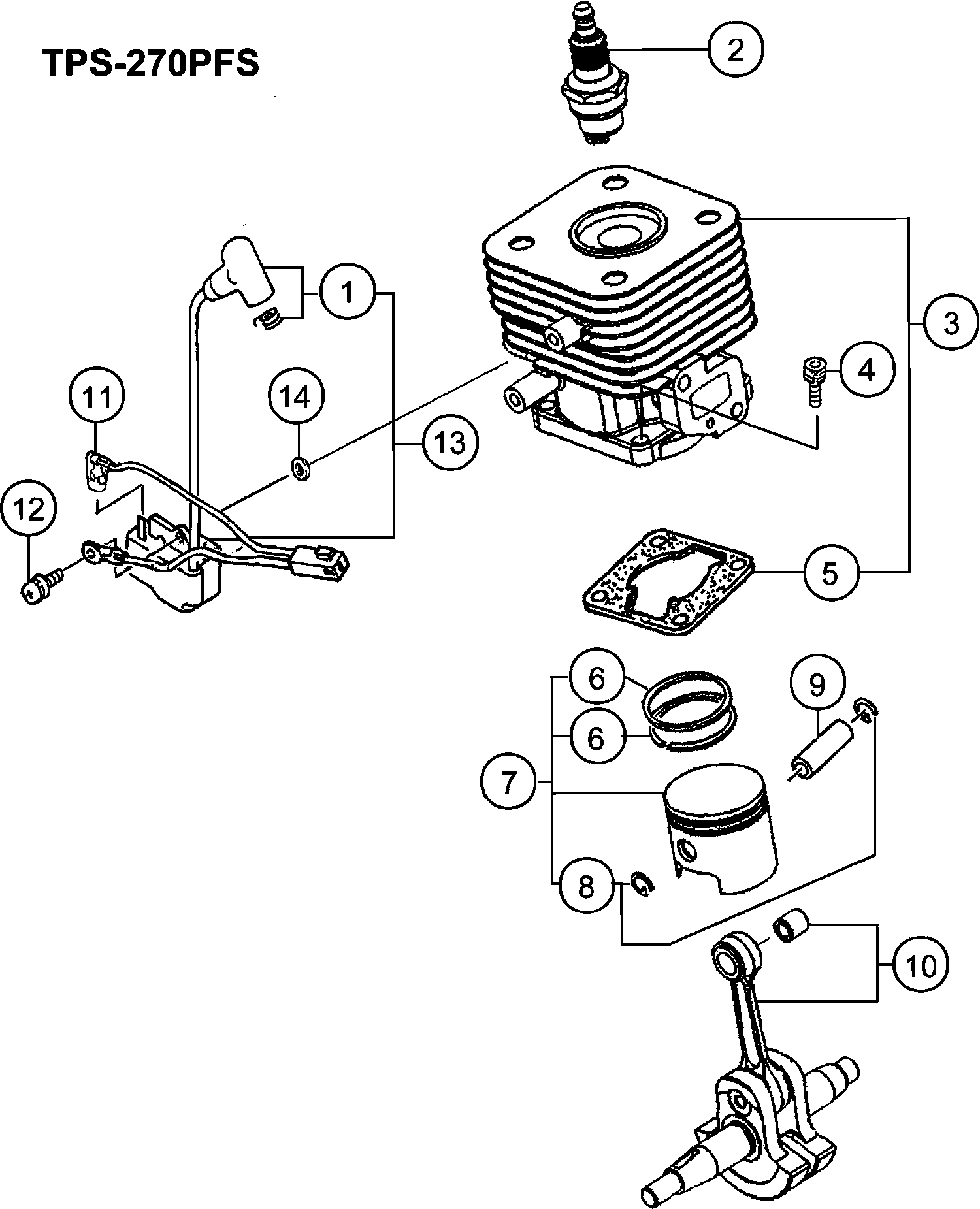

Dibujo técnico de los/las Hikoki TPS-270PFS
Lista de las piezas de repuesto de Hikoki TPS-270PFS
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Ensamblaje de tapa de enchufe (antiguo 157-01680-9 | ||||
| 1 | 6684894 | 8.58 | 10.38 | |
| BUJÍA BMR6A | ||||
| 2 | 6699315 | 13.35 | 16.15 | |
| No hay información disponible, no se puede pedir | ||||
| 3 | 6685495 | |||
| Bolt M5x18 / s hexagonal (antiguo 994-61050-184) | ||||
| 4 | 6684586 | 2.15 | 2.60 | |
| Junta del cilindro (antiguo 017-07350-20) | ||||
| 5 | 6684896 | 2.15 | 2.60 | |
| Anillo de pistón (antiguo 041-01700-20) | ||||
| 6 | 6686121 | 4.45 | 5.38 | |
| Conjunto de pistones (antiguo 030-07350-90) | ||||
| 7 | 6685902 | 20.11 | 24.34 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 8 | 6684590 | 2.15 | 2.60 | |
| Pasador de pistón (antiguo 037-07045-20) | ||||
| 9 | 6684591 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 10 | 6686219 | |||
| Conjunto de cables de plomo (antiguo 191-01680-90) | ||||
| 11 | 6687965 | 3.30 | 3.99 | |
| Tornillo de alta tensión 4x18ws (antiguo 994-16040 | ||||
| 12 | 6695407 | 1.15 | 1.39 | |
| Ya no disponible, sin reemplazo | ||||
| 13 | 6687688 | |||
| Arandela (antiguo 182-0186a-20) | ||||
| 14 | 6684600 | 2.15 | 2.60 | |
| Calzo de eje de engranaje 0.20 (antiguo 330-00200- | ||||
| 21 | 6684604 | 2.15 | 2.60 | |
| Calzo de eje de engranaje 0.30 (antiguo 330-00200- | ||||
| 21 | 6684605 | 2.15 | 2.60 | |
| Rotór de Magneto Combinado Fw- (antiguo 155-21014- | ||||
| 22 | 6687385 | 22.24 | 26.91 | |
| Tuerca M8 (antiguo 991-01080-011/327325/332299/726 | ||||
| 23 | 6684612 | 2.15 | 2.60 | |
| Arandela M8 (antiguo 992-01080-011) | ||||
| 24 | 6684611 | 2.15 | 2.60 | |
| Caja de cigüeñal (antiguo 072-03045-94) | ||||
| 25 | 6684905 | 54.45 | 65.88 | |
| Sello de aceite | ||||
| 26 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 27 | 6684608 | 3.80 | 4.60 | |
| Junta de cárter (Antiguo 090-07350-22) | ||||
| 28 | 6684904 | 2.15 | 2.60 | |
| Tornillo hexagonal M5x16/s (antiguo 994-61050-164) | ||||
| 29 | 6684903 | 2.15 | 2.60 | |
| Junta del colector de admisión | ||||
| 41 | 6689895 | 1.15 | 1.39 | |
| Juego de Aislantes (viejo 404-07020-91) | ||||
| 42 | 6689972 | 6.28 | 7.59 | |
| Tornillo de orificio hexagonal 5x25/ws (antiguo 99 | ||||
| 43 | 6684617 | 2.15 | 2.60 | |
| Junta del carburador (antiguo 402-0656a-20) | ||||
| 44 | 6684616 | 2.15 | 2.60 | |
| Placa de estrangulamiento 2.0 (antiguos 528-0652n- | ||||
| 45 | 6691276 | 1.15 | 1.39 | |
| Ya no disponible, sin reemplazo | ||||
| 46 | 6690120 | |||
| Esponja de limpieza | ||||
| 47 | 6690365 | 1.15 | 1.39 | |
| No hay información disponible, no se puede pedir | ||||
| 48 | 6690402 | |||
| Comp. de perno de fijación de la cubierta | ||||
| 49 | 6698730 | 3.15 | 3.81 | |
| Tornillo 5x55 (antiguo 990-11050-552) | ||||
| 50 | 6694914 | 1.15 | 1.39 | |
| Arandela (antiguo 992-10050-012) | ||||
| 51 | 6684662 | 2.15 | 2.60 | |
| Arandela 5 (antiguo 992-00050-011) | ||||
| 52 | 6684864 | 2.15 | 2.60 | |
| Set carburador Wyj-463 (antiguo 455-0740a-90) | ||||
| 53 | 6690522 | 80.31 | 97.18 | |
| Palanca de control del estrangulador (antiguo 523- | ||||
| 54 | 6691239 | 1.15 | 1.39 | |
| Tanque Blanco (antiguo 591-07350-22/6691519/669160 | ||||
| 55 | 6691602 | 15.13 | 18.30 | |
| Collar C (antiguo 659-04300-20) | ||||
| 56 | 6684623 | 2.15 | 2.60 | |
| Goma de retorno hasta 7.2014 (antigua 6684627) | ||||
| 57 | 6697846 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 58 | 6684626 | |||
| No hay información disponible, no se puede pedir | ||||
| 59 | 6684620 | |||
| Clip D6 (antiguo 680-00070-20) | ||||
| 60 | 6685198 | 1.15 | 1.39 | |
| Ya no disponible, sin reemplazo | ||||
| 61 | 6684618 | |||
| Perno con agujero hexagonal 5x20/ps (antiguo 994-6 | ||||
| 62 | 6684634 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 63 | 6685049 | |||
| Tornillo autoperforante 4x14 P (viejo 993-49040-14 | ||||
| 64 | 6695280 | 1.15 | 1.39 | |
| Arandela | ||||
| 65 | 6685070 | 1.15 | 1.39 | |
| Soporte (antiguo 940-07350-20) | ||||
| 66 | 6694787 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 67 | 6684625 | |||
| Tapa del Cilindro Negro (anterior 016-07500-20) | ||||
| 81 | 6685693 | 4.79 | 5.79 | |
| Perno de agujero hexagonal 5x16/ps (antiguo 994-63 | ||||
| 82 | 6695504 | 1.15 | 1.39 | |
| Tornillo Hex. Orificio 6x65 (antiguo 990-51060-653 | ||||
| 83 | 6695067 | 1.15 | 1.39 | |
| Arandela | ||||
| 84 | 6684639 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 85 | 6699282 | |||
| Ya no disponible, sin reemplazo | ||||
| 86 | 6692888 | |||
| Set de Tubo de Escape (antiguo 734-07255-90) | ||||
| 87 | 6692715 | 3.30 | 3.99 | |
| Tornillo M4x8/ws (anterior 994-36040-081) | ||||
| 88 | 6684651 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 89 | 6692701 | |||
| Protector del silenciador Blk (antiguo 738-07500-2 | ||||
| 90 | 6692818 | 13.04 | 15.78 | |
| Tornillo 4x18/ps (antiguo 994-15040-182) | ||||
| 91 | 6695375 | 1.15 | 1.39 | |
| Cubierta de la clavija (antiguo 257-03045-20) | ||||
| 92 | 6688344 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 93 | 6684642 | |||
| Zapato de embrague | ||||
| 94 | 6684643 | 11.55 | 13.98 | |
| Resorte de embrague (viejo 342-0630b-20) | ||||
| 95 | 6684644 | 2.15 | 2.60 | |
| Placa de embrague A 0.5 (antigua 348-0630a-20/6689 | ||||
| 96 | 6684645 | 2.15 | 2.60 | |
| Perno de paso (antiguo 357-0075t-20) | ||||
| 97 | 6684646 | 2.15 | 2.60 | |
| Perno con agujero hexagonal 5x20/ps (antiguo 994-6 | ||||
| 98 | 6684634 | 2.15 | 2.60 | |
| Conjunto de embrague | ||||
| 99 | 6699640 | 12.88 | 15.58 | |
| Arandela | ||||
| 100 | 6684648 | 2.15 | 2.60 | |
| Tornillo autotaladrante D4.5x16 (antiguo 990-72045 | ||||
| 101 | 6684636 | 2.15 | 2.60 | |
| Escudo térmico | ||||
| 102 | 6687265 | 4.45 | 5.38 | |
| Cuerda de arranque 3.5x860 (antiguo 783-0720f-20/6 | ||||
| 103 | 6684674 | 4.29 | 5.19 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 104 | 6684675 | 11.55 | 13.98 | |
| Carrete de cuerda de arranque | ||||
| 105A | 6699997 | 8.41 | 10.18 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 106 | 6684677 | 8.58 | 10.38 | |
| PLACA DE LEVA | ||||
| 107A | 6699996 | 2.55 | 3.09 | |
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 108 | 6684679 | 2.15 | 2.60 | |
| Manija de inicio | ||||
| 109 | 6684680 | 2.15 | 2.60 | |
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 110 | 6684681 | 13.20 | 15.97 | |
| Tornillo 4x18/ps (antiguo 994-15040-182) | ||||
| 111 | 6695375 | 1.15 | 1.39 | |
| Anillo de retención D4e (antiguo 993-55040-001) | ||||
| 112 | 6685101 | 1.15 | 1.39 | |
| Muelle de trinquete de arranque (antiguo 790-06097 | ||||
| 113 | 6684684 | 4.29 | 5.19 | |
| Empuñadura de arranque (antiguo 788-0651h-20) | ||||
| 114 | 6684685 | 4.29 | 5.19 | |
| Ass'y de Placa de Leva | ||||
| 115 | 6699691 | 6.10 | 7.38 | |
| No hay información disponible, no se puede pedir | ||||
| 117 | 6684673 | |||
| Cuerpo de bomba comp. (antiguo 575-25153-80) | ||||
| 121 | 6684879 | 62.16 | 75.22 | |
| Bomba de cebado comp. (antiguo 442-25151-80) | ||||
| 122 | 6684687 | 16.34 | 19.77 | |
| Cubierta de diafragma (antiguo 476-25151-20) | ||||
| 123 | 6684688 | 8.58 | 10.38 | |
| Cuerpo de cebado (antiguo 447-25108-20) | ||||
| 124 | 6684689 | 6.44 | 7.79 | |
| Ya no disponible, sin reemplazo | ||||
| 125 | 6684690 | |||
| Junta de diafragma (antiguo 475-25153-20) | ||||
| 126 | 6684691 | 8.58 | 10.38 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 127 | 6684693 | 8.58 | 10.38 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 128 | 6684692 | 29.19 | 35.32 | |
| Chorro principal #38.5 (antiguo 599-200bw-38/66918 | ||||
| 129 | 6696130 | 5.78 | 6.99 | |
| O-RING (antiguo 550-25100-20) | ||||
| 130 | 6684695 | 4.29 | 5.19 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 131 | 6684696 | 2.15 | 2.60 | |
| Giratorio (antiguo 539-25120-20) | ||||
| 132 | 6684697 | 6.44 | 7.79 | |
| Tornillo de Ajuste del Acelerador (antiguo 514-251 | ||||
| 133 | 6684870 | 2.15 | 2.60 | |
| Regulador de Cable (antiguo 544-25164-20) | ||||
| 134 | 6684873 | 6.44 | 7.79 | |
| Empaquetadura del Limpiador (antiguo 431-0634c-20) | ||||
| 135 | 6684875 | 4.29 | 5.19 | |
| Tornillo de ajuste (antiguo 548-25151-20 & 6696324 | ||||
| 136 | 6684699 | 2.15 | 2.60 | |
| Arandela (antiguo 549-25165-20) | ||||
| 137 | 6684874 | 2.15 | 2.60 | |
| Pantalla de entrada (antiguo 578-25007-20) | ||||
| 138 | 6684700 | 4.29 | 5.19 | |
| Tambor de embrague comp. (antiguo 289-03070-80) | ||||
| 151 | 6688580 | 10.89 | 13.17 | |
| Anillo de Parada C-12 Exterior | ||||
| 152 | 6684664 | 2.15 | 2.60 | |
| Amortiguador de Goma (anterior 599-00980-21) | ||||
| 153 | 6691823 | 3.30 | 3.99 | |
| Tornillo con agujero hexagonal 5x16 (antiguo 990-5 | ||||
| 154 | 6695046 | 1.15 | 1.39 | |
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 155 | 6684709 | 2.15 | 2.60 | |
| Carcasa del ventilador | ||||
| 156 | 6686959 | 15.13 | 18.30 | |
| Soporte de tubo, TPE | ||||
| 157 | 6689651 | 5.94 | 7.18 | |
| Arandela M5 (old 992-01050-061) | ||||
| 158 | 6684918 | 2.15 | 2.60 | |
| Arandela | ||||
| 159 | 6689159 | 1.15 | 1.39 | |
| Accesorio de metal (antiguo 361-00990-20) | ||||
| 160 | 6689664 | 3.30 | 3.99 | |
| Eje de transmisión 1829l (antiguo 343-32346-20) | ||||
| 181 | 6689443 | 17.55 | 21.24 | |
| Tubo de Eje de Accionamiento Comp. (antiguo 668930 | ||||
| 182 | 6699653 | 32.06 | 38.80 | |
| Bocina Ass'y (antiguo 6684831) | ||||
| 183 | 6697839 | 4.29 | 5.19 | |
| Tuerca hex. 6 (antiguo 6684792/991-01060-041/79044 | ||||
| 184 | 6684835 | 2.15 | 2.60 | |
| Asa de Bucle, 24 Diam., negro (antiguo 500-37286-2 | ||||
| 185 | 6691046 | 5.78 | 6.99 | |
| Soporte de mango A (antiguo 506-37300-20) | ||||
| 186 | 6691134 | 2.31 | 2.80 | |
| Empuñadura de la mano (antiguo 503-3738e-20) | ||||
| 187 | 6691098 | 6.44 | 7.79 | |
| Perno 6x43/p (negro) (antiguo 994-23060-432) | ||||
| 188 | 6684838 | 2.15 | 2.60 | |
| Tornillo autorroscante 5x20 (antiguo 993-11052-012 | ||||
| 189 | 6695255 | 1.15 | 1.39 | |
| Arandela | ||||
| 190 | 6689681 | 1.15 | 1.39 | |
| Ensamblaje de metal de elevación (antiguo 335-3752 | ||||
| 191 | 6689277 | 3.30 | 3.99 | |
| Palanca de aceleración Ass'y 24 (antiguo 870-38551 | ||||
| 192 | 6693773 | 44.31 | 53.62 | |
| Cable del acelerador | ||||
| 193 | 6693984 | 40.24 | 48.69 | |
| Cable del acelerador 4t (antiguo 887-38551-80) | ||||
| 194 | 6694026 | 14.68 | 17.76 | |
| Interruptor de parada comp (antiguo 156-38551-80) | ||||
| 195 | 6687463 | 9.74 | 11.78 | |
| No hay información disponible, no se puede pedir | ||||
| 196 | 6687526 | |||
| Ya no disponible, sin reemplazo | ||||
| 197 | 6684721 | |||
| Resorte de retorno (antiguo 832-38400-20) | ||||
| 198 | 6684722 | 2.15 | 2.60 | |
| Tornillo M5x20 (antiguo 994-31050-203) | ||||
| 199 | 6684803 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 200 | 6684727 | |||
| Tornillo M4x20 (negro) (antiguo 993-46040-202) | ||||
| 201 | 6684725 | 2.15 | 2.60 | |
| Palanca del acelerador (antiguo 880-38400-20) | ||||
| 202 | 6684804 | 8.58 | 10.38 | |
| Cubierta del tanque de aceite | ||||
| 221 | 6686138 | 2.31 | 2.80 | |
| Collar 3 | ||||
| 222 | 6699273 | 1.15 | 1.39 | |
| Ya no disponible, sin reemplazo | ||||
| 223 | 6699567 | |||
| O-ring P-5 (antiguo 999-67005-000/6698965) | ||||
| 224 | 6695661 | 1.15 | 1.39 | |
| Perno escalonado A (antiguo 382-32304-20) | ||||
| 225 | 6689757 | 4.45 | 5.38 | |
| Bomba de aceite Comp. (antiguo 071-32344-80) | ||||
| 226 | 6686487 | 17.09 | 20.68 | |
| O-ring P-5 (antiguo 999-67005-000/6698965) | ||||
| 227 | 6695661 | 1.15 | 1.39 | |
| Resorte de bomba de aceite (antiguo 449-32304-20) | ||||
| 228 | 6690381 | 1.15 | 1.39 | |
| Comp. pistón de bomba de aceite (antiguo 073-32304 | ||||
| 229 | 6686608 | 2.31 | 2.80 | |
| Ensamble de empaque de tanque desde J093880 | ||||
| 230 | 6699566 | 2.31 | 2.80 | |
| Tubo de combustible 3x5x60 (antiguo 700-53005-06) | ||||
| 231 | 6692414 | 1.15 | 1.39 | |
| Tornillo pequeño 4x12ws (antiguo 994-16040-126) | ||||
| 232 | 6695403 | 1.15 | 1.39 | |
| Arandela | ||||
| 233 | 6684661 | 2.15 | 2.60 | |
| Filtro del aceite (antiguo 487-32345-20) | ||||
| 234 | 6690917 | 1.15 | 1.39 | |
| Asamblea del Filtro (viejo 486-32345-90) | ||||
| 235 | 6690913 | 2.31 | 2.80 | |
| Tubo de combustible 3x5x75 (antiguo 700-53005-07) | ||||
| 236 | 6692415 | 1.15 | 1.39 | |
| Ajustador de la bomba de aceite (antiguo 501-32304 | ||||
| 237 | 6691066 | 4.45 | 5.38 | |
| O-ring P-5 (antiguo 999-67005-000/6698965) | ||||
| 238 | 6695661 | 1.15 | 1.39 | |
| Anillo de tope E-6 (antiguo 993-55060-001) | ||||
| 239 | 6695311 | 1.15 | 1.39 | |
| Tapa del tanque de aceite (antiguo 624-32304-92) | ||||
| 240 | 6692050 | 12.05 | 14.58 | |
| Banjo, Bomba de Aceite (antiguo 082-32304-20) | ||||
| 241 | 6686637 | 1.15 | 1.39 | |
| Anillo en O P-15 | ||||
| 242 | 6698966 | 1.04 | 1.26 | |
| Tuerca de presión | ||||
| 243 | 6695239 | 1.15 | 1.39 | |
| Arandela | ||||
| 244 | 6695187 | 1.15 | 1.39 | |
| Anillo de goma 1.4 (antiguo 999-67001-413) | ||||
| 245 | 6695656 | 1.15 | 1.39 | |
| Perno de orificio hexagonal 5x22/s (modelo anterio | ||||
| 261 | 6695492 | 1.15 | 1.39 | |
| Tornillo con agujero hexagonal 5x10 (antiguo 990-5 | ||||
| 262 | 6695042 | 1.15 | 1.39 | |
| No hay información disponible, no se puede pedir | ||||
| 263 | 6695458 | |||
| Caso (viejo 019-32304-22) | ||||
| 264 | 6685793 | 14.35 | 17.36 | |
| Juego de piñón de engranaje de repuesto (antiguo 3 | ||||
| 265 | 6688836 | 36.15 | 43.74 | |
| Rodamiento de bolas 609 | ||||
| 266 | 6684734 | 8.58 | 10.38 | |
| Rodamiento de bolas 609z ST | ||||
| 267 | 6684735 | 8.58 | 10.38 | |
| Anillo de parada C-9, exterior (antiguo 993-50009- | ||||
| 268 | 6695281 | 1.15 | 1.39 | |
| Anillo de parada C-24.inner (antiguo 993-51024-002 | ||||
| 269 | 6684732 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 270 | 6693248 | |||
| Rodamiento de bolas 627 C3 | ||||
| 271 | 6695568 | 5.61 | 6.79 | |
| Rodamiento de bolas 638zz | ||||
| 272 | 6697603 | 4.63 | 5.60 | |
| Anillo de retención C-28.interior (antiguo 993-510 | ||||
| 273 | 6684741 | 2.15 | 2.60 | |
| Rueda dentada Comp.,3/8"(viejo 319-32304-80) | ||||
| 274 | 6689117 | 36.15 | 43.74 | |
| Tuerca de brida | ||||
| 275 | 6695170 | 1.15 | 1.39 | |
| Cubierta lateral comp. (antiguo 039-32304-80) | ||||
| 276 | 6686038 | 5.11 | 6.19 | |
| Tuerca de abrazadera de barra de cadena (antiguo 1 | ||||
| 277 | 6687105 | 1.15 | 1.39 | |
| Pasador de golpeo para barra de cadena (antiguo 12 | ||||
| 278 | 6687130 | 4.45 | 5.38 | |
| Placa de guía (antiguo 6690726) | ||||
| 279 | 6697596 | 3.30 | 3.99 | |
| Perno de apriete de la barra de la cadena (antiguo | ||||
| 280 | 6686803 | 4.45 | 5.38 | |
| Tensor de la cadena completo (modelo antiguo 116-3 | ||||
| 281 | 6687063 | 4.45 | 5.38 | |
| Leva (antiguo 452-32344-20) | ||||
| 282 | 6690428 | 1.15 | 1.39 | |
| Collar (antiguo 031-32344-20) | ||||
| 283 | 6685962 | 3.30 | 3.99 | |
| Llave combinada de caja 13x19 Minus (antiguo 883-3 | ||||
| 501 | 6693809 | 4.45 | 5.38 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 6684766 | |||
| Cubierta de cadena 10" (antiguo 941-32333-20) | ||||
| 503 | 6694796 | 6.28 | 7.59 | |
| No hay información disponible, no se puede pedir | ||||
| 504 | 6684813 | |||
| No hay información disponible, no se puede pedir | ||||
| 505 | 6692867 | |||
| No hay información disponible, no se puede pedir | ||||
| 506 | 6699679 | |||
| No hay información disponible, no se puede pedir | ||||
| 507 | 6686882 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 6699682 | |||
