Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki TRB24EA'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

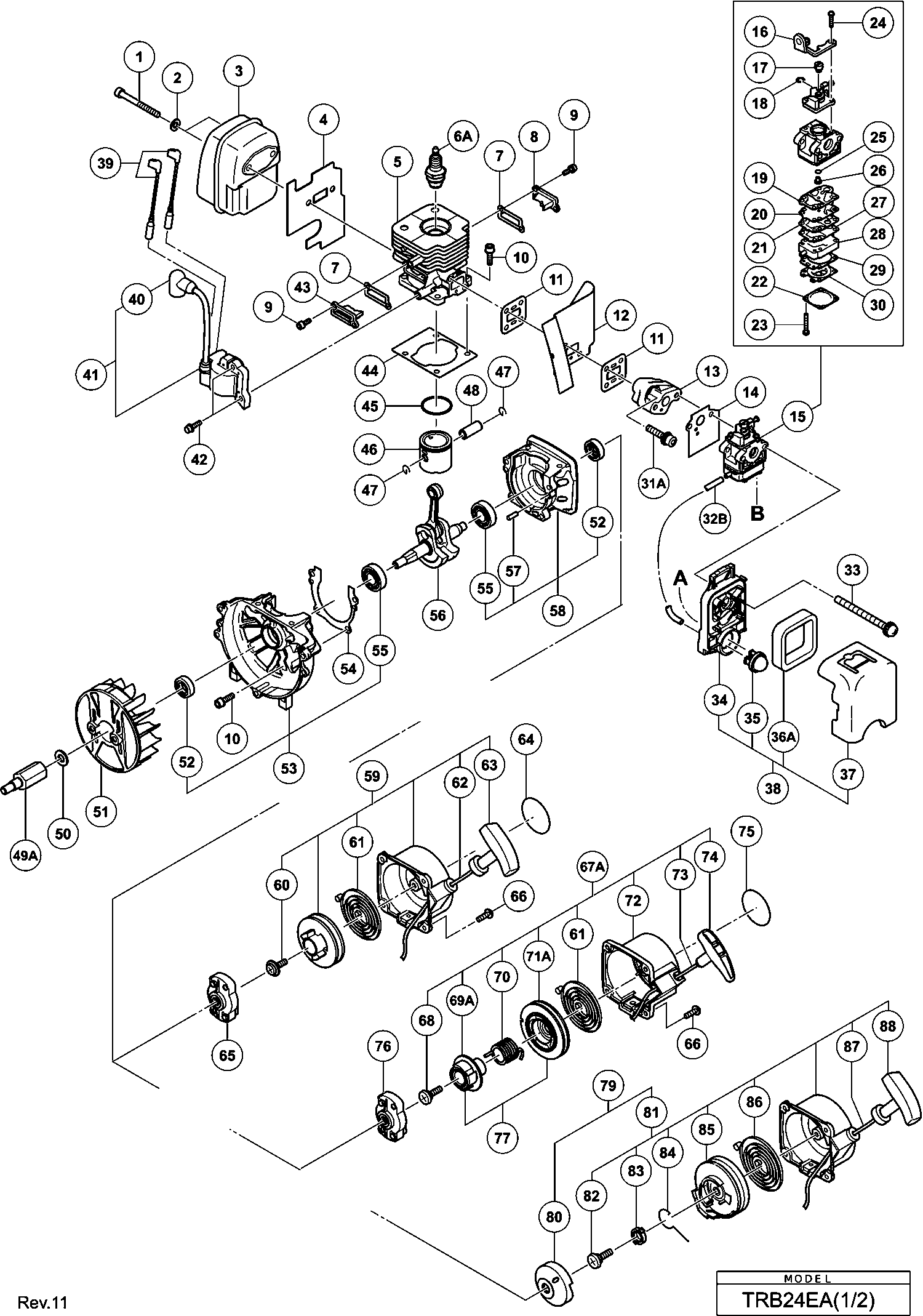

Dibujo técnico de los/las Hikoki TRB24EA
Lista de las piezas de repuesto de Hikoki TRB24EA
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Hex. Llave de vaso Hd. Tornillo M6x65 | ||||
| 1 | 6698384 | 1.05 | 1.27 | |
| Arandela M6 (10 Piezas) | ||||
| 2 | 949432 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 3 | 6698376 | |||
| ESCUDO DE CALOR | ||||
| 4 | 6698374 | 6.15 | 7.44 | |
| CILINDRO | ||||
| 5 | 6698362 | 30.53 | 36.94 | |
| Bujía Bmr7a | ||||
| 6A | 6699316 | 8.91 | 10.78 | |
| Empaque de la cubierta | ||||
| 7 | 6698365 | 1.05 | 1.27 | |
| Cubierta de válvula de escape (a) | ||||
| 8 | 6698363 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal M4x12 | ||||
| 9 | 6698385 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 10 | 6698386 | |||
| No hay información disponible, no se puede pedir | ||||
| 11 | 6684865 | |||
| Sartén Flash | ||||
| 12 | 6698372 | 2.10 | 2.54 | |
| Aislante de carburador | ||||
| 13 | 6698387 | 3.15 | 3.81 | |
| Empaque del carburador | ||||
| 14 | 6698405 | 2.10 | 2.54 | |
| Carburador Ass'y (wyc-27) Incluido.16-30 | ||||
| 15 | 6698373 | 45.65 | 55.24 | |
| Giro | ||||
| 17 | 6696830 | 4.45 | 5.38 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 18 | 6684696 | 2.15 | 2.60 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 19 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 20 | 6684693 | 8.58 | 10.38 | |
| Placa de bomba (antiguo 523-25100-20) | ||||
| 21 | 6691242 | 2.31 | 2.80 | |
| Cubierta del diafragma (antiguo 476-25004-20) | ||||
| 22 | 6685222 | 4.45 | 5.38 | |
| Tornillo de fijación (antiguo 548-25101-20) | ||||
| 23 | 6691312 | 1.15 | 1.39 | |
| Tornillo de ajuste M3x12 | ||||
| 24 | 6696829 | 1.04 | 1.26 | |
| O-RING (antiguo 550-25100-20) | ||||
| 25 | 6684695 | 4.29 | 5.19 | |
| Inyector principal #36 (antiguo 599-2001w-36) | ||||
| 26 | 6697090 | 5.45 | 6.59 | |
| Placa de circuito (antiguo 522-25100-20) | ||||
| 27 | 6691234 | 3.30 | 3.99 | |
| Cuerpo de la bomba | ||||
| 28 | 6696828 | 13.36 | 16.17 | |
| Ya no disponible, sin reemplazo | ||||
| 29 | 6685220 | |||
| Diafragma de medición (antiguo 474-25601-20) | ||||
| 30 | 6684690 | 18.00 | 21.78 | |
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 31A | 6698844 | 1.20 | 1.45 | |
| Tubo de combustible 2.5x4x80 (antiguo 700-02504-08 | ||||
| 32D | 6692347 | 1.15 | 1.39 | |
| Tornillo de máquina con arandelas M5x60 (negro) | ||||
| 33 | 307224 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 34 | 6696832 | |||
| Bomba de Cebado Comp. (antiguo 442-25143-80) | ||||
| 35 | 6685139 | 5.94 | 7.18 | |
| Ya no disponible, sin reemplazo | ||||
| 36A | 6600704 | |||
| No hay información disponible, no se puede pedir | ||||
| 37 | 6696831 | |||
| Ensamblaje de limpiador de aire | ||||
| 38 | 6696549 | 9.13 | 11.04 | |
| Cable (l325) | ||||
| 39 | 6696566 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 40 | 6696833 | |||
| Bobina | ||||
| 41 | 6698397 | 18.56 | 22.46 | |
| Tornillo de cabeza hexagonal (con arandelas) M4x18 | ||||
| 42 | 6698388 | 1.05 | 1.27 | |
| Cubierta de válvula de escape (b) | ||||
| 43 | 6698364 | 1.05 | 1.27 | |
| Empacado del cilindro | ||||
| 44 | 6698366 | 1.05 | 1.27 | |
| Anillo de pistón | ||||
| 45 | 6698404 | 4.20 | 5.08 | |
| PISTÓN | ||||
| 46 | 6698368 | 7.28 | 8.80 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 47 | 6684590 | 2.15 | 2.60 | |
| Pasador de pistón (antiguo 037-07045-20) | ||||
| 48 | 6684591 | 4.29 | 5.19 | |
| Perno especial | ||||
| 49A | 6600347 | 1.80 | 2.18 | |
| Arandela de perno M8 (negro) | ||||
| 50 | 323212 | 1.05 | 1.27 | |
| Rotor de magneto | ||||
| 51 | 6698396 | 8.70 | 10.53 | |
| Sello de aceite | ||||
| 52 | 6684607 | 4.29 | 5.19 | |
| Caja del cigüeñal Ass'y (b) | ||||
| 53 | 6698370 | 15.68 | 18.97 | |
| Embalaje de la caja del cigüeñal | ||||
| 54 | 6698371 | 1.05 | 1.27 | |
| Rodamiento de bolas 6001 C3 | ||||
| 55 | 6684608 | 3.80 | 4.60 | |
| Cigüeñal | ||||
| 56 | 6696533 | 32.31 | 39.10 | |
| Pasador de golpeo 4x12 | ||||
| 57 | 6696947 | 1.05 | 1.27 | |
| Caja de cigüeñal Ass'y (a) | ||||
| 58 | 6698369 | 13.35 | 16.15 | |
| Montaje de Cuerpo de Arrancador de Retroceso | ||||
| 59 | 6696572 | 10.20 | 12.34 | |
| Tornillo de ajuste (antiguo 839-02010-20/6693638) | ||||
| 60 | 6693633 | 1.15 | 1.39 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 61 | 6684675 | 11.55 | 13.98 | |
| Cuerda de arranque (antiguo 783-06097-20/6693174) | ||||
| 62 | 6693168 | 2.31 | 2.80 | |
| Manija de inicio | ||||
| 63 | 6693227 | 3.30 | 3.99 | |
| Polea de arranque | ||||
| 65 | 6696471 | 5.10 | 6.17 | |
| Tornillo (con arandelas) M4x16 | ||||
| 66 | 6698398 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 67A | 6699995 | |||
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 68 | 6684679 | 2.15 | 2.60 | |
| PLACA DE LEVA | ||||
| 69A | 6699996 | 2.55 | 3.09 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 70 | 6684677 | 8.58 | 10.38 | |
| Carrete de cuerda de arranque | ||||
| 71A | 6699997 | 8.41 | 10.18 | |
| Cuerpo de Arrancador de Retroceso Comp. (antiguo 7 | ||||
| 72 | 6684673 | 19.06 | 23.07 | |
| Cuerda de arranque 3.5x860 (antiguo 783-0720f-20/6 | ||||
| 73 | 6684674 | 4.29 | 5.19 | |
| Manija de inicio | ||||
| 74 | 6684680 | 2.15 | 2.60 | |
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 76 | 6684681 | 13.20 | 15.97 | |
| Ass'y de Placa de Leva | ||||
| 77 | 6699691 | 6.10 | 7.38 | |
| Asamblea del starter de retroceso | ||||
| 79 | 6600408 | 8.25 | 9.98 | |
| Polea de arranque | ||||
| 80 | 6600407 | 2.55 | 3.09 | |
| Conjunto de retroceso | ||||
| 81 | 6600406 | 7.20 | 8.71 | |
| Tornillo de ajuste de retroceso | ||||
| 82 | 6600404 | 1.20 | 1.45 | |
| Soporte de brazo oscilante | ||||
| 83 | 6600402 | 1.35 | 1.63 | |
| Soporte de brazo oscilante | ||||
| 84 | 6600401 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 85 | 6600405 | |||
| Resorte de retroceso | ||||
| 86 | 6600403 | 4.80 | 5.81 | |
| Cuerda de retroceso 3x800 | ||||
| 88 | 6600400 | 1.50 | 1.82 | |
| Asa de retroceso | ||||
| 89 | 6600399 | 2.10 | 2.54 | |
| Cable del acelerador | ||||
| 91 | 6698399 | 2.10 | 2.54 | |
| Regulador | ||||
| 92 | 6698391 | 1.05 | 1.27 | |
| Ya no disponible, sin reemplazo | ||||
| 93 | 6698400 | |||
| No hay información disponible, no se puede pedir | ||||
| 94 | 6685364 | |||
| Protector de silenciador | ||||
| 95A | 6699427 | 9.60 | 11.62 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 96 | 302089 | 1.05 | 1.27 | |
| Tubo de Combustible | ||||
| 97A | 6698716 | 3.45 | 4.17 | |
| Tubería de Combustible L70 | ||||
| 98A | 6699014 | 1.65 | 2.00 | |
| Goma de retorno hasta 7.2014 (antigua 6684627) | ||||
| 99A | 6697846 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 100 | 6684625 | |||
| Ya no disponible, sin reemplazo | ||||
| 101 | 6698402 | |||
| TANQUE | ||||
| 102A | 6600317 | 7.95 | 9.62 | |
| Depósito (c) | ||||
| 102B | 6600354 | 3.45 | 4.17 | |
| Perno L17.8 | ||||
| 103 | 6698511 | 1.05 | 1.27 | |
| Filtro de bomba | ||||
| 104A | 6600351 | 2.70 | 3.27 | |
| Clip BHC 18 | ||||
| 105 | 6696949 | 1.68 | 2.03 | |
| Perno L23.8 | ||||
| 106 | 6698512 | 1.05 | 1.27 | |
| Pieza de relleno | ||||
| 107 | 6698394 | 5.25 | 6.35 | |
| Boquilla (a) | ||||
| 108 | 6698393 | 10.35 | 12.52 | |
| Cubierta Principal | ||||
| 110 | 6698381 | 2.10 | 2.54 | |
| Cámara en espiral | ||||
| 111A | 6699428 | 8.10 | 9.80 | |
| Tuerca en U M8 (antiguo 991-74080-010) | ||||
| 112A | 6684932 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 113 | 6684924 | |||
| JUNTA | ||||
| 114 | 6698378 | 6.90 | 8.35 | |
| Carcasa del ventilador | ||||
| 115A | 6699429 | 16.50 | 19.96 | |
| Ya no disponible, sin reemplazo | ||||
| 117A | 6698931 | |||
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 118 | 6698844 | 1.20 | 1.45 | |
| Pasarrosca de Combustible | ||||
| 125 | 6600358 | 1.04 | 1.26 | |
| Llave combinada 13x19 Plus (antiguo 829-20000-80) | ||||
| 501A | 6684979 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 601 | 6699184 | |||
