Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki VB16Y'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

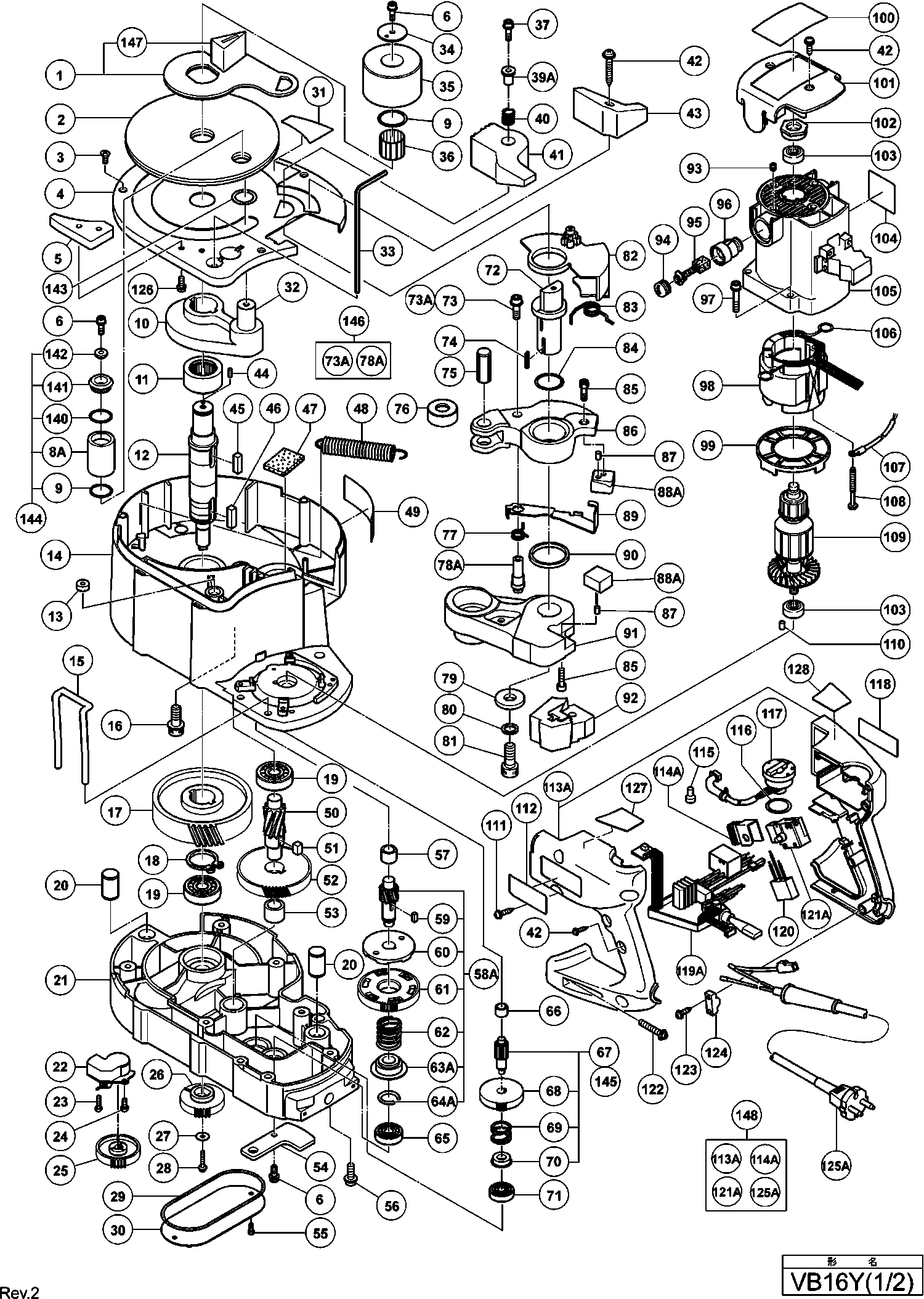

Dibujo técnico de los/las Hikoki VB16Y
Lista de las piezas de repuesto de Hikoki VB16Y
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| No hay información disponible, no se puede pedir | ||||
| 1 | 319692 | |||
| MESA ROTATORIA | ||||
| 2 | 319691 | 32.18 | 38.93 | |
| Tornillo de cabeza plana Nylock M4x12 | ||||
| 3 | 320264 | 3.30 | 3.99 | |
| CUBIERTA | ||||
| 4 | 319690 | 36.03 | 43.59 | |
| No hay información disponible, no se puede pedir | ||||
| 5 | 320427 | |||
| Perno Nylock (con brida) M5x16 para USA, CAN | ||||
| 6 | 313082 | 1.05 | 1.27 | |
| Rodillo (b) Vb16y Desde 11.2002 | ||||
| 8A | 322269 | 16.23 | 19.63 | |
| Anillo O (1ap-20) | ||||
| 9 | 944486 | 1.05 | 1.27 | |
| Excéntrico | ||||
| 10 | 319678 | 201.99 | 244.40 | |
| MANGUITO ROSCADO | ||||
| 11 | 320420 | 39.33 | 47.58 | |
| Excéntrico | ||||
| 12 | 319679 | 112.20 | 135.76 | |
| Cubierta interior | ||||
| 13 | 319675 | 209.96 | 254.05 | |
| Soporte de Llave | ||||
| 14 | 307607 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 15 | 316225 | |||
| No hay información disponible, no se puede pedir | ||||
| 16 | 319676 | |||
| Engranaje Final | ||||
| 17 | 319681 | 78.79 | 95.33 | |
| ANILLO DE RETENCIÓN | ||||
| 18 | 962553 | 1.05 | 1.27 | |
| Rodamiento de bolas 6302vvcmps2s | ||||
| 19 | 6302VV | 9.30 | 11.25 | |
| Eje de metal (b) | ||||
| 20 | 370145 | 2.40 | 2.90 | |
| Cubierta de engranaje | ||||
| 21 | 319660 | 172.15 | 208.30 | |
| No hay información disponible, no se puede pedir | ||||
| 22 | 320899 | |||
| Tornillo de Roscar D3x12 | ||||
| 23 | 316214 | 1.65 | 2.00 | |
| Tornillo de máquina M4x8 (10 piezas) | ||||
| 24 | 949215 | 1.05 | 1.27 | |
| Engranaje de Sensor | ||||
| 25 | 316212 | 3.30 | 3.99 | |
| Engranaje de Sensor | ||||
| 26 | 316212 | 3.30 | 3.99 | |
| Arandela de cierre (b) (antiguo 976448) | ||||
| 27 | 962569 | 1.05 | 1.27 | |
| Tornillo de bloqueo (con arandela sp.) M4x12 | ||||
| 28 | 987203 | 1.05 | 1.27 | |
| Anillo O | ||||
| 29 | 319685 | 4.35 | 5.26 | |
| Cubierta del sensor | ||||
| 30 | 319686 | 3.30 | 3.99 | |
| Etiqueta de advertencia (a) | ||||
| 31 | 319704 | 4.80 | 5.81 | |
| Eje (b) | ||||
| 32 | 319680 | 23.24 | 28.12 | |
| No hay información disponible, no se puede pedir | ||||
| 33 | 319699 | |||
| Arandela | ||||
| 34 | 319694 | 12.30 | 14.88 | |
| Juego de rodillos (d62) | ||||
| 35 | 319714 | 99.14 | 119.96 | |
| Rodamiento de agujas (d22) | ||||
| 36 | 319693 | 18.01 | 21.80 | |
| Tornillo Nylock (con pestaña) M5x25 | ||||
| 37 | 313077 | 5.85 | 7.08 | |
| MANGUITO ROSCADO | ||||
| 39A | 320425 | 8.70 | 10.53 | |
| Muelle | ||||
| 40 | 320426 | 1.65 | 2.00 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 42 | 301653 | 1.04 | 1.26 | |
| Palanca (a) Vb13y | ||||
| 43 | 319697 | 6.45 | 7.80 | |
| PIN DE ROLLO D3x8 (10 Piezas) | ||||
| 44 | 949749 | 1.95 | 2.36 | |
| Pasador de inserción 7x7x22 | ||||
| 45 | 967124 | 1.65 | 2.00 | |
| Pasador 7x7x25 | ||||
| 46 | 948081 | 1.05 | 1.27 | |
| Soporte (b) para supresor de ruido | ||||
| 47 | 316186 | 1.65 | 2.00 | |
| Muelle | ||||
| 48 | 319677 | 14.44 | 17.47 | |
| Etiqueta de advertencia (c) | ||||
| 49 | 320422 | 4.80 | 5.81 | |
| Tercer Piñón | ||||
| 50 | 319682 | 32.45 | 39.26 | |
| Cuña 7x7x12 Vb16y | ||||
| 51 | 998468 | 1.05 | 1.27 | |
| Tercer Piñón | ||||
| 52 | 319683 | 40.01 | 48.42 | |
| Metal | ||||
| 53 | 930076 | 2.85 | 3.45 | |
| No hay información disponible, no se puede pedir | ||||
| 54 | 319661 | |||
| Tornillo hexagonal M4x10 con brida | ||||
| 55 | 316228 | 1.65 | 2.00 | |
| Tornillo Nylock M6x16 | ||||
| 56 | 880474 | 1.05 | 1.27 | |
| Metal (b) | ||||
| 57 | 954789 | 1.05 | 1.27 | |
| Segundo conjunto de piñón Vb16y | ||||
| 58A | 320263 | 128.29 | 155.23 | |
| Cojinete de bolas 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 65 | 6000VV | 6.15 | 7.44 | |
| Metal | ||||
| 66 | 316185 | 1.65 | 2.00 | |
| Primer set de Piñones Incl.68-70 para Nzl,aus | ||||
| 67 | 322048 | 73.01 | 88.35 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 71 | 608VVM | 5.70 | 6.90 | |
| Eje (a) (viejo 319668) | ||||
| 72 | 320901 | 110.96 | 134.26 | |
| Arandela de resorte D10 (10 piezas) | ||||
| 73 | 939540 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 73A | 882974 | |||
| Llave 5x5x18 | ||||
| 74 | 320902 | 3.45 | 4.17 | |
| Cuña de inserción 3x3x20 | ||||
| 74 | 971750 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 75 | 319664 | |||
| RODILLO | ||||
| 76 | 319663 | 21.04 | 25.46 | |
| Muelle | ||||
| 77 | 319666 | 1.65 | 2.00 | |
| PASADOR | ||||
| 78A | 322655 | 7.95 | 9.62 | |
| Ya no disponible, sin reemplazo | ||||
| 79 | 319673 | |||
| No hay información disponible, no se puede pedir | ||||
| 80 | 320424 | |||
| No hay información disponible, no se puede pedir | ||||
| 81 | 319674 | |||
| CUBIERTA | ||||
| 82 | 319688 | 6.45 | 7.80 | |
| Muelle | ||||
| 83 | 319687 | 3.30 | 3.99 | |
| Anillo de junta (S-26) | ||||
| 84 | 872470 | 1.65 | 2.00 | |
| Tornillo Allen M5x16 | ||||
| 85 | 878181 | 1.05 | 1.27 | |
| Soporte (b) | ||||
| 86 | 320903 | 189.61 | 229.43 | |
| PASADOR | ||||
| 87 | 980258 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 88A | 319706 | |||
| No hay información disponible, no se puede pedir | ||||
| 89 | 319665 | |||
| Arandela en V | ||||
| 90 | 319669 | 1.50 | 1.82 | |
| Soporte (b) | ||||
| 91 | 320904 | 264.83 | 320.44 | |
| Goma de agarre | ||||
| 92 | 319689 | 12.15 | 14.70 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 93 | 938477 | 1.05 | 1.27 | |
| Cubierta del cepillo | ||||
| 94 | 935829 | 1.05 | 1.27 | |
| Escobilla de carbono (1 par) | ||||
| 95 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 96 | 971001 | 6.45 | 7.80 | |
| Tornillo de cabeza hexagonal M5x30 (con brida) | ||||
| 97 | 313585 | 2.40 | 2.90 | |
| Estator 230V | ||||
| 98 | 340500E | 90.48 | 109.47 | |
| Guía de ventilador | ||||
| 99 | 980931 | 4.20 | 5.08 | |
| Tapa Trasera | ||||
| 101 | 316227 | 9.00 | 10.89 | |
| CASQUILLO DE COJINETE (B) | ||||
| 102 | 310111 | 8.40 | 10.16 | |
| RODAMIENTO DE BOLAS | ||||
| 103 | 318362 | 10.95 | 13.25 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 103 | 608VVM | 5.70 | 6.90 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 105 | 310146 | 40.84 | 49.41 | |
| Punto de contacto del Portaescobillas | ||||
| 106 | 930703 | 2.40 | 2.90 | |
| Cable interno | ||||
| 107 | 990861 | 1.05 | 1.27 | |
| Tornillo de rosca de cabeza hexagonal D5x50 | ||||
| 108 | 953121 | 1.04 | 1.26 | |
| ARMADURA 230V | ||||
| 109 | 360552E | 122.51 | 148.24 | |
| BOLÍGRAFO DE GOMA | ||||
| 110 | 931701 | 1.05 | 1.27 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 111 | 302089 | 1.05 | 1.27 | |
| Manija TSC 55 | ||||
| 113A | 319705 | 27.78 | 33.61 | |
| Cubierta de goma para interruptor | ||||
| 114A | 334568 | 11.40 | 13.79 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 115 | 959140 | 3.30 | 3.99 | |
| ANILLO O (s-24) | ||||
| 116 | 878609 | 1.05 | 1.27 | |
| Portavolumen | ||||
| 117 | 319718 | 37.95 | 45.92 | |
| No hay información disponible, no se puede pedir | ||||
| 119 | 322050 | |||
| No hay información disponible, no se puede pedir | ||||
| 119A | 322449 | |||
| Condensador (antiguo 930030/991313) | ||||
| 120 | 994273 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 121 | 319716 | |||
| No hay información disponible, no se puede pedir | ||||
| 121A | 334570 | |||
| Tornillo de Máquina M5x20 con Arandela (Negro) | ||||
| 122 | 316229 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 123 | 984750 | |||
| Tira de sujeción (antiguo 994566) | ||||
| 124 | 937631 | 1.04 | 1.26 | |
| Cable de conexión | ||||
| 125 | 320428 | 18.70 | 22.63 | |
| No hay información disponible, no se puede pedir | ||||
| 125A | 320906 | |||
| Tornillo Allen Hd M5x12 | ||||
| 126 | 998471 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 129 | 320907 | |||
| No hay información disponible, no se puede pedir | ||||
| 130 | 320908 | |||
| Perno Nylock (con brida) M5x16 para USA, CAN | ||||
| 131 | 313082 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 132 | 320909 | |||
| No hay información disponible, no se puede pedir | ||||
| 133 | 320910 | |||
| No hay información disponible, no se puede pedir | ||||
| 134 | 320911 | |||
| Muelle | ||||
| 135 | 980877 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 136 | 320912 | |||
| No hay información disponible, no se puede pedir | ||||
| 137 | 320913 | |||
| Tornillo Nylock M6x16 | ||||
| 138 | 880474 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 139 | 320914 | |||
| O-ring (s-20) | ||||
| 140 | 876078 | 1.65 | 2.00 | |
| Tapa | ||||
| 141 | 322267 | 13.95 | 16.88 | |
| Manga (r) Desde 11.2002 | ||||
| 142 | 322268 | 11.70 | 14.16 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 143 | 984118 | 1.05 | 1.27 | |
| Rodillo (b) Set | ||||
| 144 | 322266 | 49.64 | 60.06 | |
| Primer set de Piñones Incl.68-70 para Nzl,aus | ||||
| 145 | 322048 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 146 | 322654 | |||
| Guía de goma | ||||
| 147 | 323992 | 4.20 | 5.08 | |
| No hay información disponible, no se puede pedir | ||||
| 148 | 334572 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 314837 | |||
| Conjunto de rodillos centrales D38 | ||||
| 602 | 319712 | 67.10 | 81.19 | |
| Conjunto de rodillos centrales D50 | ||||
| 603 | 319713 | 107.94 | 130.60 | |
