Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki W4YD'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

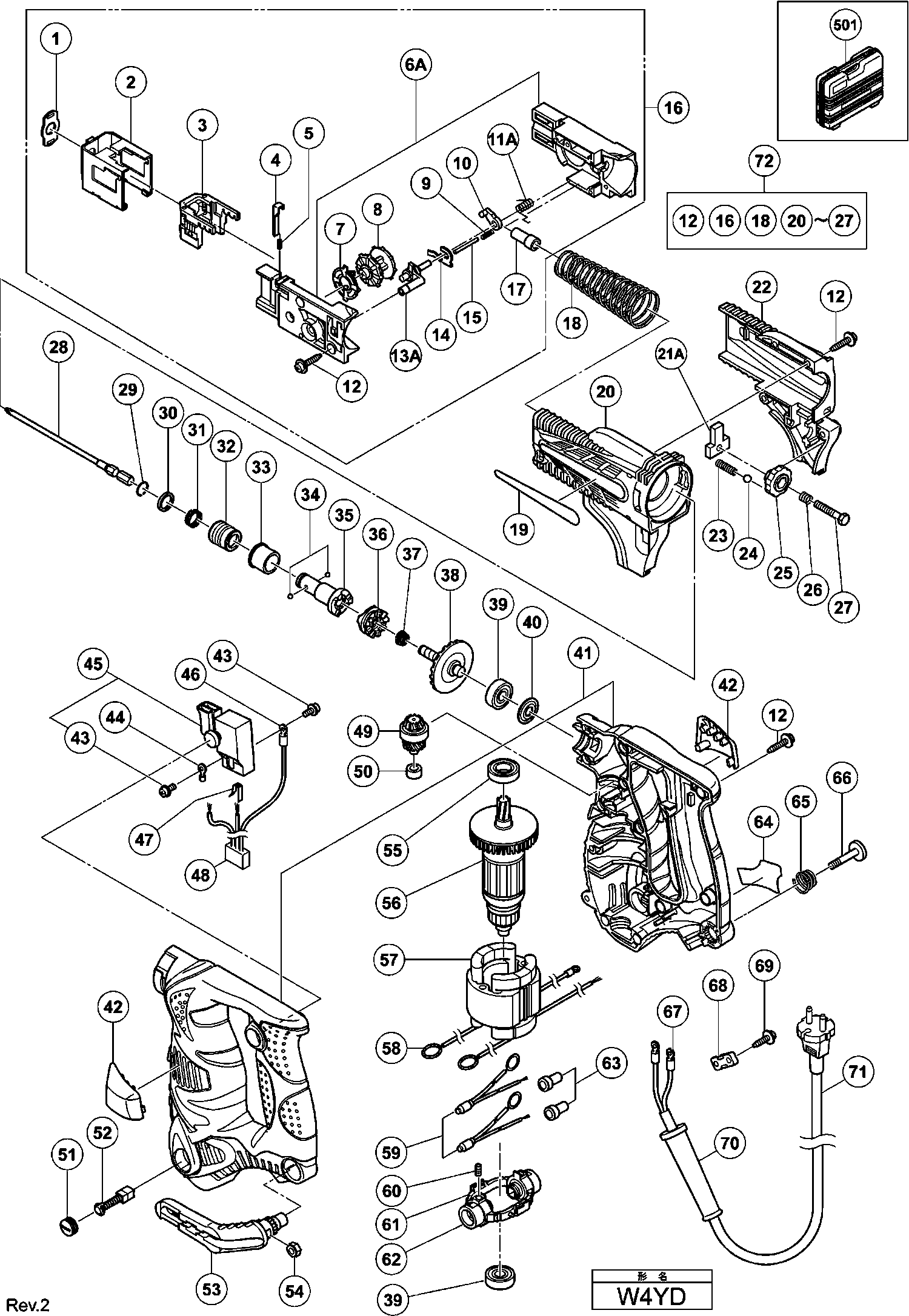

Dibujo técnico de los/las Hikoki W4YD
Lista de las piezas de repuesto de Hikoki W4YD
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Hoja (2 pcs.) | ||||
| 1 | 324183 | 4.80 | 5.81 | |
| TOPE DE PROFUNDIDAD | ||||
| 2 | 324863 | 51.84 | 62.72 | |
| Bloque de guía | ||||
| 3 | 324177 | 40.84 | 49.41 | |
| Placa (a) | ||||
| 4 | 324184 | 3.30 | 3.99 | |
| Muelle | ||||
| 5 | 324185 | 1.65 | 2.00 | |
| Conjunto de deslizador (a).(b) | ||||
| 6A | 324165 | 9.00 | 10.89 | |
| Placa de embrague | ||||
| 7 | 324175 | 4.80 | 5.81 | |
| Rueda dentada | ||||
| 8 | 324167 | 32.18 | 38.93 | |
| Muelle | ||||
| 9 | 324489 | 1.65 | 2.00 | |
| Brazo (b) | ||||
| 10 | 324173 | 10.20 | 12.34 | |
| Resorte del Brazo | ||||
| 11A | 324174 | 1.65 | 2.00 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 12 | 301653 | 1.04 | 1.26 | |
| BRAZO | ||||
| 13A | 324169 | 37.95 | 45.92 | |
| Placa de parada | ||||
| 14 | 324176 | 3.30 | 3.99 | |
| PIN D2.5 | ||||
| 15 | 885349 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 16 | 324164 | |||
| Metales (f) | ||||
| 17 | 324186 | 10.20 | 12.34 | |
| Muelle | ||||
| 18 | 324190 | 3.30 | 3.99 | |
| Casa guía | ||||
| 20 | 324162 | 10.20 | 12.34 | |
| Pin de Detención | ||||
| 21A | 324189 | 7.80 | 9.44 | |
| Casa guía | ||||
| 22 | 324163 | 9.30 | 11.25 | |
| Muelle | ||||
| 23 | 324191 | 1.50 | 1.82 | |
| Bola de acero D3.175 (10 piezas) | ||||
| 24 | 959148 | 1.05 | 1.27 | |
| BOTÓN | ||||
| 25 | 324187 | 3.30 | 3.99 | |
| Muelle | ||||
| 26 | 312430 | 2.40 | 2.90 | |
| Tornillo especial M5 | ||||
| 27 | 324188 | 1.50 | 1.82 | |
| No hay información disponible, no se puede pedir | ||||
| 28 | 324134 | |||
| Arandela de resorte | ||||
| 29 | 995933 | 1.05 | 1.27 | |
| Anillo de bloqueo | ||||
| 30 | 307899 | 5.10 | 6.17 | |
| Muelle de guía DCC-AG 125 FH | ||||
| 31 | 995931 | 1.05 | 1.27 | |
| Casquillo de Guía (a) | ||||
| 32 | 307782 | 14.99 | 18.13 | |
| Casquillo Metálico | ||||
| 33 | 324156 | 5.85 | 7.08 | |
| Bola de acero D3.175 (10 piezas) | ||||
| 34 | 959148 | 1.05 | 1.27 | |
| Soporte | ||||
| 35 | 324155 | 46.75 | 56.57 | |
| Disco de Embrague Dc120va | ||||
| 36 | 323476 | 3.90 | 4.72 | |
| Muelle | ||||
| 37 | 306024 | 1.35 | 1.63 | |
| Juego de ejes y engranajes finales | ||||
| 38 | 324153 | 75.90 | 91.84 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 39 | 608VVM | 5.70 | 6.90 | |
| ARANDELA | ||||
| 40 | 950513 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 41 | 324193 | |||
| Conjunto De Cubierta De Goma | ||||
| 42 | 324157 | 6.45 | 7.80 | |
| Tornillo de máquina (con arandela) M3.5x6 | ||||
| 43 | 305499 | 1.05 | 1.27 | |
| Terminal de Cable (antiguo 941562,10 St. | ||||
| 44 | 960356 | 3.00 | 3.63 | |
| Interruptor | ||||
| 45 | 324864 | 14.99 | 18.13 | |
| Terminal M4.0 (10 piezas) | ||||
| 46 | 930804 | 3.00 | 3.63 | |
| Terminal de Tierra Dh22vd/dh20pb Cj120v/va | ||||
| 47 | 302488 | 1.04 | 1.26 | |
| Condensador (antiguo 930030/991313) | ||||
| 48 | 994273 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 49 | 324151 | |||
| RODAMIENTO DE AGUJAS | ||||
| 50 | 324150 | 13.50 | 16.34 | |
| Tapa del cepillo | ||||
| 51 | 931266 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 52 | 999021 | |||
| GANCHO | ||||
| 53 | 320287 | 4.80 | 5.81 | |
| Tuerca M5 | ||||
| 54 | 320288 | 1.65 | 2.00 | |
| Rodamiento de bolas 6901vvm | ||||
| 55 | 6901VV | 9.60 | 11.62 | |
| ARMADURA 230V | ||||
| 56 | 360707E | 90.48 | 109.47 | |
| Estator 230V | ||||
| 57 | 340623E | 46.75 | 56.57 | |
| Punto de contacto del Portaescobillas | ||||
| 58 | 930630 | 1.35 | 1.63 | |
| Restrictor TN19/11/10-3E25 | ||||
| 59 | 324192 | 9.30 | 11.25 | |
| EXAGON SOCKET SET SCREW M4X4 | ||||
| 60 | 981478 | 1.05 | 1.27 | |
| Bloque de cepillo completo | ||||
| 61 | 320514 | 20.21 | 24.46 | |
| Soporte de Cepillo de Carbono | ||||
| 62 | 957571 | 2.40 | 2.90 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 63 | 959140 | 3.30 | 3.99 | |
| Resorte de gancho | ||||
| 65 | 319926 | 1.65 | 2.00 | |
| Tornillo M5 | ||||
| 66 | 319927 | 1.65 | 2.00 | |
| Terminal de Conexión | ||||
| 67 | 980063 | 1.04 | 1.26 | |
| Tira de sujeción (antiguo 994566) | ||||
| 68 | 937631 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 69 | 984750 | |||
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 70 | 958049 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 71 | 500439Z | |||
| Caja del Deslizador ensamblada incluyendo.12,17-26 | ||||
| 72 | 328497 | 102.44 | 123.95 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 310904 | |||
