Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki WF4H2'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

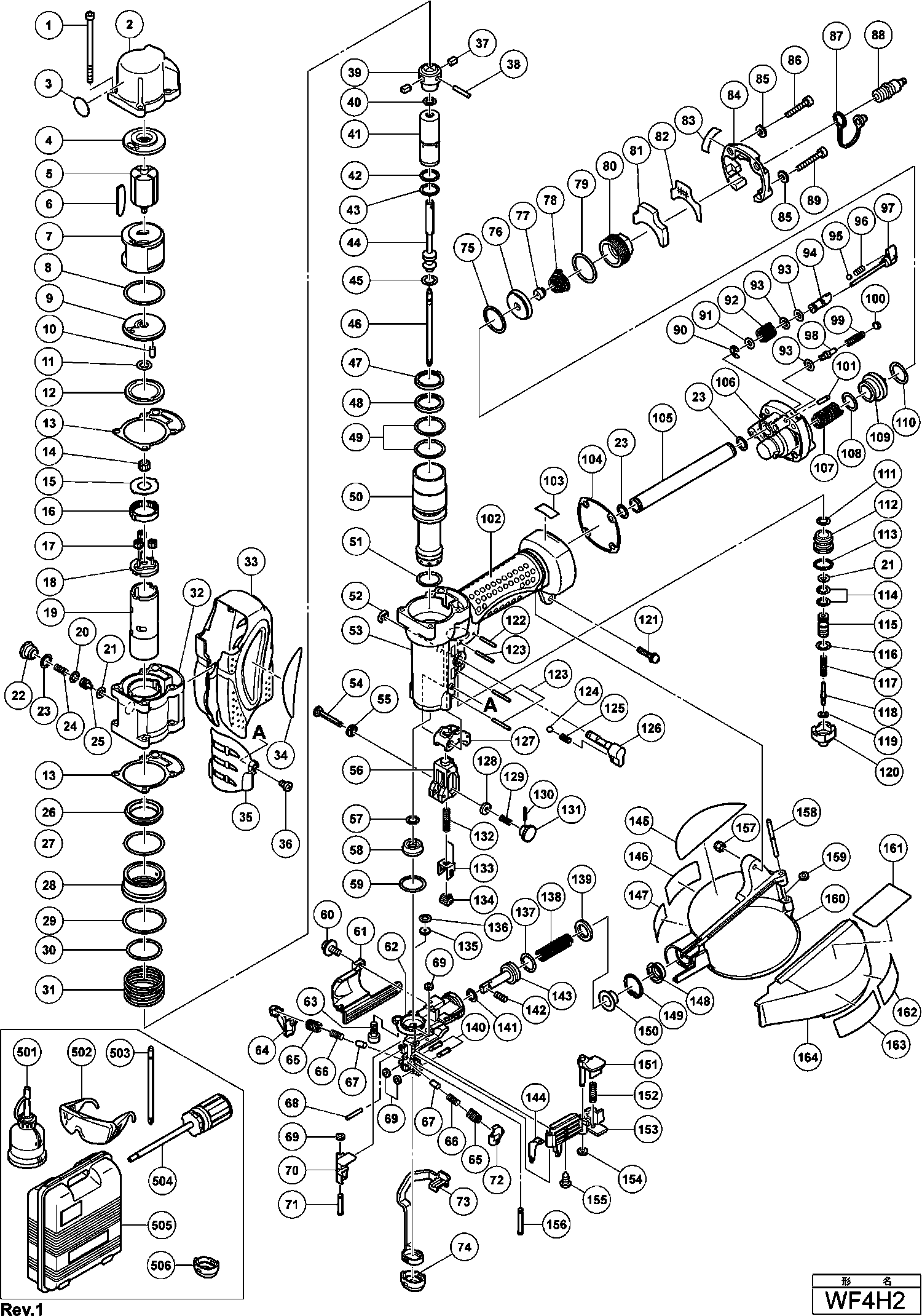

Dibujo técnico de los/las Hikoki WF4H2
Lista de las piezas de repuesto de Hikoki WF4H2
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de cabeza hexagonal M5x80 | ||||
| 1 | 305481 | 1.80 | 2.18 | |
| Casco (a) Oro | ||||
| 2 | 886560 | 67.10 | 81.19 | |
| Etiqueta de advertencia (a) | ||||
| 3 | 883513 | 1.65 | 2.00 | |
| Cubierta lateral (a) | ||||
| 4 | 886097 | 55.00 | 66.55 | |
| ROTOR | ||||
| 5 | 886095 | 97.63 | 118.13 | |
| Aleta | ||||
| 6 | 886096 | 6.75 | 8.17 | |
| Cilindro del motor | ||||
| 7 | 886094 | 118.94 | 143.91 | |
| Anillo O (s-40) | ||||
| 8 | 996363 | 1.65 | 2.00 | |
| Cubierta lateral (b) | ||||
| 9 | 886098 | 58.03 | 70.21 | |
| Eje de metal (b) | ||||
| 10 | 886092 | 3.45 | 4.17 | |
| Anillo O (p-8) | ||||
| 11 | 315382 | 1.80 | 2.18 | |
| Paquete (c) | ||||
| 12 | 316390 | 7.05 | 8.53 | |
| Embalaje (c) | ||||
| 13 | 884504 | 1.80 | 2.18 | |
| Piñón (1) | ||||
| 14 | 886091 | 21.73 | 26.29 | |
| Arandela (a) | ||||
| 15 | 884515 | 1.80 | 2.18 | |
| Engranaje Anular | ||||
| 16 | 886089 | 1.80 | 2.18 | |
| Engranaje en reposo | ||||
| 17 | 886090 | 3.45 | 4.17 | |
| Cabeza del husillo | ||||
| 18 | 886088 | 18.70 | 22.63 | |
| HUSILLO | ||||
| 19 | 886087 | 5.10 | 6.17 | |
| Anillo O (s-8) | ||||
| 20 | 992912 | 1.05 | 1.27 | |
| O-RING (S-4) | ||||
| 21 | 981317 | 1.05 | 1.27 | |
| CASQUILLO EMS 705 | ||||
| 22 | 884521 | 14.10 | 17.06 | |
| Anillo O (s-12) | ||||
| 23 | 875638 | 1.65 | 2.00 | |
| Resorte D4.2 | ||||
| 24 | 884520 | 1.80 | 2.18 | |
| Pasador de bloqueo | ||||
| 25 | 884519 | 3.45 | 4.17 | |
| Válvula de goma | ||||
| 26 | 884503 | 11.40 | 13.79 | |
| Anillo O (s-40) | ||||
| 27 | 996363 | 1.65 | 2.00 | |
| Válvula manguito | ||||
| 28 | 884502 | 33.55 | 40.60 | |
| Anillo O (s-42) | ||||
| 29 | 983852 | 1.95 | 2.36 | |
| Anillo O (s-36) | ||||
| 30 | 984483 | 1.65 | 2.00 | |
| Resorte de válvula | ||||
| 31 | 882221 | 5.10 | 6.17 | |
| Casco (b) Oro | ||||
| 32 | 886561 | 85.39 | 103.32 | |
| No hay información disponible, no se puede pedir | ||||
| 33 | 886117 | |||
| Protector (a) | ||||
| 35 | 886235 | 8.70 | 10.53 | |
| Tornillo plano de cabeza avellanada M4 | ||||
| 36 | 886234 | 1.80 | 2.18 | |
| Llave de pluma | ||||
| 37 | 884512 | 1.80 | 2.18 | |
| PASADOR | ||||
| 38 | 884511 | 1.80 | 2.18 | |
| Deslizador (1) | ||||
| 39 | 884510 | 14.10 | 17.06 | |
| Anillo O (p-8) | ||||
| 40 | 315382 | 1.80 | 2.18 | |
| Pistón (b) | ||||
| 41 | 886086 | 33.55 | 40.60 | |
| Anillo-O (i.d. 16.8) | ||||
| 42 | 884509 | 1.80 | 2.18 | |
| Anillo O | ||||
| 43 | 886227 | 5.10 | 6.17 | |
| Pistón (a) | ||||
| 44 | 886085 | 61.05 | 73.87 | |
| Anillo-O (i.d. 10.8) | ||||
| 45 | 884507 | 1.80 | 2.18 | |
| No hay información disponible, no se puede pedir | ||||
| 46 | 884480 | |||
| Arandela metálica | ||||
| 47 | 884501 | 3.45 | 4.17 | |
| Arandela | ||||
| 48 | 884500 | 3.45 | 4.17 | |
| Anillo en O (i.d. 31.2) | ||||
| 49 | 884498 | 1.80 | 2.18 | |
| CILINDRO | ||||
| 50 | 886083 | 82.36 | 99.66 | |
| Anillo en O (i.d. 24.7) | ||||
| 51 | 884499 | 1.80 | 2.18 | |
| Anillo de retención D6 | ||||
| 52 | 955479 | 1.05 | 1.27 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 53 | 886562 | 176.83 | 213.96 | |
| Eje del ajustador | ||||
| 54 | 881846 | 7.65 | 9.26 | |
| Ceremonia | ||||
| 55 | 886101 | 5.10 | 6.17 | |
| Guía de palanca de empuje | ||||
| 56 | 316389 | 3.30 | 3.99 | |
| Anillo O | ||||
| 57 | 886229 | 1.80 | 2.18 | |
| Tope de pistón | ||||
| 58 | 886230 | 13.75 | 16.64 | |
| O-ring (s-22) | ||||
| 59 | 306353 | 1.04 | 1.26 | |
| Tornillo de máquina (con arandela) M4x8 (negro) | ||||
| 60 | 315500 | 1.35 | 1.63 | |
| CUBIERTA | ||||
| 61 | 887975 | 6.75 | 8.17 | |
| No hay información disponible, no se puede pedir | ||||
| 62 | 886104 | |||
| Hex Hd. Bolt M6x16 (10 unidades) | ||||
| 63 | 949755 | 3.00 | 3.63 | |
| Guía vertical | ||||
| 64 | 886111 | 18.70 | 22.63 | |
| Resorte (a) Dh18vb | ||||
| 65 | 884533 | 1.80 | 2.18 | |
| Resorte (b) | ||||
| 66 | 884534 | 1.80 | 2.18 | |
| Eje de uretano | ||||
| 67 | 886233 | 3.45 | 4.17 | |
| Pasador Rodante D3x18 (10 Piezas) | ||||
| 68 | 949518 | 2.40 | 2.90 | |
| Anillo para eje | ||||
| 69 | 877826 | 2.55 | 3.09 | |
| Mecanismo de alimentación | ||||
| 70 | 884527 | 30.53 | 36.94 | |
| Eje del alimentador | ||||
| 71 | 882236 | 6.75 | 8.17 | |
| Guía vertical | ||||
| 72 | 886110 | 18.70 | 22.63 | |
| Palanca de empuje (a) | ||||
| 73 | 886109 | 39.74 | 48.08 | |
| Tapa de nariz | ||||
| 74 | 886103 | 5.10 | 6.17 | |
| Anillo de junta (S-26) | ||||
| 75 | 872470 | 1.65 | 2.00 | |
| Placa de separación | ||||
| 76 | 886119 | 36.71 | 44.42 | |
| Válvula de goma (h) | ||||
| 77 | 884847 | 6.75 | 8.17 | |
| Resorte (i.d. D13) | ||||
| 78 | 884848 | 1.80 | 2.18 | |
| Anillo-O (s-32) | ||||
| 79 | 872767 | 1.65 | 2.00 | |
| Tapa (r) | ||||
| 80 | 887983 | 25.71 | 31.11 | |
| SILENCIADOR | ||||
| 81 | 886079 | 3.45 | 4.17 | |
| Filtro de polvo para H70sa | ||||
| 82 | 886080 | 5.10 | 6.17 | |
| Tapa de escape | ||||
| 84 | 886081 | 3.45 | 4.17 | |
| Arandela | ||||
| 85 | 940178 | 1.05 | 1.27 | |
| Tornillo Hexagonal M5x30 (10 Pcs) | ||||
| 86 | 949664 | 3.75 | 4.54 | |
| Cubierta para el Polvo | ||||
| 87 | 877914 | 1.95 | 2.36 | |
| Enchufe de aire L-pt 1/4 | ||||
| 88 | 883135 | 14.99 | 18.13 | |
| Tornillo de cabeza hueca hexagonal M5x40 | ||||
| 89 | 886082 | 1.80 | 2.18 | |
| ANILLO TOPE | ||||
| 90 | 874759 | 1.04 | 1.26 | |
| Anillo O (diámetro interior 1.8) Desde 7.2016 Para | ||||
| 91 | 886078 | 1.80 | 2.18 | |
| Resorte D8.4 | ||||
| 92 | 886077 | 1.80 | 2.18 | |
| Anillo-O (i.d 4.8) | ||||
| 93 | 884861 | 1.80 | 2.18 | |
| Émbolo (r) | ||||
| 94 | 886076 | 1.80 | 2.18 | |
| Bola de acero D3.175 (10 piezas) | ||||
| 95 | 959148 | 1.05 | 1.27 | |
| Resorte de bloqueo | ||||
| 96 | 882923 | 1.80 | 2.18 | |
| BOTÓN | ||||
| 97 | 886075 | 6.75 | 8.17 | |
| Válvula de alivio | ||||
| 98 | 886122 | 6.75 | 8.17 | |
| Resorte D6.6 | ||||
| 99 | 884852 | 1.80 | 2.18 | |
| PORTADOR | ||||
| 100 | 886121 | 1.80 | 2.18 | |
| Pasador de rodillo D2x12 (10 piezas) | ||||
| 101 | 949861 | 1.65 | 2.00 | |
| Empaquetado (d) | ||||
| 104 | 884484 | 1.80 | 2.18 | |
| Tubo de escape | ||||
| 105 | 886240 | 5.10 | 6.17 | |
| Tapa (oro) | ||||
| 106 | 886563 | 109.86 | 132.93 | |
| Muelle | ||||
| 107 | 886071 | 6.75 | 8.17 | |
| Anillo O (P-18) | ||||
| 108 | 873570 | 1.35 | 1.63 | |
| Pistón (r) | ||||
| 109 | 886072 | 3.45 | 4.17 | |
| Anillo O (ap-24) | ||||
| 110 | 997392 | 1.05 | 1.27 | |
| O-RING DE LA VÁLVULA DE CABEZA (I.D.16.8) | ||||
| 111 | 877699 | 1.05 | 1.27 | |
| Casquilho de válvula (b) | ||||
| 112 | 882925 | 18.01 | 21.80 | |
| O-RING (S-18) | ||||
| 113 | 878885 | 1.05 | 1.27 | |
| Anillo O (I.D. 8.8) | ||||
| 114 | 878925 | 1.05 | 1.27 | |
| Pistón de la válvula (b) | ||||
| 115 | 880672 | 32.18 | 38.93 | |
| O-RING (I.D.11) | ||||
| 116 | 878887 | 1.65 | 2.00 | |
| Resorte del Émbolo | ||||
| 117 | 878884 | 1.65 | 2.00 | |
| Émbolo (A) | ||||
| 118 | 880673 | 14.71 | 17.80 | |
| Anillo-O (I.D.1.8) | ||||
| 119 | 878888 | 1.05 | 1.27 | |
| Buje de válvula (a) | ||||
| 120 | 882920 | 29.56 | 35.77 | |
| Tornillo Máquina M5x25 (negro) | ||||
| 121 | 880734 | 1.04 | 1.26 | |
| Pasador de Rodillo D3x22 (10 Piezas) | ||||
| 122 | 949864 | 1.65 | 2.00 | |
| Pasador de rueda D3x25 (10 piezas) | ||||
| 123 | 949539 | 2.25 | 2.72 | |
| Bola de Acero D3.97 (10 unidades) | ||||
| 124 | 959155 | 1.04 | 1.26 | |
| Muelle | ||||
| 125 | 982454 | 1.04 | 1.26 | |
| Botón De Cambio | ||||
| 126 | 886102 | 5.10 | 6.17 | |
| Gatillo (a) | ||||
| 127 | 880674 | 11.85 | 14.34 | |
| Arandela M4 (antiguo 949429z) | ||||
| 128 | 949429 | 1.05 | 1.27 | |
| Muelle ajustador | ||||
| 129 | 887949 | 1.80 | 2.18 | |
| Pin de rodillo D1.6x10 | ||||
| 130 | 886228 | 1.80 | 2.18 | |
| Perilla de ajuste | ||||
| 131 | 887948 | 3.45 | 4.17 | |
| Resorte, acero inoxidable | ||||
| 132 | 881882 | 2.25 | 2.72 | |
| PALANCA DE EMPUJE (B) | ||||
| 133 | 886099 | 12.00 | 14.52 | |
| REGULADOR | ||||
| 134 | 886564 | 7.80 | 9.44 | |
| Arandela | ||||
| 135 | 878279 | 1.05 | 1.27 | |
| Anillo O (p-4) | ||||
| 136 | 874436 | 1.05 | 1.27 | |
| Anillo O (P-18) | ||||
| 137 | 873570 | 1.35 | 1.63 | |
| Resorte, acero inoxidable | ||||
| 138 | 880409 | 2.40 | 2.90 | |
| Anillo amortiguador | ||||
| 139 | 877476 | 2.40 | 2.90 | |
| Eje de guía | ||||
| 140 | 886112 | 6.75 | 8.17 | |
| Empaquetadura Y | ||||
| 141 | 887196 | 1.80 | 2.18 | |
| Resorte D4.7 | ||||
| 142 | 882235 | 1.80 | 2.18 | |
| Pistón de alimentación | ||||
| 143 | 886231 | 29.70 | 35.94 | |
| GUARDIA | ||||
| 144 | 886106 | 7.80 | 9.44 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 146 | 887174 | 5.10 | 6.17 | |
| ETIQUETA DE ADVERTENCIA | ||||
| 147 | 887175 | 5.10 | 6.17 | |
| Casquillo del cargador | ||||
| 148 | 880177 | 1.65 | 2.00 | |
| Anillo de bloqueo para D24 | ||||
| 149 | 983748 | 1.05 | 1.27 | |
| Cubierta del Pistón de Alimentación | ||||
| 150 | 880170 | 2.25 | 2.72 | |
| Bloqueo de guía Nv50ae | ||||
| 151 | 886107 | 5.10 | 6.17 | |
| Resorte D5.6 | ||||
| 152 | 883008 | 1.80 | 2.18 | |
| Guía de tornillos | ||||
| 153 | 886105 | 25.44 | 30.78 | |
| Anillo para eje | ||||
| 154 | 880319 | 1.65 | 2.00 | |
| Tornillo de golpe D3x10 | ||||
| 155 | 306945 | 1.04 | 1.26 | |
| Eje de guía de tornillo | ||||
| 156 | 886108 | 7.80 | 9.44 | |
| Tuerca de Nylon M5 | ||||
| 157 | 877371 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 158 | 882246 | |||
| Anillo para eje | ||||
| 159 | 877826 | 2.55 | 3.09 | |
| REVISTA SA | ||||
| 160 | 886114 | 12.00 | 14.52 | |
| PORTADA DE REVISTA | ||||
| 164 | 886115 | 7.80 | 9.44 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 883136 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 884480 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 884538 | |||
| No hay información disponible, no se puede pedir | ||||
| 505 | 884857 | |||
| Tapa de nariz | ||||
| 506 | 886103 | 5.10 | 6.17 | |
| Cinta de agarre (antiguo 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602 | 880407 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 328428 | |||
