Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita 4304'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

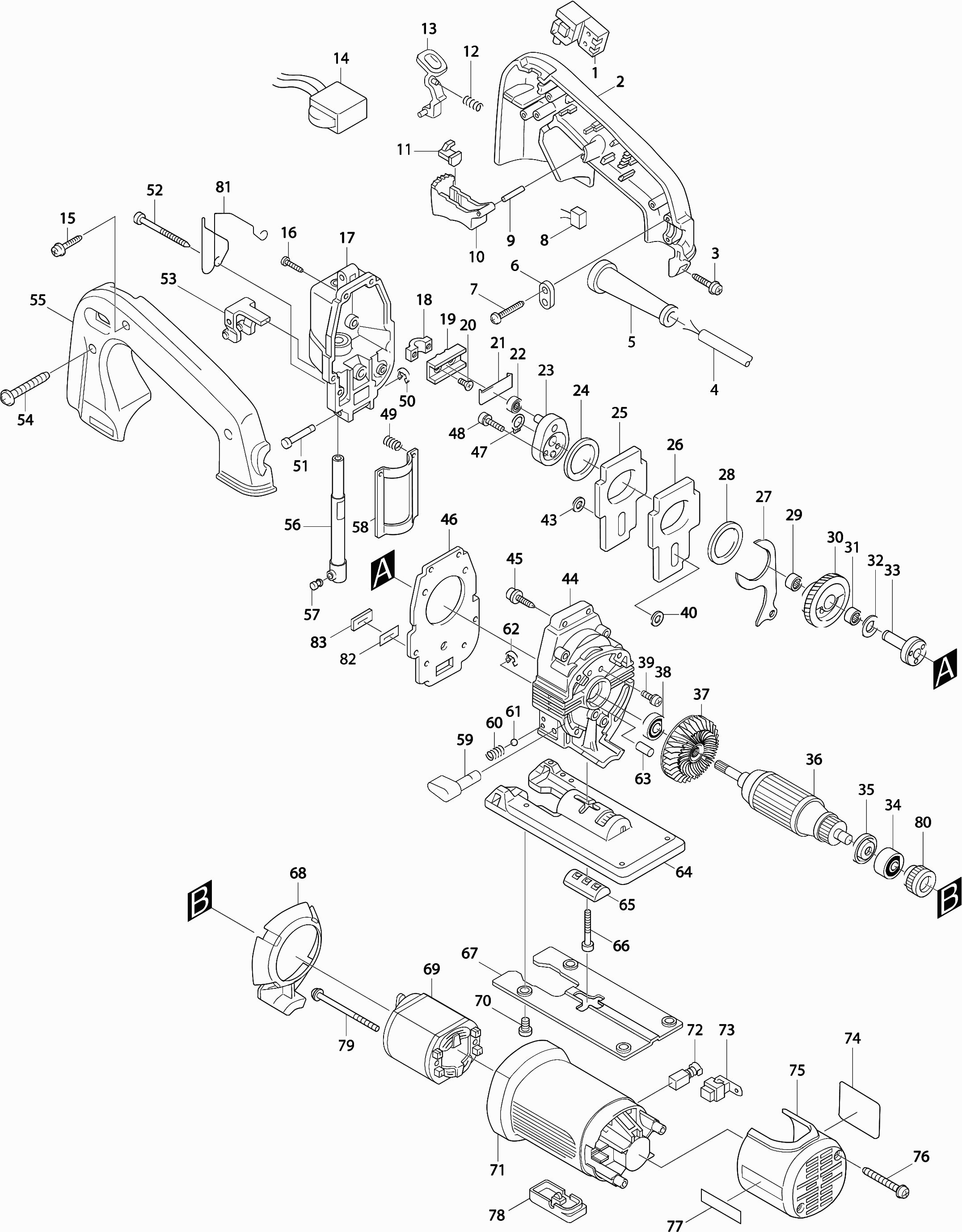

Dibujo técnico de los/las Makita 4304
Lista de las piezas de repuesto de Makita 4304
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Interruptor Sw-131 | ||||
| 001 | 651922-3 | 11.00 | 13.31 | |
| Set de Mango 4304 * | ||||
| 002 | 182680-5 | 18.70 | 22.63 | |
| Tornillo autorroscante Pt4x20 | ||||
| 003 | 266045-0 | 1.00 | 1.21 | |
| Cable de alimentación 2x1.00 2.2mtr | ||||
| 004 | 665383-1 | 10.80 | 13.07 | |
| Pasacables 8-85 | ||||
| 005 | 682502-4 | 2.40 | 2.90 | |
| Soporte de abrazadera | ||||
| 006 | 687053-2 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 006 | 687124-5 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 007 | 265A48-7 | 1.00 | 1.21 | |
| Pluma 3 | ||||
| 009 | 256221-4 | 1.00 | 1.21 | |
| Botón de interruptor | ||||
| 010 | 415158-6 | 3.60 | 4.36 | |
| Espaciador 4304 * | ||||
| 011 | 415159-4 | 2.40 | 2.90 | |
| Resorte de compresión 4 | ||||
| 012 | 233101-1 | 1.00 | 1.21 | |
| Palanca de bloqueo | ||||
| 013 | 415534-4 | 1.20 | 1.45 | |
| Unidad de control de velocidad | ||||
| 014 | 631678-4 | 22.00 | 26.62 | |
| Tornillo autorroscante Pt4x20 | ||||
| 015 | 266045-0 | 1.00 | 1.21 | |
| Tornillo autorroscante Ct4x16 | ||||
| 016 | 266034-5 | 1.00 | 1.21 | |
| Cubierta de la caja de cambios | ||||
| 017 | 153389-6 | 52.80 | 63.89 | |
| Cojinete de deslizamiento 8 | ||||
| 017A | 214005-6 | 1.20 | 1.45 | |
| Cojinete Deslizante 10 | ||||
| 017B | 214061-6 | 2.40 | 2.90 | |
| Pasador elástico 3-12 | ||||
| 017C | 951057-3 | 1.00 | 1.21 | |
| Sello 8 | ||||
| 017D | 421821-1 | 1.20 | 1.45 | |
| Soporte de puente | ||||
| 018 | 316608-3 | 11.00 | 13.31 | |
| Puente nuevo | ||||
| 019 | 310028-3 | 12.10 | 14.64 | |
| Tornillo avellanado M4x12 | ||||
| 020 | 251263-3 | 3.60 | 4.36 | |
| Placa Intermedia | ||||
| 021 | 344232-2 | 1.20 | 1.45 | |
| Rodamiento de agujas 607 | ||||
| 022 | 212010-7 | 13.20 | 15.97 | |
| Excéntrico | ||||
| 023 | 152454-8 | 9.60 | 11.62 | |
| Pasador 6 | ||||
| 023A | 256033-5 | 1.20 | 1.45 | |
| Arandela 26 | ||||
| 024 | 253792-2 | 1.00 | 1.21 | |
| Placa de Equilibrio | ||||
| 025 | 344330-2 | 7.20 | 8.71 | |
| Placa de Equilibrio | ||||
| 026 | 344330-2 | 7.20 | 8.71 | |
| Placa de presión 4304 | ||||
| 027 | 344134-2 | 4.80 | 5.81 | |
| Arandela 26 | ||||
| 028 | 253792-2 | 1.00 | 1.21 | |
| Rodamiento de agujas 810 | ||||
| 029 | 212043-2 | 3.60 | 4.36 | |
| Engranaje 51 | ||||
| 030 | 226428-6 | 23.10 | 27.95 | |
| Rodamiento de agujas 810 | ||||
| 031 | 212043-2 | 3.60 | 4.36 | |
| Arandela 8x0,5mm | ||||
| 032 | 253139-0 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 033 | 322691-0 | |||
| Rodamiento de bolas 607llb | ||||
| 034 | 211021-9 | 4.80 | 5.81 | |
| Anillo de aislamiento | ||||
| 035 | 681636-0 | 1.20 | 1.45 | |
| Armazón | ||||
| 036 | 517098-5 | 56.10 | 67.88 | |
| Impulsor 54 | ||||
| 037 | 240039-3 | 3.60 | 4.36 | |
| Rodamiento de bolas 608ddw | ||||
| 038 | 210005-4 | 4.80 | 5.81 | |
| Tornillo 4x12 | ||||
| 039 | 911116-5 | 1.00 | 1.21 | |
| Arandela 6 | ||||
| 040 | 253715-0 | 1.20 | 1.45 | |
| Arandela 6 | ||||
| 043 | 253715-0 | 1.20 | 1.45 | |
| Caja de engranajes | ||||
| 044 | 151594-9 | 55.00 | 66.55 | |
| Tornillo autorroscante Pt4x20 | ||||
| 045 | 266045-0 | 1.00 | 1.21 | |
| Junta de la tapa de la caja de engranajes | ||||
| 046 | 442123-2 | 1.20 | 1.45 | |
| Anillo de cierre S-8 | ||||
| 047 | 961004-6 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal interior M4x16 | ||||
| 048 | 922126-7 | 1.00 | 1.21 | |
| Resorte de compresión 4 | ||||
| 049 | 231314-8 | 1.00 | 1.21 | |
| Anillo de parada E-3 | ||||
| 050 | 961017-7 | 1.00 | 1.21 | |
| Pasador 4 | ||||
| 051 | 256693-3 | 2.40 | 2.90 | |
| Tornillo de rosca Pf 4x55 | ||||
| 052 | 266147-2 | 1.20 | 1.45 | |
| Rueda de soporte compl. | ||||
| 053 | 152947-5 | 14.30 | 17.30 | |
| Pasador 4 | ||||
| 053A | 268074-9 | 2.40 | 2.90 | |
| RODILLO | ||||
| 053B | 152950-6 | 8.40 | 10.16 | |
| Anillo de parada E-3 | ||||
| 053C | 961017-7 | 1.00 | 1.21 | |
| Tornillo 4x35 | ||||
| 054 | 266351-3 | 1.00 | 1.21 | |
| Set de Mango 4304 * | ||||
| 055 | 182680-5 | 18.70 | 22.63 | |
| Émbolo | ||||
| 056 | 165089-6 | 59.40 | 71.87 | |
| Tornillo de cabeza hexagonal M6x8 | ||||
| 057 | 265894-2 | 1.00 | 1.21 | |
| Placa de guía | ||||
| 058 | 344137-6 | 2.40 | 2.90 | |
| Botón de ajuste | ||||
| 059 | 272231-3 | 8.40 | 10.16 | |
| Resorte de compresión 4 | ||||
| 060 | 231314-8 | 1.00 | 1.21 | |
| Bola de acero 4 | ||||
| 061 | 216008-6 | 1.00 | 1.21 | |
| Anillo de retención E-5 | ||||
| 062 | 961018-5 | 1.00 | 1.21 | |
| Pasador de Goma 4 | ||||
| 063 | 263002-9 | 1.00 | 1.21 | |
| Almohadilla de pie | ||||
| 064 | 316883-1 | 26.40 | 31.94 | |
| PLACA DE MONTAJE | ||||
| 065 | 331435-7 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal 4x25 | ||||
| 066 | 922146-1 | 1.20 | 1.45 | |
| Placa de cubierta para suela | ||||
| 067 | 344443-9 | 15.40 | 18.63 | |
| Placa intermedia 4304 * | ||||
| 068 | 415535-2 | 1.20 | 1.45 | |
| CAMPO | ||||
| 069 | 633288-3 | 18.70 | 22.63 | |
| Bolt hexagonal 5x8 | ||||
| 070 | 266055-7 | 1.00 | 1.21 | |
| Caja del Motor 4304 * | ||||
| 071 | 415748-5 | 13.20 | 15.97 | |
| Juego de escobillas CB-419 | ||||
| 072 | 195015-1 | 4.80 | 5.81 | |
| Soporte de Cepillo de Carbono | ||||
| 073 | 643923-5 | 1.18 | 1.43 | |
| Cubierta trasera | ||||
| 075 | 415532-8 | 8.40 | 10.16 | |
| Tornillo autorroscante Pt4x30 | ||||
| 076 | 266050-7 | 1.00 | 1.21 | |
| Tapa de cubierta 4304 * | ||||
| 078 | 415538-6 | 2.40 | 2.90 | |
| Tornillo autorroscante Pt4x60 | ||||
| 079 | 266052-3 | 1.20 | 1.45 | |
| Anillo de Goma 19 | ||||
| 080 | 421494-0 | 4.80 | 5.81 | |
| Muelle de Protección | ||||
| 081 | 322893-8 | 2.40 | 2.90 | |
| Placa de bloqueo | ||||
| 082 | 344784-3 | 1.00 | 1.21 | |
| Sello de fieltro | ||||
| 083 | 443106-5 | 1.00 | 1.21 | |
