Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita 5704R'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

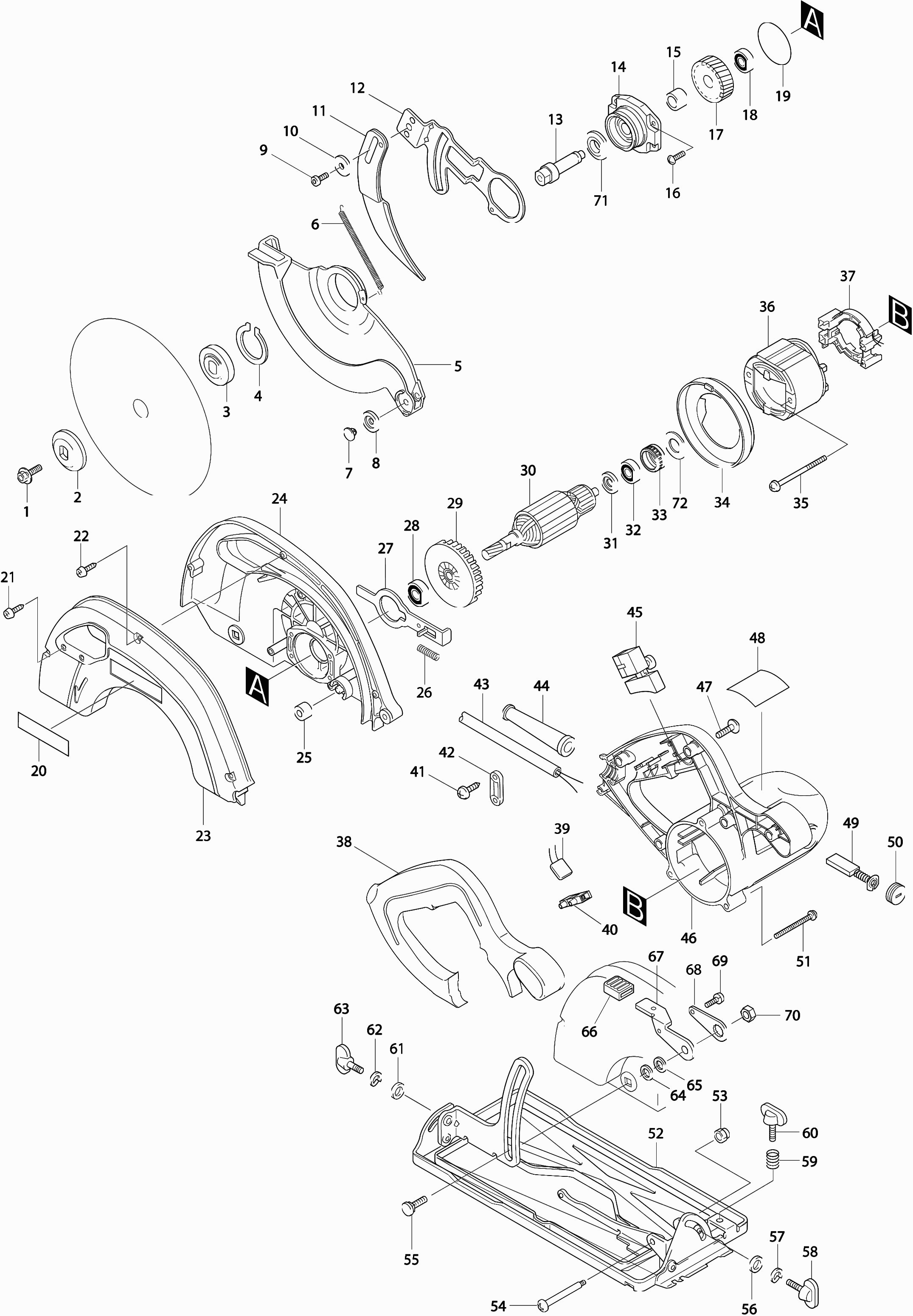

Dibujo técnico de los/las Makita 5704R
Lista de las piezas de repuesto de Makita 5704R
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo hexagonal M6X20 | ||||
| 001 | 266024-8 | 1.18 | 1.43 | |
| Brida externa 40 | ||||
| 002 | 224275-9 | 6.38 | 7.72 | |
| Brida interna 40 | ||||
| 003 | 224370-5 | 5.06 | 6.12 | |
| Anillo de bloqueo S-40 | ||||
| 004 | 961156-3 | 1.39 | 1.68 | |
| Tapa de protección con resorte | ||||
| 005 | 317461-0 | 12.22 | 14.79 | |
| Resorte de compresión 4 | ||||
| 006 | 232468-4 | 1.39 | 1.68 | |
| Pin de la rueda guía 6 | ||||
| 007 | 415437-2 | 0.83 | 1.00 | |
| Tapa de la rueda guía con resorte | ||||
| 008 | 415438-0 | 0.83 | 1.00 | |
| Tornillo con cabeza hexagonal M6x12 | ||||
| 009 | 922312-0 | 0.83 | 1.00 | |
| Arandela 6 | ||||
| 010 | 253783-3 | 0.98 | 1.19 | |
| Cuchillo de hendido CS 50 EBG | ||||
| 011 | 165094-3 | 19.23 | 23.27 | |
| Soporte de malla de cavidad 5704R A | ||||
| 012 | 345734-1 | 5.71 | 6.91 | |
| Soporte de malla de cavidad 5704R A | ||||
| 012-1 | 345734-1 | 5.71 | 6.91 | |
| Émbolo | ||||
| 013 | 324110-2 | 12.80 | 15.49 | |
| Caja de Cojinete | ||||
| 014 | 162220-5 | 10.50 | 12.70 | |
| Arandela 12 | ||||
| 015 | 257513-4 | 1.39 | 1.68 | |
| Tornillo 4x16 A | ||||
| 016 | 911526-6 | 0.83 | 1.00 | |
| Engranaje 49 | ||||
| 017 | 226540-2 | 9.24 | 11.18 | |
| Rodamiento de bolas 608Zz A | ||||
| 018 | 210046-0 | 0.83 | 1.00 | |
| Anillo O 46 | ||||
| 019 | 213620-3 | 0.83 | 1.00 | |
| Etiqueta "makita" | ||||
| 020 | 819064-1 | 0.83 | 1.00 | |
| Tornillo autorroscante Ct4x16 | ||||
| 021 | 266034-5 | 0.83 | 1.00 | |
| Tornillo autorroscante Ct4x16 | ||||
| 022 | 266034-5 | 0.83 | 1.00 | |
| Cubierta para capucha fija | ||||
| 023 | 183357-5 | 5.71 | 6.91 | |
| No hay información disponible, no se puede pedir | ||||
| 023-1 | 317460-2 | |||
| CUBIERTA PROTECTORA FIJA | ||||
| 024 | 152810-2 | 26.10 | 31.58 | |
| Pasador de Goma 4 | ||||
| 024A | 263002-9 | 0.83 | 1.00 | |
| Casquillo de goma 6 | ||||
| 025 | 262511-5 | 0.83 | 1.00 | |
| Resorte de compresión 5 | ||||
| 026 | 233092-6 | 0.83 | 1.00 | |
| Anillo de bloqueo del eje | ||||
| 027 | 344990-0 | 1.67 | 2.02 | |
| Rodamiento de bolas 6000llb | ||||
| 028 | 211061-7 | 7.22 | 8.74 | |
| Ventilador 70 | ||||
| 029 | 241858-0 | 3.72 | 4.50 | |
| Armazón | ||||
| 030 | 516489-7 | 30.70 | 37.15 | |
| Anillo de aislamiento | ||||
| 031 | 681654-8 | 0.83 | 1.00 | |
| Rodamiento de bolas 608Zz A | ||||
| 032 | 210046-0 | 0.83 | 1.00 | |
| Anillo de goma (1) | ||||
| 033 | 421720-7 | 6.38 | 7.72 | |
| Placa Intermedia | ||||
| 034 | 417580-3 | 1.24 | 1.50 | |
| Tornillo autoperforante 5X25 | ||||
| 035 | 266041-8 | 0.83 | 1.00 | |
| Tornillo autorroscante 5x60mm | ||||
| 035 | 266044-2 | 0.83 | 1.00 | |
| CAMPO | ||||
| 036 | 634449-8 | 19.23 | 23.27 | |
| Campo | ||||
| 037 | 638070-5 | 5.06 | 6.12 | |
| Resorte de estator Cb5 | ||||
| 037A | 654020-2 | 0.83 | 1.00 | |
| Casquillo de sujeción para statorv. 1,25mm | ||||
| 037B | 654501-6 | 0.83 | 1.00 | |
| Cubierta del Mango | ||||
| 038 | 417579-8 | 8.21 | 9.93 | |
| Condensador 0,22uF | ||||
| 039 | 645190-8 | 2.36 | 2.86 | |
| Condensador 0,22uF | ||||
| 039-1 | 645190-8 | 2.36 | 2.86 | |
| Terminal bloques | ||||
| 040 | 654575-7 | 2.84 | 3.44 | |
| Tornillo de grifo 4x18 | ||||
| 041 | 265A48-7 | 0.83 | 1.00 | |
| Soporte de abrazadera | ||||
| 042 | 687053-2 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 042A | 687063-9 | |||
| No hay información disponible, no se puede pedir | ||||
| 042A1 | 687052-4 | |||
| Soporte de abrazadera | ||||
| 042A2 | 687124-5 | 0.83 | 1.00 | |
| Cable de alimentación 2x1.00 2.2mtr | ||||
| 043 | 665383-1 | 10.50 | 12.70 | |
| No hay información disponible, no se puede pedir | ||||
| 043A | 666216-3 | |||
| No hay información disponible, no se puede pedir | ||||
| 043A1 | 665865-3 | |||
| Pasacables 8-90 | ||||
| 044 | 682503-2 | 1.39 | 1.68 | |
| Pasacables 8-90 | ||||
| 044A | 682503-2 | 1.39 | 1.68 | |
| No hay información disponible, no se puede pedir | ||||
| 044A1 | 682540-6 | |||
| Interruptor | ||||
| 045 | 651291-2 | 8.21 | 9.93 | |
| Abrazadera de alambre 56/5704R * | ||||
| 045A | 652257-5 | 0.83 | 1.00 | |
| Tornillo 3.5X7 | ||||
| 045B | 652008-6 | 0.83 | 1.00 | |
| Carcasa del motor | ||||
| 046 | 152811-0 | 25.36 | 30.69 | |
| Portaescobillas de carbono 5X11 A | ||||
| 046A | 644501-4 | 2.02 | 2.44 | |
| Tornillo de grifo 4x18 | ||||
| 047 | 265A48-7 | 0.83 | 1.00 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 048 | 853170-2 | 2.84 | 3.44 | |
| Koolborstel Set Cb-303 A | ||||
| 049 | 194996-6 | 5.06 | 6.12 | |
| Tapa del portaescobillas | ||||
| 050 | 643750-0 | 0.83 | 1.00 | |
| Tornillo 5x45 | ||||
| 051 | 911268-2 | 0.83 | 1.00 | |
| Placa base KS 60 | ||||
| 052 | 168353-4 | 15.69 | 18.98 | |
| Tuerca de bloqueo hexagonal 5x8 | ||||
| 053 | 252103-8 | 0.83 | 1.00 | |
| Tornillo de cruz M5 | ||||
| 054 | 265075-8 | 1.39 | 1.68 | |
| Tornillo 8x24 | ||||
| 055 | 265965-5 | 2.38 | 2.88 | |
| Arandela 6x12mm | ||||
| 056 | 941151-9 | 0.83 | 1.00 | |
| Arandela de presión 6 A | ||||
| 057 | 253903-9 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 058 | 265701-9 | |||
| Resorte de compresión 7 | ||||
| 059 | 231316-4 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 060 | 265701-9 | |||
| Arandela 6x12mm | ||||
| 061 | 941151-9 | 0.83 | 1.00 | |
| Arandela de presión 6 A | ||||
| 062 | 253903-9 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 063 | 265701-9 | |||
| Arandela 8 | ||||
| 064 | 941202-8 | 0.83 | 1.00 | |
| Arandela 8 | ||||
| 065 | 941202-8 | 0.83 | 1.00 | |
| Tapa de goma | ||||
| 066 | 421746-9 | 0.83 | 1.00 | |
| Palanca | ||||
| 067 | 344989-5 | 1.39 | 1.68 | |
| Placa de sujeción CS 50 EB | ||||
| 068 | 341415-5 | 0.83 | 1.00 | |
| Tornillo 4x8 | ||||
| 069 | 911109-2 | 0.83 | 1.00 | |
| TUERCA M8 | ||||
| 070 | 931402-8 | 0.83 | 1.00 | |
| Arandela 12 | ||||
| 071 | 257243-7 | 1.75 | 2.12 | |
| Junta de goma 13 | ||||
| 072 | 261115-0 | 1.66 | 2.01 | |
