Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita 9077S'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

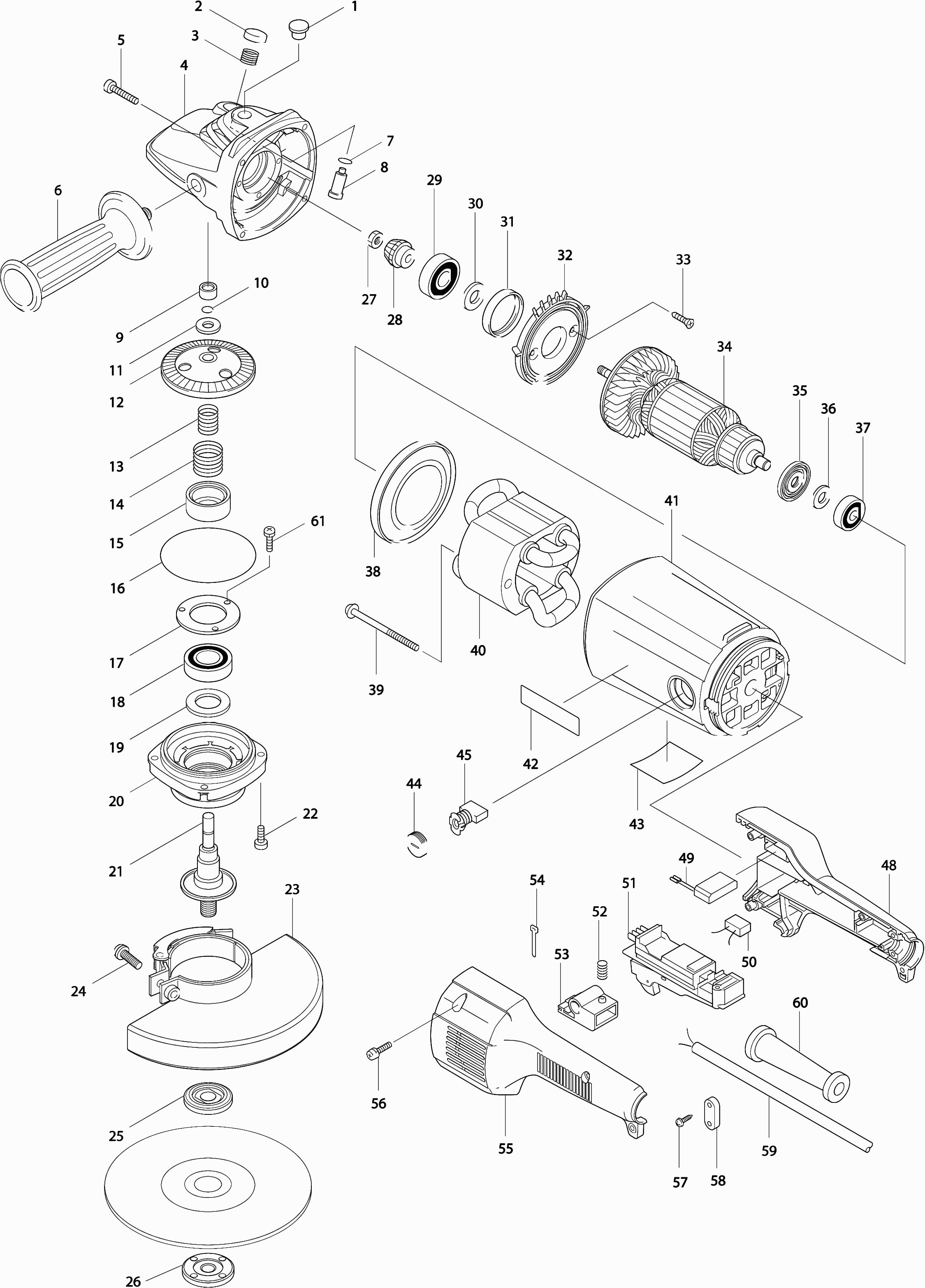

Dibujo técnico de los/las Makita 9077S
Lista de las piezas de repuesto de Makita 9077S
Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
Los precios mostrados incluyen el IVA | ||||
Tapa de cobertura STM 1800 | ||||
001 | 416972-3 | 1.00 | 1.21 | |
TAPA DEL BOLÍGRAFO | ||||
002 | 416971-5 | 2.02 | 2.44 | |
Resorte de compresión 12 | ||||
003 | 233031-6 | 0.83 | 1.00 | |
Caja de engranajes | ||||
004 | 151772-1 | 82.47 | 99.79 | |
Anillo de fieltro 18 | ||||
004A | 262084-8 | 3.12 | 3.78 | |
Tornillo de cabeza hexagonal 5x40 | ||||
005 | 922261-1 | 0.83 | 1.00 | |
No hay información disponible, no se puede pedir | ||||
006 | 151776-3 | |||
Anillo O 7 | ||||
007 | 213011-8 | 0.83 | 1.00 | |
Pasador 11 | ||||
008 | 256455-9 | 2.10 | 2.54 | |
Manga 10 | ||||
009 | 331566-2 | 3.54 | 4.28 | |
Arandela de bloqueo 9 | ||||
010 | 231995-8 | 0.83 | 1.00 | |
Arandela 10 | ||||
011 | 253878-2 | 0.83 | 1.00 | |
Engranaje 53 9077Sf * | ||||
012 | 226788-6 | 64.32 | 77.83 | |
Anillo de retención 17 | ||||
013 | 231994-0 | 7.22 | 8.74 | |
Anillo de retención 25 | ||||
014 | 231993-2 | 7.57 | 9.16 | |
Casquillo de bloqueo | ||||
015 | 323944-0 | 12.80 | 15.49 | |
Anillo O 80 | ||||
016 | 213757-6 | 1.18 | 1.43 | |
Bloqueo de cojinete 50 | ||||
017 | 285836-0 | 2.02 | 2.44 | |
Rodamiento de bolas 6004ddw DLM463 | ||||
018 | 210237-3 | 2.15 | 2.60 | |
Arandela 20 | ||||
019 | 267041-1 | 0.83 | 1.00 | |
Caja de Cojinete | ||||
020 | 151774-7 | 33.35 | 40.35 | |
Sello de anillo 25 | ||||
020A | 213360-3 | 3.97 | 4.80 | |
BARRA TOMMY | ||||
021 | 151777-1 | 48.40 | 58.56 | |
Tornillo Allen 5x16 | ||||
022 | 922221-3 | 0.83 | 1.00 | |
CUBIERTA PROTECTORA | ||||
023 | 163413-7 | 36.08 | 43.66 | |
Tornillo de cabeza cruzada 8x25 | ||||
024 | 265050-4 | 0.83 | 1.00 | |
Binnenflens haakse slijper en sleuvenzaag | ||||
025 | 224415-9 | 4.00 | 4.84 | |
Sluitmoer haakse slijper super | ||||
025A | 125052-1 | 13.00 | 15.73 | |
Sluitmoer haakse slijper | ||||
026 | 224554-5 | 4.00 | 4.84 | |
Tuerca hexagonal M8 | ||||
027 | 931403-6 | 0.83 | 1.00 | |
Engranaje 14 9077Sf * | ||||
028 | 226787-8 | 18.52 | 22.41 | |
Rodamiento de bolas 6301llb | ||||
029 | 211132-0 | 9.24 | 11.18 | |
Arandela 12 | ||||
030 | 267113-2 | 0.83 | 1.00 | |
Anillo de goma 38 | ||||
031 | 262085-6 | 0.83 | 1.00 | |
Bloqueo de cojinete 47 | ||||
032 | 285835-2 | 10.50 | 12.70 | |
Tornillo avellanado 5x16 | ||||
033 | 912221-1 | 0.83 | 1.00 | |
Armazón | ||||
034 | 516798-4 | 92.95 | 112.47 | |
Ventilador 80 | ||||
034A | 240025-4 | 11.84 | 14.33 | |
Anillo de aislamiento | ||||
035 | 681630-2 | 1.39 | 1.68 | |
Arandela 10 | ||||
036 | 253001-9 | 0.83 | 1.00 | |
Rodamiento de bolas 6200llb | ||||
037 | 211066-7 | 4.45 | 5.38 | |
Ya no disponible, sin reemplazo | ||||
038 | 416131-9 | |||
Tornillo autorroscante Pt 5x65 | ||||
039 | 266029-8 | 1.67 | 2.02 | |
CAMPO | ||||
040 | 526089-5 | 71.38 | 86.37 | |
Resorte del estator | ||||
040A | 654197-3 | 0.83 | 1.00 | |
Casquillo de sujeción para statorv. 2mm | ||||
040B | 654502-4 | 0.83 | 1.00 | |
Carcasa del motor 9079Sf * | ||||
041 | 183147-6 | 28.02 | 33.90 | |
Soporte de Cepillo de Carbono | ||||
041A | 643712-8 | 7.22 | 8.74 | |
Etiqueta "makita" | ||||
042 | 819064-1 | 0.83 | 1.00 | |
Tapa del portaescobillas | ||||
044 | 643700-5 | 0.98 | 1.19 | |
Koolborstel Set Cb-204 A | ||||
045 | 194992-4 | 11.82 | 14.30 | |
Conjunto de mango trasero | ||||
048 | 183117-5 | 22.09 | 26.73 | |
Caucho de esponja | ||||
048A | 421701-1 | 0.83 | 1.00 | |
Pieza de conexión | ||||
049 | 631363-9 | 32.15 | 38.90 | |
Condensador 0,22uF | ||||
050 | 645190-8 | 2.36 | 2.86 | |
Interruptor de seguridad | ||||
051 | 651179-6 | 41.77 | 50.54 | |
Resorte de compresión 7 * | ||||
052 | 231402-1 | 2.02 | 2.44 | |
Botón de bloqueo | ||||
053 | 416998-5 | 3.96 | 4.79 | |
Banda de la manguera | ||||
054 | 687010-0 | 0.83 | 1.00 | |
Conjunto de mango trasero | ||||
055 | 183117-5 | 22.09 | 26.73 | |
Caucho de esponja | ||||
055A | 421701-1 | 0.83 | 1.00 | |
Tornillo 4x25 | ||||
056 | 911148-2 | 0.83 | 1.00 | |
Tornillo de grifo 4x18 | ||||
057 | 265A48-7 | 0.83 | 1.00 | |
Soporte de abrazadera | ||||
058 | 687053-2 | 0.83 | 1.00 | |
Cable de alimentación 2x1.50 4.0mtr | ||||
059 | 695123-3 | 21.08 | 25.51 | |
Prensaestopas 10 | ||||
060 | 682560-0 | 1.67 | 2.02 | |
Tornillo 5x16 | ||||
061 | 911221-8 | 0.83 | 1.00 |
