Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita 9505BH'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

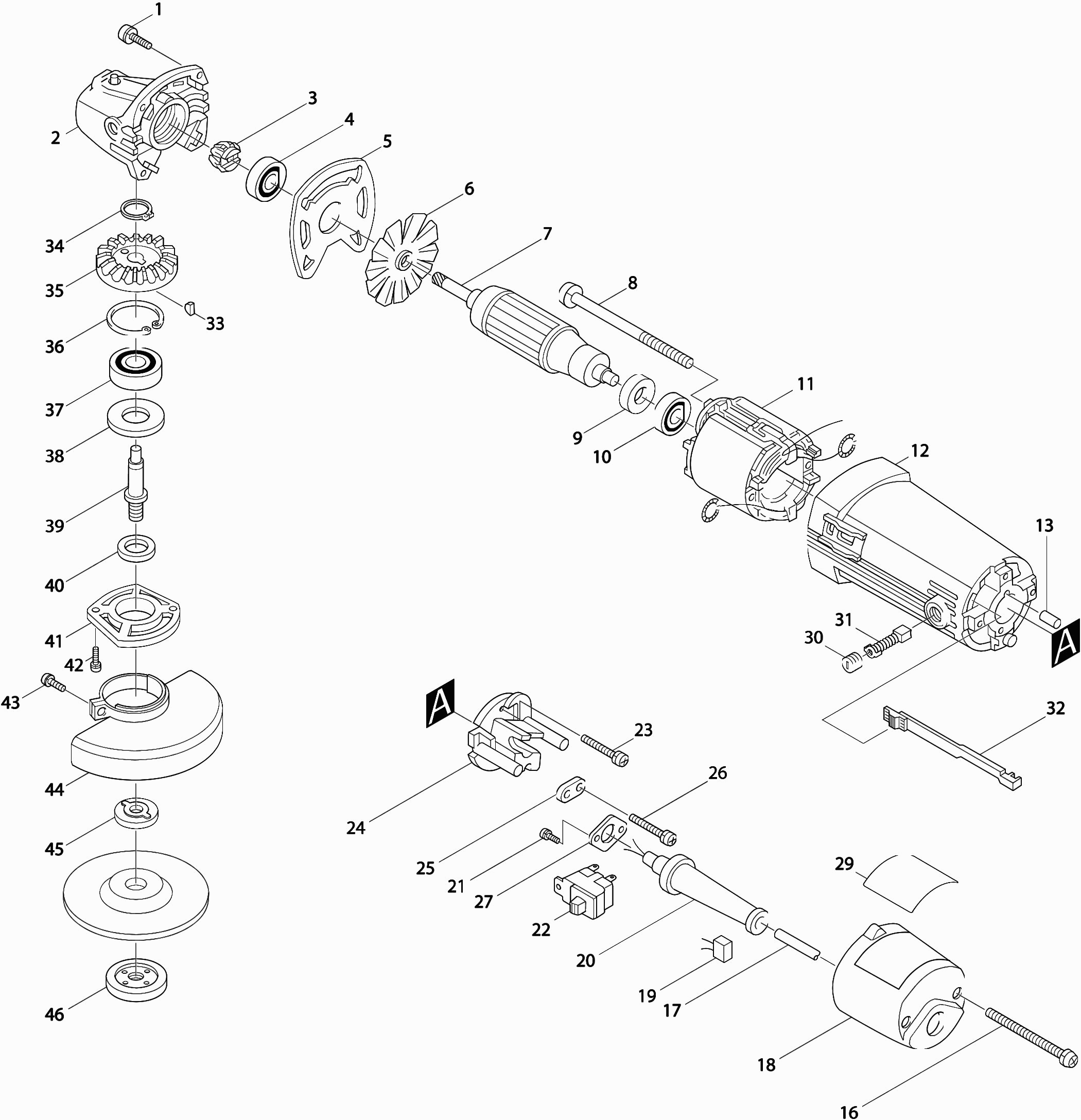

Dibujo técnico de los/las Makita 9505BH
Lista de las piezas de repuesto de Makita 9505BH
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo 4x20 | ||||
| 001 | 911138-5 | 1.00 | 1.21 | |
| Caja de engranajes | ||||
| 002 | 157393-7 | 38.50 | 46.58 | |
| Engranaje 11 | ||||
| 003 | 221357-8 | 11.00 | 13.31 | |
| Rodamiento de bolas 6000ddw | ||||
| 004 | 211088-7 | 10.00 | 12.10 | |
| Rodamiento de bolas 6000DDW A | ||||
| 004 | 210315-9 | 6.00 | 7.26 | |
| Placa intermedia 9503Bh-N9503Bh * | ||||
| 005 | 341398-9 | 2.40 | 2.90 | |
| Ventilador 60 * | ||||
| 006 | 241509-5 | 2.40 | 2.90 | |
| Armazón | ||||
| 007 | 511908-8 | 52.80 | 63.89 | |
| Tornillo M4X70 * | ||||
| 008 | 911596-5 | 1.20 | 1.45 | |
| Anillo de aislamiento | ||||
| 009 | 681614-0 | 1.00 | 1.21 | |
| Rodamiento de bolas 627llb | ||||
| 010 | 210025-8 | 3.60 | 4.36 | |
| CAMPO | ||||
| 011 | 593138-3 | 29.70 | 35.94 | |
| Casa de Motor Verde N9501Bh-3Bh * | ||||
| 012 | 159283-0 | 18.70 | 22.63 | |
| Pasador de Goma 4 | ||||
| 013 | 263002-9 | 1.00 | 1.21 | |
| Tornillo de cruz 4x70 | ||||
| 016 | 911198-7 | 1.00 | 1.21 | |
| Cable de alimentación 2x1.00 2.2mtr | ||||
| 017 | 665383-1 | 10.80 | 13.07 | |
| Cubierta trasera 9503Bh-N9503Bh | ||||
| 018 | 410190-5 | 4.80 | 5.81 | |
| CONDENSADOR | ||||
| 019 | 645173-8 | 8.40 | 10.16 | |
| Pasacables 8-85 | ||||
| 020 | 682502-4 | 2.40 | 2.90 | |
| Tornillo 4X10 | ||||
| 021 | 911111-5 | 1.00 | 1.21 | |
| Interruptor Sw-03 | ||||
| 022 | 651651-8 | 10.80 | 13.07 | |
| Tornillo 4X18 | ||||
| 023 | 911133-5 | 1.00 | 1.21 | |
| Soporte de interruptor 9503/N9503B * | ||||
| 024 | 410191-3 | 3.60 | 4.36 | |
| Soporte de abrazadera | ||||
| 025 | 687001-1 | 1.00 | 1.21 | |
| Tornillo 4x16 A | ||||
| 026 | 911526-6 | 1.00 | 1.21 | |
| Placa de bloqueo 9501Bhk * | ||||
| 027 | 687637-6 | 1.00 | 1.21 | |
| Tapa del portaescobillas | ||||
| 030 | 643550-8 | 1.20 | 1.45 | |
| Juego de escobillas CB411 RT0702C | ||||
| 031 | 195010-1 | 4.80 | 5.81 | |
| Ya no disponible, sin reemplazo | ||||
| 032 | 414659-1 | |||
| Cuña de alineación 3 | ||||
| 033 | 254002-0 | 1.00 | 1.21 | |
| Arandela de bloqueo S-12 | ||||
| 034 | 961052-5 | 1.00 | 1.21 | |
| Engranaje 36 | ||||
| 035 | 221356-0 | 16.50 | 19.96 | |
| Arandela de bloqueo r-32 | ||||
| 036 | 962151-6 | 1.00 | 1.21 | |
| Rodamiento de bolas 6201llb | ||||
| 037 | 211106-1 | 6.00 | 7.26 | |
| Arandela 12 * | ||||
| 038 | 253055-6 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 039 | 321815-5 | |||
| No hay información disponible, no se puede pedir | ||||
| 040 | 443034-4 | |||
| No hay información disponible, no se puede pedir | ||||
| 041 | 312998-2 | |||
| Tornillo 4x14 | ||||
| 042 | 911121-2 | 1.00 | 1.21 | |
| Tornillo 5x16 | ||||
| 043 | 251259-4 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 044 | 134440-1 | |||
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 045 | 224415-9 | 3.00 | 3.63 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 046 | 224554-5 | 3.00 | 3.63 | |
