Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita 9555NB'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

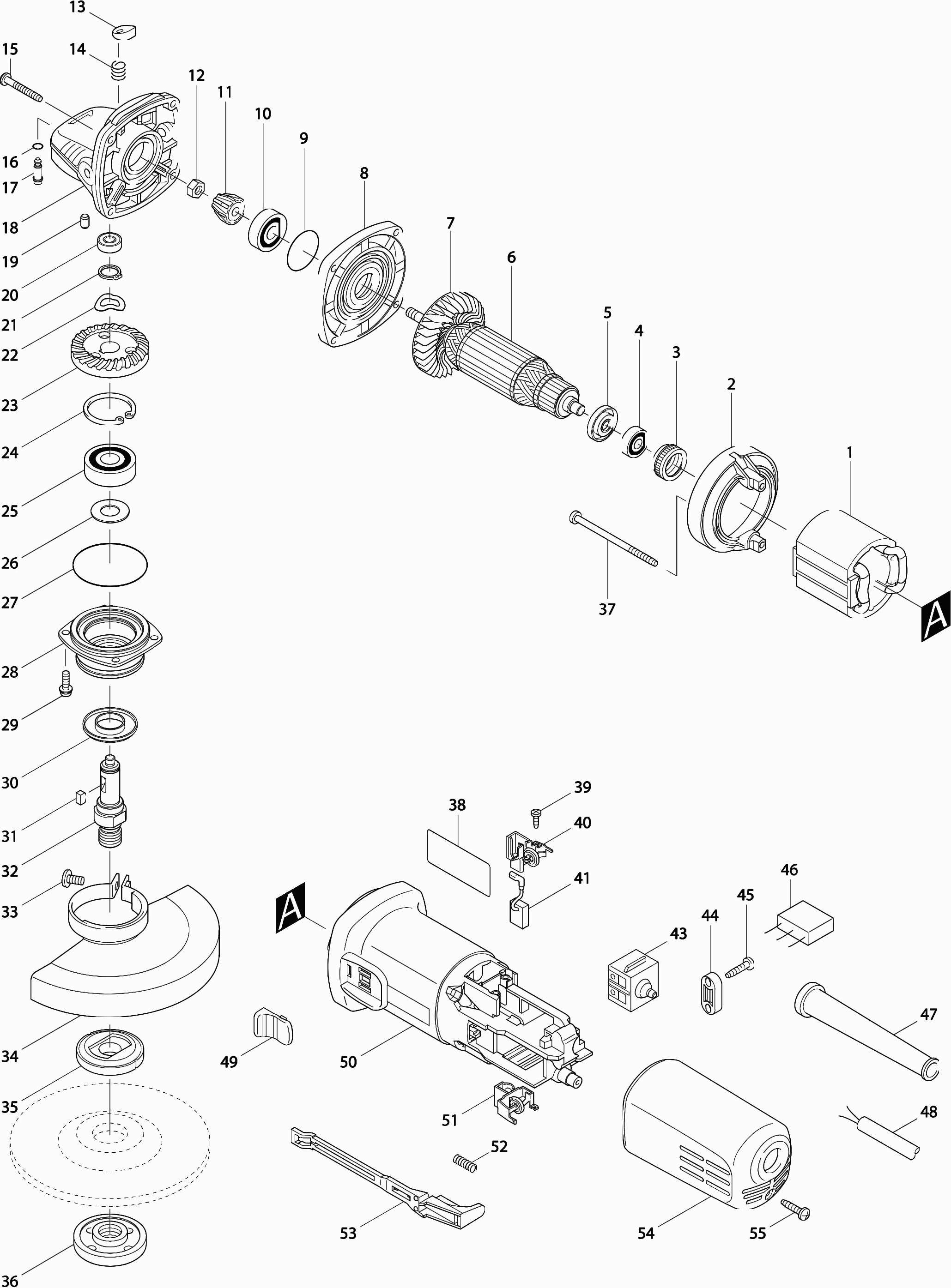

Dibujo técnico de los/las Makita 9555NB
Lista de las piezas de repuesto de Makita 9555NB
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 9554Nb | ||||
| 001 | 621713-6 | 22.00 | 26.62 | |
| Placa de separación 9554NB A | ||||
| 002 | 457793-4 | 1.20 | 1.45 | |
| Anillo intermedio 9554Nb A | ||||
| 003 | 422768-2 | 1.20 | 1.45 | |
| Rodamiento de bolas 607Llb A | ||||
| 004 | 210169-4 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 005 | 681667-9 | |||
| Anillo de aislamiento | ||||
| 005-1 | 681636-0 | 1.20 | 1.45 | |
| Armazón | ||||
| 006 | 515619-7 | 24.20 | 29.28 | |
| JUNTA | ||||
| 007 | 240076-7 | 1.20 | 1.45 | |
| Cubierta interior | ||||
| 008 | 317821-6 | 3.60 | 4.36 | |
| Anillo-O 26 | ||||
| 009 | 213407-3 | 1.20 | 1.45 | |
| Rodamiento de bolas 629llb | ||||
| 010 | 210042-8 | 2.40 | 2.90 | |
| Rodamiento de bolas 629llb | ||||
| 010-2 | 210042-8 | 2.40 | 2.90 | |
| TANDWIEL 10 9554NB A | ||||
| 011 | 227464-5 | 3.60 | 4.36 | |
| Tuerca M6 | ||||
| 012 | 252186-8 | 1.00 | 1.21 | |
| Casquillo de pin de bloqueo | ||||
| 013 | 417771-6 | 1.00 | 1.21 | |
| Resorte de compresión 8 | ||||
| 014 | 233376-2 | 1.00 | 1.21 | |
| Tornillo de chapa 4x30mm DGA520 | ||||
| 015 | 265B70-0 | 1.00 | 1.21 | |
| Tornillo de chapa 4x30mm DGA520 | ||||
| 015-1 | 265B70-0 | 1.00 | 1.21 | |
| Tornillo autorroscante Pt4x30 | ||||
| 015-1 | 266050-7 | 1.00 | 1.21 | |
| Anillo O 4 | ||||
| 016 | 213032-0 | 1.00 | 1.21 | |
| Pasador del Collar 4 | ||||
| 017 | 256486-8 | 1.00 | 1.21 | |
| Montaje de caja de cambios (13 a 19) | ||||
| 018 | 141469-0 | 14.30 | 17.30 | |
| Pasador de Goma 4 | ||||
| 019 | 263002-9 | 1.00 | 1.21 | |
| Rodamiento de bolas 696ZZ A | ||||
| 020 | 210026-6 | 2.40 | 2.90 | |
| Arandela de bloqueo S-12 | ||||
| 021 | 961052-5 | 1.00 | 1.21 | |
| Arandela de presión 12 | ||||
| 022 | 267794-2 | 1.00 | 1.21 | |
| Engranaje 37 | ||||
| 023 | 227542-1 | 6.38 | 7.72 | |
| TANDWIEL 37 9554NB A | ||||
| 023-1 | 227505-7 | 3.60 | 4.36 | |
| Arandela de bloqueo r-32 | ||||
| 024 | 962151-6 | 1.00 | 1.21 | |
| Rodamiento de bolas 6201dw1 | ||||
| 025 | 211129-9 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 026 | 267238-2 | |||
| O-Anillo 45 | ||||
| 027 | 213622-9 | 1.00 | 1.21 | |
| casa de rodamiento >2009 | ||||
| 028-1 | 318331-6 | 3.60 | 4.36 | |
| Caja de cojinete < 2009 | ||||
| 028A | 317819-3 | 3.60 | 4.36 | |
| casa de rodamiento >2009 | ||||
| 028B | 318331-6 | 3.60 | 4.36 | |
| Tornillo M4x14mm | ||||
| 029 | 265099-4 | 1.00 | 1.21 | |
| Anillo Intermedio | ||||
| 030 | 345464-4 | 1.00 | 1.21 | |
| Chaveta 4 | ||||
| 031 | 254011-9 | 1.00 | 1.21 | |
| BARRA TOMMY | ||||
| 032 | 324489-1 | 4.80 | 5.81 | |
| BARRA TOMMY | ||||
| 032-1 | 324489-1 | 4.80 | 5.81 | |
| Tornillo 5x16 | ||||
| 033-1 | 265180-1 | 1.00 | 1.21 | |
| Tornillo 5x14 | ||||
| 033A | 265103-9 | 1.00 | 1.21 | |
| Tornillo 5x16 | ||||
| 033B | 265180-1 | 1.00 | 1.21 | |
| Anillo O 4 | ||||
| 033B1 | 213009-5 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 034A | 125268-8 | |||
| BESCHERMKAP 125MM AFBRAMEN EN SCHUREN | ||||
| 034B | 141P36-7 | 7.00 | 8.47 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 035 | 224415-9 | 3.00 | 3.63 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 036 | 224554-5 | 3.00 | 3.63 | |
| Tornillo de golpe 4x70 | ||||
| 037 | 266325-4 | 1.00 | 1.21 | |
| Tornillo de golpe 4x70 | ||||
| 037-1 | 266325-4 | 1.00 | 1.21 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 038 | 861248-7 | 2.71 | 3.28 | |
| Tornillo autoperforante Pt3x10 | ||||
| 039 | 266007-8 | 1.00 | 1.21 | |
| Soporte de Cepillo de Carbono | ||||
| 040 | 643760-7 | 3.60 | 4.36 | |
| Juego de escobillas Cb-325 | ||||
| 041 | 194074-2 | 2.40 | 2.90 | |
| Interruptor | ||||
| 043 | 651947-7 | 3.60 | 4.36 | |
| Soporte de abrazadera | ||||
| 044 | 687053-2 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 044-1 | 687124-5 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 045 | 265B67-9 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 045-1 | 265B67-9 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 045-1 | 265A48-7 | 1.00 | 1.21 | |
| CONDENSADOR | ||||
| 046 | 638740-6 | 3.60 | 4.36 | |
| CONDENSADOR | ||||
| 046-1 | 638740-6 | 3.60 | 4.36 | |
| Prensaestopas 8-110 | ||||
| 047 | 682559-5 | 1.20 | 1.45 | |
| Cable de alimentación 2x1.00 2.2mtr | ||||
| 048 | 665383-1 | 10.80 | 13.07 | |
| No hay información disponible, no se puede pedir | ||||
| 048-1 | 665394-6 | |||
| Botón giratorio ABB OHYS2AJ | ||||
| 049 | 419566-3 | 1.00 | 1.21 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 049-1 | 419566-3 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 050 | 418794-7 | |||
| Carcasa del motor | ||||
| 050-1 | 451126-5 | 8.40 | 10.16 | |
| Carcasa del motor | ||||
| 050-2 | 451126-5 | 8.40 | 10.16 | |
| Soporte de Cepillo de Carbono | ||||
| 051 | 643760-7 | 3.60 | 4.36 | |
| Resorte de compresión 4 | ||||
| 052 | 233121-5 | 1.00 | 1.21 | |
| Varilla de cambio | ||||
| 053 | 418796-3 | 1.00 | 1.21 | |
| Cubierta trasera | ||||
| 054 | 418726-4 | 2.40 | 2.90 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 055 | 265B67-9 | 1.00 | 1.21 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 055-1 | 265B67-9 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 055-1 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo autoperforante Pt3x10 | ||||
| 0398 | 266007-8 | 1.00 | 1.21 | |
