Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita 9565HR'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

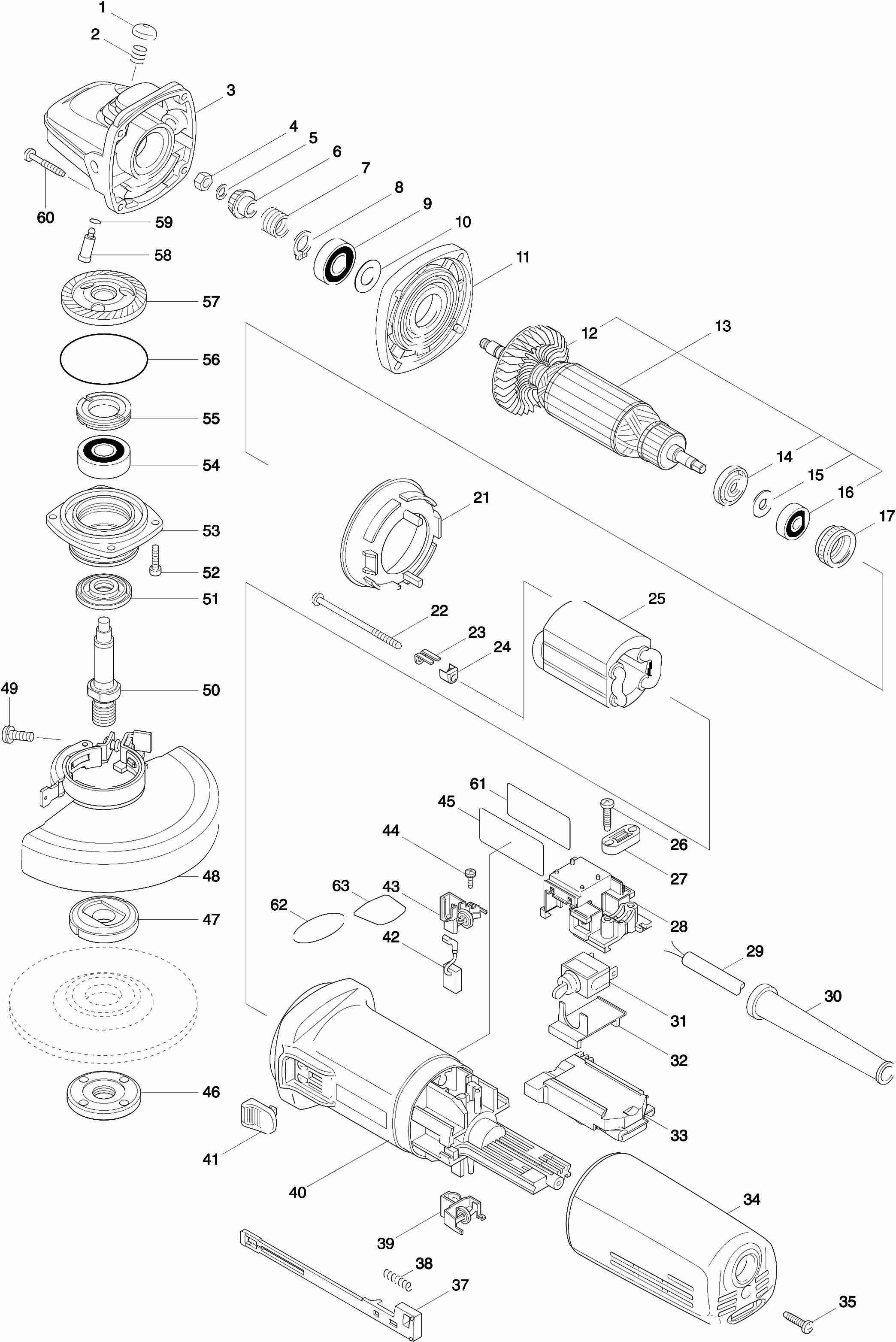

Dibujo técnico de los/las Makita 9565HR
Lista de las piezas de repuesto de Makita 9565HR
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de cobertura STM 1800 | ||||
| 001 | 418067-8 | 1.20 | 1.45 | |
| Resorte de compresión 8 | ||||
| 002 | 233376-2 | 1.00 | 1.21 | |
| Caja de engranajes | ||||
| 003 | 153488-4 | 19.80 | 23.96 | |
| Ya no disponible, sin reemplazo | ||||
| 004 | 931303-0 | 0.00 | 0.00 | |
| Arandela 6 | ||||
| 005 | 253077-6 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 006 | 226794-1 | -1.00 | -1.21 | |
| Resorte de bloqueo 12 | ||||
| 007 | 233901-9 | 3.60 | 4.36 | |
| Arandela de bloqueo S-12 | ||||
| 008 | 961052-5 | 1.00 | 1.21 | |
| Rodamiento de bolas 6001zz | ||||
| 009 | 211148-5 | 8.40 | 10.16 | |
| Arandela 12 | ||||
| 010 | 253084-9 | 1.00 | 1.21 | |
| Cubierta interior | ||||
| 011 | 317359-1 | 10.80 | 13.07 | |
| Ventilador 57 | ||||
| 012 | 240033-5 | 4.80 | 5.81 | |
| Armazón | ||||
| 013 | 515234-7 | 63.80 | 77.20 | |
| Anillo de aislamiento | ||||
| 014 | 681656-4 | 1.00 | 1.21 | |
| SLUITRING 7 LF1000 A | ||||
| 015 | 267326-5 | 1.00 | 1.21 | |
| Rodamiento de bolas 627ddw | ||||
| 016 | 210045-2 | 3.60 | 4.36 | |
| Anillo de laberinto GA5040C A | ||||
| 017 | 422750-1 | 2.40 | 2.90 | |
| Placa Intermedia | ||||
| 021 | 413076-2 | 2.40 | 2.90 | |
| Tornillo de golpe 4x70 | ||||
| 022 | 266258-3 | 1.20 | 1.45 | |
| Placa de bloqueo | ||||
| 023 | 344871-8 | 1.20 | 1.45 | |
| Tapa aislante | ||||
| 024 | 417237-6 | 1.20 | 1.45 | |
| CAMPO | ||||
| 025 | 626564-2 | 27.90 | 33.76 | |
| VELD 9564H A | ||||
| 025-1 | 621C09-3 | 27.50 | 33.28 | |
| Tornillo de grifo 4x18 | ||||
| 026 | 265A48-7 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 027 | 687124-5 | 1.00 | 1.21 | |
| Porta Interruptor | ||||
| 028 | 638635-3 | 8.40 | 10.16 | |
| Cable de alimentación 2x1.00 2.2mtr | ||||
| 029 | 665383-1 | 10.80 | 13.07 | |
| Prensaestopas 8-110 | ||||
| 030 | 682559-5 | 1.20 | 1.45 | |
| Interruptor Sw-126 A | ||||
| 031 | 651069-3 | 8.40 | 10.16 | |
| Cubierta del interruptor | ||||
| 032 | 687113-0 | 1.20 | 1.45 | |
| Regulador electrónico | ||||
| 033 | 620335-9 | 23.10 | 27.95 | |
| No hay información disponible, no se puede pedir | ||||
| 033-1 | 620G07-8 | -1.00 | -1.21 | |
| CUBIERTA TRASERA | ||||
| 034 | 417185-9 | 8.40 | 10.16 | |
| Tornillo de grifo 4x18 | ||||
| 035 | 265A48-7 | 1.00 | 1.21 | |
| Manija del interruptor | ||||
| 037 | 417186-7 | 2.40 | 2.90 | |
| Resorte de compresión 4 | ||||
| 038 | 233071-4 | 1.00 | 1.21 | |
| Soporte de Cepillo de Carbono | ||||
| 039 | 643760-7 | 3.60 | 4.36 | |
| Carcasa del motor | ||||
| 040 | 453276-2 | 14.30 | 17.30 | |
| Botón de interruptor | ||||
| 041 | 417813-6 | 1.20 | 1.45 | |
| Juego de escobillas Cb-325 | ||||
| 042 | 194074-2 | 2.40 | 2.90 | |
| Soporte de Cepillo de Carbono | ||||
| 043 | 643760-7 | 3.60 | 4.36 | |
| Autotaladrante Pt 3x10 | ||||
| 044 | 266256-7 | 1.00 | 1.21 | |
| Placa de nombre 9565Hr | ||||
| 045 | 850M51-9 | 3.60 | 4.36 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 046 | 224554-5 | 3.00 | 3.63 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 047 | 224415-9 | 3.00 | 3.63 | |
| BESCHERMKAP 125MM AFBRAMEN EN SCHUREN | ||||
| 048 | 141P36-7 | 7.00 | 8.47 | |
| Anillo O 4 | ||||
| 048A | 213009-5 | 1.00 | 1.21 | |
| Tornillo 5x16 | ||||
| 049 | 265180-1 | 1.00 | 1.21 | |
| BARRA TOMMY | ||||
| 050 | 324035-0 | 9.60 | 11.62 | |
| Anillo de laberinto | ||||
| 051 | 415300-9 | 1.20 | 1.45 | |
| Tornillo hexagonal 4x16 | ||||
| 052 | 266437-3 | 1.00 | 1.21 | |
| casa de rodamiento de alumino | ||||
| 053 | 318334-0 | 22.00 | 26.62 | |
| Rodamiento de bolas 6201dw1 | ||||
| 054 | 211129-9 | 8.40 | 10.16 | |
| Anillo de bloqueo de cojinete 19-33 | ||||
| 055 | 285841-7 | 2.40 | 2.90 | |
| O-ring 52 | ||||
| 056 | 213673-2 | 1.20 | 1.45 | |
| Engranaje 38 | ||||
| 057 | 227514-6 | 13.20 | 15.97 | |
| Pasador | ||||
| 058 | 256459-1 | 1.20 | 1.45 | |
| Anillo O 6 | ||||
| 059 | 213048-5 | 1.00 | 1.21 | |
| Tornillo de golpe 4x28 | ||||
| 060 | 266257-5 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 061 | 805W65-3 | -1.00 | -1.21 | |
| Etiqueta "sjs" | ||||
| 063 | 813900-3 | 2.40 | 2.90 | |
