Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita 9903'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre 5 y 10 días laborables. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

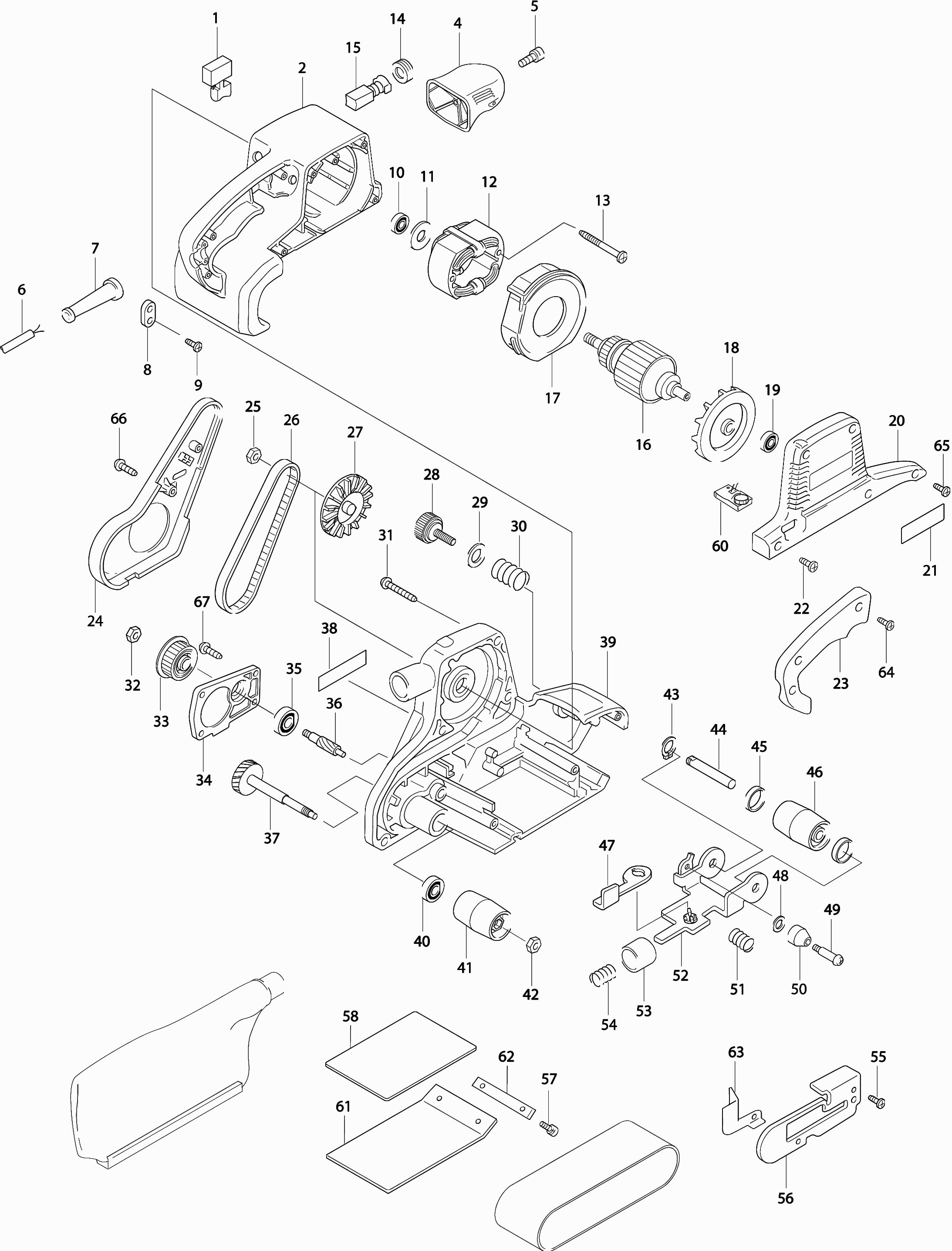

Dibujo técnico de los/las Makita 9903
Lista de las piezas de repuesto de Makita 9903
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Interruptor | ||||
| 001 | 650230-9 | 9.60 | 11.62 | |
| Carcasa del motor | ||||
| 002 | 151743-8 | 34.10 | 41.26 | |
| Mango delantero | ||||
| 004 | 417049-7 | 4.80 | 5.81 | |
| Tornillo autoperforante Pt 5x30 | ||||
| 005 | 266173-1 | 1.00 | 1.21 | |
| Cable de alimentación 2x1.50 4.0mtr | ||||
| 006 | 695123-3 | 22.00 | 26.62 | |
| Cable de alimentación 2x1.00 2.2mtr | ||||
| 006 | 665383-1 | 10.80 | 13.07 | |
| No hay información disponible, no se puede pedir | ||||
| 006DB | 665890-4 | |||
| No hay información disponible, no se puede pedir | ||||
| 006G1A | 665890-4 | |||
| No hay información disponible, no se puede pedir | ||||
| 006GA | 666240-6 | |||
| Pasacables 8-90 | ||||
| 007 | 682503-2 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 007A1A | 682540-6 | |||
| Pasacables 8-90 | ||||
| 007AA | 682503-2 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 007BB | 682540-6 | |||
| Soporte de abrazadera | ||||
| 008 | 687053-2 | 1.00 | 1.21 | |
| Soporte de abrazadera | ||||
| 008 | 687124-5 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 008AB | 687052-4 | |||
| No hay información disponible, no se puede pedir | ||||
| 008B1A | 687052-4 | |||
| No hay información disponible, no se puede pedir | ||||
| 008BA | 687063-9 | |||
| Tornillo de grifo 4x18 | ||||
| 009 | 265A48-7 | 1.00 | 1.21 | |
| Rodamiento de bolas 6000ddw | ||||
| 010 | 211088-7 | 10.00 | 12.10 | |
| Rodamiento de bolas 6000DDW A | ||||
| 010 | 210315-9 | 6.00 | 7.26 | |
| Anillo de aislamiento | ||||
| 011 | 681649-1 | 1.20 | 1.45 | |
| Campo 9903 | ||||
| 012 | 523404-4 | 41.80 | 50.58 | |
| Campo 9903 | ||||
| 012B | 523404-4 | 41.80 | 50.58 | |
| Tornillo de metal M5x45mm | ||||
| 013 | 266037-9 | 1.00 | 1.21 | |
| PARKER 5X45MM * | ||||
| 013 | 266056-5 | 1.00 | 1.21 | |
| Tapa de escobilla de carbon | ||||
| 014 | 643515-0 | 1.00 | 1.21 | |
| Tapa de escobilla de carbon | ||||
| 014-1 | 643515-0 | 1.00 | 1.21 | |
| KOOLBORSTEL SET CB-303 A | ||||
| 015 | 194996-6 | 6.00 | 7.26 | |
| Armazón | ||||
| 016 | 513339-7 | 72.60 | 87.85 | |
| Armazón | ||||
| 016B | 513339-7 | 72.60 | 87.85 | |
| Placa Intermedia | ||||
| 017 | 417050-2 | 2.40 | 2.90 | |
| Ventilador 75 | ||||
| 018 | 240026-2 | 3.60 | 4.36 | |
| Rodamiento de bolas 627ddw | ||||
| 019 | 210045-2 | 3.60 | 4.36 | |
| Cubierta de la caja del motor | ||||
| 020 | 417047-1 | 11.00 | 13.31 | |
| Ya no disponible, sin reemplazo | ||||
| 021 | 819001-5 | |||
| Tornillo de grifo 4x18 | ||||
| 022 | 265A48-7 | 1.00 | 1.21 | |
| Cubierta del Mango | ||||
| 023 | 417051-0 | 6.00 | 7.26 | |
| Cubierta de Correa | ||||
| 024 | 417052-8 | 3.60 | 4.36 | |
| Tuerca hexagonal 6x10 | ||||
| 025 | 252153-3 | 1.00 | 1.21 | |
| Correa en V 6-330 | ||||
| 026 | 225084-9 | 4.80 | 5.81 | |
| Impulsor 76 | ||||
| 027 | 241663-5 | 22.00 | 26.62 | |
| Tornillo de fijación M6x25 | ||||
| 028 | 265763-7 | 1.20 | 1.45 | |
| Arandela 16 A | ||||
| 029 | 267323-1 | 1.00 | 1.21 | |
| Resorte de compresión 16 A | ||||
| 030 | 232573-7 | 1.00 | 1.21 | |
| Tornillo autorroscante Pt4x30 | ||||
| 031 | 266050-7 | 1.00 | 1.21 | |
| TUERCA M8 | ||||
| 032 | 931402-8 | 1.00 | 1.21 | |
| Disco de correa 9.5x46.0 | ||||
| 033 | 222156-1 | 8.40 | 10.16 | |
| CUBIERTA DE LA CAJA DE ENGRANAJES | ||||
| 034 | 317273-1 | 9.60 | 11.62 | |
| Rodamiento de bolas 629ddw | ||||
| 035 | 211092-6 | 4.80 | 5.81 | |
| Engranaje 10 | ||||
| 036 | 226520-8 | 11.00 | 13.31 | |
| Engranaje 39 | ||||
| 037 | 151755-1 | 16.50 | 19.96 | |
| No hay información disponible, no se puede pedir | ||||
| 038 | 852044-4 | |||
| Marco 9903 | ||||
| 039 | 151746-2 | 111.10 | 134.43 | |
| Rodamiento de bolas 6000ddw | ||||
| 040 | 211088-7 | 10.00 | 12.10 | |
| Rodamiento de bolas 6000DDW A | ||||
| 040 | 210315-9 | 6.00 | 7.26 | |
| RODILLO DE ACCIONAMIENTO | ||||
| 041 | 162217-4 | 20.90 | 25.29 | |
| Tuerca hexagonal 8x13 | ||||
| 042 | 252154-1 | 1.20 | 1.45 | |
| Arandela de bloqueo S-12 | ||||
| 043 | 961052-5 | 1.00 | 1.21 | |
| Eje delantero | ||||
| 044 | 323931-9 | 3.60 | 4.36 | |
| Arandela de Disco M12 | ||||
| 045 | 253922-5 | 1.00 | 1.21 | |
| Rodillo líder | ||||
| 046 | 151753-5 | 22.00 | 26.62 | |
| Palanca | ||||
| 047 | 344823-9 | 3.60 | 4.36 | |
| Anillo de copa | ||||
| 048 | 267731-6 | 1.20 | 1.45 | |
| Tornillo de cepillo M4 | ||||
| 049 | 265059-6 | 1.20 | 1.45 | |
| VARILLA | ||||
| 050 | 416417-1 | 1.20 | 1.45 | |
| Resorte de compresión 7 | ||||
| 051 | 233249-9 | 1.00 | 1.21 | |
| Brazo de tensión | ||||
| 052 | 151744-6 | 16.50 | 19.96 | |
| Anillo de copa 17 | ||||
| 053 | 267746-3 | 2.40 | 2.90 | |
| Resorte de compresión 12 | ||||
| 054 | 233250-4 | 1.00 | 1.21 | |
| Tornillo autorroscante Ct4x16 | ||||
| 055 | 266034-5 | 1.00 | 1.21 | |
| Tornillo 4x14 | ||||
| 055 | 911121-2 | 1.00 | 1.21 | |
| Cubierta protectora 9903 * | ||||
| 056 | 344821-3 | 9.60 | 11.62 | |
| Tornillo 4x12 | ||||
| 057 | 911116-5 | 1.00 | 1.21 | |
| Tornillo 4x12 | ||||
| 057-1A | 911117-3 | 1.00 | 1.21 | |
| Tornillo 4x12 | ||||
| 057-1B | 911117-3 | 1.00 | 1.21 | |
| Tornillo 4x12 | ||||
| 057A | 911116-5 | 1.00 | 1.21 | |
| Placa de corcho | ||||
| 058 | 423312-8 | 2.40 | 2.90 | |
| Unidad de control de velocidad | ||||
| 060 | 631380-9 | 20.90 | 25.29 | |
| Unidad de control de velocidad | ||||
| 060A | 631380-9 | 20.90 | 25.29 | |
| Placa de carbono | ||||
| 061 | 423315-2 | 4.80 | 5.81 | |
| Tira de soporte | ||||
| 062 | 344848-3 | 1.00 | 1.21 | |
| PLACA DE SOPORTE | ||||
| 063 | 344829-7 | 1.20 | 1.45 | |
| Tornillo de grifo 4x18 | ||||
| 064 | 265A48-7 | 1.00 | 1.21 | |
| Tornillo autorroscante Ct4x16 | ||||
| 065 | 266034-5 | 1.00 | 1.21 | |
| Tornillo 4x14 | ||||
| 065 | 911121-2 | 1.00 | 1.21 | |
| Tornillo 4x14 | ||||
| 066 | 911121-2 | 1.00 | 1.21 | |
| Tornillo autorroscante Ct4x16 | ||||
| 066 | 266034-5 | 1.00 | 1.21 | |
| Tornillo autorroscante Ct4x16 | ||||
| 067 | 266034-5 | 1.00 | 1.21 | |
| Tornillo 4x14 | ||||
| 067 | 911121-2 | 1.00 | 1.21 | |
