Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita AF500HP'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

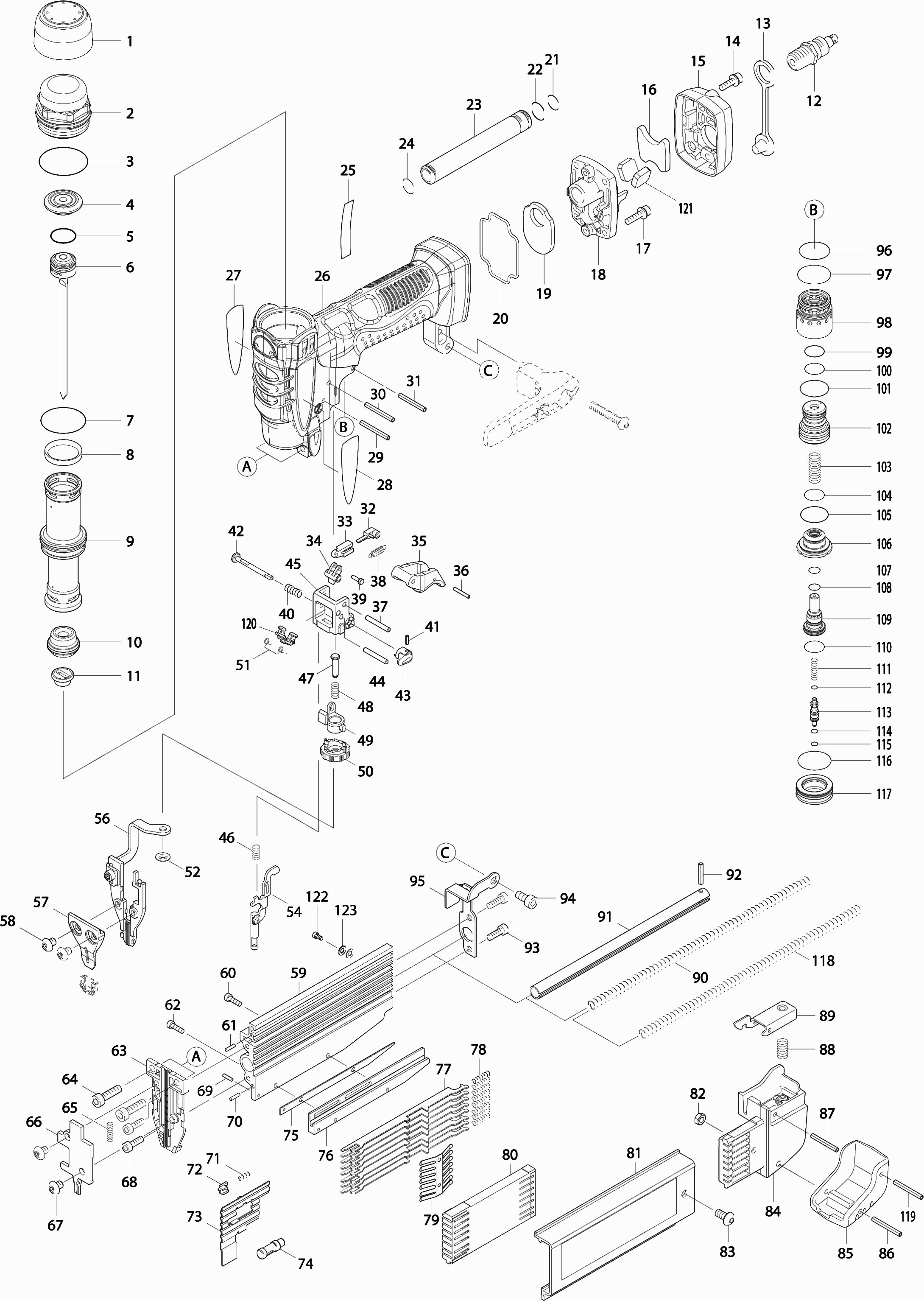

Dibujo técnico de los/las Makita AF500HP
Lista de las piezas de repuesto de Makita AF500HP
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa de cobertura STM 1800 | ||||
| 001 | 450628-8 | 2.40 | 2.90 | |
| Tapa superior | ||||
| 002 | 318284-9 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 003 | 213487-9 | |||
| Parachoques trasero | ||||
| 004 | 424120-0 | 12.10 | 14.64 | |
| Anillo O 14 | ||||
| 005 | 213190-2 | 9.60 | 11.62 | |
| Pasador de golpe | ||||
| 006 | 158681-5 | 72.60 | 87.85 | |
| Anillo-O 29 Af500Hp/Sr2600 | ||||
| 007 | 213412-0 | 1.20 | 1.45 | |
| Anillo D | ||||
| 008 | 424116-1 | 2.40 | 2.90 | |
| CILINDRO | ||||
| 009 | 331829-6 | 28.60 | 34.61 | |
| No hay información disponible, no se puede pedir | ||||
| 010 | 424130-7 | |||
| Tapón de sellado A | ||||
| 011 | 424233-7 | 3.60 | 4.36 | |
| Insertar pezón Orion | ||||
| 012 | 243105-5 | 16.50 | 19.96 | |
| Tapa | ||||
| 013 | 286280-4 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal 4x12 | ||||
| 014 | 265353-6 | 1.20 | 1.45 | |
| Tapa de escape | ||||
| 015 | 450632-7 | 4.80 | 5.81 | |
| Filtro | ||||
| 016 | 413123-9 | 3.60 | 4.36 | |
| Tornillo hexagonal 4x16 | ||||
| 017 | 922127-5 | 1.00 | 1.21 | |
| Cubierta de admisión Af500Hp | ||||
| 018 | 318287-3 | 6.00 | 7.26 | |
| Filtro de entrada | ||||
| 019 | 413122-1 | 3.60 | 4.36 | |
| Arandela | ||||
| 020 | 424117-9 | 2.40 | 2.90 | |
| Anillo O 9,5 | ||||
| 021 | 213194-4 | 2.40 | 2.90 | |
| O-ring 11 | ||||
| 022 | 213105-9 | 1.00 | 1.21 | |
| Tubo | ||||
| 023 | 331832-7 | 8.40 | 10.16 | |
| Anillo O 9,5 | ||||
| 024 | 213194-4 | 2.40 | 2.90 | |
| Placa de nombre "af500hp" | ||||
| 025 | 865252-8 | 3.60 | 4.36 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 026 | 188601-5 | 105.60 | 127.78 | |
| Etiqueta de logotipo Makita R | ||||
| 027 | 819313-6 | 3.60 | 4.36 | |
| Etiqueta de logotipo Makita L | ||||
| 028 | 819314-4 | 2.40 | 2.90 | |
| Pasador de bloqueo 3-28 | ||||
| 029 | 951075-1 | 1.00 | 1.21 | |
| Pasador de bloqueo 3-28 | ||||
| 030 | 951075-1 | 1.00 | 1.21 | |
| Pasador de tensión 3-26 | ||||
| 031 | 258037-3 | 1.00 | 1.21 | |
| Perno de bloqueo | ||||
| 032 | 310263-3 | 3.60 | 4.36 | |
| Guía de pasador de bloqueo | ||||
| 033 | 310296-8 | 3.60 | 4.36 | |
| Bloque de conexión | ||||
| 034 | 310312-6 | 3.60 | 4.36 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 035 | 450633-5 | 4.80 | 5.81 | |
| Pasador de resorte 2-14 | ||||
| 036 | 951010-9 | 1.00 | 1.21 | |
| Pluma 3 | ||||
| 037 | 256221-4 | 1.00 | 1.21 | |
| Resorte de compresión 4 | ||||
| 038 | 231856-2 | 1.20 | 1.45 | |
| Pluma 2 | ||||
| 039 | 268218-1 | 4.80 | 5.81 | |
| Resorte de compresión 5 | ||||
| 040 | 231309-1 | 1.00 | 1.21 | |
| Pasador 2-8 | ||||
| 041 | 951001-0 | 1.00 | 1.21 | |
| Pasador de tope incl.94 | ||||
| 042 | 324948-5 | 4.80 | 5.81 | |
| BOTÓN | ||||
| 043 | 450786-0 | 4.80 | 5.81 | |
| Pluma 3 | ||||
| 044 | 256221-4 | 1.00 | 1.21 | |
| Placa de montaje del interruptor | ||||
| 045 | 451332-2 | 2.40 | 2.90 | |
| Resorte de compresión 5 | ||||
| 046 | 234067-8 | 1.00 | 1.21 | |
| Pluma 4 | ||||
| 047 | 268243-2 | 1.20 | 1.45 | |
| Resorte de compresión 5 | ||||
| 048 | 234100-6 | 1.00 | 1.21 | |
| Tope | ||||
| 049 | 310265-9 | 6.00 | 7.26 | |
| AJUSTADOR | ||||
| 050 | 310286-1 | 13.20 | 15.97 | |
| Resorte de torsión TSF 55 | ||||
| 051 | 233533-2 | 10.80 | 13.07 | |
| Tuerca de presión M3 | ||||
| 052 | 259009-1 | 1.00 | 1.21 | |
| BRAZO | ||||
| 054 | 165567-6 | 10.80 | 13.07 | |
| Brazo de contacto | ||||
| 056 | 140582-1 | 36.30 | 43.92 | |
| Cubierta del punto de contacto | ||||
| 057 | 310261-7 | 20.90 | 25.29 | |
| Tornillo met. Ck Inb M5x6mm | ||||
| 058 | 266577-7 | 1.20 | 1.45 | |
| REVISTA SA | ||||
| 059 | 331826-2 | 22.00 | 26.62 | |
| Tornillo Allen M3x10 | ||||
| 060 | 266177-3 | 1.00 | 1.21 | |
| Pasador 2-8 | ||||
| 061 | 951001-0 | 1.00 | 1.21 | |
| Tornillo Allen M3x10 | ||||
| 062 | 266177-3 | 1.00 | 1.21 | |
| Guía de pasador de golpe | ||||
| 063 | 310259-4 | 59.40 | 71.87 | |
| Tornillo con cabeza hexagonal m5x18 | ||||
| 064 | 265853-6 | 1.00 | 1.21 | |
| Resorte de compresión 3 | ||||
| 065 | 234119-5 | 4.80 | 5.81 | |
| Tapa del varilla de guía | ||||
| 066 | 310260-9 | 34.10 | 41.26 | |
| Tornillo met. Ck Inb M5x6mm | ||||
| 067 | 266577-7 | 1.20 | 1.45 | |
| Tornillo de cabeza hexagonal 4x12 | ||||
| 068 | 265353-6 | 1.20 | 1.45 | |
| Pasador 2-8 | ||||
| 069 | 951001-0 | 1.00 | 1.21 | |
| Pasador 2-8 | ||||
| 070 | 951001-0 | 1.00 | 1.21 | |
| Resorte de compresión 3 | ||||
| 071 | 233018-8 | 1.00 | 1.21 | |
| Salida Bpt350 | ||||
| 072 | 310176-8 | 3.60 | 4.36 | |
| Placa de presión ISC 240 completa | ||||
| 073 | 345947-4 | 4.80 | 5.81 | |
| Pasador de collar 5-7 | ||||
| 074 | 450627-0 | 4.80 | 5.81 | |
| Soporte de distancia | ||||
| 075 | 345945-8 | 4.80 | 5.81 | |
| Guía Inferior de Clavo | ||||
| 076 | 331827-0 | 9.60 | 11.62 | |
| Knockout de uña | ||||
| 077 | 345946-6 | 4.80 | 5.81 | |
| Resorte de compresión 4 | ||||
| 078 | 233476-8 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 079 | 232243-8 | 4.80 | 5.81 | |
| Porta guía de uñas | ||||
| 080 | 450624-6 | 4.80 | 5.81 | |
| Guía de uñas superior | ||||
| 081 | 158749-7 | 36.30 | 43.92 | |
| Etiqueta de advertencia | ||||
| 081A | 810418-5 | 2.40 | 2.90 | |
| Tuerca hexagonal M4 | ||||
| 082 | 931102-0 | 1.00 | 1.21 | |
| Tornillo de cabeza de botón hexagonal M4x8 | ||||
| 083 | 266430-7 | 4.80 | 5.81 | |
| Tapa de cubierta deslizante | ||||
| 084 | 450625-4 | 6.00 | 7.26 | |
| Parachoques de revista | ||||
| 085 | 424113-7 | 4.80 | 5.81 | |
| Pasador de bloqueo 3-28 | ||||
| 086 | 951075-1 | 1.00 | 1.21 | |
| Pasador de expansión 3-24 | ||||
| 087 | 951072-7 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 088 | 233097-6 | |||
| Palanca de bloqueo | ||||
| 089 | 345954-7 | 4.80 | 5.81 | |
| Resorte de Compresión 6 | ||||
| 090 | 234066-0 | 2.40 | 2.90 | |
| Casquillo de guía STM 1800 | ||||
| 091 | 345948-2 | 4.80 | 5.81 | |
| Pasador de expansión 3-16 | ||||
| 092 | 951063-8 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal 4x12 | ||||
| 093 | 265353-6 | 1.20 | 1.45 | |
| Tornillo Allen m5x14 | ||||
| 094 | 265909-5 | 2.40 | 2.90 | |
| Placa de acoplamiento | ||||
| 095 | 345949-0 | 4.80 | 5.81 | |
| Anillo O 20 | ||||
| 096 | 213310-8 | 1.20 | 1.45 | |
| Anillo O 22 | ||||
| 097 | 213373-4 | 1.20 | 1.45 | |
| Guía de válvula de conmutación | ||||
| 098 | 331831-9 | 8.40 | 10.16 | |
| Anillo O 11.2 | ||||
| 099 | 213137-6 | 2.40 | 2.90 | |
| Anillo O 12,5 | ||||
| 100 | 213191-0 | 2.40 | 2.90 | |
| Anillo O 18 | ||||
| 101 | 213262-3 | 1.20 | 1.45 | |
| VÁLVULA PRINCIPAL | ||||
| 102 | 412091-3 | 39.60 | 47.92 | |
| Resorte de compresión 7 | ||||
| 103 | 234070-9 | 1.20 | 1.45 | |
| Anillo O 14 | ||||
| 104 | 213162-7 | 1.00 | 1.21 | |
| Anillo O 18 | ||||
| 105 | 213275-4 | 1.00 | 1.21 | |
| Guía de válvula de conmutación | ||||
| 106 | 324912-6 | 9.60 | 11.62 | |
| Anillo O 6 | ||||
| 107 | 213998-4 | 2.40 | 2.90 | |
| Anillo O 6 | ||||
| 108 | 213998-4 | 2.40 | 2.90 | |
| Válvula de control | ||||
| 109 | 451204-1 | 34.10 | 41.26 | |
| Anillo O 14 | ||||
| 110 | 213162-7 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 111 | 234068-6 | |||
| Anillo O 3 | ||||
| 112 | 213979-8 | 2.40 | 2.90 | |
| Vástago de la válvula de conmutación | ||||
| 113 | 325691-9 | 6.00 | 7.26 | |
| Anillo O 3 | ||||
| 114 | 213979-8 | 2.40 | 2.90 | |
| Anillo O 3 | ||||
| 115 | 213979-8 | 2.40 | 2.90 | |
| Anillo O 22 | ||||
| 116 | 213373-4 | 1.20 | 1.45 | |
| Cuerpo de válvula de conmutación | ||||
| 117 | 325633-3 | 13.20 | 15.97 | |
| Resorte de compresión 5 | ||||
| 118 | 234110-3 | 2.40 | 2.90 | |
| Pasador de bloqueo 3-28 | ||||
| 119 | 951075-1 | 1.00 | 1.21 | |
| Enlace de conexión | ||||
| 120 | 310284-5 | 16.50 | 19.96 | |
| Filtro | ||||
| 121 | 413125-5 | 2.40 | 2.90 | |
| Tornillo M3 | ||||
| 122 | 265591-0 | 6.00 | 7.26 | |
| Remache 3 | ||||
| 123 | 941002-6 | 1.00 | 1.21 | |
