Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita AF505'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

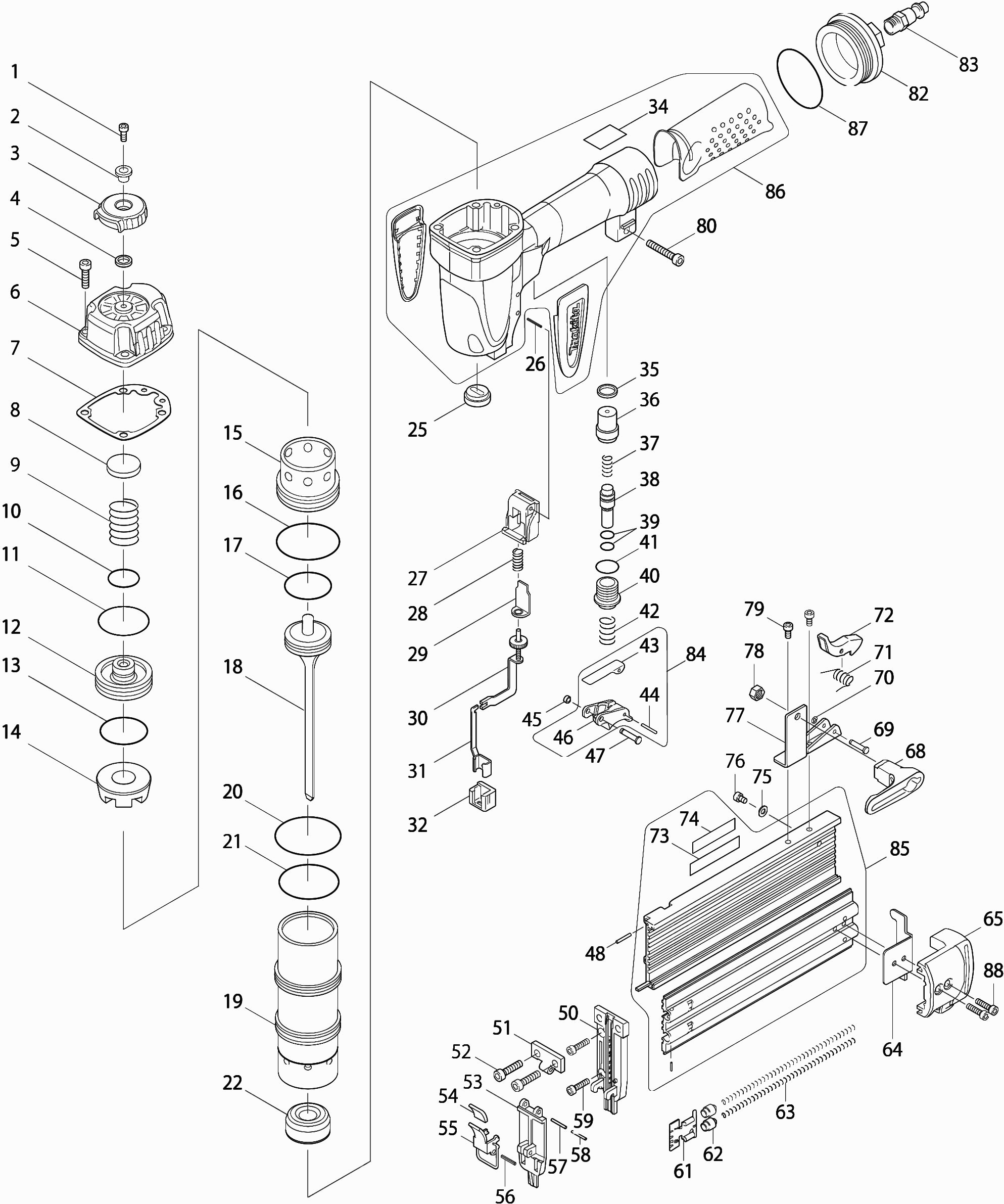

Dibujo técnico de los/las Makita AF505
Lista de las piezas de repuesto de Makita AF505
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| No hay información disponible, no se puede pedir | ||||
| A01 | HY00000090 | |||
| No hay información disponible, no se puede pedir | ||||
| A02 | 192517-8 | |||
| No hay información disponible, no se puede pedir | ||||
| A02-1 | 195246-2 | |||
| TACKEROLIE 18ML | ||||
| A03 | 194381-3 | 3.00 | 3.63 | |
| Tornillo Allen M4 x 10 mm | ||||
| 001 | HY00000001 | 1.00 | 1.21 | |
| Manga 4 | ||||
| 002 | HY00000002 | 1.00 | 1.21 | |
| Tapa de escape | ||||
| 003 | HY00000003 | 1.20 | 1.45 | |
| Anillo de goma 7 | ||||
| 004 | HY00000004 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 005 | HY00000005 | |||
| Tapa superior | ||||
| 006 | HY00000006 | 8.40 | 10.16 | |
| Junta, tapa superior- | ||||
| 007 | HY00000007 | 4.80 | 5.81 | |
| Protección AF-DW | ||||
| 008 | HY00000008 | 1.00 | 1.21 | |
| Resorte de compresión 7 | ||||
| 009 | HY00000009 | 1.00 | 1.21 | |
| O-ring 12 | ||||
| 010 | HY00000010 | 1.00 | 1.21 | |
| O-anillo 33 | ||||
| 011 | HY00000011 | 1.00 | 1.21 | |
| VÁLVULA PRINCIPAL | ||||
| 012 | HY00000012 | 3.60 | 4.36 | |
| Anillo O 29 | ||||
| 013 | HY00000013 | 1.00 | 1.21 | |
| Protección P | ||||
| 014 | HY00000014 | 1.00 | 1.21 | |
| Distribuidor | ||||
| 015 | HY00000015 | 3.60 | 4.36 | |
| Anillo O 46 | ||||
| 016 | HY00000016 | 1.00 | 1.21 | |
| O-ring 24 | ||||
| 017 | HY00000017 | 1.00 | 1.21 | |
| Pasador de golpe | ||||
| 018 | HY00000018 | 13.20 | 15.97 | |
| CILINDRO | ||||
| 019 | HY00000019 | 8.40 | 10.16 | |
| Anillo O 36 | ||||
| 020 | HY00000020 | 1.20 | 1.45 | |
| O-anillo 31 | ||||
| 021 | HY00000021 | 1.00 | 1.21 | |
| Protección F | ||||
| 022 | HY00000022 | 2.40 | 2.90 | |
| Protección F | ||||
| 022-1 | HY00000022 | 2.40 | 2.90 | |
| Tapón de sellado | ||||
| 025 | HY00000023 | 1.00 | 1.21 | |
| Pasador de tensión 3-26 | ||||
| 026 | HY00000024 | 1.00 | 1.21 | |
| Soporte | ||||
| 027 | HY00000025 | 1.20 | 1.45 | |
| Resorte de compresión 5 | ||||
| 028 | HY00000026 | 1.00 | 1.21 | |
| Tope | ||||
| 029 | HY00000027 | 1.20 | 1.45 | |
| Brazo de contacto | ||||
| 030 | HY00000028 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 031 | HY00000029 | |||
| No hay información disponible, no se puede pedir | ||||
| 032 | HY00000030 | |||
| Etiqueta "advertencia" | ||||
| 034 | HY00000032 | 2.40 | 2.90 | |
| Anillo de goma de 8mm | ||||
| 035 | HY00000033 | 1.00 | 1.21 | |
| Guía de válvula de conmutación | ||||
| 036 | HY00000034 | 2.40 | 2.90 | |
| Resorte de compresión 4 | ||||
| 037 | HY00000035 | 1.00 | 1.21 | |
| Vástago de la válvula de conmutación | ||||
| 038 | HY00000036 | 1.20 | 1.45 | |
| Anillo O 3 | ||||
| 039 | HY00000037 | 1.00 | 1.21 | |
| Cuerpo de válvula de conmutación | ||||
| 040 | HY00000038 | 2.40 | 2.90 | |
| O-ring 11 | ||||
| 041 | HY00000039 | 1.00 | 1.21 | |
| Resorte de compresión 10 | ||||
| 042 | HY00000040 | 1.00 | 1.21 | |
| Perno de bloqueo | ||||
| 043 | HY00000041 | 1.00 | 1.21 | |
| Pasador de tensión 2,5-17 | ||||
| 044 | HY00000042 | 1.00 | 1.21 | |
| Arandela de goma 2mm | ||||
| 045 | HY00000043 | 1.00 | 1.21 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 046 | HY00000044 | 1.20 | 1.45 | |
| Pluma 3 | ||||
| 047 | HY00000045 | 1.00 | 1.21 | |
| Pluma 2 | ||||
| 048 | HY00000046 | 1.00 | 1.21 | |
| Guía de pasador de golpe | ||||
| 050 | HY00000047 | 10.80 | 13.07 | |
| Placa de montaje | ||||
| 051 | HY00000048 | 3.60 | 4.36 | |
| Tornillo Allen M5 x 22 mm | ||||
| 052 | HY00000049 | 1.00 | 1.21 | |
| Puerta TURBO II ET-BG | ||||
| 053 | HY00000050 | 6.00 | 7.26 | |
| Tapa | ||||
| 054 | HY00000051 | 1.00 | 1.21 | |
| Palanca de sujeción | ||||
| 055 | HY00000052 | 1.00 | 1.21 | |
| Pasador elástico 2.5-16 | ||||
| 056 | HY00000053 | 1.00 | 1.21 | |
| Pasador elástico 2.5-18 | ||||
| 057 | HY00000054 | 1.00 | 1.21 | |
| Pasador elástico 1.5-18 | ||||
| 058 | HY00000055 | 1.00 | 1.21 | |
| Tornillo Allen M4 x 16 mm | ||||
| 059 | HY00000056 | 1.20 | 1.45 | |
| Placa de presión ISC 240 completa | ||||
| 061 | HY00000057 | 1.20 | 1.45 | |
| Pasador 7 | ||||
| 062 | HY00000058 | 1.00 | 1.21 | |
| Resorte de Compresión 6 | ||||
| 063 | HY00000059 | 2.40 | 2.90 | |
| Placa de la revista | ||||
| 064 | HY00000060 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 065 | HY00000061 | |||
| GANCHO | ||||
| 068 | HY00000062 | 2.40 | 2.90 | |
| Pluma 3 | ||||
| 069 | HY00000063 | 1.00 | 1.21 | |
| Anillo de bloqueo E-2.5 | ||||
| 070 | HY00000064 | 1.00 | 1.21 | |
| Muelle de torsión | ||||
| 071 | HY00000065 | 1.00 | 1.21 | |
| Palanca de bloqueo | ||||
| 072 | HY00000066 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 073 | HY00000068 | |||
| Remache | ||||
| 075 | HY00000070 | 1.00 | 1.21 | |
| Tornillo Allen M4 x 6 mm | ||||
| 076 | HY00000071 | 1.00 | 1.21 | |
| Placa de acoplamiento | ||||
| 077 | HY00000072 | 2.40 | 2.90 | |
| Tuerca M5 | ||||
| 078 | HY00000073 | 1.00 | 1.21 | |
| Tornillo Allen M4 x 8 mm | ||||
| 079 | HY00000074 | 1.00 | 1.21 | |
| Tornillo Allen M5 x 30 mm | ||||
| 080 | HY00000075 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 082 | HY00000078 | |||
| LUCHTNIPPEL ORION R1/4" | ||||
| 083 | HY00000081 | 1.00 | 1.21 | |
| CONJUNTO DE INTERRUPTORES | ||||
| 084 | HY00000083 | 1.20 | 1.45 | |
| Cargador assy AF505N | ||||
| 085 | HY00000085 | 23.10 | 27.95 | |
| Carcasa assy AF505N | ||||
| 086 | HY00000088 | 30.80 | 37.27 | |
| Anillo O 36 | ||||
| 087 | HY00000020 | 1.20 | 1.45 | |
| Tornillo Allen M4 x 16 mm | ||||
| 088 | HY00000056 | 1.20 | 1.45 | |
