Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita AN250HC'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre 5 y 10 días laborables. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

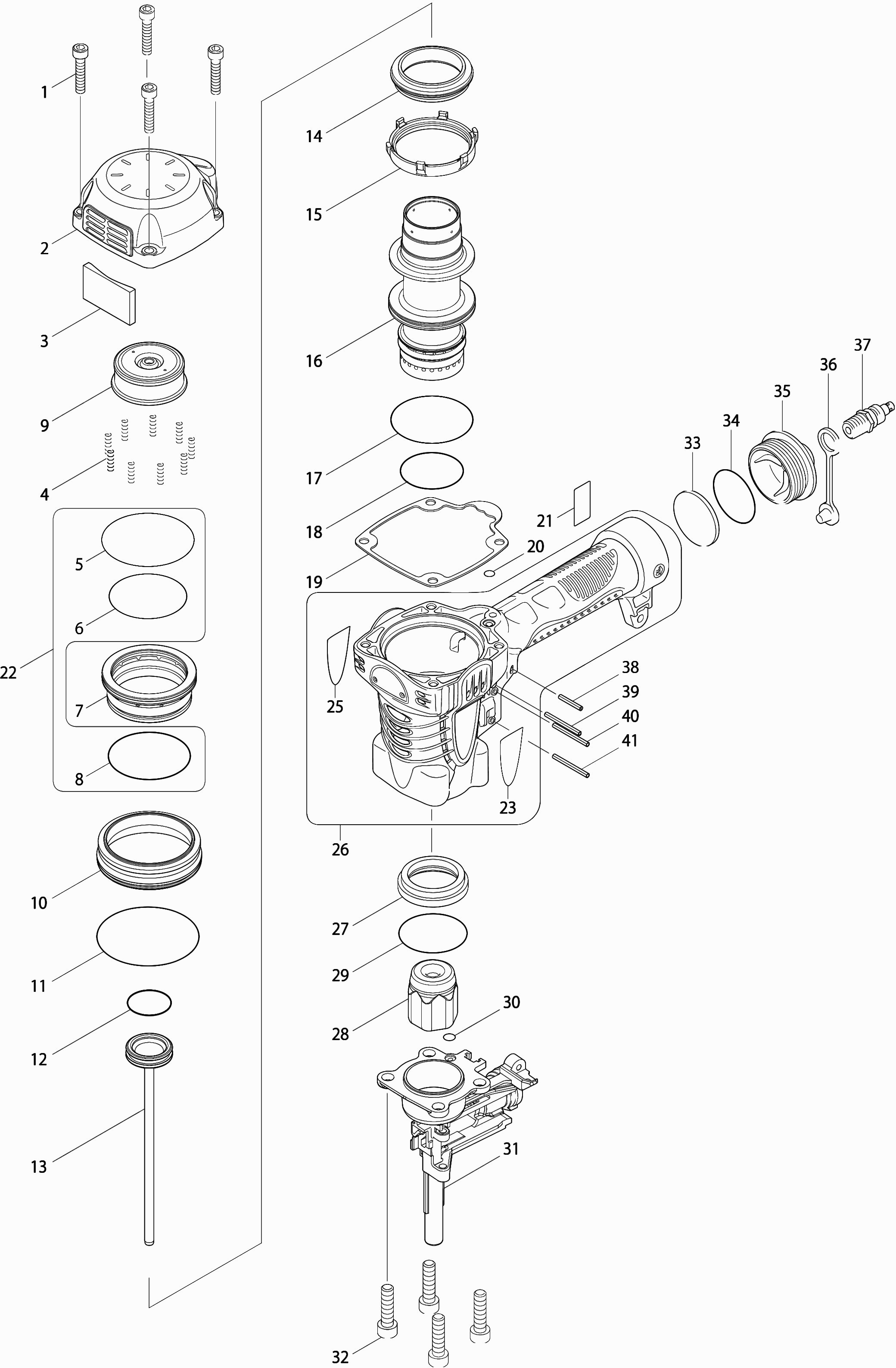

Dibujo técnico de los/las Makita AN250HC
Lista de las piezas de repuesto de Makita AN250HC
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo Allen m6x30 | ||||
| 001 | 265566-9 | 1.20 | 1.45 | |
| Cubierta superior completa | ||||
| 002 | 158219-6 | 78.10 | 94.50 | |
| Filtro | ||||
| 003 | 413112-4 | 11.00 | 13.31 | |
| Resorte de compresión 4 | ||||
| 004 | 233484-9 | 1.20 | 1.45 | |
| O-ring 60 | ||||
| 005 | 213668-5 | 1.20 | 1.45 | |
| Anillo O 50 | ||||
| 006 | 213612-2 | 1.20 | 1.45 | |
| VÁLVULA PRINCIPAL | ||||
| 007 | 419842-5 | 22.00 | 26.62 | |
| Anillo O 53 | ||||
| 008 | 213657-0 | 1.20 | 1.45 | |
| Parachoques trasero | ||||
| 009 | 424012-3 | 17.60 | 21.30 | |
| Guía de la válvula principal | ||||
| 010 | 331764-8 | 15.40 | 18.63 | |
| Anillo O 67 | ||||
| 011 | 213720-9 | 2.40 | 2.90 | |
| Anillo-O 26 | ||||
| 012 | 213982-9 | 4.80 | 5.81 | |
| Pasador de golpe | ||||
| 013 | 168538-2 | 125.40 | 151.73 | |
| Asiento de la Válvula | ||||
| 014 | 424013-1 | 11.00 | 13.31 | |
| Soporte de Cilindro | ||||
| 015 | 331759-1 | 11.00 | 13.31 | |
| CILINDRO | ||||
| 016 | 331763-0 | 55.00 | 66.55 | |
| Anillo O 53 | ||||
| 017 | 213657-0 | 1.20 | 1.45 | |
| Anillo O 39 | ||||
| 018 | 213531-2 | 1.00 | 1.21 | |
| Junta, tapa superior- | ||||
| 019 | 162254-8 | 8.40 | 10.16 | |
| Anillo O 6 An250/Bo3711 | ||||
| 020 | 213045-1 | 1.00 | 1.21 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 021 | 867290-6 | 3.60 | 4.36 | |
| Kit de revisión An911h | ||||
| 022 | 194737-0 | 35.20 | 42.59 | |
| Etiqueta "makita" | ||||
| 023 | 819324-1 | 10.80 | 13.07 | |
| Etiqueta "makita" | ||||
| 025 | 819323-3 | 10.80 | 13.07 | |
| CARCASA | ||||
| 026 | 188777-8 | 184.80 | 223.61 | |
| Etiqueta de indicador | ||||
| 026 | 816921-4 | 2.40 | 2.90 | |
| Guía del cilindro | ||||
| 027 | 331758-3 | 9.60 | 11.62 | |
| Parachoques delantero | ||||
| 028 | 424011-5 | 16.50 | 19.96 | |
| Anillo O 44 | ||||
| 029 | 213554-0 | 2.40 | 2.90 | |
| Anillo O 5 | ||||
| 030 | 213021-5 | 1.00 | 1.21 | |
| Guía de pasador de golpe | ||||
| 031 | 310318-4 | 210.10 | 254.22 | |
| Tornillo Allen m8x30 | ||||
| 032 | 265565-1 | 1.20 | 1.45 | |
| Filtro de entrada | ||||
| 033 | 413105-1 | 3.60 | 4.36 | |
| Anillo O 38 Para Casquillo 3/4 A | ||||
| 034 | 213514-2 | 1.20 | 1.45 | |
| Cubierta de entrada | ||||
| 035 | 318108-9 | 20.90 | 25.29 | |
| Tapa | ||||
| 036 | 286280-4 | 2.40 | 2.90 | |
| Insertar pezón Orion | ||||
| 037 | 243105-5 | 16.50 | 19.96 | |
| Pasador de horquilla 3-22 A | ||||
| 038 | 258033-1 | 1.00 | 1.21 | |
| Pasador de apriete | ||||
| 039 | 951078-5 | 1.00 | 1.21 | |
| Pasador de apriete | ||||
| 040 | 951078-5 | 1.00 | 1.21 | |
| Pasador de apriete | ||||
| 041 | 951078-5 | 1.00 | 1.21 | |
| Tornillo | ||||
| 042 | 265919-2 | 3.60 | 4.36 | |
| Bus 5 | ||||
| 043 | 325725-8 | 3.60 | 4.36 | |
| Tornillo de hexágono interno 5X20 | ||||
| 044 | 266369-4 | 1.00 | 1.21 | |
| Arandela plana 5 | ||||
| 045 | 267343-5 | 1.00 | 1.21 | |
| REVISTA SA | ||||
| 046 | 451377-0 | 11.00 | 13.31 | |
| Arandela de uretano 3 | ||||
| 047 | 262120-0 | 1.20 | 1.45 | |
| Pluma 4 | ||||
| 049 | 256678-9 | 2.40 | 2.90 | |
| Cubierta completa para revista | ||||
| 050 | 140304-9 | 19.80 | 23.96 | |
| Conexión de gancho | ||||
| 060 | 162255-6 | 3.60 | 4.36 | |
| Tuerca Hexagonal M5 | ||||
| 061 | 931202-6 | 1.00 | 1.21 | |
| GANCHO | ||||
| 062 | 168499-6 | 8.40 | 10.16 | |
| TORNILLO M4X35 | ||||
| 063 | 265176-2 | 1.20 | 1.45 | |
| Tapa, brazo de contacto- | ||||
| 064 | 451379-6 | 8.40 | 10.16 | |
| Arandela de uretano 3 | ||||
| 065 | 262120-0 | 1.20 | 1.45 | |
| Garra de alimentación | ||||
| 066 | 310320-7 | 19.80 | 23.96 | |
| Resorte de compresión 3 | ||||
| 068 | 234150-1 | 4.80 | 5.81 | |
| Pin 4-4.5 | ||||
| 068 | 256432-1 | 2.40 | 2.90 | |
| Brazo de contacto | ||||
| 074 | 165584-6 | 67.10 | 81.19 | |
| Pluma 5 | ||||
| 075 | 256782-4 | 1.20 | 1.45 | |
| Arandela de uretano 3 | ||||
| 076 | 262120-0 | 1.20 | 1.45 | |
| Anillo O 9 | ||||
| 077 | 213054-0 | 1.00 | 1.21 | |
| PISTÓN | ||||
| 078 | 325718-5 | 6.00 | 7.26 | |
| Anillo O 14 | ||||
| 079 | 213154-6 | 1.00 | 1.21 | |
| Anillo de goma 14 | ||||
| 080 | 262123-4 | 2.40 | 2.90 | |
| Resorte de compresión 9 | ||||
| 081 | 234045-8 | 4.80 | 5.81 | |
| Resorte de compresión 10 | ||||
| 082 | 234046-6 | 4.80 | 5.81 | |
| Anillo de copa | ||||
| 083 | 345781-2 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 084 | 962103-7 | |||
| Arandela de uretano 3 | ||||
| 087 | 262120-0 | 1.20 | 1.45 | |
| Puerta TURBO II ET-BG | ||||
| 088 | 310319-2 | 46.20 | 55.90 | |
| Perno de bloqueo | ||||
| 089 | 325721-6 | 2.40 | 2.90 | |
| Resorte de Compresión 6 | ||||
| 090 | 233201-7 | 1.00 | 1.21 | |
| Palanca de bloqueo | ||||
| 091 | 310050-0 | 11.00 | 13.31 | |
| Perno hexagonal M5x10 | ||||
| 092 | 266167-6 | 1.00 | 1.21 | |
| Tornillo Allen 5x12 | ||||
| 093 | 922211-6 | 1.00 | 1.21 | |
| Placa de sujeción CS 50 EB | ||||
| 094 | 346127-5 | 1.20 | 1.45 | |
| Anillo O 15 | ||||
| 101 | 213233-0 | 1.00 | 1.21 | |
| Anillo O 18 | ||||
| 102 | 213275-4 | 1.00 | 1.21 | |
| Guía de válvula de conmutación | ||||
| 103 | 419841-7 | 27.50 | 33.28 | |
| Anillo O 7 | ||||
| 104 | 213968-3 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 105 | 419958-6 | |||
| Anillo O 12,5 | ||||
| 106 | 213185-5 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 107 | 234187-8 | |||
| Anillo O 3 blw A | ||||
| 108 | 213A17-2 | 1.20 | 1.45 | |
| Anillo O 3 | ||||
| 108 | 213034-6 | 1.00 | 1.21 | |
| Anillo O 3 blw A | ||||
| 108A | 213A17-2 | 1.20 | 1.45 | |
| Vástago de la válvula de conmutación | ||||
| 109 | 324743-3 | 6.00 | 7.26 | |
| No hay información disponible, no se puede pedir | ||||
| 109A | 326189-9 | |||
| Anillo O 3 | ||||
| 110 | 213979-8 | 2.40 | 2.90 | |
| Anillo O 3 | ||||
| 110A | 213640-7 | 2.40 | 2.90 | |
| Anillo O 18 | ||||
| 111 | 213275-4 | 1.00 | 1.21 | |
| Kit de revisión An911h | ||||
| 112 | 194737-0 | 35.20 | 42.59 | |
| Cuerpo de válvula de conmutación | ||||
| 113 | 331741-0 | 14.30 | 17.30 | |
| Resorte de torsión 5 | ||||
| 114 | 233501-5 | 1.20 | 1.45 | |
| Distanciador | ||||
| 115 | 310199-6 | 6.00 | 7.26 | |
| Resorte de torsión 6 | ||||
| 116 | 233576-4 | 2.40 | 2.90 | |
| Trinquete de desbloqueo | ||||
| 117 | 310310-0 | 6.00 | 7.26 | |
| Placa de montaje del interruptor | ||||
| 118 | 419844-1 | 4.80 | 5.81 | |
| Bola de acero 4 | ||||
| 119 | 216024-8 | 1.00 | 1.21 | |
| Muelle de presión 2 | ||||
| 120 | 233490-4 | 1.00 | 1.21 | |
| Placa de cubierta para el resorte del arrancador | ||||
| 121 | 419743-7 | 1.00 | 1.21 | |
| Pluma 3 | ||||
| 122 | 268168-0 | 1.20 | 1.45 | |
| Pluma 3 | ||||
| 123 | 268168-0 | 1.20 | 1.45 | |
| Pasador de resorte 2-12 | ||||
| 124 | 951007-8 | 1.00 | 1.21 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 125 | 310190-4 | 17.60 | 21.30 | |
| Resorte de torsión 4 | ||||
| 126 | 231699-2 | 1.20 | 1.45 | |
| Palanca KA 65 | ||||
| 127 | 310196-2 | 7.20 | 8.71 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 130 | 135188-8 | 56.10 | 67.88 | |
| Varilla de cambio | ||||
| 131 | 310187-3 | 7.20 | 8.71 | |
| Resorte de Compresión 6 | ||||
| 132 | 233489-9 | 1.00 | 1.21 | |
| Bloque de ajuste (arriba) | ||||
| 133 | 310227-7 | 13.20 | 15.97 | |
| Eje, ajustador | ||||
| 134 | 324767-9 | 2.40 | 2.90 | |
| Muelle de presión 2 | ||||
| 135 | 233491-2 | 1.20 | 1.45 | |
| Bola de acero 2.3 | ||||
| 136 | 216031-1 | 1.00 | 1.21 | |
| Ajustador completo | ||||
| 137 | 158747-1 | 1.20 | 1.45 | |
| Pasador de resorte 2-14 | ||||
| 139 | 951010-9 | 1.00 | 1.21 | |
| Pasador de resorte 2-14 | ||||
| 141 | 951010-9 | 1.00 | 1.21 | |
| Actuador | ||||
| 142 | 310201-5 | 6.00 | 7.26 | |
| Placa de sujeción CS 50 EB | ||||
| 143 | 345801-2 | 2.40 | 2.90 | |
| Set de ajustador | ||||
| 144 | 135228-2 | 38.50 | 46.58 | |
| Válvula completa An711H A | ||||
| 145 | 136098-2 | 72.60 | 87.85 | |
