Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita AN935H'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

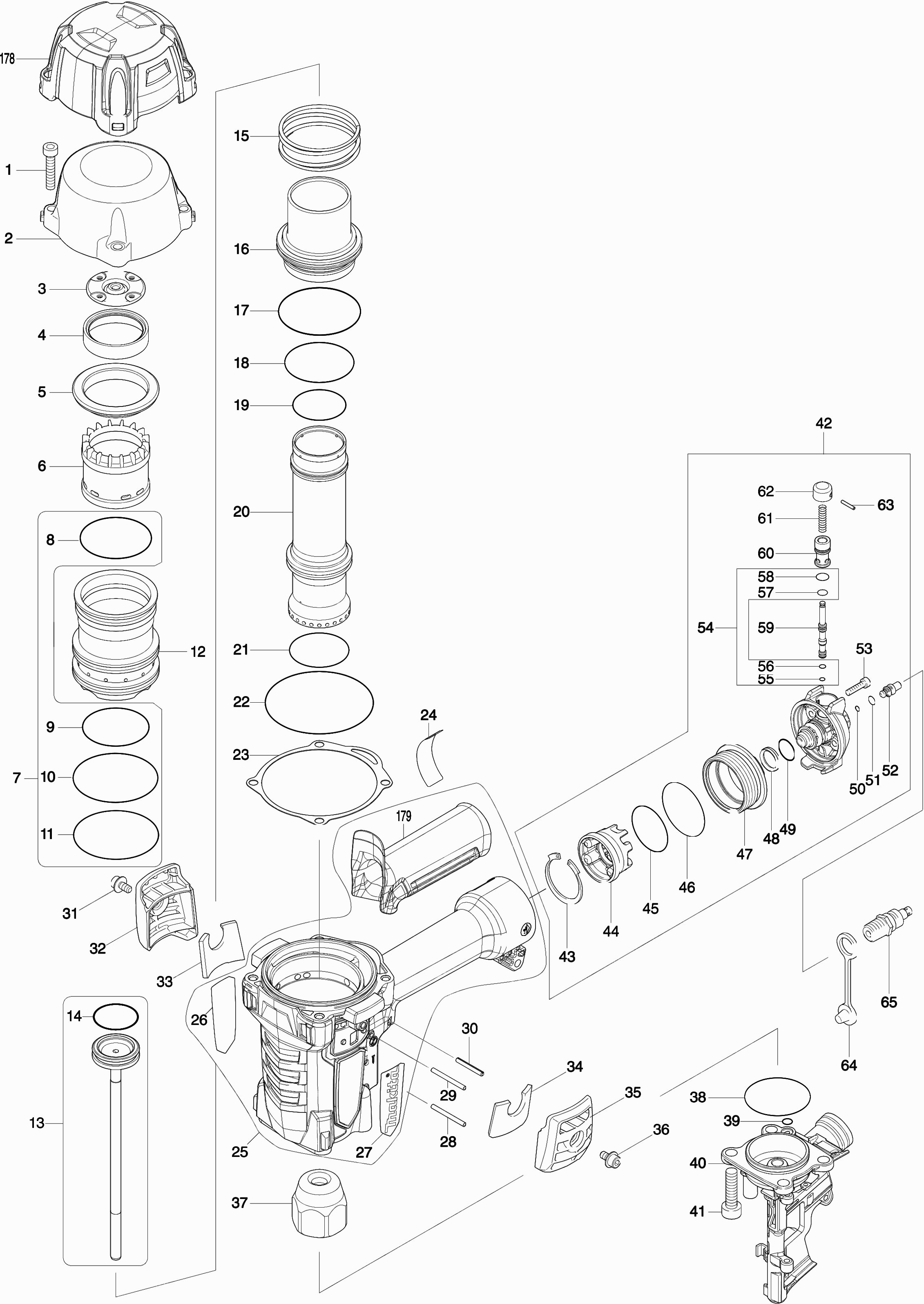

Dibujo técnico de los/las Makita AN935H
Lista de las piezas de repuesto de Makita AN935H
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de cabeza hexagonal M6x30mm | ||||
| 001 | 266913-7 | 3.60 | 4.36 | |
| Tapa superior | ||||
| 002 | 319360-2 | 42.90 | 51.91 | |
| Parachoques trasero | ||||
| 003 | 424649-6 | 3.60 | 4.36 | |
| Guía de Válvula An935H | ||||
| 004 | 332118-2 | 3.60 | 4.36 | |
| Asiento de la Válvula | ||||
| 005 | 424648-8 | 8.40 | 10.16 | |
| Guía de la válvula principal | ||||
| 006 | 455320-1 | 46.20 | 55.90 | |
| Kit de revisión An935H | ||||
| 007 | 197788-2 | 8.40 | 10.16 | |
| Anillo O 48 | ||||
| 008 | 213791-6 | 1.20 | 1.45 | |
| O-Anillo 45 | ||||
| 009 | 213792-4 | 1.20 | 1.45 | |
| O-ring 58 | ||||
| 010 | 213790-8 | 1.20 | 1.45 | |
| O-ring 58 | ||||
| 011 | 213790-8 | 1.20 | 1.45 | |
| VÁLVULA PRINCIPAL | ||||
| 012 | 332120-5 | 30.80 | 37.27 | |
| Juego de pasadores de golpe | ||||
| 013 | 135719-3 | 112.20 | 135.76 | |
| Anillo O 28 | ||||
| 014 | 213588-3 | 4.80 | 5.81 | |
| Resorte de presión 52 | ||||
| 015 | 234341-4 | 3.60 | 4.36 | |
| Distribuidor | ||||
| 016 | 332117-4 | 23.10 | 27.95 | |
| Anillo O 56 | ||||
| 017 | 213658-8 | 1.20 | 1.45 | |
| O-Anillo 45 | ||||
| 018 | 213086-7 | 2.40 | 2.90 | |
| Anillo O 36 | ||||
| 019 | 213510-0 | 1.20 | 1.45 | |
| Cilindro An935H A | ||||
| 020 | 327091-9 | 28.60 | 34.61 | |
| Anillo O 40 | ||||
| 021 | 213509-5 | 1.00 | 1.21 | |
| Anillo O 75 | ||||
| 022 | 213755-0 | 3.60 | 4.36 | |
| Junta, tapa superior- | ||||
| 023 | 162368-3 | 4.80 | 5.81 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 024 | 852K50-5 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 025 | 183E68-2 | |||
| Etiqueta de logotipo Makita R | ||||
| 026 | 809M90-6 | 6.00 | 7.26 | |
| Etiqueta de logotipo Makita L | ||||
| 027 | 809M89-1 | 6.00 | 7.26 | |
| Pasador de apriete | ||||
| 028 | 951078-5 | 1.00 | 1.21 | |
| Pasador de apriete | ||||
| 029 | 951078-5 | 1.00 | 1.21 | |
| Pasador de expansión 3-24 | ||||
| 030 | 951072-7 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal M5 x 10 mm | ||||
| 031 | 266912-9 | 2.40 | 2.90 | |
| Tapa de escape | ||||
| 032 | 455322-7 | 2.40 | 2.90 | |
| Filtro | ||||
| 033 | 455319-6 | 2.40 | 2.90 | |
| Filtro | ||||
| 034 | 455319-6 | 2.40 | 2.90 | |
| Tapa de escape | ||||
| 035 | 455321-9 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal M5 x 10 mm | ||||
| 036 | 266912-9 | 2.40 | 2.90 | |
| Parachoques delantero | ||||
| 037 | 424387-0 | 13.20 | 15.97 | |
| Anillo O 45 Hm1214C | ||||
| 038 | 213569-7 | 1.00 | 1.21 | |
| Anillo O 6 An250/Bo3711 | ||||
| 039 | 213045-1 | 1.00 | 1.21 | |
| Guía de pasador de golpe | ||||
| 040 | 143408-6 | 325.60 | 393.98 | |
| Tornillo Allen M8 x 30 mm | ||||
| 041 | 266914-5 | 4.80 | 5.81 | |
| ENTRADA | ||||
| 042 | 196452-2 | 82.50 | 99.82 | |
| Anillo de bloqueo | ||||
| 043 | 962165-5 | 1.20 | 1.45 | |
| Portador de Entrada | ||||
| 044 | 318983-3 | 8.40 | 10.16 | |
| O-anillo 33 | ||||
| 045 | 213462-5 | 1.00 | 1.21 | |
| Anillo O 40 | ||||
| 046 | 213509-5 | 1.00 | 1.21 | |
| Brida de entrada | ||||
| 047 | 331929-2 | 9.60 | 11.62 | |
| Anillo D 14 | ||||
| 048 | 424455-9 | 1.00 | 1.21 | |
| Anillo O 14 | ||||
| 049 | 213154-6 | 1.00 | 1.21 | |
| Anillo O 3 | ||||
| 050 | 213034-6 | 1.00 | 1.21 | |
| Anillo O 5mm | ||||
| 051 | 213005-3 | 1.00 | 1.21 | |
| Válvula de alivio | ||||
| 052 | 452107-2 | 2.40 | 2.90 | |
| Tornillo hexagonal 4x16 | ||||
| 053 | 922127-5 | 1.00 | 1.21 | |
| Juego de Revisión | ||||
| 054 | 197789-0 | 7.20 | 8.71 | |
| Anillo O 3 | ||||
| 055 | 213034-6 | 1.00 | 1.21 | |
| Anillo O 3 | ||||
| 056 | 213979-8 | 2.40 | 2.90 | |
| Anillo O 5,5 | ||||
| 057 | 213545-1 | 1.00 | 1.21 | |
| Anillo O 8 | ||||
| 058 | 213030-4 | 1.00 | 1.21 | |
| Ajustador de válvula | ||||
| 059 | 325930-7 | 6.00 | 7.26 | |
| Guía de válvula | ||||
| 060 | 326042-9 | 8.40 | 10.16 | |
| Resorte de compresión 5 | ||||
| 061 | 234003-4 | 2.40 | 2.90 | |
| Botón de empuje del interruptor | ||||
| 062 | 452473-7 | 3.60 | 4.36 | |
| Pasador 2-8 | ||||
| 063 | 951001-0 | 1.00 | 1.21 | |
| Tapa | ||||
| 064 | 286280-4 | 2.40 | 2.90 | |
| Insertar pezón Orion | ||||
| 065 | 243105-5 | 16.50 | 19.96 | |
| Tornillo de cabeza hexagonal 5x35 | ||||
| 066 | 922257-2 | 1.00 | 1.21 | |
| Arandela de bloqueo 5 | ||||
| 067 | 941102-2 | 1.00 | 1.21 | |
| Revista completa | ||||
| 068 | 135820-4 | 52.80 | 63.89 | |
| REVISTA SA | ||||
| 069 | 453086-7 | 11.00 | 13.31 | |
| Pluma 4 | ||||
| 070 | 256773-5 | 2.40 | 2.90 | |
| Resorte de torsión 7 | ||||
| 071 | 233505-7 | 3.60 | 4.36 | |
| Anillo de parada E-3 | ||||
| 072 | 259042-3 | 1.00 | 1.21 | |
| Cubierta completa para revista | ||||
| 078 | 143916-7 | 28.60 | 34.61 | |
| Etiqueta del almacén | ||||
| 078A | 809M88-3 | 8.40 | 10.16 | |
| Pluma 3 | ||||
| 079 | 268168-0 | 1.20 | 1.45 | |
| AS, AFSTEL- AN911H * | ||||
| 080 | 454691-3 | 1.20 | 1.45 | |
| Anillo de bloqueo S-25 | ||||
| 081 | 961105-0 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 082 | 268272-5 | |||
| Bola de acero 4 | ||||
| 083 | 216008-6 | 1.00 | 1.21 | |
| Muelle de presión 2 | ||||
| 084 | 233492-0 | 1.20 | 1.45 | |
| Manga de ajuste | ||||
| 085 | 419859-8 | 2.40 | 2.90 | |
| Placa de intercambio | ||||
| 086 | 419860-3 | 4.80 | 5.81 | |
| soporte para el gancho de transporte | ||||
| 087 | 455324-3 | 3.60 | 4.36 | |
| Resorte de compresión 7 | ||||
| 088 | 233343-7 | 1.00 | 1.21 | |
| Pasador de expansión 3-16 | ||||
| 089 | 951063-8 | 1.00 | 1.21 | |
| GANCHO | ||||
| 090 | 168583-7 | 17.60 | 21.30 | |
| Tornillo de hexágono interno 5X20 | ||||
| 091 | 266369-4 | 1.00 | 1.21 | |
| Arandela de bloqueo 5 | ||||
| 092 | 941102-2 | 1.00 | 1.21 | |
| CUBIERTA | ||||
| 093 | 456258-3 | 4.80 | 5.81 | |
| Placa de contacto | ||||
| 094 | 310504-7 | 11.00 | 13.31 | |
| Brazo de contacto | ||||
| 095 | 346386-1 | 4.80 | 5.81 | |
| Tuerca M6-10 | ||||
| 096 | 264027-6 | 1.00 | 1.21 | |
| Arandela 6mm A | ||||
| 097 | 267214-6 | 1.00 | 1.21 | |
| Bola de acero 3.5 | ||||
| 098 | 216040-0 | 1.00 | 1.21 | |
| Resorte de presión 3 An935 A | ||||
| 099 | 232417-1 | 1.00 | 1.21 | |
| AJUSTADOR | ||||
| 100 | 451949-1 | 4.80 | 5.81 | |
| Eje, ajustador | ||||
| 101 | 326751-0 | 9.60 | 11.62 | |
| Anillo O 5mm | ||||
| 102 | 213005-3 | 1.00 | 1.21 | |
| Punto de contacto | ||||
| 103 | 310673-4 | 29.70 | 35.94 | |
| Anillo O 5mm | ||||
| 104 | 213005-3 | 1.00 | 1.21 | |
| REMACHE | ||||
| 105 | 255174-4 | 1.20 | 1.45 | |
| Arandela 4 | ||||
| 106 | 941051-3 | 1.00 | 1.21 | |
| Arandela 4 | ||||
| 107 | 941051-3 | 1.00 | 1.21 | |
| REMACHE | ||||
| 108 | 255174-4 | 1.20 | 1.45 | |
| Tapa de cobertura STM 1800 | ||||
| 109 | 413152-2 | 1.20 | 1.45 | |
| Resorte de compresión 5 | ||||
| 110 | 234225-6 | 1.20 | 1.45 | |
| Arandela de uretano 3 | ||||
| 111 | 262054-7 | 1.20 | 1.45 | |
| Garra de alimentación | ||||
| 112 | 310466-9 | 24.20 | 29.28 | |
| Pin 4-4.5 | ||||
| 113 | 256432-1 | 2.40 | 2.90 | |
| Abrazadera | ||||
| 114 | 346387-9 | 1.20 | 1.45 | |
| Resorte de torsión 4 | ||||
| 115 | 233581-1 | 2.40 | 2.90 | |
| Arandela de uretano 3 | ||||
| 116 | 262054-7 | 1.20 | 1.45 | |
| Pluma 3 | ||||
| 117 | 256517-3 | 2.40 | 2.90 | |
| Resorte de compresión 5 | ||||
| 118 | 234186-0 | 1.20 | 1.45 | |
| Anillo O 15 | ||||
| 119 | 213233-0 | 1.00 | 1.21 | |
| Anillo O 18 | ||||
| 120 | 213275-4 | 1.00 | 1.21 | |
| Anillo O 7 | ||||
| 121 | 213968-3 | 2.40 | 2.90 | |
| Anillo O 12,5 | ||||
| 122 | 213185-5 | 1.20 | 1.45 | |
| Anillo O 3 blw A | ||||
| 123 | 213A17-2 | 1.20 | 1.45 | |
| Anillo O 3 | ||||
| 124 | 213640-7 | 2.40 | 2.90 | |
| Anillo O 18 | ||||
| 125 | 213275-4 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 126 | 197787-4 | |||
| Guía de válvula de conmutación | ||||
| 127 | 455318-8 | 23.10 | 27.95 | |
| No hay información disponible, no se puede pedir | ||||
| 128 | 412156-1 | |||
| No hay información disponible, no se puede pedir | ||||
| 129 | 234188-6 | |||
| Vástago de la válvula de conmutación | ||||
| 130 | 326476-6 | 6.00 | 7.26 | |
| Cuerpo de válvula de conmutación | ||||
| 131 | 326765-9 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 132 | 310503-9 | |||
| No hay información disponible, no se puede pedir | ||||
| 133 | 310434-2 | |||
| No hay información disponible, no se puede pedir | ||||
| 134 | 233570-6 | |||
| Pasador de resorte 2-12 | ||||
| 135 | 951007-8 | 1.00 | 1.21 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 136 | 123204-8 | 26.40 | 31.94 | |
| Placa de montaje del interruptor | ||||
| 141 | 451963-7 | 6.00 | 7.26 | |
| ARANDELA | ||||
| 144 | 261118-4 | 1.00 | 1.21 | |
| Pluma 3 | ||||
| 145 | 268262-8 | 3.60 | 4.36 | |
| Pasador de bloqueo 6mm | ||||
| 146 | 325928-4 | 8.40 | 10.16 | |
| Trinquete de desbloqueo | ||||
| 147 | 451953-0 | 3.60 | 4.36 | |
| Bola de acero 3.5 | ||||
| 148 | 216040-0 | 1.00 | 1.21 | |
| Resorte de presión 3 An935 A | ||||
| 149 | 232417-1 | 1.00 | 1.21 | |
| Pasador 2-8 | ||||
| 150 | 951001-0 | 1.00 | 1.21 | |
| Anillo O 9 | ||||
| 152 | 213054-0 | 1.00 | 1.21 | |
| PISTÓN | ||||
| 153 | 326438-4 | 14.30 | 17.30 | |
| Anillo O 16mm DTW181 | ||||
| 154 | 213882-3 | 1.00 | 1.21 | |
| Resorte de compresión 9 | ||||
| 155 | 234045-8 | 4.80 | 5.81 | |
| Resorte de compresión 10 | ||||
| 156 | 234046-6 | 4.80 | 5.81 | |
| Anillo de goma 14 | ||||
| 157 | 262123-4 | 2.40 | 2.90 | |
| Anillo de copa | ||||
| 158 | 345781-2 | 2.40 | 2.90 | |
| Anillo Seeger R24 | ||||
| 159 | 257395-4 | 1.20 | 1.45 | |
| Arandela de uretano 3 | ||||
| 161 | 262054-7 | 1.20 | 1.45 | |
| Pluma 4 | ||||
| 166 | 256570-9 | 1.20 | 1.45 | |
| Resorte de compresión 4 | ||||
| 167 | 234009-2 | 2.40 | 2.90 | |
| Porta clavos | ||||
| 168 | 310444-9 | 10.80 | 13.07 | |
| Puerta TURBO II ET-BG | ||||
| 169 | 310684-9 | 72.60 | 87.85 | |
| Válvula de conmutación completa | ||||
| 170 | 135654-5 | 82.50 | 99.82 | |
| No hay información disponible, no se puede pedir | ||||
| 171 | 162320-1 | |||
| Pluma 3 | ||||
| 172 | 268274-1 | 3.60 | 4.36 | |
| Resorte de compresión 7 | ||||
| 173 | 231401-3 | 1.00 | 1.21 | |
| Cubierta de puerta | ||||
| 174 | 452553-9 | 3.60 | 4.36 | |
| Arandela 4 | ||||
| 175 | 941051-3 | 1.00 | 1.21 | |
| Tornillo Allen M4X8 A | ||||
| 176 | 265911-8 | 1.00 | 1.21 | |
| Anillo O 6 | ||||
| 177 | 213771-2 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 178 | 424771-9 | |||
| Manija TSC 55 | ||||
| 179 | 424770-1 | 7.20 | 8.71 | |
