Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita BHS630'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

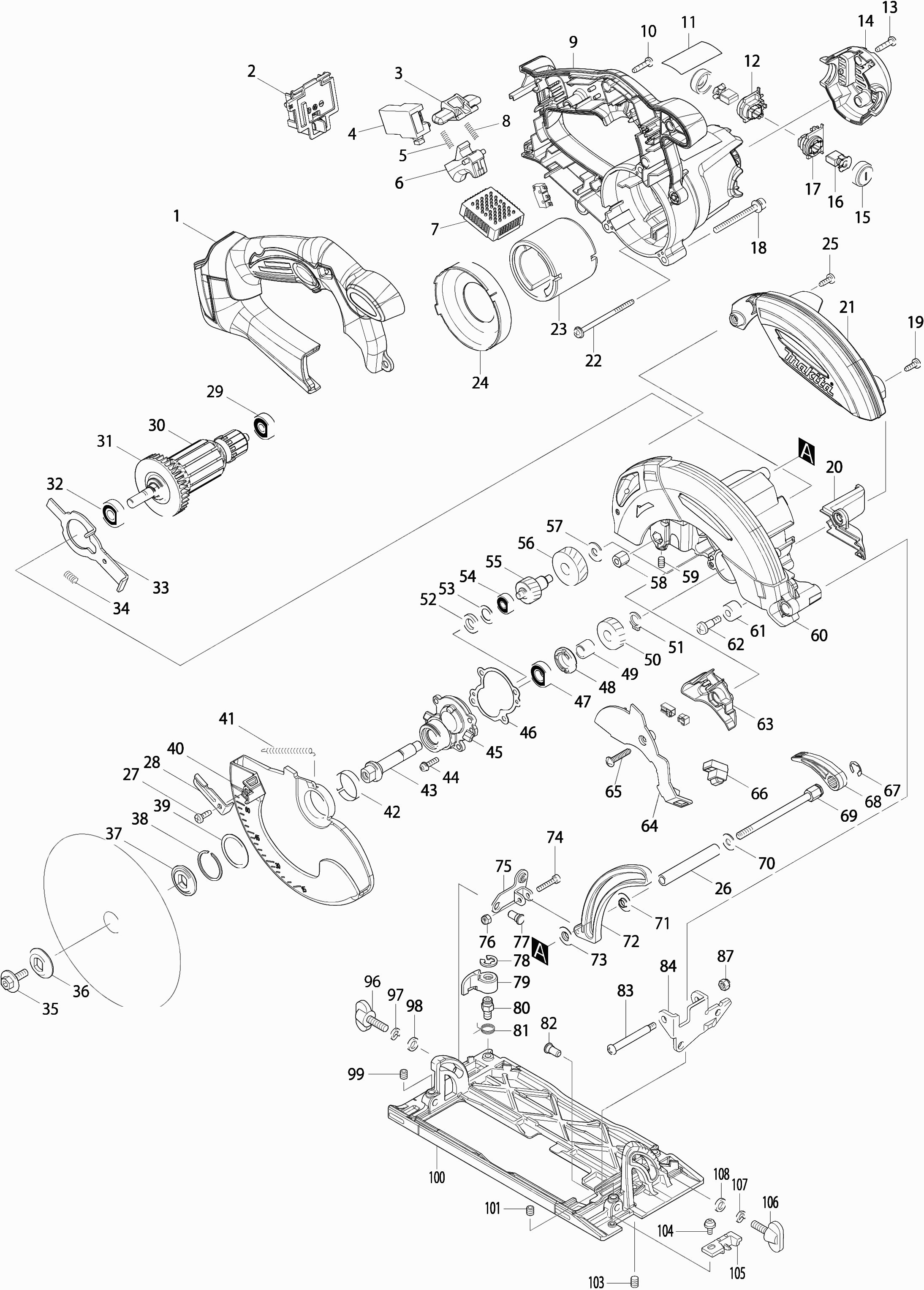

Dibujo técnico de los/las Makita BHS630
Lista de las piezas de repuesto de Makita BHS630
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Cubierta del Mango | ||||
| 001 | 141237-1 | 71.50 | 86.52 | |
| Pluma de goma 6 | ||||
| 001A | 263005-3 | 1.00 | 1.21 | |
| Unidad de conexión (3 contactos) | ||||
| 002 | 644808-8 | 3.60 | 4.36 | |
| Botón de bloqueo | ||||
| 003 | 419664-3 | 3.60 | 4.36 | |
| Interruptor 3 contactos | ||||
| 004 | 650631-1 | 13.20 | 15.97 | |
| Resorte de compresión 4 | ||||
| 005 | 231469-9 | 1.00 | 1.21 | |
| Botón giratorio ABB OHYS2AJ | ||||
| 006 | 419665-1 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 007 | 620054-7 | |||
| No hay información disponible, no se puede pedir | ||||
| 007A | 620059-7 | |||
| Resorte de compresión 4 | ||||
| 008 | 231469-9 | 1.00 | 1.21 | |
| Carcasa del motor | ||||
| 009 | 140984-1 | 71.50 | 86.52 | |
| Pluma de goma 6 | ||||
| 009A | 263005-3 | 1.00 | 1.21 | |
| Tornillo de grifo 4x18 | ||||
| 010 | 265A48-7 | 1.00 | 1.21 | |
| PLACA DE IDENTIFICACIÓN | ||||
| 011 | 896399-7 | 3.60 | 4.36 | |
| Portaescobillas "izquierdo" | ||||
| 012A | 643889-9 | 3.60 | 4.36 | |
| Tornillo de grifo 4x18 | ||||
| 013 | 265A48-7 | 1.00 | 1.21 | |
| Cubierta del ventilador | ||||
| 014 | 452787-4 | 8.40 | 10.16 | |
| Tapa del portaescobillas | ||||
| 015 | 643941-3 | 2.40 | 2.90 | |
| KOOLBORSTEL SET CB-441 A | ||||
| 016 | 195022-4 | 4.80 | 5.81 | |
| Portaescobillas "derecho" | ||||
| 017 | 643882-3 | 3.60 | 4.36 | |
| Tornillo 5x36 | ||||
| 018 | 911258-5 | 1.00 | 1.21 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 019 | 266026-4 | 1.00 | 1.21 | |
| Parada para canal de viruta | ||||
| 020 | 452790-5 | 4.80 | 5.81 | |
| Tapa de cobertura STM 1800 | ||||
| 021 | 452789-0 | 13.20 | 15.97 | |
| Tornillo de roscar Pf 4x65 | ||||
| 022 | 266060-4 | 2.40 | 2.90 | |
| Soporte de imán AS3625 A | ||||
| 023 | 638571-3 | 11.00 | 13.31 | |
| Placa Intermedia | ||||
| 024 | 452785-8 | 3.60 | 4.36 | |
| Tornillo autorroscante M4x12mm Ck | ||||
| 025 | 266026-4 | 1.00 | 1.21 | |
| Espaciador 6mm | ||||
| 026 | 331947-0 | 3.60 | 4.36 | |
| Tornillo 4x12 | ||||
| 027 | 265C54-4 | 1.00 | 1.21 | |
| Botón de liberación | ||||
| 028 | 272270-3 | 1.00 | 1.21 | |
| Rodamiento de bolas 627ddw | ||||
| 029 | 210045-2 | 3.60 | 4.36 | |
| Armadura 18v | ||||
| 030 | 519288-6 | 48.40 | 58.56 | |
| Ventilador 55 | ||||
| 031 | 241869-5 | 3.60 | 4.36 | |
| Rodamiento de bolas 609llu | ||||
| 032 | 210060-6 | 4.80 | 5.81 | |
| Bloqueo de Eje | ||||
| 033 | 344681-3 | 3.60 | 4.36 | |
| Resorte de compresión 6x29mm | ||||
| 034 | 233117-6 | 1.00 | 1.21 | |
| Tornillo hexagonal 6x18 | ||||
| 035 | 266458-5 | 1.20 | 1.45 | |
| Brida externa 28 | ||||
| 036 | 224421-4 | 9.60 | 11.62 | |
| Brida interna 28 | ||||
| 037 | 224417-5 | 9.60 | 11.62 | |
| Anillo de seguridad E-26 | ||||
| 038 | 257938-2 | 1.00 | 1.21 | |
| Arandela 26 | ||||
| 039 | 267127-1 | 1.20 | 1.45 | |
| Tapa de protección con resorte | ||||
| 040 | 452791-3 | 11.00 | 13.31 | |
| Resorte de tracción 4mm | ||||
| 041 | 231874-0 | 1.20 | 1.45 | |
| Arandela de compensación | ||||
| 042 | 345470-9 | 1.20 | 1.45 | |
| No hay información disponible, no se puede pedir | ||||
| 043 | 324859-4 | |||
| Cuña de alineación 3 | ||||
| 043A | 254031-3 | 1.00 | 1.21 | |
| Tornillo 4x16 A | ||||
| 044 | 911526-6 | 1.00 | 1.21 | |
| Caja de Cojinete | ||||
| 045 | 140983-3 | 8.40 | 10.16 | |
| Pasador de Goma 4 | ||||
| 045A | 263002-9 | 1.00 | 1.21 | |
| Junta | ||||
| 046 | 442141-0 | 1.20 | 1.45 | |
| Rodamiento de bolas 6900Ddw DUX60 A | ||||
| 047 | 210258-5 | 4.80 | 5.81 | |
| Anillo de bloqueo del cojinete 14-23 | ||||
| 048 | 285847-5 | 4.80 | 5.81 | |
| Anillo 10 | ||||
| 049 | 257284-3 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 050 | 227718-0 | |||
| Anillo de bloqueo S-10 | ||||
| 051 | 257408-1 | 1.20 | 1.45 | |
| Anillo de goma 10mm | ||||
| 052 | 262155-1 | 1.00 | 1.21 | |
| Remache 11mm | ||||
| 053 | 267369-7 | 1.00 | 1.21 | |
| Rodamiento de bolas 606Zz A | ||||
| 054 | 210137-7 | 1.20 | 1.45 | |
| Engranaje 17 | ||||
| 055 | 227717-2 | 11.00 | 13.31 | |
| Engranaje 17 | ||||
| 056 | 226676-7 | 10.80 | 13.07 | |
| SLUITRING 7 LF1000 A | ||||
| 057 | 267326-5 | 1.00 | 1.21 | |
| Tuerca M6 | ||||
| 058 | 264064-0 | 3.60 | 4.36 | |
| Bolt hexagonal 5x8 | ||||
| 059 | 266229-0 | 1.00 | 1.21 | |
| CUBIERTA PROTECTORA FIJA | ||||
| 060 | 141002-8 | 48.40 | 58.56 | |
| O-ring 24 | ||||
| 060A | 213953-6 | 1.20 | 1.45 | |
| NAALDLAGER 609 A | ||||
| 060B | 212268-8 | 4.80 | 5.81 | |
| Rodamiento de agujas 810 | ||||
| 060C | 212003-4 | 4.80 | 5.81 | |
| Casquillo de goma 6 | ||||
| 061 | 262511-5 | 1.00 | 1.21 | |
| Tornillo de metal M5 | ||||
| 062 | 265115-2 | 1.00 | 1.21 | |
| CONEXIÓN | ||||
| 063 | 452786-6 | 4.80 | 5.81 | |
| Tapa de cobertura STM 1800 | ||||
| 064 | 452788-2 | 4.80 | 5.81 | |
| Tornillo autoperforante 4x20 | ||||
| 065 | 266042-6 | 1.00 | 1.21 | |
| Circuito de luz | ||||
| 066 | 631694-6 | 18.70 | 22.63 | |
| Anillo de retencion E8 | ||||
| 067 | 961014-3 | 1.00 | 1.21 | |
| Palanca de cambio 55mm | ||||
| 068 | 272260-6 | 3.60 | 4.36 | |
| Tornillo Allen M6x85mm | ||||
| 069 | 265595-2 | 7.20 | 8.71 | |
| Arandela 6 | ||||
| 070 | 253804-1 | 1.00 | 1.21 | |
| Remache de collar 6mm | ||||
| 071 | 346477-8 | 2.40 | 2.90 | |
| Tope de profundidad | ||||
| 072 | 318245-9 | 8.40 | 10.16 | |
| Remache de collar 6mm | ||||
| 073 | 346477-8 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal 4x20 | ||||
| 074 | 922137-2 | 1.00 | 1.21 | |
| Guía de gradación | ||||
| 075 | 345876-1 | 1.20 | 1.45 | |
| Tuerca de bloqueo M4x7mm | ||||
| 076 | 252126-6 | 1.00 | 1.21 | |
| Pasador de collar 6-7 | ||||
| 077 | 256480-0 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 078 | 259053-8 | |||
| Palanca de bloqueo | ||||
| 079 | 453165-1 | 1.20 | 1.45 | |
| Tornillo de ajuste M6x10mm | ||||
| 080 | 265571-6 | 2.40 | 2.90 | |
| Resorte de torsión 11mm | ||||
| 081 | 233596-8 | 1.00 | 1.21 | |
| Pasador de collar 6-7 | ||||
| 082 | 256480-0 | 1.00 | 1.21 | |
| Tornillo de cruz M5 | ||||
| 083 | 265072-4 | 1.20 | 1.45 | |
| Guía angular | ||||
| 084 | 345590-9 | 3.60 | 4.36 | |
| Tuerca de bloqueo hexagonal 5x8 | ||||
| 087 | 252103-8 | 1.20 | 1.45 | |
| Tornillo de ala M6x20mm | ||||
| 096 | JM23100066 | 3.60 | 4.36 | |
| Tornillo de botón M6x18mm | ||||
| 096 | 265783-1 | 1.20 | 1.45 | |
| Arandela de presión 6 A | ||||
| 097 | 253903-9 | 1.00 | 1.21 | |
| Arandela 6x12mm | ||||
| 098 | 941151-9 | 1.00 | 1.21 | |
| Tornillo de cabeza Allen M6X6 A | ||||
| 099 | 265A21-7 | 1.00 | 1.21 | |
| Placa base Bhs630 A | ||||
| 100 | 310931-8 | 36.30 | 43.92 | |
| Tornillo de cabeza Allen M6X6 A | ||||
| 101 | 265A21-7 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal M6x8 | ||||
| 103 | 265894-2 | 1.00 | 1.21 | |
| Tornillo 4x8 | ||||
| 104 | 911109-2 | 1.00 | 1.21 | |
| Guía superior completa | ||||
| 105 | 450333-7 | 1.20 | 1.45 | |
| Tornillo de ala M6x20mm | ||||
| 106 | JM23100066 | 3.60 | 4.36 | |
| Tornillo 6x20 | ||||
| 106 | 911333-7 | 1.00 | 1.21 | |
| Arandela de presión 6 A | ||||
| 107 | 253903-9 | 1.00 | 1.21 | |
| Arandela 6x12mm | ||||
| 108 | 941151-9 | 1.00 | 1.21 | |
