Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Makita DFL204F'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

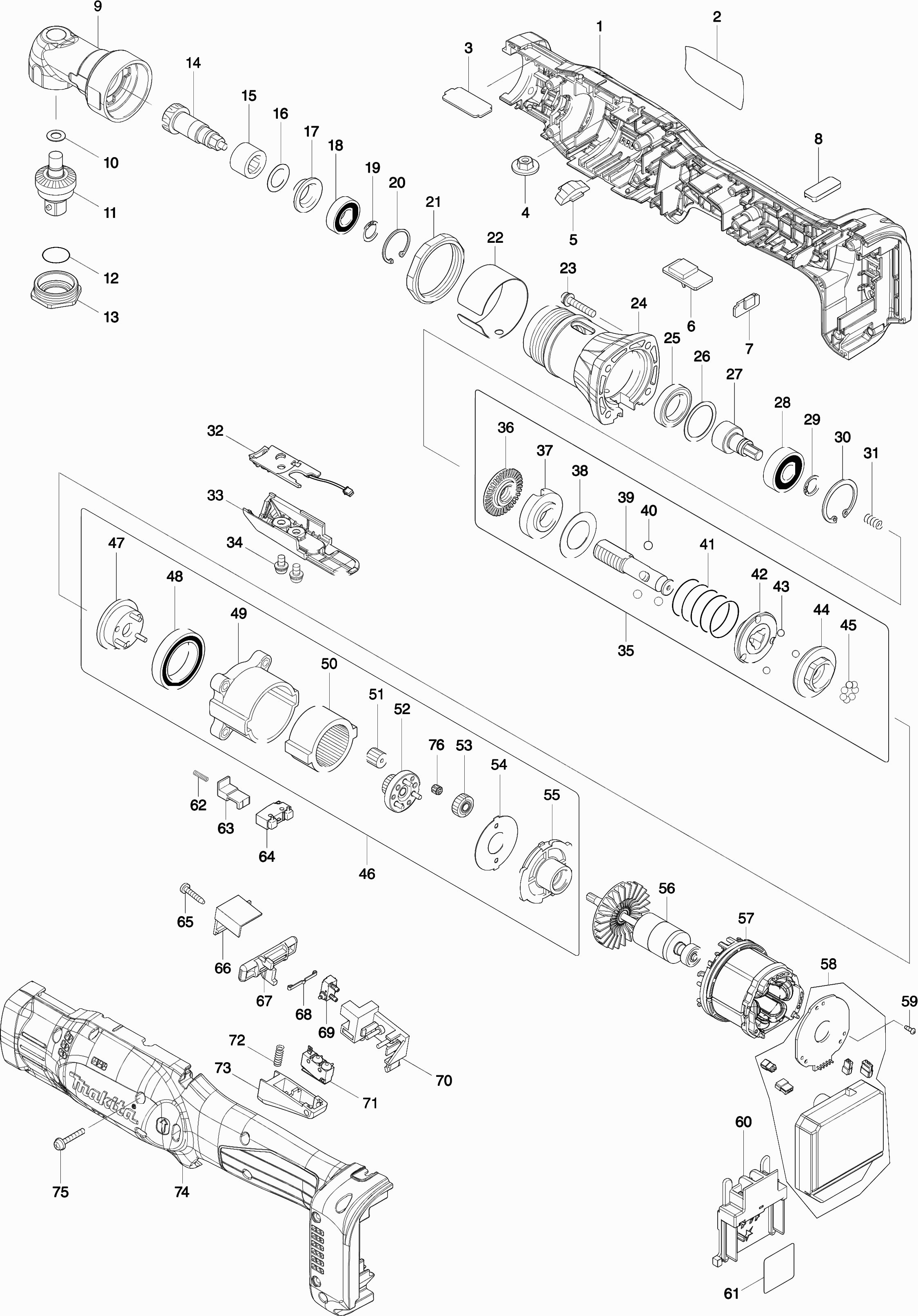

Dibujo técnico de los/las Makita DFL204F
Lista de las piezas de repuesto de Makita DFL204F
Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
Los precios mostrados incluyen el IVA | ||||
Conjunto de carcasa del motor FL083FD | ||||
001 | 183J44-6 | 55.67 | 67.36 | |
Pluma de goma 6 | ||||
001C10 | 263005-3 | 0.83 | 1.00 | |
Tuerca M4x4 | ||||
001C20 | 252825-0 | 3.96 | 4.79 | |
Tuerca hexagonal M3 | ||||
001C30 | 931002-4 | 0.83 | 1.00 | |
No hay información disponible, no se puede pedir | ||||
002 | 854F34-9 | |||
Placa C 8-20nm (par duro) | ||||
003 | 345284-6 | 3.97 | 4.80 | |
Tuerca con brida M5 | ||||
004 | 252142-8 | 5.30 | 6.41 | |
Lente Dfl651F A | ||||
005 | 458391-7 | 3.54 | 4.28 | |
Circuito de zumbador Dfl083F | ||||
006 | 620792-1 | 12.22 | 14.79 | |
Circuito USB Dfl083F | ||||
007 | 620793-9 | 11.82 | 14.30 | |
Tapa de cobertura USB | ||||
008 | 424827-8 | 5.70 | 6.90 | |
Casa delantera completa Dfl083F | ||||
009 | 144970-4 | 77.62 | 93.92 | |
Arandela 8 | ||||
010 | 253777-8 | 0.83 | 1.00 | |
Husillo A | ||||
011A | 154447-1 | 81.38 | 98.47 | |
Eje H cpl 3/8 DFL083/125/204 | ||||
011B | 158542-9 | 72.58 | 87.82 | |
Eje C cpl 1/4 DFL083/125/204 | ||||
011C | 140A00-5 | 68.53 | 82.92 | |
Pin 3-5 6507D * | ||||
011C10 | 256436-3 | 1.67 | 2.02 | |
Resorte de compresión 3 | ||||
011C20 | 233081-1 | 0.83 | 1.00 | |
Tapa 6706D * | ||||
011C30 | 322640-7 | 1.39 | 1.68 | |
Eje F cpl 1/4 DFL083/204 | ||||
011D | 140A01-3 | 87.32 | 105.66 | |
Anillo O 15 | ||||
012 | 213222-5 | 0.98 | 1.19 | |
Bloqueo de rodamiento 15-26 | ||||
013 | 285722-5 | 12.22 | 14.79 | |
Engranaje 9 | ||||
014 | 227478-4 | 26.55 | 32.13 | |
Rodamiento de Agujas 1212 | ||||
015 | 212122-6 | 3.12 | 3.78 | |
Arandela delgada 12 | ||||
016 | 253312-2 | 0.83 | 1.00 | |
ARANDELA DE CALZO | ||||
017 | 345281-2 | 2.36 | 2.86 | |
Rodamiento de bolas 6900llb | ||||
018 | 210057-5 | 3.59 | 4.34 | |
Anillo de bloqueo S-10 | ||||
019 | 961026-6 | 0.83 | 1.00 | |
Anillo de retención R-22 | ||||
020 | 962102-9 | 0.83 | 1.00 | |
Tuerca M36-41 | ||||
021 | 252187-6 | 11.82 | 14.30 | |
Arandela 38U DFL204F | ||||
022 | 347268-0 | 6.38 | 7.72 | |
Tornillo 4x22 | ||||
023 | 265145-3 | 0.83 | 1.00 | |
ACOPLAMIENTO | ||||
024 | 317808-8 | 48.40 | 58.56 | |
Rodamiento de bolas 6803zz | ||||
025 | 211283-9 | 9.24 | 11.18 | |
Arandela 21 | ||||
026 | 267283-7 | 0.83 | 1.00 | |
Eje B DFL083 | ||||
027 | 326992-8 | 36.05 | 43.62 | |
Rodamiento de bolas 6000ddw | ||||
028 | 211088-7 | 5.06 | 6.12 | |
Anillo de bloqueo S-10 | ||||
029 | 961026-6 | 0.83 | 1.00 | |
Anillo de bloqueo R-26 A | ||||
030 | 962105-3 | 0.83 | 1.00 | |
Resorte de compresión 5 | ||||
031 | 233019-6 | 0.83 | 1.00 | |
Circuito de luz | ||||
032 | 620396-9 | 6.38 | 7.72 | |
Handgreepdeksel Dfl651F A | ||||
033 | 457976-6 | 4.38 | 5.30 | |
Tornillo M4x8 | ||||
034 | 265171-2 | 0.83 | 1.00 | |
Acoplamiento Cpl S Dfl204F | ||||
035 | 126790-8 | 87.86 | 106.31 | |
Anillo de bloqueo M12 | ||||
036 | 324834-0 | 10.50 | 12.70 | |
Dial de embrague | ||||
037 | 158408-3 | 5.06 | 6.12 | |
Arandela plana 18 | ||||
038 | 267276-4 | 0.83 | 1.00 | |
As DFL083 | ||||
039 | 327086-2 | 25.36 | 30.69 | |
Bola de acero 5.0 | ||||
040 | 216018-3 | 0.83 | 1.00 | |
Arandela de resorte 19h | ||||
041 | 234029-6 | 10.50 | 12.70 | |
No hay información disponible, no se puede pedir | ||||
042 | 223146-7 | |||
Bola de acero 4 | ||||
043 | 216024-8 | 0.83 | 1.00 | |
Disco de levas F DFL083F | ||||
044 | 223187-3 | 17.38 | 21.03 | |
Bola de acero 4 | ||||
045 | 216024-8 | 0.83 | 1.00 | |
Conjunto de engranajes Dfl204F | ||||
046 | 126772-0 | 51.83 | 62.71 | |
Portador de engranaje completo | ||||
047 | 144382-1 | 7.21 | 8.72 | |
Rodamiento de bolas 6805llb | ||||
048 | 211375-4 | 12.65 | 15.31 | |
No hay información disponible, no se puede pedir | ||||
049 | 418004-2 | |||
No hay información disponible, no se puede pedir | ||||
050 | 227048-9 | |||
Engranaje 14 | ||||
051 | 221539-2 | 0.83 | 1.00 | |
Engranaje 17 Completo B Dfl204F | ||||
052 | 144933-0 | 6.41 | 7.76 | |
No hay información disponible, no se puede pedir | ||||
053 | 221540-7 | |||
Anillo de bloqueo | ||||
054 | 267774-8 | 1.18 | 1.43 | |
Soporte del motor | ||||
055 | 418003-4 | 2.71 | 3.28 | |
Inducido Dfl204F | ||||
056 | 619494-4 | 77.67 | 93.98 | |
Campo Dfl083F | ||||
057 | 629333-0 | 33.35 | 40.35 | |
Controlador Dfl204F | ||||
058 | 620789-0 | 161.72 | 195.68 | |
Parker Ck 2x6mm | ||||
059 | 266490-9 | 0.83 | 1.00 | |
Unidad de conexión (3 contactos) | ||||
060 | 643850-6 | 4.45 | 5.38 | |
No hay información disponible, no se puede pedir | ||||
061 | 854F39-9 | |||
Muelle de presión 2 | ||||
062 | 234361-8 | 1.18 | 1.43 | |
Botón giratorio ABB OHYS2AJ | ||||
063 | 418002-6 | 1.39 | 1.68 | |
Interruptor | ||||
064 | 632E35-9 | 8.21 | 9.93 | |
Tornillo autorroscante 3x16 | ||||
065 | 266130-9 | 0.83 | 1.00 | |
Tapa de cobertura STM 1800 | ||||
066 | 418204-4 | 6.70 | 8.11 | |
Palanca de ajuste l/r | ||||
067 | 455766-1 | 4.44 | 5.37 | |
Resorte de Hoja | ||||
068 | 232201-4 | 2.10 | 2.54 | |
Interruptor | ||||
069 | 638276-5 | 7.57 | 9.16 | |
Placa de montaje del interruptor compl. | ||||
070 | 418202-8 | 8.59 | 10.39 | |
Interruptor | ||||
071 | 638275-7 | 10.99 | 13.30 | |
Resorte de compresión 4 | ||||
072 | 231397-8 | 0.83 | 1.00 | |
Manija del interruptor | ||||
073 | 418203-6 | 8.59 | 10.39 | |
Conjunto de carcasa del motor FL083FD | ||||
074 | 183J44-6 | 55.67 | 67.36 | |
Pluma de goma 6 | ||||
074C10 | 263005-3 | 0.83 | 1.00 | |
Tuerca M4x4 | ||||
074C20 | 252825-0 | 3.96 | 4.79 | |
Tuerca hexagonal M3 | ||||
074C30 | 931002-4 | 0.83 | 1.00 | |
Tornillo M30x20 | ||||
075 | 251581-9 | 0.83 | 1.00 | |
No hay información disponible, no se puede pedir | ||||
076 | 212132-3 |
